Ի՞նչ է արագության հոսքի չափիչը։

Արագության հոսքի չափիչը գործիք է, որը հաշվարկում է խողովակով անցնող հեղուկի (հեղուկ կամ գազ, ինչպիսիք են բնական գազի հոսքի չափիչը , օդի հոսքի չափիչը, N2 հոսքի չափիչը) ծավալը՝ նախ չափելով հեղուկի միջին արագությունը: Դրա հիմնական շահագործման սկզբունքը հիմնված է հոսքի հիմնարար հավասարման վրա՝


Որտեղ՝

· Q-ն ծավալային հոսքի արագությունն է
· v-ն խողովակի լայնական հատույթի միջին հոսքի արագությունն է
· A-ն խողովակի լայնական հատույթի մակերեսն է

Արագությունը (v) ճշգրիտ չափելով և խողովակի մակերեսը (A) իմանալով՝ կարելի է ճշգրիտ որոշել ծավալային հոսքի արագությունը (Q): Այս տեխնոլոգիան արագ զարգացել է՝ հանգեցնելով հաշվիչների մի քանի տարբեր տեսակների: Ստորև ներկայացված են այսօր արդյունաբերության մեջ օգտագործվող ամենատարածված և ներկայացուցչական արագության հոսքաչափերը:

---

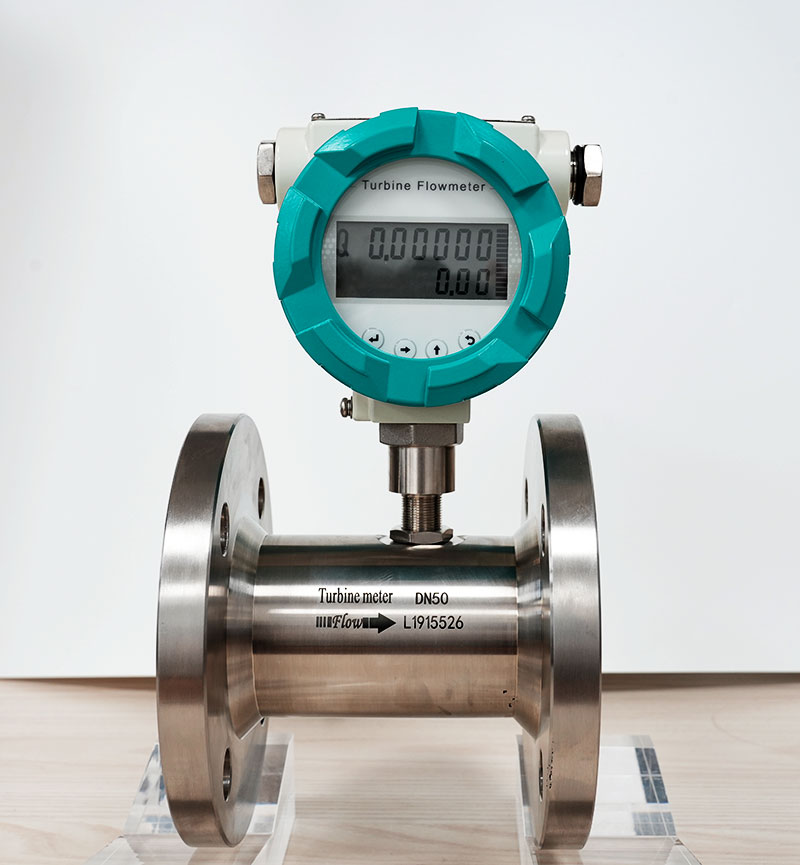

Տուրբինային հոսքաչափ

Տեխնիկական առավելություններ և կիրառություններ.

· Բարձր չափման ճշգրտություն. Ապահովում է բարձր ճշգրտությամբ և կրկնելի արդյունքներ։
· Լայն շրջադարձի հարաբերակցություն. Պահպանում է ճշգրտությունը հոսքի արագությունների լայն միջակայքում:
· Գերազանց գծայնություն. Հոսքի և ելքի միջև կապը հետևողականորեն գծային է։
· Թվային-հարմար ելք. Ստեղծում է իմպուլսային ելք, որը հեշտությամբ մշակվում է թվային էլեկտրոնիկայի կողմից։

Այն լայնորեն օգտագործվում է տարբեր ցածր մածուցիկության հեղուկների (օրինակ՝ ջրի և վառելիքների) և գազերի չափման համար։

Ավելի շատ տեղեկություններ հեղուկ տուրբինային հոսքաչափով վառելիքի հոսքի չափման մասին: Տուրբինային թվային դիզելային վառելիքի հոսքաչափ:

Տիպիկ արագության միջակայք՝

· Հեղուկային տուրբինի հոսքաչափ՝ մոտավորապես 0.5-ից 10 մ/վ (1.5-ից 33 ոտնաչափ/վ)
Գազային տուրբինային հոսքաչափի մասին լրացուցիչ տեխնիկական տեղեկություններ՝ silverinstruments.com կայքից: SGW Գազային տուրբինային հոսքաչափ:

· Գազային տուրբինային հոսքաչափ՝ մոտավորապես 5-ից 100 մ/վրկ (15-ից 330 ոտնաչափ/վրկ)
SLW շարքի հեղուկ տուրբինային հոսքաչափի մասին ավելի շատ տեխնիկական տեղեկություններ կարող եք գտնել silverinstruments.com կայքում։ Հեղուկ տուրբինային հոսքաչափ

---

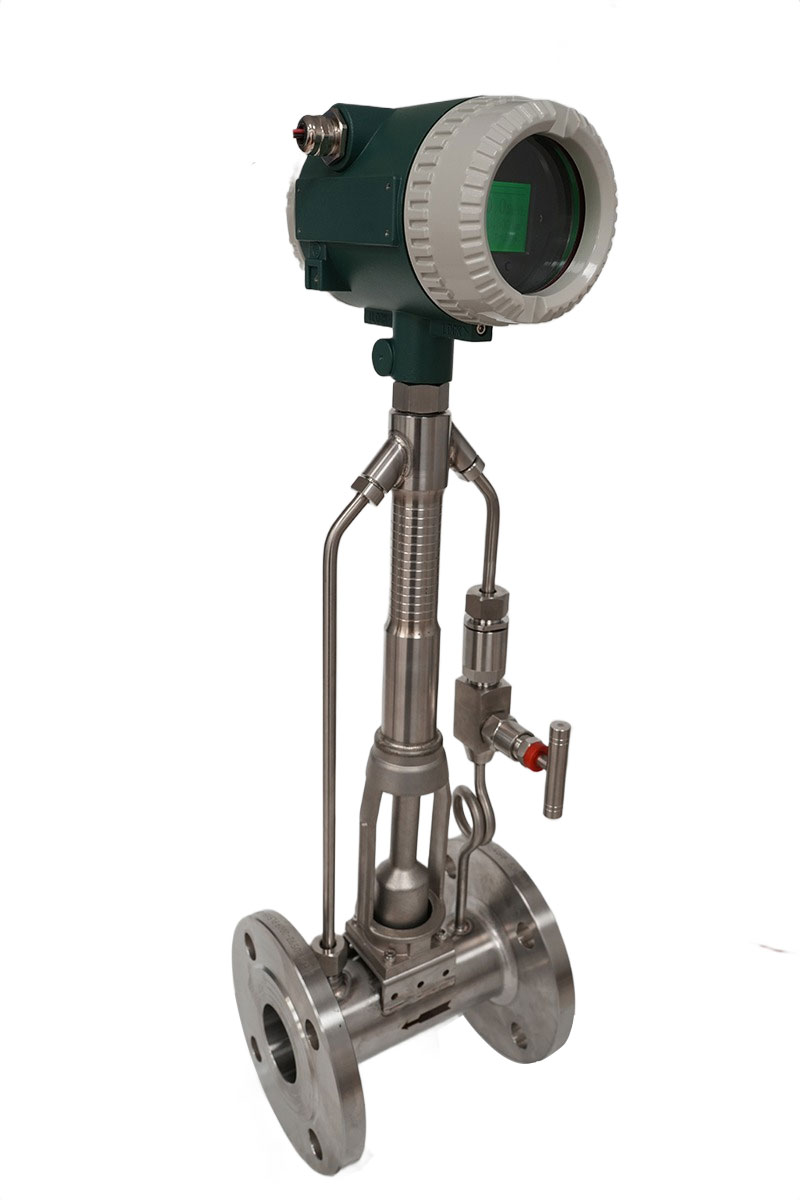

Մրորոցային հոսքաչափ

Տեխնիկական առավելություններ և կիրառություններ.

· Լայն չափման միջակայք. Հարմար է հոսքի արագությունների լայն սպեկտրի համար։
· Բարձր չափման ճշգրտություն. Ապահովում է կայուն և ճշգրիտ չափումներ:
· Բազմակողմանի հեղուկային համատեղելիություն. Կարող է չափել հեղուկներ, գազեր և գոլորշի։
· Ցածր մշտական ճնշման կորուստ. Համակարգի էներգիայի սպառման վրա նվազագույն ազդեցություն։

Տեխնիկական սահման. Ընթացիկ հետազոտությունները կենտրոնանում են բլրի մարմնի երկրաչափության օպտիմալացման վրա՝ ավելի կայուն և կանոնավոր մրրիկավոր փողոց ստեղծելու համար, ինչը հետագայում կբարձրացնի չափիչի ճշգրտությունն ու հուսալիությունը։

Տիպիկ արագության միջակայք՝

· Հեղուկներ՝ մոտավորապես 0.3-ից 10 մ/վ (1-ից 33 ոտնաչափ/վ)
· Գազեր/գոլորշի՝ մոտավորապես 3-ից 80 մ/վրկ (10-ից 260 ոտնաչափ/վրկ)

---

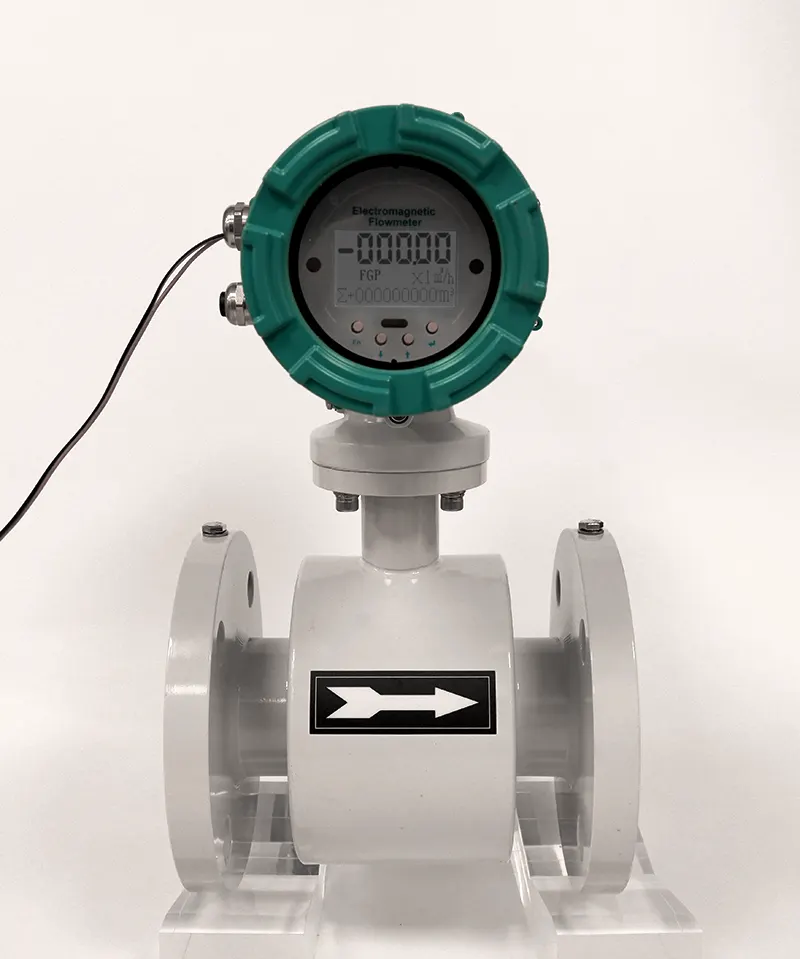

Էլեկտրամագնիսական հոսքաչափ (մագնիսաչափ)

Տեխնիկական առավելություններ և կիրառություններ.

· Չափազանց արագ արձագանք. աննշան հիստերեզիսով այն կատարյալ է հոսքի ակնթարթային տատանումները գրանցելու համար։
· Հոսքի խոչընդոտ չկա. Խողովակը թափանցիկ է, ինչը նշանակում է, որ շարժական մասեր չկան և ճնշման լրացուցիչ կորուստ չկա, այն լրիվ տրամագծի հոսքաչափ է: Լրիվ տրամագծի հոսքաչափի մասին լրացուցիչ տեխնիկական տեղեկություններ. Լրիվ տրամագծի էլեկտրամագնիսական հոսքաչափ
· Բարձր ճշգրտություն. Կայուն, լիովին մշակված հոսքի պրոֆիլում չափիչը ճշգրիտ ներկայացնում է միջին արագությունը։

Սահմանափակումներ և հակազդեցություններ.

· Հեղուկի պահանջներ. Չափվող հեղուկը պետք է ունենա նվազագույն էլեկտրահաղորդականություն, ինչը այն դարձնում է անպիտան գազերի և ածխաջրածնային հիմքով արտադրանքի մեծ մասի համար։

· Էլեկտրամագնիսական խանգարումներ (ԷԽ). Կարող է զգայուն լինել արտաքին էլեկտրական աղմուկի նկատմամբ: Հուսալի աշխատանքի համար անհրաժեշտ են պատշաճ հողանցում և էլեկտրամագնիսական պաշտպանություն:

Տիպիկ արագության միջակայք՝

· Հեղուկներ. Կարող են չափել շատ լայն միջակայք, սովորաբար 0.1-ից մինչև 10 մ/վ (0.3-ից մինչև 33 ոտնաչափ/վ), գերազանցելով ցածր հոսքի կիրառություններում, որտեղ այլ չափիչները կարող են խափանվել։

Ի՞նչ իմանալ ցածր հոսքի չափման լուծումների մասին։ Սեղմեք այստեղ՝ փոքր հոսքի չափիչ

---

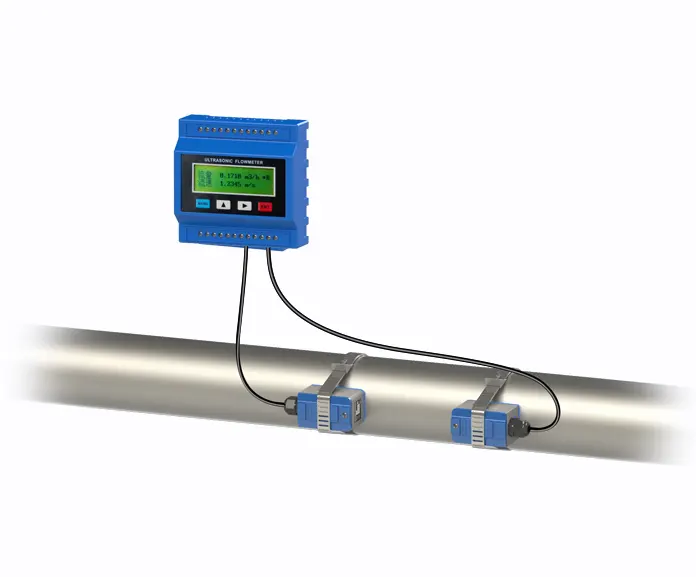

Ուլտրաձայնային հոսքաչափ

Տեխնիկական առավելություններ և կիրառություններ.

· Ոչ ինվազիվ չափում. Սեղմակավոր սենսորները տեղադրված են խողովակի արտաքին մասում, ինչը ճնշման անկում չի առաջացնում և թույլ է տալիս տեղադրել առանց գործընթացը դադարեցնելու: Սա դրանք իդեալական է դարձնում մեծ տրամագծով խողովակների և բարձր հոսքի կիրառությունների համար: Ոչ ինվազիվ չափման վերաբերյալ լրացուցիչ տեխնիկական տեղեկություններ. Ոչ ինվազիվ ջրի հոսքի չափիչ:

· Տեղափոխման ժամանակ. Առաջարկում է բարձր ճշգրտություն, բայց լավագույնն է մաքուր հեղուկների համար, քանի որ մասնիկները կամ փուչիկները կարող են խանգարել ազդանշանին։

· Դոպլեր. Հիանալի է երկֆազ հոսքերը (կախված պինդ նյութերով կամ փուչիկներով հեղուկներ) չափելու համար, որտեղ տարանցման ժամանակի չափիչները կարող են խափանվել։

Տիպիկ արագության միջակայք՝

· Ընդհանուր (հեղուկներ և գազեր). Չափազանց բազմակողմանի, կարող է չափել շատ ցածրից մինչև շատ բարձր արագություններ, հաճախ 0.03-ից մինչև 35 մ/վ (0.1-ից մինչև 115 ոտնաչափ/վ) միջակայքում։

---

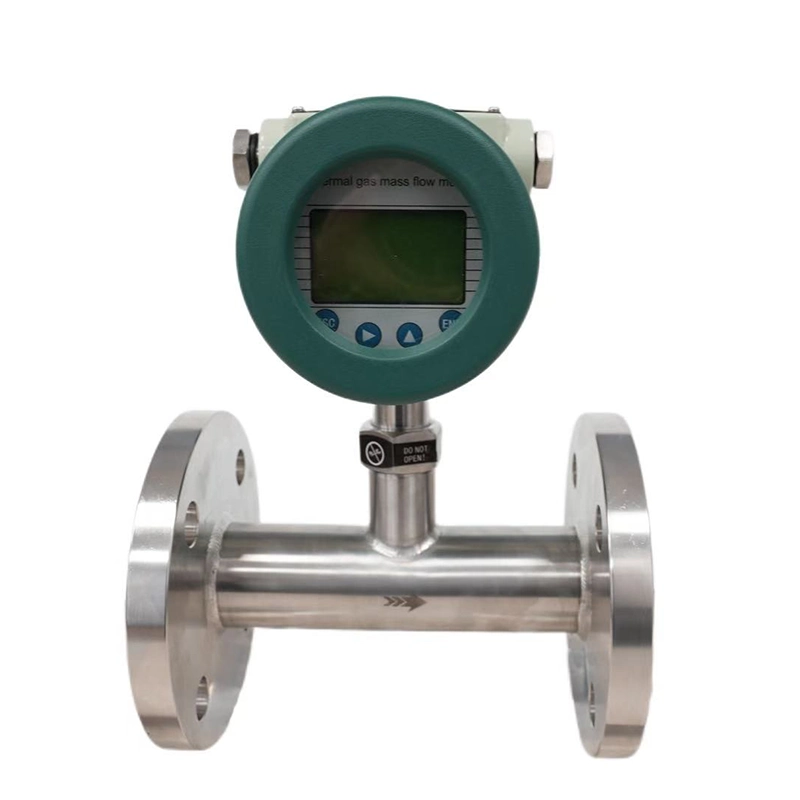

Ջերմային զանգվածի հոսքաչափ

Տեսակներ և կիրառություններ՝

· Տաք մետաղալարով անեմոմետր. Սա իրական արագության չափիչ է, որը հայտնի է իր չափազանց բարձր հաճախականության արձագանքով և փոքր զոնդի չափսերով: Այն լայնորեն օգտագործվում է հեղուկային դինամիկայի հետազոտություններում՝ հոսքի դաշտի որոշակի կետերում ակնթարթային արագությունը չափելու համար:

· Ջերմային զանգվածային հոսքաչափեր. Արդյունաբերական ջերմաչափերի մեծ մասը նախագծված է այսպես: Դրանց ելքային ազդանշանը ուղղակիորեն կապված է հեղուկի զանգվածային հոսքի արագության հետ, այլ ոչ թե ծավալային հոսքի արագության հետ, որը հիմնական տարբերությունն է: Դրանք բացառիկ լավն են ցածր հոսքի գազերի չափման համար:

Տիպիկ արագության միջակայք (արդյունաբերական գազի կիրառման համար):

· Գազեր. Գերազանց են ցածր արագության կիրառությունների համար, շատ լայն միջակայքով, սովորաբար 0.1-ից մինչև 120 մ/վ (0.3-ից մինչև 400 ոտնաչափ/վ):
