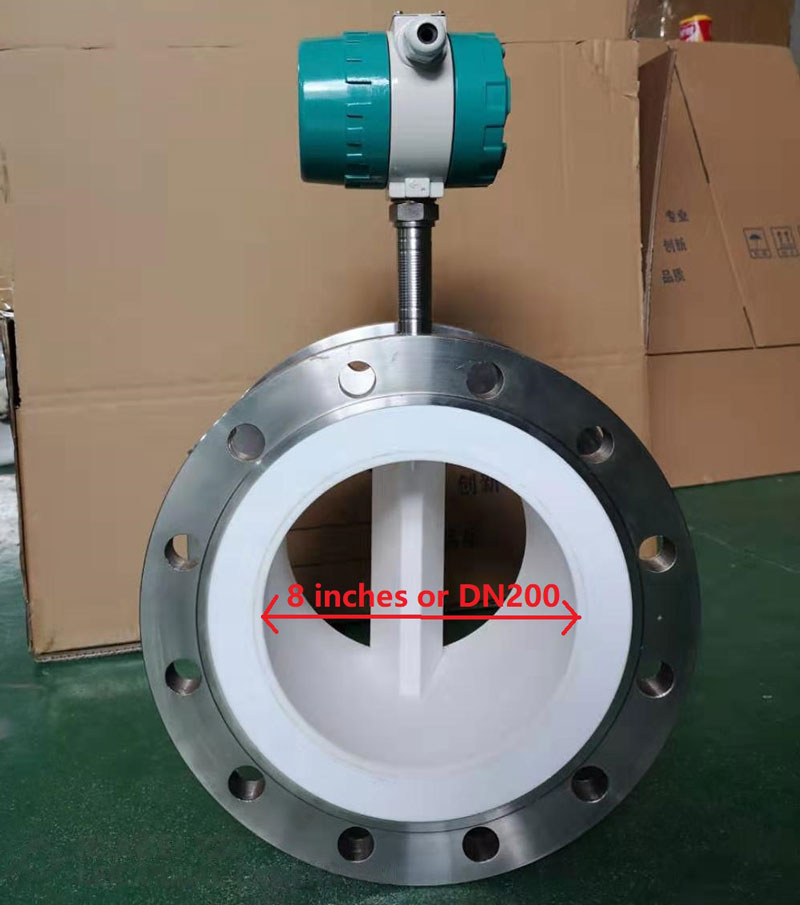

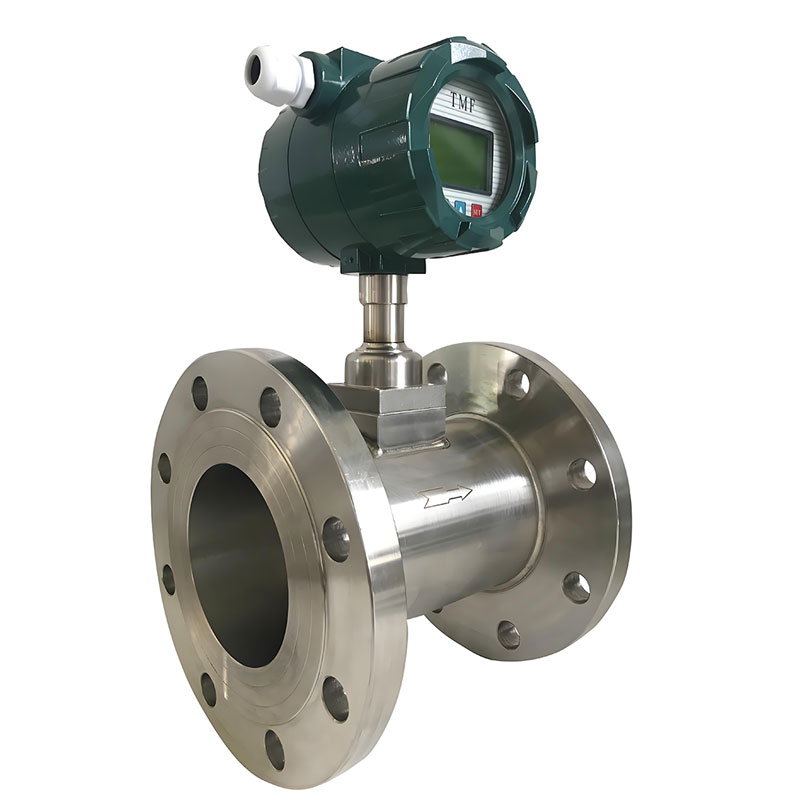

8 դյույմ սեղմված օդի հոսքի չափիչ
8 դյույմանոց սեղմված օդի հոսքի չափիչը վերաբերում է հոսքի չափման սարքին, որն ունի DN200 (մոտավորապես 200 միլիմետր կամ 8 դյույմ) ներքին տրամագիծ, որը հատուկ նախագծված է 8 դյույմանոց խողովակաշարի համար սեղմված օդի ակնթարթային և կուտակային հոսքը վերահսկելու և չափելու համար: Որպես գլխավոր խողովակաշարը միացնող կարևոր օդի հոսքի չափման սարքավորում, այն կարող է հարմարվել բարձր ճնշման և բարձր հոսքի օդի արդյունաբերական վայրերին՝ ապահովելով էներգիայի կառավարման, ծախսերի հաշվառման և համակարգի օպտիմալացման հիմնական հիմք՝ ճշգրիտ չափման տվյալների միջոցով: Այս տեսակի 200 մմ ցուցիչի չափի օդի հոսքի սենսորը սովորաբար տեղադրվում է անմիջապես գլխավոր խողովակաշարի վրա, և դրա չափման արդյունքները անմիջականորեն ազդում են գործարանի էներգիայի սպառման գնահատման և սարքավորումների արդյունավետության վերլուծության վրա:

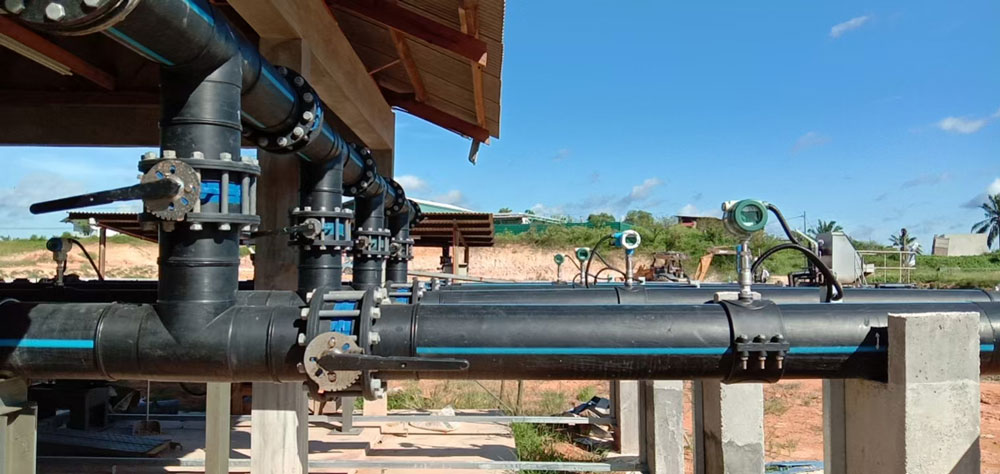

Արդյունաբերական 8 դյույմանոց սեղմված օդի հոսքաչափի լայն կիրառություն
Շատ գործարանների արդյունաբերական համակարգերում սեղմված օդը տարածված էներգիայի աղբյուր և պրոցեսային միջավայր է, և դրա սպառումը կազմում է ձեռնարկությունների էներգիայի սպառման զգալի մասը: 8 դյույմանոց հոսքաչափի կարևորությունը որպես գլխավոր խողովակաշարի չափման սարք կայանում է հետևյալում.
- Գլխավոր գազամատակարարման խողովակաշար արտադրական արդյունաբերության համար, ինչպիսիք են ավտոմեքենաները, պողպատաձուլությունը և քիմիական նյութերը։
- Արդյունաբերական այգու կենտրոնացված գազամատակարարման համակարգի ընդհանուր մուտքի չափումը։
-Օդային սեղմման կայանի ելքային գլխավոր խողովակը և ճյուղավորված բաշխիչ խողովակաշարային ցանցը։
-Գազամատակարարման սցենարներ, որոնք պահանջում են առևտրային հաշվարկներ կամ անկախ գերատեսչական հաշվապահություն:

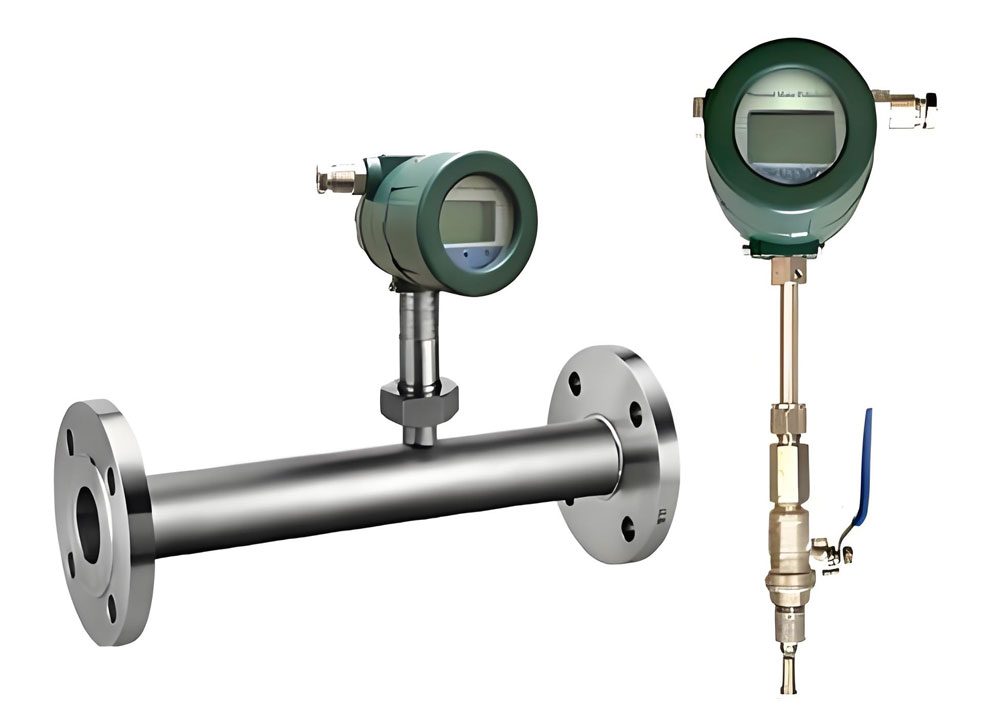

Ներկառուցված և տեղադրվող 8 դյույմանոց սեղմված օդի հոսքի չափիչ՝ ջերմային զանգվածի տեսակ
Ջերմային հոսքի չափիչը հիմնված է ջերմափոխանակման սկզբունքի վրա, երբ հեղուկը հոսում է ջերմային սենսորի միջով, ուղղակիորեն չափելով գազի զանգվածի հոսքի արագությունը՝ առանց ջերմաստիճանի և ճնշման փոխհատուցման, հատկապես հարմար է խողովակների մեծ տրամագծի և ցածր հոսքի արագության պայմաններում։

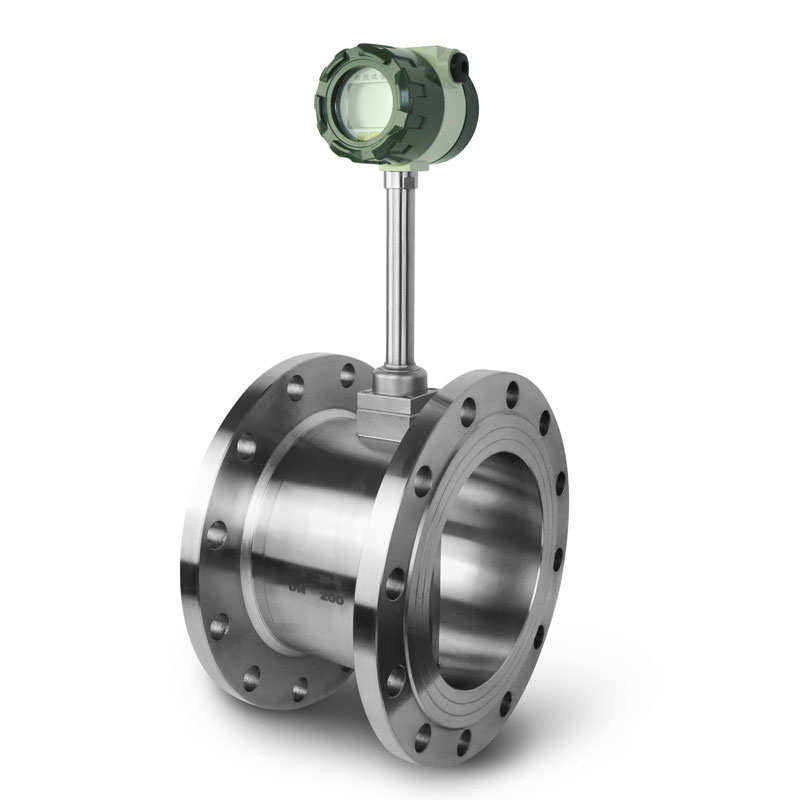

8 դյույմանոց մրրկային հոսքաչափ սեղմված օդի համար
Մրրիկավոր հոսքաչափը հաշվարկում է ծավալային հոսքի արագությունը՝ հայտնաբերելով օդի բութ մարմնի միջով անցնելիս առաջացող մրրիկավոր հաճախականությունը: Իրական ժամանակում օդի չափման փոխհատուցման համար ներկառուցված ջերմաստիճանի և ճնշման սենսորների հետ համատեղ, այն կարող է արտածել սեղմված օդի հոսքի ճշգրիտ տվյալներ ստանդարտ պայմաններում:
|
Accuracy |
±1% reading; ±0.5% full range |
|
Turn down ratio |
Thermal mass flow meter : Normal 100:1; Vortex flow meter: 10:1~ 30:1 |
|
Flow rate range: |
Thermal mass : 0.05~80 Nm/s (air,20℃,101.33kPa) Vortex: 2~76 m/s |
|
Size |
8 inches, DN200 |
|
Flow range |
8” thermal mass flow meter flow range 0~2800 Nm3/h And 8” vortex flow meter flow range is 580-4960 m3/h |
|
Pressure Range |
Thermal mass : negative ~3 bar Vortex: max 200 bar or higher |
|
Flow unit |
8 inch compressed air flow meter metric Nm³/h, m3/h , SCFM ,ml/min and so on . |
|
Medium Temperature |
-20~60℃,60~100℃,100~150℃,150~200℃,200~300℃ |
|
Medium |
All kinds pure gas or mixed gas with fixed percentage, gas with dust, sand or moisture, corrosive gas |
|
Sensor Material |
316SST or stainless steel 304 |
|
Power supply |
24VDC/400mA or 220VAC/2W |
|
Output |
Digital compressed air flow meter with 4-20mA DC or pulse;RS485,Hart |
|
Display |
LED; four digits instantaneous flow , eight digits totalized flow |
|
Type |
8” remote type compressed air flow meter Or 8” compact display compressed air flow meter |
|
Installation Type |
Insertion type and In-line type |
|
Alarm |
1-2 relay output,3A/220VAC,3A/30VAC,settable |
|
Protection level |
IP65 |
|
Explosive proof |
ATEX Approved |
8 դյույմանոց հոսքաչափերի գնային տարբերությունը նշանակալի է, որը հիմնականում որոշվում է հետևյալ գործոններով.
- Բրենդ և որակ . Միջազգային առաջատար ապրանքանիշերի (օրինակ՝ Emerson-ի և Siemens-ի) գները սովորաբար տատանվում են 4000-ից մինչև 10000 ԱՄՆ դոլարի սահմաններում։ Չինաստանի հուսալի 8 դյույմանոց սեղմված օդի հոսքաչափի (https://www.silverinstruments.com/product/flow-measurement/) գինը մոտավորապես 1000-ից մինչև 3000 ԱՄՆ դոլար է։ 8 դյույմանոց սեղմված օդի հոսքաչափ ձեռք բերելու համար կարող եք կապվել silverinstruments.com կայքի հետ։
- Չափման սկզբունքը . Ջերմային հոսքաչափերը սովորաբար մոտ 30%-50%-ով ավելի թանկ են, քան մրրկային հոսքաչափերը՝ իրենց բարդ տեխնոլոգիայի շնորհիվ։
Ֆունկցիայի կոնֆիգուրացիա . լրացուցիչ հնարավորությունները, ինչպիսիք են ջերմաստիճանի և ճնշման փոխհատուցումը, հաղորդակցման արձանագրությունները (օրինակ՝ Modbus, HART), պայթյունավտանգության վկայականը (ATEX գազի հոսքի չափիչ) և երրորդ կողմի կողմից տրամաչափման արհեստանոցի կողմից տրված բարձր ճշգրտության վկայականները, կբարձրացնեն գինը։
- Տեղադրման մեթոդ . Ֆլանշային միացումն ավելի թանկ է, քան 8 դյույմանոց օդային հոսքի հաղորդիչի տեղադրումը, բայց ունի ավելի լավ երկարաժամկետ կայունություն։
Առաջարկվող ընտրության ռազմավարություն՝ համապարփակ կերպով հաշվի առնել ճշգրտության պահանջները, բյուջետային սահմանափակումները և երկարաժամկետ սպասարկման ծախսերը: Էներգիայի կառավարման հիմնական հանգույցների համար խորհուրդ է տրվում ընտրել բարձր ճշգրտության ջերմային կամ փոխհատուցված մրրկային հոսքաչափեր: Ընդհանուր մոնիթորինգի սցենարների համար կարելի է ընտրել տեղական արտադրության մրրկային հոսքաչափեր՝ բարձր ծախսարդյունավետությամբ:
Խելամիտ ընտրության և կիրառման շնորհիվ, 8 դյույմանոց սեղմված օդի հոսքաչափը ոչ միայն արդյունաբերական չափման գործիք է, այլև կարևոր տեխնիկական աջակցություն ձեռնարկությունների համար՝ նուրբ էներգիայի կառավարման հասնելու և կայուն զարգացումը խթանելու համար։
