Սեղմված օդի զանգվածի հոսքի չափիչ

2019/09/13

Ի՞նչ է սեղմված օդի զանգվածային հոսքի չափիչը։

compressed air mass flow meter

Սեղմված օդի զանգվածային հոսքաչափը, պարզ ասած, մի սարք է, որն անմիջականորեն չափում է «քանի կիլոգրամ օդ է հոսում խողովակաշարով»՝ օգտագործելով հոսքի արագության միավորներ, ինչպիսիք են կգ/ժ, տ/ժ: Այն նման չէ ավանդական մրրկային հոսքաչափին կամ անցքավոր հոսքաչափերին, որոնք չափում են «ծավալային հոսքը» (մ3/ժ): Սա մեծապես տարբերվում է սեղմված օդի համակարգերում, քանի որ սեղմված օդի ծավալը կտրուկ փոխվում է ճնշման և ջերմաստիճանի հետ, բայց զանգվածը մնում է անփոփոխ: Օրինակ, նույն սարքի կողմից տարբեր ճնշումների տակ սպառված «խորանարդ մետրերը (մ3)» կարող են մի քանի անգամ տարբերվել, բայց «կիլոգրամները (կգ)», որոնք զանգվածային հոսքն են, հիմնականում կայուն են: Այսպիսով, այն դեպքերում, երբ ճնշման տատանումները տարածված են սեղմված օդում, զանգվածային հոսքի արագությամբ չափումը իսկապես արտացոլում է իրական էներգիայի սպառումը և օգտագործումը:

Ինչո՞ւ է սեղմված օդի հոսքի չափումը միշտ սխալ։

Սեղմված օդի համակարգերի անճշտ չափման ամենատարածված պատճառներն են հետևյալը։ Նախ, կան ճնշման և ջերմաստիճանի տատանումներ։ Շատ վայրերում ճնշման չափիչ են տեղադրում միայն հոսքաչափի ելքի մոտ՝ անտեսելով վերևի ճնշման փոփոխությունների պատճառով առաջացած խտության փոփոխությունները, հատկապես այն համակարգերում, որտեղ մի քանի օդային կոմպրեսորներ միացված են զուգահեռաբար կամ հաճախակի են բեռնվում և բեռնաթափվում։ Ջերմաստիճանի ազդեցությունը նույնքան կարևոր է, քանի որ ներսի և դրսի խողովակաշարերի ցուցմունքները կարող են տարբերվել ավելի քան 10%-ով՝ ամռան և ձմռանը։

Հաջորդը խողովակաշարի տուրբուլենտությունն է: Տեղում ամենատարածված խնդիրը սեղմված օդի հոսքի չափիչների տեղադրումն է անմիջապես արմունկներից, փականներից կամ ռեդուկտորներից հետո: Այս բաղադրիչների միջով անցնելուց հետո օդը կառաջացնի ուժեղ մրրիկներ, որոնց համար անհրաժեշտ է բավականաչափ երկար ուղիղ խողովակի հատված (սովորաբար վերևի խողովակի տրամագծի 10-ապատիկը և ներքևի խողովակի տրամագծի 5-ապատիկը)՝ հարթ հոսքը վերականգնելու համար: Շատ գործարաններ օդի հոսքի սենսորներ են տեղադրում օդային կոմպրեսորի ելքից մի քանի մետր հեռավորության վրա՝ ժամանակ խնայելու համար, բայց ցուցմունքները կտրուկ տատանվում են:
Ավելին, առաջանում է խտացման ջուր և յուղային մշուշ։ Սեղմված օդը անխուսափելիորեն իր հետ բերում է յուղ և ջուր, և եթե այդ խառնուրդները կպչեն սենսորի վրա, մասնավորապես՝ ջերմային հոսքաչափի զոնդին, դրանք լրջորեն կազդեն ջերմության ցրման բնութագրերի վրա՝ հանգեցնելով ցուցմունքների շեղման կամ նույնիսկ վնասման։ Շատ տեղամասեր ֆիլտրեր են տեղադրում միայն գլխավոր խողովակաշարում՝ անտեսելով ճյուղերի կամ գործիքների առջևի երկրորդային ֆիլտրացիան։

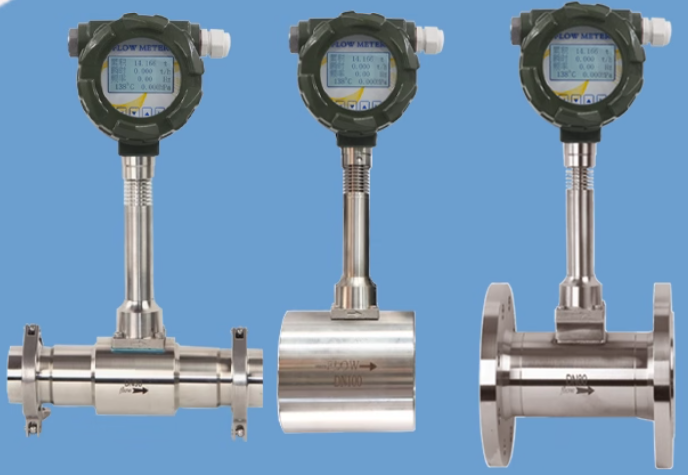

Ինչպե՞ս ընտրել ճիշտ սեղմված օդի զանգվածի հոսքի չափիչը։

how to choose the correct compressed air flow meter

Սեղմված օդի հոսքի միջակայքը և խողովակաշարի չափը, աշխատանքային ջերմաստիճանը և ճնշումը

Ընտրությունը նախ պահանջում է խողովակի տրամագծի և հոսքի միջակայքի նշում: Հոսքի միջակայքը պետք է ապահովի երեք արժեք՝ նվազագույն, սովորական և առավելագույն, հատկապես նվազագույն հոսքը. սեղմված օդի հոսքի շատ սենսորների ճշգրտությունը կտրուկ նվազում է ցածր հոսքի արագությունների դեպքում: Երկրորդ, աշխատանքային ճնշումը և ջերմաստիճանը պետք է հաշվի առնվեն ոչ միայն ավանդական արժեքների, այլև ծայրահեղ աշխատանքային պայմանների հիման վրա:

Օդի որակը հաճախ անտեսվում է։

Համակարգի ճնշման ցողի կետը և յուղի պարունակությունը պարզաբանելու համար, հոսքաչափերի մեծ մասը կարող է մշակել ISO 8573-1 ստանդարտի 2-րդ դասից ցածր օդ (ճնշման ցողի կետ -40 °C, յուղի պարունակություն ≤ 0.1 մգ/մ³): Եթե այն ավելի խոնավ է կամ յուղոտ, անհրաժեշտ է ընտրել հակաաղտոտված դիզայնով օդի հոսքի սենսոր:

Թվային սեղմված օդ՝ անալոգային ելքերով կամ թվային կապով

Ելքային ազդանշանը որոշվում է կառավարման համակարգի համաձայն. 4-20mA անալոգային ելքը ամենատարածվածն է, Modbus RTU-ն հարմար է տվյալների ձեռքբերման համար, իսկ HART-ը՝ տեղում վրիպազերծման համար: Ճշգրտությունը պետք չէ կուրորեն հետապնդել. էներգիայի սպառման մոնիթորինգի համար ± 1.5% կրկնելիությունը հաճախ ավելի գործնական է, քան ± 1% ճշգրտությունը:

Ջերմային հոսքաչափ՝ սեղմված օդի զանգվածային հոսքի չափման համար

Ջերմային զանգվածների հոսքի չափիչ սեղմված օդի համար

Սկզբունք

Ջերմային զանգվածային հոսքի չափիչները հատկապես հարմար են սեղմված օդի համար, քանի որ դրանք անմիջապես չափում են զանգվածային հոսքի արագությունը: Սկզբունքը պարզ է. զոնդի վրա կան երկու ջերմաստիճանի սենսորներ, մեկը տաքանում է, իսկ մյուսը՝ չափում օդային հոսքի ջերմաստիճանը: Երբ օդը հոսում է դրա միջով, այն կլանում է ջերմությունը, և որքան մեծ է հոսքի արագությունը, այնքան արագ է ջերմության ցրումը: Զանգվածային հոսքի արագությունը կարելի է հաշվարկել՝ փոխելով տաքացման հզորությունը:

Առավելություններ

Դրա ամենամեծ առավելությունն այն է, որ այն չի պահանջում ճնշման և ջերմաստիճանի փոխհատուցում (այն դեպքերում, երբ ճնշումը համեմատաբար կայուն է), և այն չափազանց զգայուն է ցածր հոսքի արագությունների նկատմամբ, շրջադարձի հարաբերակցությունը կարող է հասնել 100:1-ի՝ գրանցելով վայրկյանում 0.1 մետր թույլ քամու արագությունը, ինչը շատ օգտակար է արտահոսքի հայտնաբերման համար: Բայց այն իսկապես նուրբ է՝ վախենում է ջրից, յուղից և փոշուց: Եթե օդի որակը վատ է, զոնդը հակված է կեղտոտվելու և պետք է պարբերաբար մաքրվի կամ նույնիսկ փոխարինվի: Բացի այդ, այն ունի բարձր տեղադրման պահանջներ և զգալի սխալներ, երբ ուղիղ խողովակի հատվածը անբավարար է:

Ինչ տեսակի օդ է հարմար ջերմային զանգվածի հոսքի չափիչի համար

Այսպիսով, ջերմային զանգվածի հոսքի չափիչը հարմար է չոր, մաքուր և ճնշմանը կայուն սեղմված օդի համակարգերի համար, ինչպիսիք են էլեկտրոնիկայի և դեղագործական գործարանների մաքուր օդի աղբյուրները: Սակայն այն հարմար չէ խոնավ և յուղոտ միջավայրերի համար՝ ճնշման լուրջ տատանումներով, ինչպիսիք են հին օդի սեղմման կայանները կամ յուղի քսման համակարգերը:

Ջերմաստիճանի և ճնշման փոխհատուցմամբ մրրիկավոր հոսքաչափը սեղմված օդի զանգվածի չափման գործնական մոտեցում է։

Ջերմաստիճանի և ճնշման փոխհատուցմամբ մրրիկավոր հոսքաչափ

Սկզբունք

Դրա սկզբունքը «թվային մրրկային պտույտն» է. երբ օդային հոսքը անցնում է զոնդի շուրջը, առաջանում է մրրկային սյուն, որի հաճախականությունը համեմատական է հոսքի արագությանը: Սակայն չափվում է աշխատանքային պայմաններում ծավալային հոսքի արագությունը, մինչդեռ սեղմված օդի ծավալը կտրուկ փոխվում է ճնշման և ջերմաստիճանի հետ: Հետևաբար, միջուկը կայանում է փոխհատուցման մեջ. մրրկային հոսքի սենսորը պետք է հավաքի ճնշման և ջերմաստիճանի ազդանշաններ իրական ժամանակում, փոխակերպի աշխատանքային հոսքի արագությունը ստանդարտ հոսքի արագության (Նմ³/ժ) կամ զանգվածային հոսքի արագության (կգ/ժ), և տվյալները իմաստալից են:

Առավելություններ

Առավելություններն ակնհայտ են. ջերմային զանգվածային հոսքաչափի համեմատ, այն ավելի դիմացկուն է կեղտի նկատմամբ և պակաս զգայուն է սեղմված օդում առկա սովորական յուղային մշուշի և խտացրած ջրի նկատմամբ։ Շարժական մասեր չունի, կայուն և դիմացկուն է։ Եվ դրա ծախսարդյունավետությունը գերազանց է միջինից մինչև բարձր հոսքի արագությունների դեպքում։

Թերություններ

Թերությունները նույնպես ակնհայտ են. ցածր հոսքի արագություններից վախենալով, ճշգրտությունը սովորաբար նվազում է կամ նույնիսկ չի կարող չափվել, երբ հոսքի արագությունը 2-3 մ/վ-ից ցածր է, ինչը դժվարացնում է փոքր արտահոսքերի գրանցումը։ Ես նաև վախենում եմ խողովակաշարի թրթռումից։ Եթե թրթռման հաճախականությունը մոտ է մրրկային հաճախականությանը, դա կառաջացնի միջամտություն։

Հետևաբար, այն հարմար է հիմնական խողովակաշարերում տեղադրելու համար՝ կայուն ճնշմամբ և միջինից մինչև բարձր հոսքի արագությամբ, ինչպիսիք են օդի սեղմման կայանների և արհեստանոցների հիմնական խողովակաշարերի ելքի մոտ՝ էներգիայի ընդհանուր հուսալի հաշվառման համար: Այն ապահովում է փոխհատուցված, կայուն և համեմատելի տվյալներ, ինչը այն դարձնում է համակարգի չափման համար տնտեսական ընտրություն:

Ներդրման զանգվածային հոսքի չափիչ, թե՞ գծային զանգվածային հոսքի չափիչ։

Inline or insertion compressed air mass flow meter ?

Ներկառուցված, թե՞ տեղադրված սեղմված օդի զանգվածային հոսքի չափիչ։

Սա հիմնականում կենտրոնանում է խողովակաշարի չափի և բյուջեի մոնիթորինգի վրա: Տեղադրվող օդի զանգվածային հոսքի չափիչի տեղադրման արժեքը ցածր է, և անհրաժեշտություն չկա դադարեցնել արտադրությունը և կտրել խողովակները: Այն կարող է տեղադրվել երկու ժամվա ընթացքում մեկ թիմի կողմից, ինչը շատ հարմար է DN80 կամ ավելի տրամագծով մեծ տրամագծով խողովակաշարերի վերանորոգման համար: Սակայն տեղադրման մրրկային հոսքի չափիչի ճշգրտությունը սովորաբար մոտ ± 2% է, և այն մեծապես կախված է հոսքի արագության բաշխումից: Լավ նորությունն այն է, որ տեղադրման ջերմային զանգվածային հոսքի չափիչը և գծային ջերմային զանգվածային հոսքի չափիչը նույն ճշգրտությունն ունեն:

Գծային տեսակն ունի ավելի բարձր ճշգրտություն (մինչև ± 1%) և լավ կայունություն, սակայն այն թանկ է, դժվար է տեղադրել և պահանջում է խողովակաշարի կտրում: Այն հարմար է նոր նախագծերի կամ բարձր չափման ճշգրտության պահանջներով միջոցառումների համար, երբ տեղադրվում է մրրկային հոսքաչափ (օրինակ՝ առևտրային հաշվարկ): Պարզ սկզբունք. DN200 և ցածր տրամագծի համար նախընտրելի է խողովակի հատվածքի տեսակը, մինչդեռ DN300 և բարձր տրամագծի համար միացվող տեսակն ունի ավելի բարձր ծախսարդյունավետություն:

Ի՞նչ անել, եթե սեղմված օդի զանգվածային հոսքի չափման համար բավարար ուղիղ խողովակ չկա։

Եթե տեղում բավարար քանակությամբ ուղիղ խողովակաշարեր չկան (օրինակ՝ համակարգչային սենյակում տարածքը սահմանափակ է), կան մի քանի այլընտրանքային լուծումներ. նախ՝ տեղադրել խողովակաշարի ուղղիչ՝ մրրկահողմը ցրելու և ուղիղ խողովակաշարերի անհրաժեշտությունը 10D-ից 5D-ի նվազեցնելու համար, երկրորդ՝ հոսքաչափը տեղափոխել հոսանքն ավելի ներքև, նույնիսկ եթե օգտագործվում է խողովակաշարի մի քանի տասնյակ մետր երկարություն, ցուցմունքը շատ ավելի կայուն կլինի։

Սեղմված օդի հոսքի չափման միավորներ

Միավորների փոխակերպումն ամենահեշտն է շփոթել։ Նմ³/ժ-ը ստանդարտ հոսքի արագությունն է (0 °C, 1 մթնոլորտ), մ³/ժ-ը՝ աշխատանքային հոսքի արագությունը (իրական ջերմաստիճանի և ճնշման դեպքում), իսկ SCFM-ը ՝ ամերիկյան ստանդարտ խորանարդ ոտնաչափը րոպեում (21 °C, 1 մթնոլորտ)։ Սեղմված օդի պայմանագրերը հաճախ հաշվարկվում են Նմ³/ժ-ով, բայց հոսքաչափը ցույց է տալիս կգ/ժ կամ իրական մ³/ժ, որը պետք է փոխակերպվի իրական ժամանակի ճնշման և ջերմաստիճանի հիման վրա։ Հուսալի մոտեցում է հոսքաչափի կողմից ուղղակիորեն Nm³/ժ-ի արտածումը՝ փոխհատուցմամբ, որպեսզի խուսափենք հետագա հաշվարկային սխալներից։

Հաճախակի տրվող հարցեր

Հարց. Կարո՞ղ ենք խոնավ օդը չափել սեղմված օդի զանգվածային հոսքաչափով:

Ա. Անշուշտ, բայց հեղուկ ջուր պարունակելը կարող է ազդել օդի հոսքի չափիչի ճշգրտության վրա, հատկապես ջերմային զանգվածի հոսքի չափիչի դեպքում, ուստի անհրաժեշտ է ապահովել, որ չափման կետում օդը չխտանա:

Հարց. Կարո՞ղ է սեղմված օդի զանգվածային հոսքի չափիչը որոշել չափելի հոսքի նվազագույն արագությունը:

Ա. Ջերմային զանգվածային հոսքաչափի նվազագույն արագությունը մոտ 0.05 մ/վ է, որը համարժեք է մոտ 1.4 Նմ³/ժ-ի DN100 սեղմված օդային հոսքաչափի համար:

Հարց. Արդյո՞ք ցուցմունքը կփոխվի ճնշման բարձրացմանը զուգընթաց։

Ա. Զանգվածային հոսքի արագությունը տեսականորեն մնում է անփոփոխ, սակայն ճնշման տակ սենսորը կարող է զրոյական շեղում ունենալ, և պետք է ընտրել ճնշմանը դիմացկուն համապատասխան մոդել։

Հարց. Կարո՞ղ է սեղմված օդի հոսքի չափիչը ցույց տալ Նմ³/ժ հոսքը:

Ա. Սովորաբար ջերմային զանգվածի հոսքի չափիչը կարող է ուղղակիորեն ցուցադրել Nm3/ժ, մինչդեռ մրրկային հոսքի չափիչը, որը պահանջում է ճնշման և ջերմաստիճանի փոխհատուցում, ցուցադրում է օդի հոսքը Nm3/ժ հոսքի միավորով:

Հարց. Հարմար է՞ այն խողովակների մեծ տրամագծերի/գերցածր հոսքի արագությունների համար։

Ա. DN200 և ավելի բարձր չափերի համար օգտագործեք տեղադրման օդի հոսքի սենսոր. Գերցածր հոսքի ընտրված ջերմային միկրոհոսքի հատուկ տեսակ, մինչև 100:1 տիրույթի հարաբերակցությամբ:

Վերջին հաշվով, սեղմված օդի զանգվածի հոսքի չափումը այնպիսի խնդիր չէ, որը կարելի է լուծել բարձր ճշգրտության սարք գնելով: Դա համակարգային ինժեներիա է, ընտրությունից, տեղադրումից մինչև սպասարկում, յուրաքանչյուր օղակ կարող է սխալներ առաջացնել: Սկզբունքների հասկացումը, շահագործման պայմանների ճանաչումը և տեղադրման ստանդարտացումը ավելի կարևոր են, քան պարզապես սարքի ճշգրտության հետապնդումը: Տեղում պատշաճ կերպով տեղադրված միջին ճշգրտության սարքը հաճախ շատ ավելի հուսալի է, քան պատահականորեն տեղադրված բարձր ճշգրտության օդի զանգվածի հոսքի չափիչը:
Կապվեք sales@silveinstruments.com հասցեով՝ ձեզ համար համապատասխան և մատչելի սեղմված օդի զանգվածային հոսքի չափիչ ընտրելու համար։
