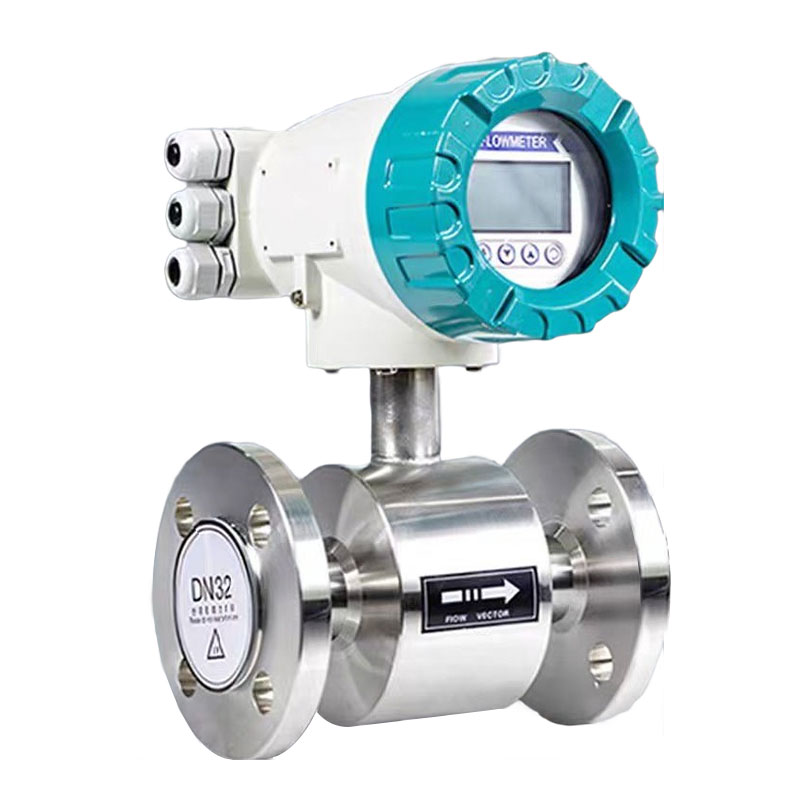

Ֆոսֆորական թթվի հոսքաչափ

Էլեկտրամագնիսական հոսքաչափերը կարող են չափել չափազանց քայքայիչ ֆոսֆորական թթուն: Այն նաև ներառում է օգտակար տեխնիկական տեղեկություններ, ինչպիսիք են թթվային հոսքաչափի ընտրությունը, տեղադրման հրահանգները և այլն :

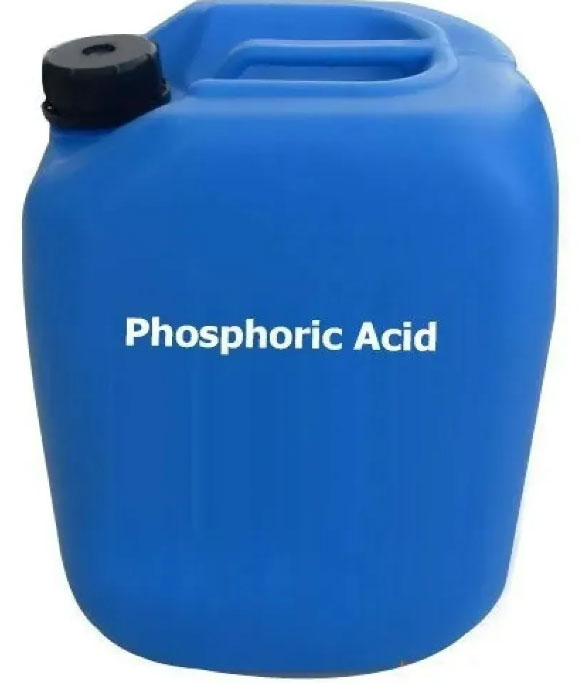

Ի՞նչ է ֆոսֆորական թթուն։

Ֆոսֆորական թթվի լայն կիրառման համար անհրաժեշտ է հոսքի չափում

Ֆոսֆորական թթուն ունի HPO₄ քիմիական բանաձևը: Այն շատ կարևոր թթու է, որը օրգանական չէ: Այն թափանցիկ, անգույն հեղուկ է, որը տհաճ համ ունի և կարող է վնասել ձեզ: Ֆոսֆորական թթուն բավականին կայուն է սենյակային ջերմաստիճանում, բայց այն կարող է արագորեն քայքայել մետաղները: Կախված նրանից, թե որքան ուժեղ է, ֆոսֆորական թթուն կարող է ստացվել թույլ և ուժեղ ձևերի: Ֆոսֆորական թթուն սովորաբար օգտագործվում է արտադրության մեջ մոտ 85% կոնցենտրացիայով:

Արդյունաբերության մեջ ֆոսֆորական թթուն օգտագործվում է բազմաթիվ տարբեր ձևերով: Այն սովորաբար օգտագործվում է ֆոսֆատային պարարտանյութերի, ինչպիսիք են սուպերֆոսֆատը և դիամոնիումի ֆոսֆատը, արտադրության համար, որոնք հատկապես կարևոր են բերքի արտադրության համար: Ֆոսֆորական թթուն նաև սննդի արդյունաբերության մեջ տարածված թթվաշ համի կարգավորիչ և պահպանիչ է: Այն նաև օգտագործվում է ժանգը վերացնելու և մետաղական մակերեսները ֆոսֆատացնելու համար: Դեղագործական ոլորտում այն օգտագործվում է մի շարք ֆոսֆատային դեղամիջոցներ ստեղծելու համար:

Որտե՞ղ օգտագործել ֆոսֆորական թթուն։

Ֆոսֆորական թթուն բազմաթիվ կիրառություններ ունի, բայց ամենատարածվածներն են՝

Ֆոսֆորական թթվի հոսքաչափերի լայն կիրառություն

Ֆոսֆորական թթվի ավելի քան 80%-ն օգտագործվում է պարարտանյութերի արդյունաբերության կողմից: Ֆոսֆորական թթուն օգտագործվում է ֆոսֆատային պարարտանյութերի լայն տեսականի, այդ թվում՝ սուպերֆոսֆատ, մոնոամոնիումի ֆոսֆատ և դիամոնիումի ֆոսֆատ արտադրելու համար: Այս պարարտանյութերը մշակաբույսերին ապահովում են ծաղկման համար անհրաժեշտ ֆոսֆորով և հատկապես կենսական նշանակություն ունեն գյուղատնտեսական արտադրանքի ծավալի ավելացման համար:

Սննդի արդյունաբերության մեջ ֆոսֆորական թթուն սովորաբար օգտագործվում է pH-ը նվազեցնելու, սնունդը թարմ պահելու և այն ավելի թթվային դարձնելու համար: Ֆոսֆորական թթուն հանդիպում է մեր խմած գազավորված ըմպելիքների մեծ մասում, օրինակ՝ կոլայում: Այն կարող է ըմպելիքին թթվաշ համ տալ: Ֆոսֆորական թթուն նաև օգտագործվում է մսի համը բարելավելու և այդ ընթացքում ավելի շատ ջուր պահելու համար:

Ֆոսֆորական թթուն սովորաբար օգտագործվում է մետաղագործության մեջ՝ ժանգը վերացնելու և մետաղը ֆոսֆատացնելու համար: Այն կարող է հեռացնել ժանգը մետաղի մակերեսից և մետաղի մակերեսին առաջացնել ֆոսֆատի պաշտպանիչ թաղանթ, ինչը մետաղը դարձնում է պակաս ենթակա կոռոզիայի: Շատ ընկերություններ, ինչպիսիք են տրանսպորտային միջոցներ և կենցաղային տեխնիկա արտադրողները, շատ են օգտագործում այն:

Դեղագործական բիզնեսում ֆոսֆորական թթուն օգտագործվում է մի շարք ֆոսֆատային դեղամիջոցների, ինչպիսիք են քլորոխինի ֆոսֆատը և կոդեինի ֆոսֆատը, արտադրության համար: Այս դեղամիջոցները իսկապես կարևոր են ապաքինման համար:

Ֆոսֆորական թթվի հոսքի արագության չափման հետ կապված խնդիրներ

Արդյունաբերական ավտոմատացման մեջ ֆոսֆորական թթվի հոսքի չափման ճիշտ արդյունք ստանալը միշտ դժվար է եղել հետևյալ պատճառներով.

բավականին կոռոզիոն. Ֆոսֆորական թթուն բավականին կոռոզիոն է, հատկապես սովորական պողպատի և որոշ համաձուլվածքների համար: Այս կոռոզիոնությունը կարող է արագ վնասել ստանդարտ հոսքաչափերի հոսքի սենսորը, ինչը կարող է նվազեցնել ցուցմունքների ճշգրտությունը և կրճատել սարքի կյանքը: Ֆոսֆորական թթուն կարող է տարբեր աստիճաններով քայքայել մետաղների մեծ մասը:

Մածուցիկության շատ փոփոխություններ. Ֆոսֆորական թթվի մածուցիկությունը շատ է փոխվում՝ կախված ջերմաստիճանից և կոնցենտրացիայից: Նյութը ավելի խիտ է դառնում, երբ այն սառչում և ավելի է կոնցենտրացվում: Մածուցիկության այս փոփոխությունը կարող է հոսքաչափերի ճշգրտությունը նվազեցնել, հատկապես նրանք, որոնք օգտագործում են հեղուկային դինամիկա հոսքը չափելու համար:

Հաղորդականության փոփոխություն. Ֆոսֆորական թթվի հաղորդականությունը փոխվում է կոնցենտրացիայի հետ, ինչը կարող է ազդեցություն ունենալ որոշ հոսքաչափերի վրա: Ֆոսֆորական թթուն որոշակի քանակությամբ հաղորդում է էլեկտրաէներգիա, բայց հաղորդականության այս տարբերությունը պետք է հաշվի առնել հոսքաչափ ընտրելիս:

Հնացած հոսքաչափերի հետ կապված խնդիրները

Ավանդական հոսքաչափերը երբեմն մեծ խնդիրներ են ունենում, երբ շփվում են հատկապես կոռոզիոն քիմիական նյութերի հետ, ինչպիսին է ֆոսֆորական թթուն։

Ֆոսֆորական թթուն անմիջական շփման մեջ է մտնում մեխանիկական հոսքաչափերի, ինչպիսիք են տուրբինային հոսքաչափերը և օվալաձև ատամնավոր հոսքաչափերը, շարժվող մասերի հետ։ Սա դրանք դարձնում է կոռոզիայի և կոտրվելու ենթակա։ Ֆոսֆորական թթվի մածուցիկության բարձրացումը կարող է նաև փոխել այդ շարժվող մասերի աշխատանքը, ինչը կարող է հանգեցնել չափումների լրացուցիչ սխալների։

× Դիֆերենցիալ ճնշման հոսքաչափ. Կոռոզիայի նկատմամբ դիմացկուն նյութերի ընտրությունը նպաստում է կոռոզիայի հետ կապված խնդիրների մեղմմանը, սակայն տանտալային նյութ ընտրելը հոսքի սենսորի գինը շատ թանկ կդարձնի։

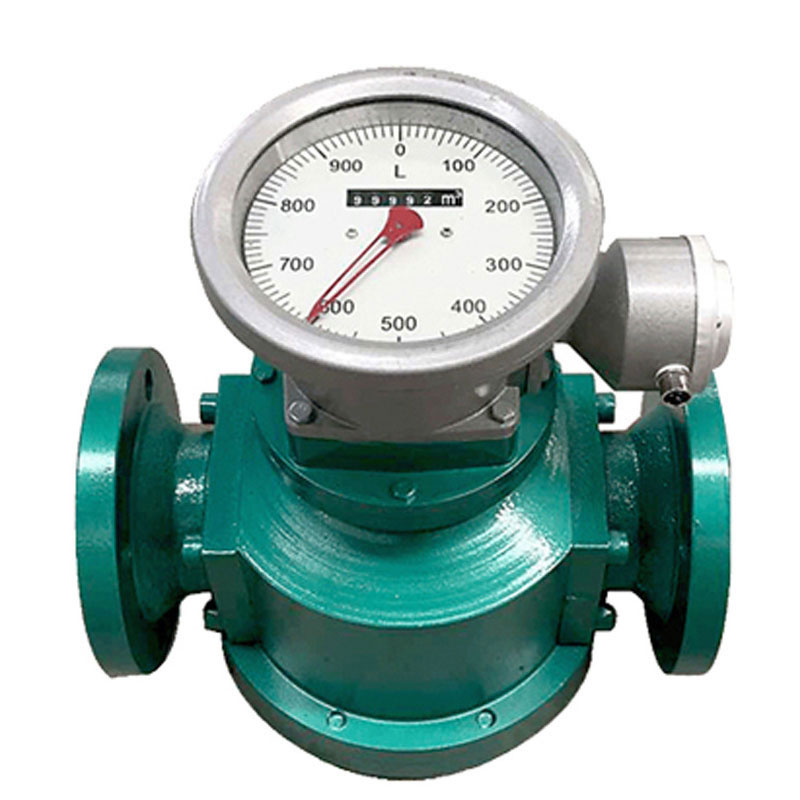

Օվալաձև ատամնանիվով հոսքաչափը նույնպես կարող է կոռոզիայի ենթարկվել թթվի կողմից։

× Օվալաձև ատամնավոր հոսքաչափ. Օվալաձև ատամնավոր հոսքաչափը դրական տեղաշարժի հոսքաչափի տեսակ է, սենսորի թաց մասերը պատրաստված են թուջից, թուջից կամ չժանգոտվող պողպատից: Չնայած այն ունի թթվային հոսքի չափման բարձր ճշգրտություն, օվալաձև ատամնավորները կարող են հեշտությամբ քայքայվել:

× Տուրբինային հոսքաչափ. Տուրբինային հոսքաչափը կարող է չափել մեկ մաքուր հեղուկ, սակայն ֆոսֆորական թթվի լուծույթը կոռոզիվ է և կարող է քայքայել թևիկը, ինչը տուրբինային հոսքաչափի ծառայության ժամկետը շատ կարճ է դարձնում: Հետևաբար, այն խորհուրդ չի տրվում օգտագործել:

Ինչպե՞ս է աշխատում մագնիսական հոսքաչափը ֆոսֆորական թթվի համար։

Մագնիսամետրը գործում է Ֆարադեյի էլեկտրամագնիսական ինդուկցիայի օրենքի շնորհիվ։ Երբ ֆոսֆորական թթվի լուծույթի նման հաղորդիչ հեղուկը անցնում է մագնիսական դաշտով, այն ստեղծում է ինդուկցված էլեկտրաշարժիչ ուժ։ Հեղուկի հոսքի արագությունը ուղղակիորեն կապված է այս էլեկտրաշարժիչ ուժի ուժգնության հետ։

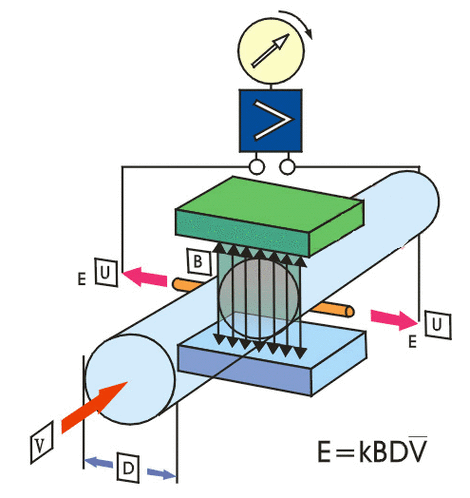

Ինչպես է աշխատում ֆոսֆորական թթվի մագնիսական հոսքաչափը

Խողովակաշարի առանցքին ուղղահայաց մագնիսական դաշտ ստեղծելու համար SHD շարքի մագնիսական հոսքաչափը մագնիսաչափի չափիչ խողովակի վրա տեղադրում է գրգռման կծիկների զույգ։ Լորենցի ուժը կազդի հաղորդիչ հեղուկի, օրինակ՝ ֆոսֆորական թթվի իոնների վրա, երբ այն հոսում է այս մագնիսական դաշտով։ Սա կստիպի դրական և բացասական իոններին տեղափոխվել խողովակաշարի երկու ծայրերը։ Սա կստեղծի պոտենցիալների տարբերություն խողովակաշարի երկու ծայրերում գտնվող էլեկտրոդների վրա։ Պոտենցիալի տարբերությունն է առաջացնում ինդուկցված էլեկտրաշարժիչ ուժը, և դրա մեծությունը ուղղակիորեն կապված է հեղուկի միջին հոսքի արագության հետ։

Հեղուկի ծավալային հոսքի արագությունը գտնելու համար կարող եք չափել ինդուկցված էլեկտրաշարժիչ ուժը և բազմապատկել այն խողովակաշարի լայնական հատույթի մակերեսով: Չափվող հեղուկը չի վնասվի հեղուկի կոռոզիոն բնույթից, քանի որ դրան դիպչող շարժվող մեխանիկական մասեր չկան:

SHD շարքի մագնիսական հոսքաչափերը աներևակայելի ճշգրիտ են և կարող են չափել ֆոսֆորական թթվի հոսքերը շատ փոքր հոսքից մինչև շատ մեծ հոսք։ Դրա ճնշման կորուստը նույնպես գրեթե զրոյական է, ուստի այն չի խանգարի մշակմանը։

Ինչպե՞ս ընտրել էլեկտրամագնիսական հոսքաչափ, որը կարող է չափել ֆոսֆորական թթվի հոսքը։

Ֆոսֆորական թթուն ստուգելու համար էլեկտրամագնիսական հոսքաչափեր ընտրելիս պետք է հաշվի առնել հետևյալը.

Մագնիսական հոսքաչափերի ներդիրներ և էլեկտրոդներ

Ամենակարևորը էլեկտրոդների համար համապատասխան նյութեր ընտրելն է: 316L չժանգոտվող պողպատը, Hastelloy C-ն, տանտալ մետաղը և այլ նյութերը չեն կոռոզիայի ենթարկվում ֆոսֆորական թթվի հետ շփման ժամանակ: Հեղուկի մեծ մասը լավ է աշխատում 316L չժանգոտվող պողպատե էլեկտրոդների հետ: Սակայն, եթե ձեզ անհրաժեշտ է ավելի բարձր կոռոզիոն դիմադրություն կամ աշխատում եք ֆոսֆորական թթվի բարձր մակարդակի հետ, խորհուրդ է տրվում օգտագործել տանտալ մետաղից պատրաստված էլեկտրոդներ:

Ծածկույթի նյութի ընտրությունը. Չափիչ խողովակի ներքին շերտի նյութը նույնքան կարևոր է: Պոլիտետրաֆտորէթիլենը (PTFE կամ Teflon) լավագույն ընտրությունն է, քանի որ այն չի փոխում ֆոսֆորական թթվի հաղորդականությունը և հատկապես դիմացկուն է կոռոզիային, ինչպես նաև PTFE-ի (Teflon) գինը մատչելի է, սակայն silverinstruments.com-ը կարող է նաև առաջարկել ավելի ամուր ծածկույթի նյութեր, ինչպիսիք են PFA-ն և F46-ը, որոնք կարող են դիմանալ ավելի բարձր ջերմաստիճանների՝ մոտ 150-160 °C:

Ստորև ներկայացված են մագնեզիումաչափի ծածկույթի և էլեկտրոդների նյութերը՝ տարբեր ջերմաստիճանների և ֆոսֆորական թթվի տարբեր կոնցենտրացիաների համար։

Էլեկտրամագնիսական հոսքաչափերի էլեկտրոդի և ծածկույթի նյութերի ընտրության աղյուսակ

Ֆոսֆորական թթվի համատեղելիությունը

A - Հարմար/Խորհուրդ է տրվում | B - Օգտագործելի/Ընդունելի | C - Չի խորհուրդ տրվում | N - Չի համապատասխանում | X - Կոռոզիայի նկատմամբ դիմացկուն (որոշ պայմանների համար) | R - Սենյակային ջերմաստիճան | Հագեցած - Հագեցած | (W) - Այս նյութի համար խորհուրդ տրվող ամենաբարձր ջերմաստիճանը

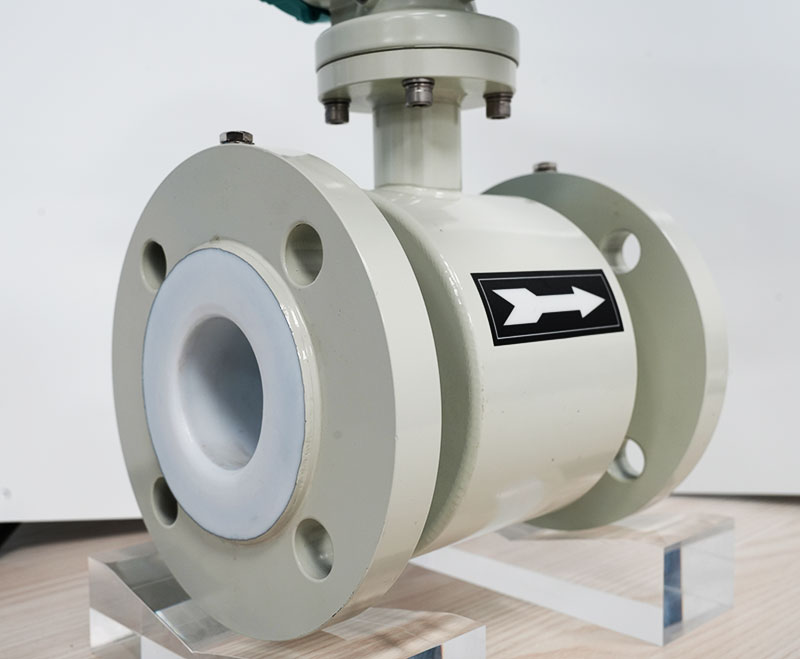

SHD շարքի մագնիսական հոսքաչափի եզրը և պատյանը նորմալ պայմաններում պատրաստված են ածխածնային պողպատից, լրացուցիչ տարբերակ՝ չժանգոտվող պողպատից։

Մագնիսական հոսքաչափի պատյանի նյութի ընտրությունը. Հոսքամետրի պատյանի և եզրի նյութը չի շփվում ֆոսֆորական թթվի հետ: Նորմալ պայմաններում ածխածնային պողպատե պատյանը բավարար է: Այնուամենայնիվ, այն միջավայրը, որտեղ օգտագործվում է հոսքաչափը, երբեմն կարող է լինել կոռոզիոն, և օգտատերերը մտահոգված են, որ հոսքաչափի պատյանը կարող է կոռոզիա ենթարկվել երկարատև օգտագործումից հետո: silverinstruments.com-ը առաջարկում է 304 և 316 չժանգոտվող պողպատե պատյանների տարբերակներ, որտեղ չժանգոտվող պողպատե պատյանը ավելի դիմացկուն է կոռոզիոն միջավայրերին:

Ֆոսֆորական թթուն որոշակի չափով էլեկտրականություն է հաղորդում, սակայն էլեկտրամագնիսական հոսքաչափ օգտագործելուց առաջ կարևոր է որոշել ստուգվող ֆոսֆորական թթվի նվազագույն հաղորդականությունը : Շատ դեպքերում ֆոսֆորական թթվի հաղորդականությունը համապատասխանում է էլեկտրամագնիսական հոսքաչափերի բոլոր չափանիշներին: Սակայն սա պետք է ստուգվի ցանկացած կոնկրետ նոսրացված ֆոսֆորական թթվի համար:

Ջերմաստիճանի և ճնշման վարկանիշ. Ընտրեք գործընթացի պայմաններին համապատասխան ջերմաստիճանի և ճնշման վարկանիշը: Ավելի բարձր ջերմաստիճաններում ֆոսֆորական թթուն ավելի արագ է քայքայում նյութերը: Սա նշանակում է, որ բարձր ջերմաստիճանների դեպքում պետք է օգտագործել այնպիսի նյութեր, որոնք ավելի քիչ են ժանգոտվում:

Պաշտպանության մակարդակ. Քանի որ ֆոսֆորական թթվի առաջացման վայրը կարող է լինել կոշտ, խորհուրդ է տրվում ընտրել ավելի բարձր պաշտպանության մակարդակներով էլեկտրամագնիսական հոսքաչափեր, ինչպիսիք են IP67 կամ IP68, որպեսզի համոզվեք, որ դրանք լավ են աշխատում նման պայմաններում:

Ընտրեք ճշգրտության և միջակայքի համապատասխան չափը՝ հիմնվելով այն բանի վրա, թե ինչի եք իրականում կարիք ունենում: Կարող եք օգտագործել բարձր ճշգրտության էլեկտրամագնիսական հոսքաչափ, որը ճշգրտությամբ կազմում է մինչև ± 0.2%, եթե անհրաժեշտ է չափել իրերը շատ ճշգրիտ:

Ինչպե՞ս ճիշտ տեղադրել ֆոսֆորական թթվի էլեկտրամագնիսական հոսքաչափը։

Երբ չափում եք այնպիսի բաներ, ինչպիսին է ֆոսֆորական թթուն, որոնք դժվար է գտնել, շատ կարևոր է էլեկտրամագնիսական հոսքաչափերը ճիշտ տեղադրել, որպեսզի դրանք ճշգրիտ արժեքներ ցույց տան։

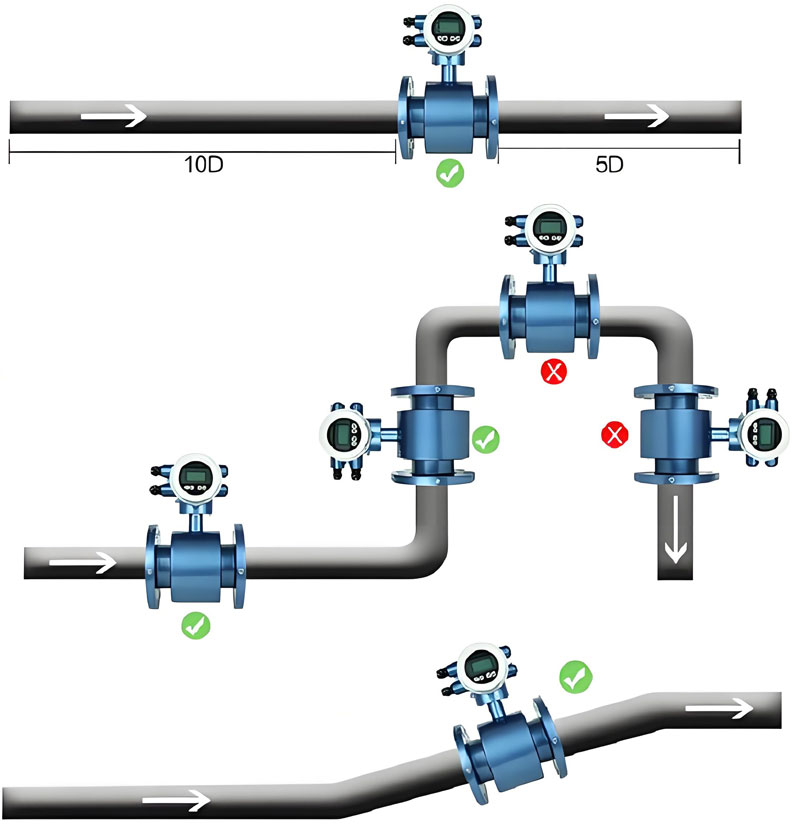

Լավագույն չափման արդյունքը ստանալու համար ճիշտ տեղադրեք թթվային հոսքաչափը

Տեղադրման լավագույն վայրի ընտրությունը. տեղադրեք էլեկտրամագնիսական հոսքաչափը խողովակաշարի այն մասում, որտեղ հեղուկը լցնում է այն: Պղպջակների առաջացումը կանխելու համար այն չպետք է տեղադրվի խողովակաշարի վերևի մասում: Դուք նաև պետք է խուսափեք այն տեղադրելուց այն վայրերում, որտեղ հավանական է բացասական ճնշում, քանի որ դա կարող է վնասել ծածկույթը:

Չափումների ճիշտությունը ապահովելու համար, էլեկտրամագնիսական հոսքաչափից առաջ և հետո պետք է լինի բավարար քանակությամբ ուղիղ խողովակի հատվածներ: Խողովակից առաջ գտնվող ուղիղ խողովակի հատվածը պետք է լինի խողովակի տրամագծի 5-10 անգամ մեծ, իսկ խողովակից հետո գտնվող ուղիղ խողովակի հատվածը՝ խողովակի տրամագծի 2-3 անգամ մեծ: Ուղիղ խողովակի հատվածի երկարությունը պետք է ավելի երկար լինի, եթե վերևում կան արմունկներ և փականներ, որոնք խոչընդոտում են հոսքը:

Հողանցման պահանջներ. Էլեկտրամագնիսական հոսքաչափերը պետք է ճիշտ հողանցվեն՝ ճիշտ աշխատելու համար: Համոզվեք, որ և՛ սարքավորումները, և՛ խողովակաշարային համակարգը պատշաճ կերպով հողանցված են: Դուք պետք է տեղադրեք հատուկ հողանցման օղակներ, եթե խողովակաշարը կառուցված չէ մետաղից կամ ծածկված է էլեկտրականություն չհաղորդող նյութերով: Ընդհանուր առմամբ, ֆոսֆորաթթվային խողովակները կարող են լինել պլաստիկ խողովակներ, այլ ոչ թե լայնորեն օգտագործվող երկաթե խողովակներ, քանի որ ֆոսֆորաթթվի լուծույթները ուժեղ կոռոզիոն են: Պլաստմասե խողովակների վրա էլեկտրամագնիսական հոսքաչափեր տեղադրելիս անհրաժեշտ է հողանցման օղակ, և մենք պետք է ընտրենք այնպիսի հողանցման օղակ, որը նույնն է, ինչ էլեկտրոդի նյութը:

Խողովակաշարերի հենարաններ . Մագնիսական հոսքաչափերը երբեմն շատ ծանր են, հատկապես մեծ տրամագծով մագնիսական հոսքի սենսորները, ինչպիսիք են 4 դյույմանոց թթվային հոսքաչափը կամ 6 դյույմանոց թթվային հոսքաչափը: Խողովակաշարերի կողմից հոսքաչափի մարմնի վրա առաջացող լարվածությունը նվազագույնի հասցնելու համար անհրաժեշտ է հենարաններ տեղադրել հոսքաչափի սենսորների մոտ:

Մագնիսական հոսքաչափի էլեկտրական տերմինալներ

Էլեկտրական միացում. Հետևեք ձեռնարկին, որը SHD շարքի մագնիսական հոսքաչափը միացնելու համար, խնդրում ենք ուշադրություն դարձնել հոսքաչափի վրա նշված անվանական ցուցանակին՝ անկախ նրանից, թե այն 24VDC է, թե 220V AC: Հատուկ ուշադրություն դարձրեք ազդանշանային մալուխի հողանցմանը և փոխանցմանը: Էլեկտրամագնիսական համատեղելիության հարցերը պետք է ավելի շատ ուշադրության արժանանան, երբ էլեկտրամագնիսական միջամտությունը մեծ է:

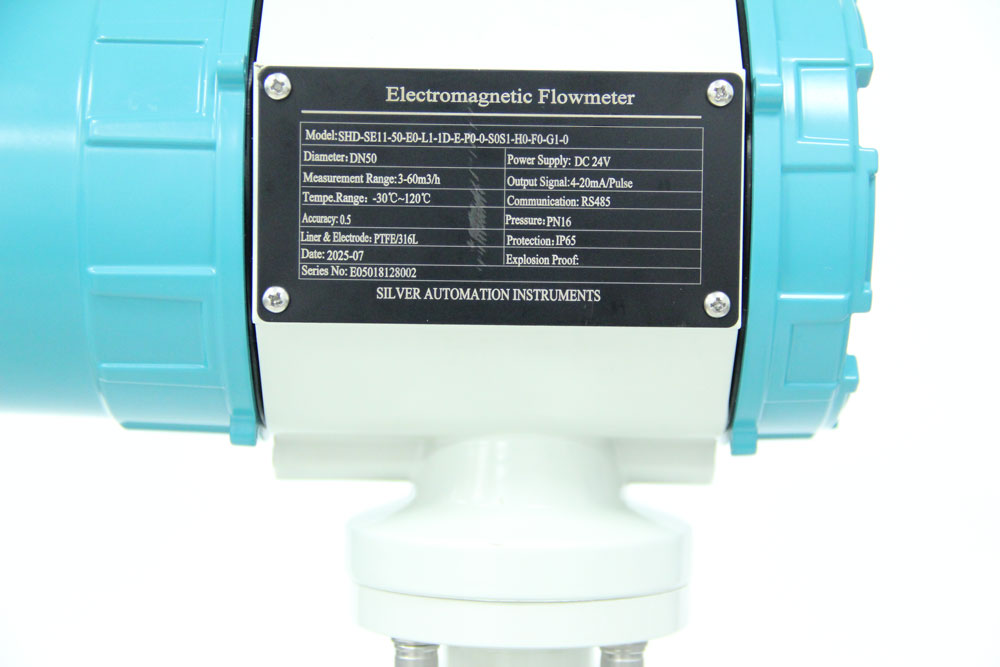

Ուշադրություն դարձրեք թթվային հոսքաչափի անվանական ցուցանակին։

Սպասարկում. Երբ տեղադրում եք silverinstrument.com կայքից էլեկտրամագնիսական հոսքաչափը, պետք է մտածեք այն մասին, թե ինչպես է այն սպասարկվելու ապագայում և համոզվեք, որ դրա շուրջը բավարար տարածք կա ինժեներական ստուգման և պարբերական սպասարկման աշխատանքների համար։

Իր աշխատանքի և պատրաստման եղանակի շնորհիվ էլեկտրամագնիսական հոսքաչափը ֆոսֆորական թթվի հոսքի արագությունը չափելու իդեալական մեթոդ է: Այն շարժական մասեր չունի, և ֆոսֆորական թթուն այն չի կլանի: Այն շատ կայուն է, ունի ցածր ճնշման կորուստ և կարող է օգտագործվել բազմաթիվ նպատակներով:

Ֆոսֆորական թթուն չափելու համար էլեկտրամագնիսական հոսքաչափ ընտրելիս և օգտագործելիս ամենակարևորը համապատասխան նյութերն ընտրելն է, հատկապես ծածկույթի և էլեկտրոդների համար: Բացի այդ, սարքավորումների պատշաճ աշխատանքը և կայունությունը ժամանակի ընթացքում պահպանելու համար կարևոր են նաև ճիշտ տեղադրումը և սպասարկումը:

Տեխնոլոգիայի կատարելագործմանը զուգընթաց էլեկտրամագնիսական հոսքաչափերը կշարունակեն կատարելագործվել քայքայիչ միջավայրերի չափման գործում: Սա դրանք կդարձնի ավելի լավ միջոց քիմիական նյութերի, օրինակ՝ ֆոսֆորական թթվի քանակական որոշման համար:
