Քիմիական և թթվային հոսքաչափերի վերջնական ուղեցույցը

Ինչպես ընտրել ճիշտ հոսքաչափը կոռոզիոն քիմիական նյութերի և թթուների համար

Քիմիական վերամշակման արդյունաբերության մեջ հեղուկների ճշգրիտ և, ամենակարևորը, անվտանգ չափումը միայն արդյունավետության հարց չէ, այլ հիմնական պահանջ: Հոսքի չափման գործիքավորումը յուրահատուկ և դժվար խնդիր ունի թթուների և քիմիական նյութերի հետ կապված: Ճիշտ քիմիական հոսքաչափի ընտրությունը ինժեների կողմից կատարվող ամենակարևոր բաներից մեկն է: Դա պայմանավորված է նրանով, որ որոշ թթուներ շատ կոռոզիվ են և կարող են փչացնել սովորական մետաղները, մինչդեռ մյուսները արժեքավոր լուծիչներ են, որոնք պետք է ճշգրիտ դեղաչափվեն:



Սխալ ընտրություն կատարելը կարող է հանգեցնել հոսքի գործիքների կոտրման, վտանգավոր արտահոսքերի, ոչ ճշգրիտ խմբաքանակների և մեծ դրամական կորուստների: Այս ուղեցույցը լիարժեք պատկերացում է տալիս քիմիական և թթվային հոսքի ճշգրիտ չափման համար անհրաժեշտ գործիքների և նյութերի մասին: Մենք կխոսենք խնդիրների մասին, կանդրադառնանք աշխատանքի համար լավագույն չափիչ տեխնոլոգիաներին և կանդրադառնանք որոշ կոնկրետ կիրառությունների, ինչը այն դարձնում է ամբողջական ուղեցույց նրանց համար, ովքեր պետք է չափեն ագրեսիվ և դժվար հեղուկներ:

Ինչո՞ւ է քիմիական նյութերի և թթուների չափումն այդքան դժվար։

Քիմիական նյութերի կամ քայքայիչ հեղուկների հետ աշխատանքը պահանջում է ոչ միայն ստանդարտ հոսքաչափ։ Հիմնական խնդիրներն են՝

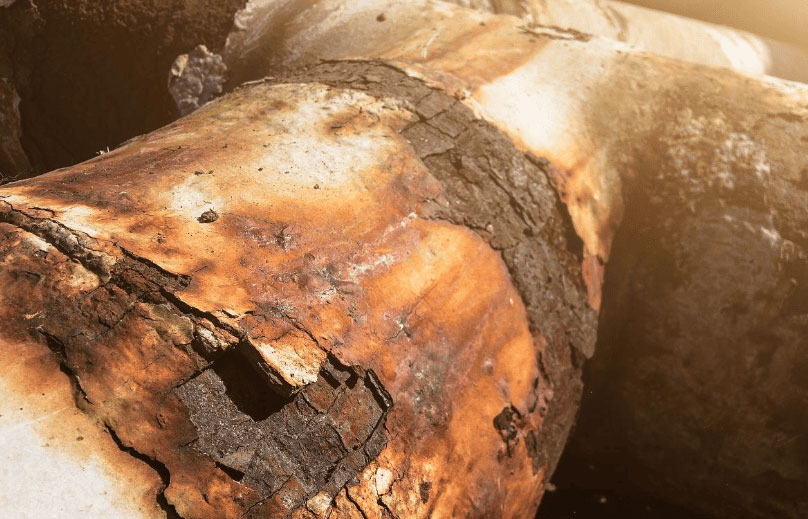

• Կոռոզիա. Սա ամենակարևոր բանն է, որի մասին պետք է անհանգստանալ: Ուժեղ թթուները կամ կոռոզիոն հեղուկները և հիմքերը կարող են արագորեն քայքայել մետաղները, ինչպիսին է ածխածնային պողպատը, առաջացնելով հաշվիչների խափանում և վտանգավոր արտահոսքեր:
• Անվտանգություն. թունավոր կամ դյուրավառ քիմիական նյութերի արտահոսքը կարող է շատ վնասակար լինել մարդկանց և շրջակա միջավայրի համար։
• Քիմիական արդյունաբերությունը աշխատում է բոլոր տեսակի հեղուկների հետ։ Սա ներառում է ջրի տեսք ունեցող բարակ լուծիչներ, մածուցիկ պոլիմերներ, կրիոգեն հեղուկներ և բարձր ջերմաստիճանի հեղուկներ։ Ավելին, ագրեսիվ միջավայրերի հետ աշխատանքը տարածված է, որը ներառում է թթուների լայն տեսականի, ինչպիսիք են աղաթթուն, ազոտական թթուն և ծծմբական թթուն, ինչպես նաև հղկող թթվային խառնուրդներ, ալկալային լուծույթներ և օքսիդացնող նյութեր։
• Մաքրության պահանջներ. էլեկտրոնիկայի կամ դեղագործության նման ոլորտներում հեղուկը չպետք է աղտոտվի հոսքի սենսորով։

---

Առաջին քայլը։ Նյութի ընտրությունը ամենակարևորն է

Ցանկացած հաջողակ [քիմիական ազդեցությանը դիմացկուն հոսքաչափի] հիմքը հոսքի սենսորի կառուցվածքի նյութն է (կամ մենք այն անվանում ենք հոսքի սենսորի թաց մասեր): Թրջված մասերը՝ քայքայիչ հեղուկին դիպչող ցանկացած բաղադրիչ, պետք է լիովին քիմիապես համատեղելի լինի:

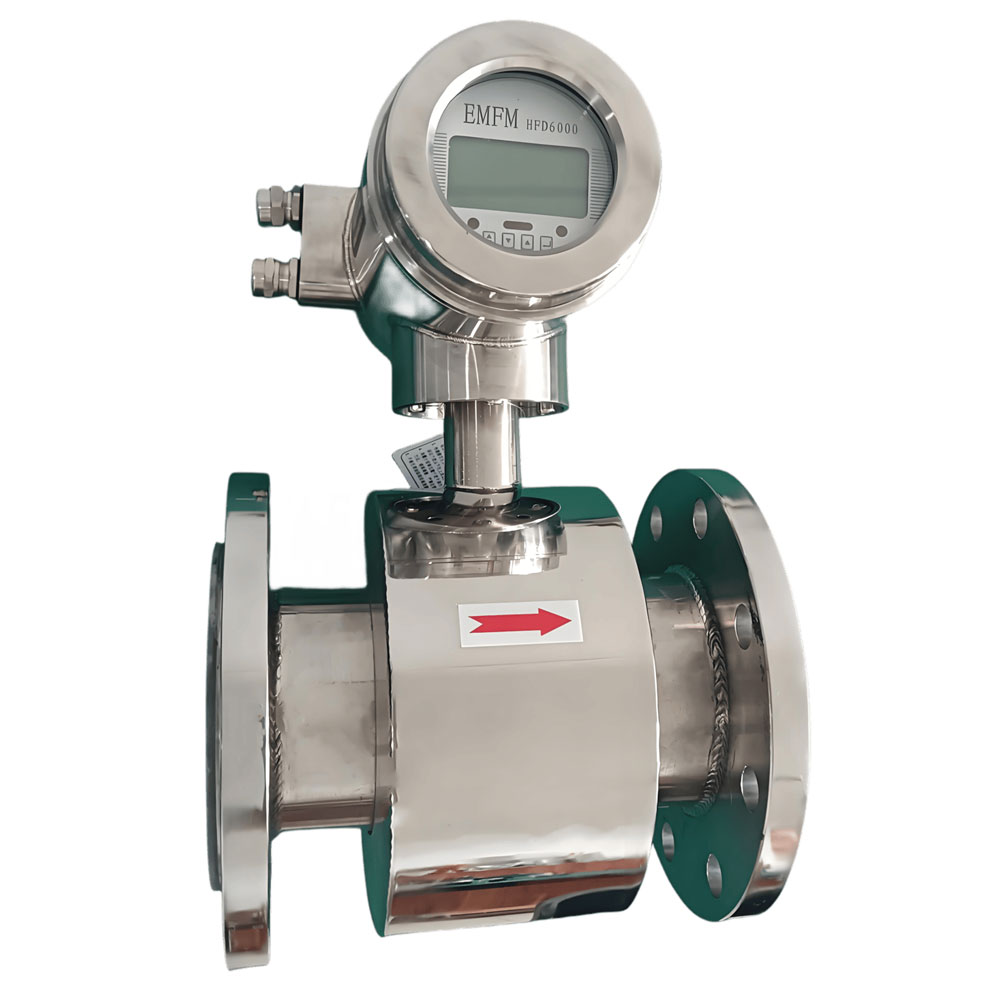

• 316L չժանգոտվող պողպատ. Հուսալի, ընդհանուր նշանակության ընտրություն՝ պակաս ագրեսիվ քիմիական նյութերի, թթուների, լուծիչների և յուղերի համար:

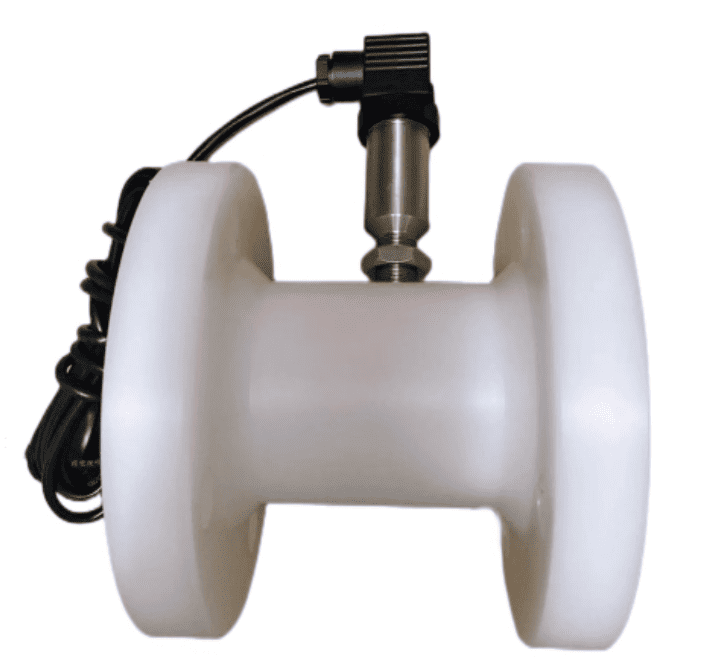

• Պլաստմասսաներ (PP, PVDF). որոշակի թթուների և հիմքերի համար մատչելի տարբերակներ, որոնք հաճախ օգտագործվում են [կորոզիվ հեղուկների տուրբինային հոսքաչափերում] : Սակայն այս տեսակի հոսքաչափը չի կարող դիմանալ բարձր ճնշմանը, թթուների համար պլաստիկ հոսքաչափի նորմալ ճնշումը մոտ 1 ոբար է:

• PTFE/PFA ծածկույթներ. Այս ֆտորպոլիմերները կիրառվում են որպես ծածկույթ մետաղական չափիչի մարմնի ներսում: Դրանք ապահովում են գրեթե համընդհանուր քիմիական դիմադրություն և հանդիսանում են մագնիսական հոսքաչափերի կամ մետաղական խողովակային ռոտամետրերի ստանդարտը թթվային կիրառություններում:

• Էկզոտիկ համաձուլվածքներ (Հաստելոյ, տանտալ, տիտան) . ամենաագրեսիվ քիմիական նյութերի համար, որտեղ չժանգոտվող պողպատը անբավարար է, այս համաձուլվածքները ապահովում են գերազանց կոռոզիոն դիմադրություն: Օրինակ՝ տանտալը հիանալի է ծծմբական թթվի կամ HCL հոսքի չափման համար, պլատինը նախատեսված է բոլոր կոռոզիոն հեղուկների համար, իսկ տիտանը կարող է օգտագործվել ծովի ջրի, կալիումի հիդրօքսիդի, նատրիումի հիդրօքսիդի, ֆոսֆորական թթվի և այլ միջավայրերի չափման համար:

---

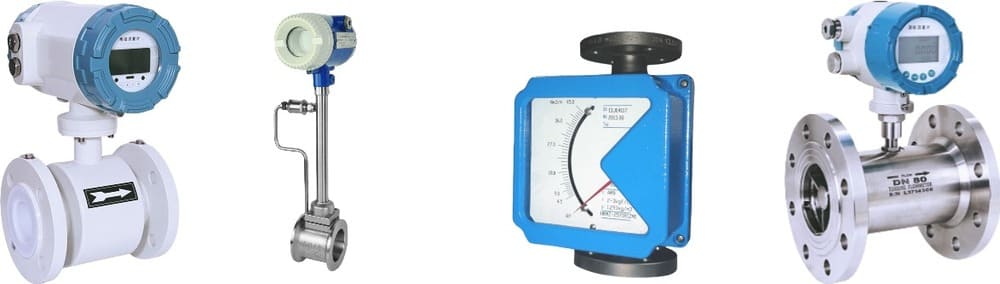

Քիմիական և թթվային հոսքաչափերի տեխնոլոգիաների մանրամասն ուղեցույց

Չկա մեկ տեխնոլոգիա, որը կատարյալ լինի յուրաքանչյուր քիմիական նյութի համար։ Ընտրությունը կախված է հեղուկի հատկություններից (հաղորդականություն, մածուցիկություն, ջերմաստիճան, ճնշում, պինդ նյութերի առկայություն) և չափման նպատակից, ինչպես նաև օգտագործողի բյուջեից։

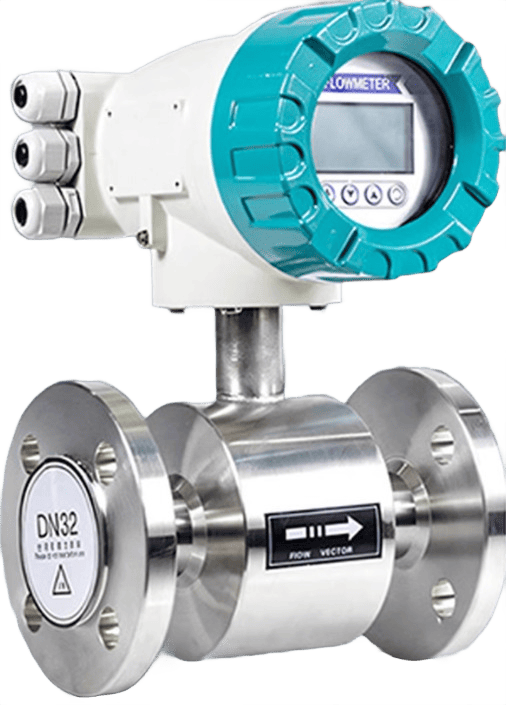

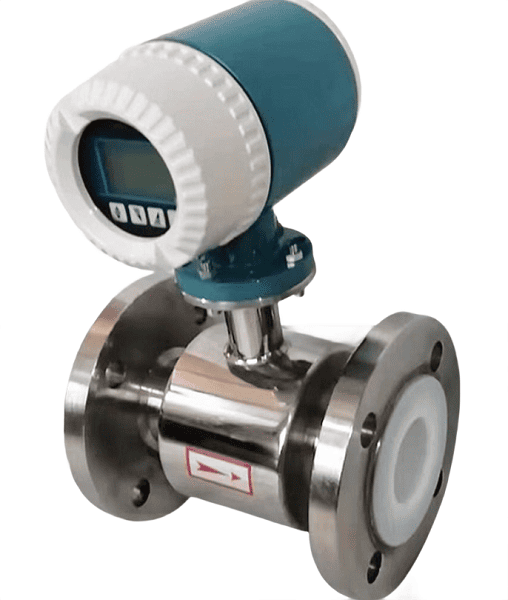

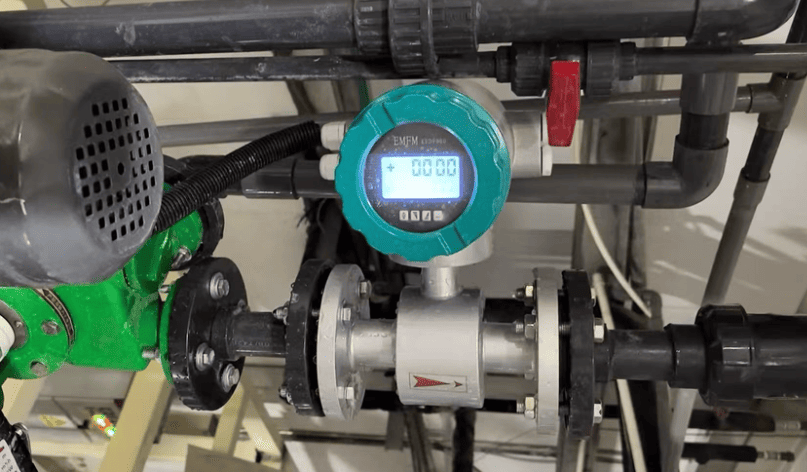

Մագնիսական հոսքաչափեր. հաղորդիչ քիմիական նյութերի ստանդարտ

Ձեր էլեկտրամագնիսական հոսքաչափի ճշգրտությունն ու երկարակեցությունն ապահովելու համար կարևոր է ընտրել ճիշտ ծածկույթը և էլեկտրոդի նյութը: Մենք ներբեռնել ենք համապարփակ ընտրության ուղեցույց, որը ներառում է թրջված մասերի նյութեր, որոնք հարմար են թթուների, ալկալիների և քիմիական միջավայրերի լայն շրջանակի համար: Այս փաստաթուղթը տրամադրում է մասնագիտական ուղեցույց, որը ձեզ անհրաժեշտ է ձեր կոնկրետ կիրառման համար առավել հարմար նյութեր ընտրելու համար:

Մագնիսական հոսքաչափի էլեկտրոդների և միջադիրների ընտրության ուղեցույց

Ահա տեսանյութ՝ մագնիսական տիպի թթվային հոսքաչափի մասին լրացուցիչ տեղեկություններ ստանալու համար։

---

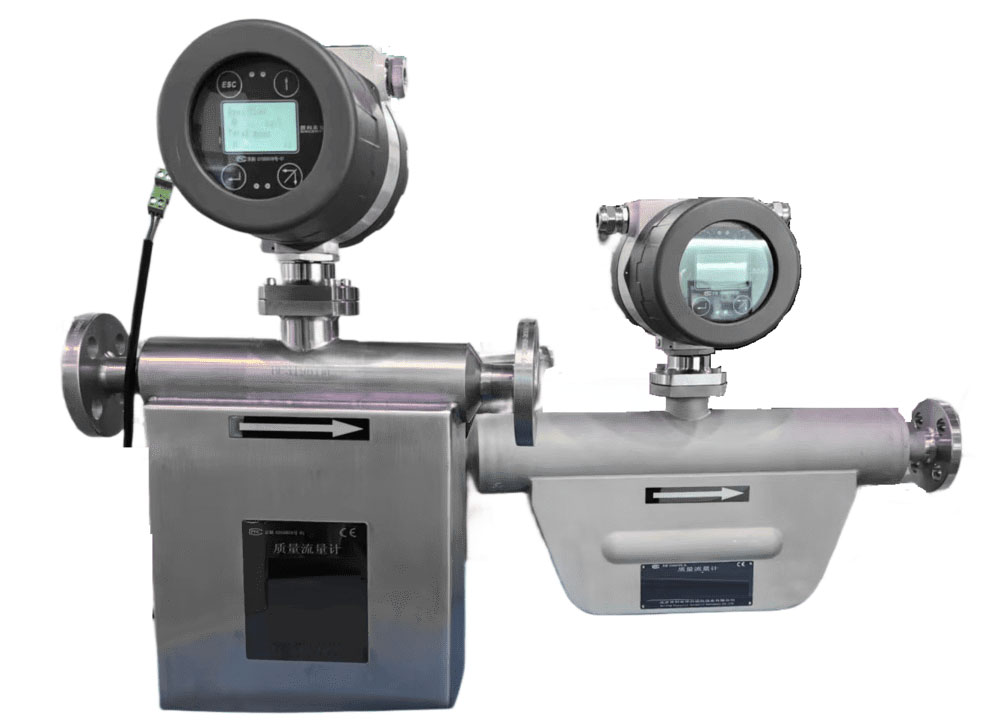

Կորիոլիսի զանգվածային հոսքի չափիչներ՝ առավելագույն ճշգրտության և բազմակողմանիության համար

---

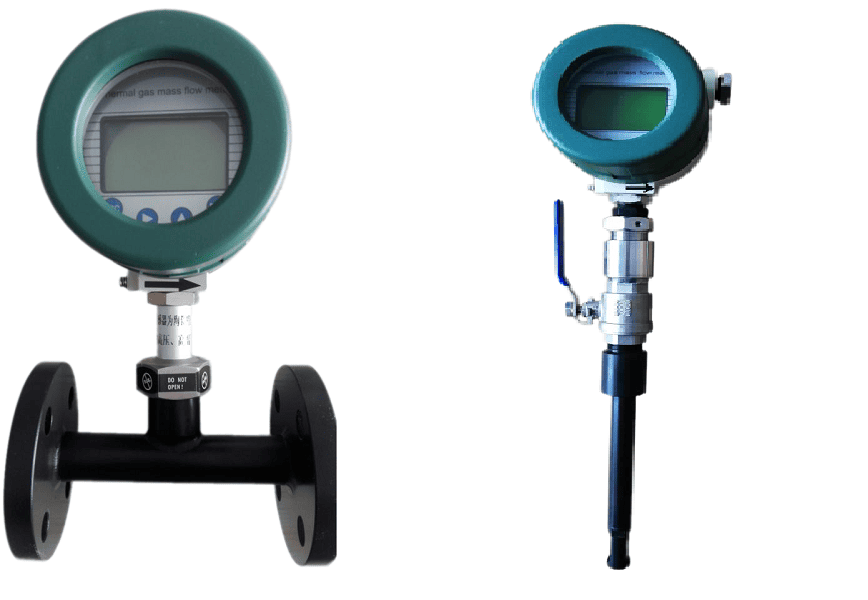

Ջերմային զանգվածային հոսքի չափիչներ. ընտրություն կոռոզիոն գազերի համար

---

Պլաստիկ հոսքաչափեր (տուրբինային և օվալաձև ատամնանիվային հոսքաչափեր)

---

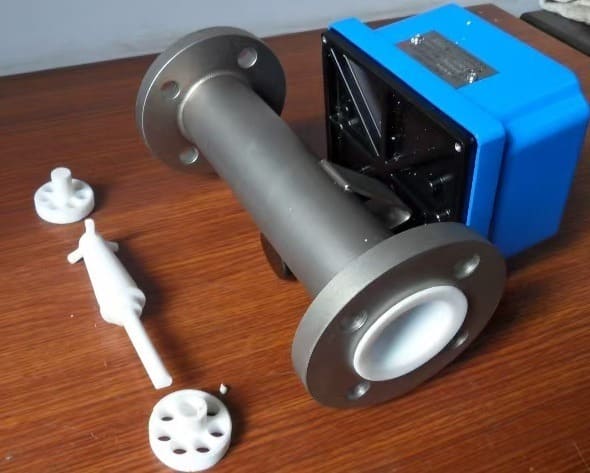

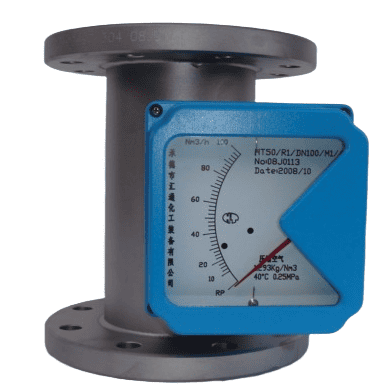

Մետաղական խողովակի ռոտաչափեր

---

Հոսքի չափիչի համեմատություն կոռոզիոն քիմիական նյութերի համար

Չափման հետ կապված կոնկրետ խնդիրների լուծում

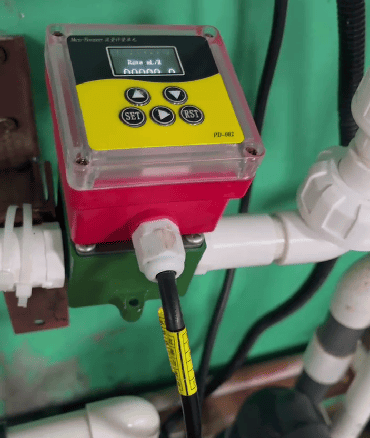

Ցածր հոսքի արագությունների չափում և քիմիական նյութերի դեղաչափում

Քիմիական ճշգրիտ չափաբաժինը պահանջում է հոսքի սենսոր, որը կարող է ճշգրտորեն չափել շատ փոքր ծավալներ: Միկրո Կորիոլիսի չափիչները և փոքր դրական տեղաշարժի չափիչները հատուկ նախագծված են դրա համար: [Ցածր հոսքի քիմիական հոսքաչափի] ընտրությունը կարևոր է լաբորատորիաներում, փորձնական կայաններում և հավելանյութերի ներարկման համակարգերում ցածր հոսքի քիմիական չափման կիրառությունների համար: Այս [քայքայիչ հեղուկների փոքր հոսքաչափերը] ապահովում են, որ նույնիսկ ամենափոքր քանակությունները չափվեն բարձր ճշգրտությամբ, այս միկրոքիմիական հոսքաչափը կարող է լինել ցածր հոսքի միավորով՝ մլ/րոպե (կամ խմ հոսքի միավոր) կամ կգ/ժ կամ գ/ժ (գրամ ժամում): Ստորև բերված տեսանյութը ցույց է տալիս միկրոզանգվածային հոսքաչափ քիմիական չափման համար:

Բարձր ջերմաստիճանների և ճնշումների կառավարում

Քիմիական գործընթացները հաճախ ներառում են բարձր ջերմաստիճաններ և ճնշումներ, որոնք պահանջում են չափիչի ամուր կառուցվածք: Հոսքի չափիչի տեսակների, սենսորների նյութերի, եզրերի վարկանիշների և սենսորների դիզայնի ընտրությունը շատ կարևոր է: Այս պայմաններում կարևոր է նաև ճշգրիտ չափել ճնշումը հատուկ [քայքայիչ գազի կամ հեղուկի ճնշման փոխանցիչով] : Մեր SH-CMF Coriolis հոսքաչափը կարող է աշխատել քայքայիչ միջավայրերի հետ մինչև 350°C ջերմաստիճաններում: Ի տարբերություն դրա, պլաստիկ հոսքաչափերի մեծ մասը սահմանափակված է իրենց նյութական հատկություններով, սովորաբար առավելագույն աշխատանքային ջերմաստիճանը 60°C-ից մինչև 100°C է, իսկ ճնշման վարկանիշը 145 psi սահմաններում է:

---

Կիրառություններ՝ Հոսքի չափիչներ որոշակի քիմիական նյութերի համար

[Քիմիական թթվային հոսքաչափի] իրական փորձությունը դրա արդյունավետությունն է որոշակի, մարտահրավերներով լի հեղուկների հետ։ Silver Automation Instruments-ը ապահովում է ապացուցված լուծումներ լայն տեսականիի միջավայրերի համար։

Ուժեղ թթուների չափում

[Թթվակայուն հոսքաչափի] ընտրությունը կախված է բացառապես կոնկրետ թթվից, դրա կոնցենտրացիայից և ջերմաստիճանից։

• Աղաթթու (HCl):

PTFE ծածկույթներով և տանտալային էլեկտրոդներով մագնիսական հոսքաչափերը հիանալի ընտրություն են [ HCl հոսքը ] չափելու համար: Այնուամենայնիվ, բարձր ջերմաստիճաններում կամ բարձր կոնցենտրացիաներում HCl-ի դեպքում խորհուրդ ենք տալիս արդիականացնել այն պլատինե էլեկտրոդներով և PFA ծածկույթով՝ ավելի բարձր դիմադրության համար: Խնդրում ենք նկատի ունենալ. Ստանդարտ պայմանների համար էլեկտրամագնիսական հոսքաչափի համար բավարար է ածխածնային պողպատե պատյանը: Այնուամենայնիվ, եթե արտաքին միջավայրը կոռոզիվ է, մենք կարող ենք արդիականացնել պատյանը՝ այն դարձնելով 304 կամ 316 չժանգոտվող պողպատից:

• Ծծմբական թթու (H₂SO₄):

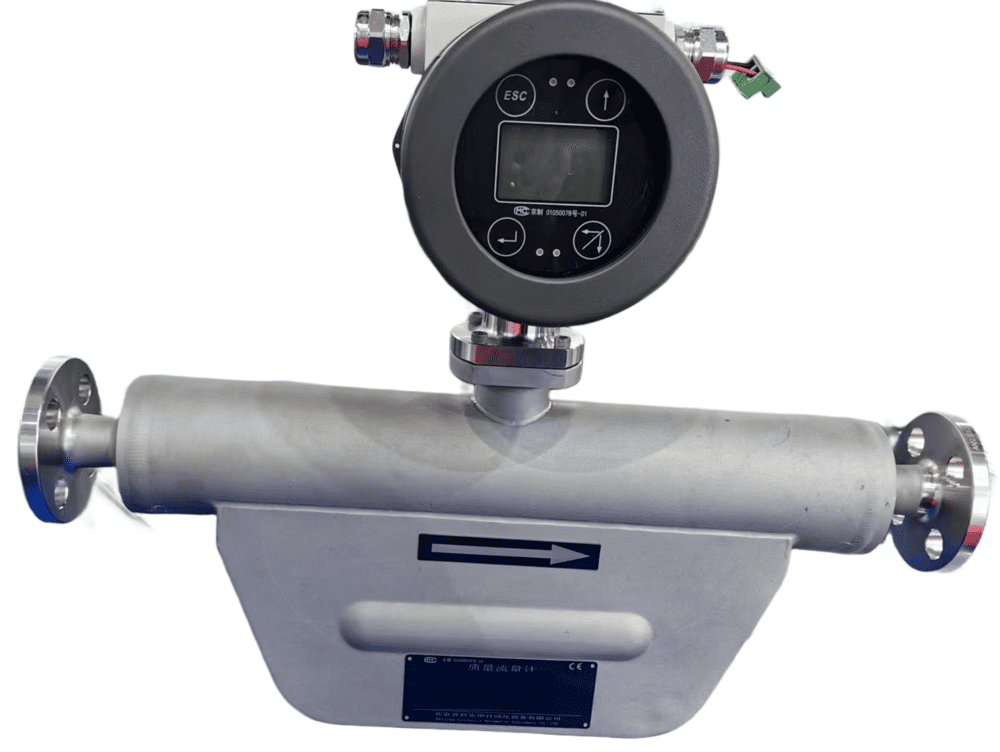

Խտացված ծծմբական թթվի համար հաճախ անհրաժեշտ է Կորիոլիսի զանգվածային հոսքի չափիչ՝ Հաստելոյ C սենսորով: Մենք առաջարկում ենք հատուկ լուծումներ, ինչպիսին է մեր [սուլֆոնաթթվի զանգվածային հոսքի չափիչը] : Ընդհանուր նշանակության կիրառությունների համար. Շատ դեպքերում, երբ բարձրակարգ ճշգրտությունը կարևոր չէ, կայուն և հուսալի չափումներ կարելի է ստանալ ավելի տնտեսող տարբերակներով: Դրանք ներառում են PTFE ծածկույթով փոփոխական մակերեսի (ռոտամետր) հոսքի չափիչ կամ PTFE ծածկույթով և տանտալային էլեկտրոդներով հագեցած մագնիսական հոսքի չափիչ:

• Ազոտական թթու (HNO₃):

316L չժանգոտվող պողպատը հաճախ բավարար է ազոտական թթվի համար, ինչը հարմար է դարձնում տարբեր տեխնոլոգիաների համար: Իմացեք ավելին մեր [HNO₃ հոսքաչափի] տարբերակների մասին:

• Այլ թթուներ՝

Մենք լուծումներ ենք տրամադրում այլ թթուների լայն շրջանակի համար, որոնց մասին մանրամասն նկարագրված է մեր [ թթվային հոսքաչափի կիրառման հղումներ ]-ում, ինչպես նաև որոշակի տեսակների համար, ինչպիսիք են [ կրոտոնաթթուն ] կամ քացախաթթուն ։

Հիմքերի և ալկալիների (կաուստիկների) չափում .

Նատրիումի հիդրօքսիդի (NaOH) նման կաուստիկ նյութերի չափումը պահանջում է նյութի ուշադիր ընտրություն՝ կոռոզիայից խուսափելու համար: Կորիոլիսը [նատրիումի հիդրօքսիդի զանգվածային հոսքաչափ] ապահովում է բարձր ճշգրտություն կոնցենտրացիայի վերահսկման համար: [Ինչպես ընտրել կաուստիկ սոդայի հոսքաչափի ճիշտ տեսակը] հասկանալը հաջող տեղադրման բանալին է:

Այլ մարտահրավեր նետող քիմիական նյութերի չափում

Մեր փորձը տարածվում է արդյունաբերության ամենաբարդ հեղուկներից մի քանիսի վրա։

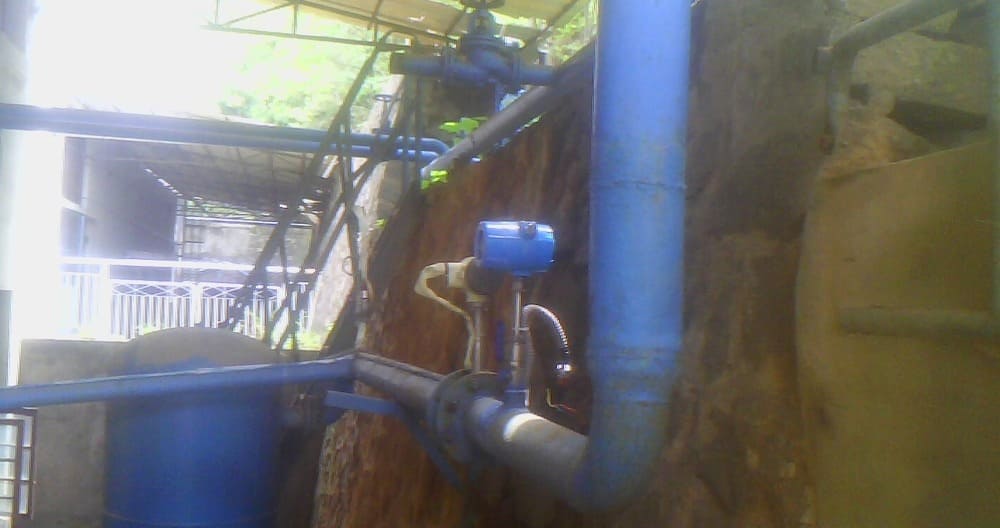

• Քլորային գազ։

Այս խիստ թունավոր և քայքայիչ գազը պահանջում է մասնագիտացված [քլորի գազի հոսքաչափ] , որը սովորաբար ջերմային զանգվածի տեսակ է՝ կոռոզիակայուն նյութերից, կամ լավագույն ընտրությունը Կորիոլիսի քլորի հոսքաչափն է: Մենք նաև մատակարարում ենք [քլորի ճնշման չափիչներ] :

• Հալված ծծումբ։

Այս եզակի կիրառությունը ներառում է չափազանց բարձր ջերմաստիճաններ և պնդացման ռիսկ: Իմացեք [ինչպես գտնել հալված ծծմբի համար հարմար հոսքաչափ] մեր մանրամասն ուղեցույցից:

• Հեղուկ մետաղներ՝

[Հեղուկ լիթիումի և նատրիումի] նման հեղուկների չափումը պահանջում է բարձր մասնագիտացված Կորիոլիսի չափիչներ, որոնք նախատեսված են ծայրահեղ ջերմաստիճանների համար։

---

Եզրակացություն. Ձեր գործընկերը քիմիական հոսքի չափման համար

Հարցին [ ինչ է հոսքաչափը քայքայիչ հեղուկների համար ] միանշանակ պատասխան չկա։ Լավագույն ընտրությունը բարդ որոշում է՝ հիմնված քիմիական համատեղելիության, գործընթացի պայմանների, հոսքաչափի վրա ձեր ծախսի և կատարողականի պահանջների վրա։ Ստանդարտ [ 1 դյույմանոց քիմիական հոսքաչափ ]-ից մինչև մեծ տրամագծով, համաձուլվածքային կորպուսով սենսոր, ճիշտ գործիքը այն է, որը հատուկ նախատեսված է ձեր կիրառման համար։
«Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ում մենք մասնագետներ ենք [քիմիական չափման հոսքաչափերի] ոլորտում: Մեր փորձառու ինժեներները կարող են վերլուծել ձեր գործընթացը և խորհուրդ տալ ամուր, հուսալի և ճշգրիտ [քիմիական թվային հոսքաչափ] , որը կբավարարի [ քիմիական և նավթաքիմիական արդյունաբերության ] եզակի մարտահրավերները: Կապվեք մեզ հետ այսօր՝ խորհրդատվության համար:

Հաճախակի տրվող հարցեր (FAQ) քիմիական և թթվային հոսքաչափերի վերաբերյալ

1. Ո՞րն է ամենակարևոր գործոնը քիմիական նյութերի հոսքաչափ ընտրելիս։
Ամենակարևոր գործոնը նյութի համատեղելիությունն է: Հոսքի չափիչի թրջված մասերը (հեղուկին դիպչող ցանկացած բաղադրիչ) պետք է լիովին դիմացկուն լինեն տվյալ քիմիական նյութի քայքայիչ հատկություններին: Նյութի սխալ ընտրությունը կարող է հանգեցնել սենսորի արագ խափանման և վտանգավոր արտահոսքերի:

2. Ո՞ր հոսքաչափն է լավագույնը ընդհանուր նշանակության հաղորդիչ թթուների և հիմքերի համար։
Ջրային հիմքով թթուների և ալկալիների նման հաղորդիչ քիմիական նյութերի մեծ մասի համար մագնիսական հոսքաչափը արդյունաբերության ստանդարտն է: Դրա անխոչընդոտ դիզայնը (կամ մենք այն անվանում ենք լիարժեք հոսքի սենսորի դիզայն) շարժական մասեր չունի, ինչը այն դարձնում է խիստ հուսալի: Ճիշտ ոչ ռեակտիվ էլեկտրոդներ և դիմացկուն PTFE կամ PFA ծածկույթ ընտրելով՝ այն կարող է համեմատաբար ցածր գնով կարգավորել քայքայիչ հեղուկների լայն տեսականի:

3. Ե՞րբ պետք է օգտագործեմ Կորիոլիսի զանգվածային հոսքաչափ քիմիական նյութերի համար։
Կորիոլիսի զանգվածային հոսքի չափիչը լավագույն ընտրությունն է ամենաբարձր ճշգրտություն պահանջող կիրառությունների համար, երբ անհրաժեշտ է հեղուկի ուղղակի զանգվածը չափել կամ շաղախի հետ աշխատելիս: Քանի որ այն անխոցելի է հեղուկի խտության և մածուցիկության փոփոխությունների նկատմամբ, այն իդեալական է կարևոր գործընթացների կառավարման համար և կարող է պատրաստվել էկզոտիկ համաձուլվածքներից, ինչպիսիք են Հաստելլոյը կամ Տանտալը՝ ամենաագրեսիվ քիմիական նյութերի համար:

4. Ինչպե՞ս չափել քլորի նման քայքայիչ գազերի հոսքը։
Կոռոզիոն գազերի համար ստանդարտ տեխնոլոգիան ջերմային զանգվածային հոսքի չափիչն է: Այս չափիչները պատրաստված են մասնագիտացված կոռոզիոն դիմացկուն նյութերից՝ քլորի (չոր Cl₂), կենսագազի կամ H₂S պարունակող թթու գազի նման վտանգավոր գազերի զանգվածային հոսքը անվտանգ և ճշգրիտ չափելու համար:

5. Ո՞րն է ցածր հոսքի քիմիական նյութերի դեղաչափման լավագույն լուծումը։
Շատ ցածր հոսքի արագությունների (հաճախ մլ/րոպե) ճշգրիտ չափման համար, ինչպիսիք են քիմիական դեղաչափերը կամ լաբորատոր կիրառությունները, անհրաժեշտ է միկրոհոսքաչափ: Ե՛վ միկրո Կորիոլիսի հաշվիչները, և՛ փոքր պլաստիկ օվալաձև ատամնավոր հաշվիչները հատուկ նախագծված են այս խնդիրների համար՝ ապահովելով բարձր ճշգրտություն ամենափոքր ծավալների համար:

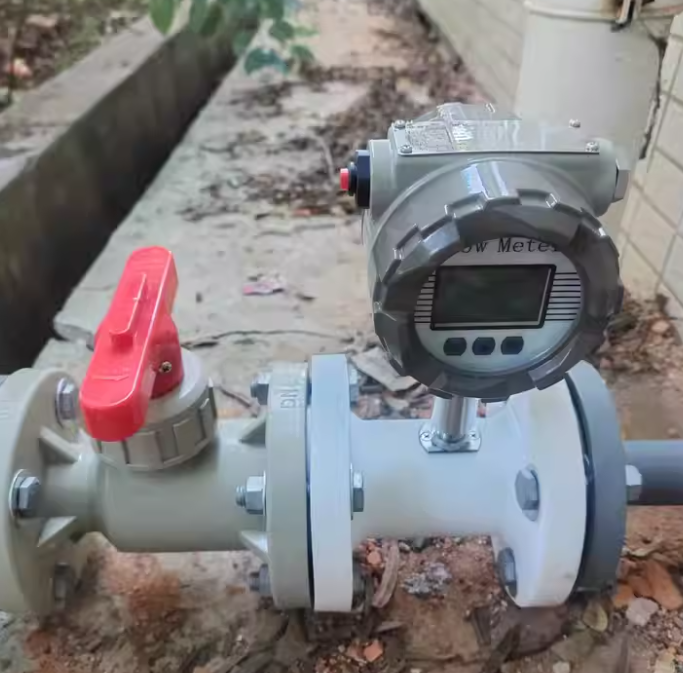

6. Կարո՞ղ է պլաստիկ հոսքաչափը օգտագործվել թթուների համար:
Այո, որոշակի կիրառությունների համար: PP-ի կամ PVDF-ի նման ինժեներական պլաստմասսաներից պատրաստված հոսքաչափերը կարող են լինել ծախսարդյունավետ տարբերակ ցածր ագրեսիվ քիմիական նյութերի համար ցածր աշխատանքային ճնշման դեպքում (սովորաբար 10 բարից ցածր): Այնուամենայնիվ, դրանք հարմար չեն պինդ նյութեր պարունակող հեղուկների համար, քանի որ շարժվող մասերը կարող են վնասվել:

7. Ինչպե՞ս չափել ուժեղ թթուն, ինչպիսին է խտացված ծծմբական թթուն (H₂SO₄):
Բարձր ագրեսիվ և կոնցենտրացված թթուների, ինչպիսին է H₂SO₄-ը, համար ստանդարտ չժանգոտվող պողպատե չափիչը բավարար չէ: Առաջարկվող լուծումը հաճախ Կորիոլիսի զանգվածային հոսքաչափն է՝ Հաստելոյ C սենսորով: Ավելի քիչ կարևոր կիրառությունների համար կայուն տարբերակ կարող է լինել նաև PTFE ծածկույթով և տանտալային էլեկտրոդներով մագնիսական հոսքաչափը:

8. Կարո՞ղ է մագնիսական հոսքաչափը չափել բոլոր թթուները։
Ոչ։ Մագնիսական հոսքաչափը կարող է չափել միայն էլեկտրահաղորդիչ հեղուկներ։ Չնայած ջրային հիմքով թթուների մեծ մասը հաղորդիչ է, այն չի աշխատի ոչ հաղորդիչ քիմիական լուծիչների կամ ածխաջրածինների համար։

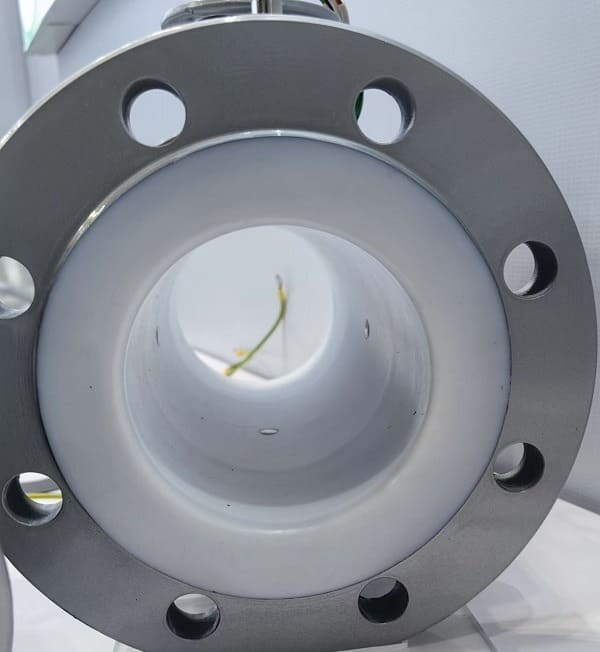

9. Ի՞նչ են միջադիրները և ինչո՞ւ են դրանք կարևոր թթվային հոսքաչափերի համար:
Ծածկույթները, որոնք սովորաբար պատրաստված են PTFE-ից կամ PFA-ից, ոչ ռեակտիվ թևքեր են, որոնք տեղադրվում են մագնիսական հոսքաչափի կամ մետաղական խողովակային ռոտաչափի մետաղական մարմնի ներսում: Ծածկույթը պաշտպանում է հաշվիչի մետաղական մարմինը կոռոզիայից, թույլ տալով օգտագործել ստանդարտ հաշվիչ բարձր ագրեսիվ հեղուկների համար:

10. Ինչպե՞ս են բարձր ջերմաստիճաններն ու ճնշումները ազդում քիմիական հոսքաչափի ընտրության վրա։
Բարձր ջերմաստիճաններն ու ճնշումները պահանջում են հաշվիչի ամուր կառուցվածք: Պլաստիկ հոսքաչափերը սովորաբար սահմանափակվում են ցածր ջերմաստիճաններով (60-100°C) և ճնշումներով (145 psi-ից ցածր): Ավելի ծայրահեղ պայմանների համար անհրաժեշտ են մետաղական կորպուսով սարքեր, ինչպիսիք են Կորիոլիսի կամ մագնիսական հոսքաչափերը՝ համապատասխան բարձր ճնշման եզրային վարկանիշներով:
