Հալված ծծմբի հոսքի ճշգրիտ չափում. Կորիոլիսի զանգվածային հոսքաչափեր
Որոշ ոլորտներում, ինչպիսիք են քիմիական նյութերը, պարարտանյութերը և վերամշակումը, հալված ծծմբի հոսքի նման կոշտ հեղուկների ճշգրիտ չափումը կենսական նշանակություն ունի գործընթացի կայունության, անվտանգության և արդյունավետության համար: Հալված ծծումբն ունի յուրահատուկ մարտահրավերներ՝ բարձր ջերմաստիճաններ (130-155°C / 266-311°F), հնարավոր կոռոզիոնություն (H₂S, թթու) և արագ պնդացում սառեցման դեպքում:
Կորիոլիսի զանգվածային հոսքի չափիչները (CMF) ներկայումս հոսքի չափման լավագույն լուծումն են՝ զանգվածային հոսքը ուղղակիորեն չափելու և այս պահանջկոտ պայմաններին դիմակայելու իրենց ունակության շնորհիվ:
Հալված ծծմբի հոսքի չափումը դժվար աշխատանք է
Ինչու է Կորիոլիսի հոսքաչափը աշխատում հալված ծծմբի համար
1.
Հեղուկ ծծմբի զանգվածային հոսքի ուղղակի չափում. Հալված ծծմբի խտությունը փոխվում է ջերմաստիճանի հետ (~1800 կգ/մ³): Ավանդական ծավալային հոսքաչափերը (
մրրկային հոսքաչափ ,
մագնեզիումաչափ ) զանգվածային հոսքը հաշվարկելու համար անհրաժեշտ են լրացուցիչ գործիքային սենսորներ, ինչը բարդություն և սխալ է ավելացնում ծծմբի փուլային փոփոխության կետի մոտ: Կորիոլիսի չափիչները զանգվածային հոսքը ուղղակիորեն արտածում են՝ վերացնելով այս սխալի աղբյուրը. իդեալական է խստորեն կարգավորվող ծծմբի ջերմաստիճանների համար (նորմալ ~145°C): Ճշգրտություն՝ ≤ ±0.5% ցուցմունք, կրկնելիություն ≤ 0.05%:

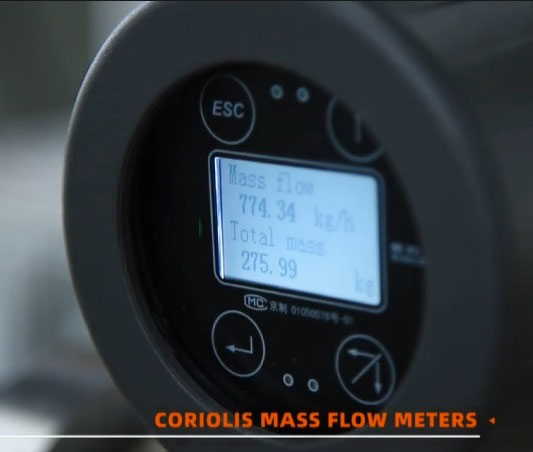

Հեղուկ ծծմբի զանգվածի հոսքի ուղղակի չափում և ցուցում
2.
Հեղուկի փոփոխություններից չի տուժում. Կորիոլիսի չափիչները անզգայուն են մածուցիկության, ճնշման և ջերմաստիճանի տատանումների նկատմամբ տվյալ միջակայքում: Ծծմբի ցածր մածուցիկությունը (նորմալ՝ ~8 cP, միջակայք՝ 7-10 cP) չի ազդում Կորիոլիսի չափիչի ճշգրտության վրա, ապահովելով հոսքի հուսալի չափում:
3.
Կորիոլիսի հոսքաչափի միջոցով հեղուկների խառնուրդների կառավարում. Արդյունաբերական հալված ծծումբը պարունակում է պինդ նյութեր (≤0.5% զանգված՝ ածխածին, մոխիր), լուծված H₂S գազ (≤700 ppm) և խոնավություն (≤0.8% զանգված): Կորիոլիսի հաշվիչները ավելի լավ են հանդուրժում փոքր երկֆազ հոսքը (պինդ նյութեր/գազ, գազը պարունակում է 5%-ից պակաս) քան շատ այլընտրանքներ, ինչպիսիք են
օվալաձև ատամնավոր հոսքաչափերը , օվալաձև ատամնավոր հոսքաչափերը կարող են խցանվել հեղուկի խառնուրդներից: Պահպանելով աշխատանքը նշված սահմաններում: Կորիոլիսի հոսքաչափը հարմար է «պինդ կամ երկֆազ խառը հեղուկի» համար:
Կորիոլիսի չափիչները հեշտությամբ կարողանում են չափել անմաքուր հալված ծծմբի հոսքը Կարևոր ճարտարագիտական ընտրություն՝ ճիշտ հալված ծծմբի հոսքի սենսոր ընտրելու համար
1. Հոսքի սենսորի նյութի ընտրություն (կոռոզիայի դիմադրությունը կարևոր է)
- Հոսքի չափիչի թրջված մասերը (խողովակ, միացումներ). պետք է դիմակայեն հալված ծծմբից և խառնուրդներից (H₂S, թթուներ) առաջացող կոռոզիային: Որոշ գնորդներ պահանջում են համապատասխանություն NACE MR0175/ISO 15156 ստանդարտին (սուլֆիդային լարվածության ճաքերի նկատմամբ դիմադրություն - SSC): Coriolis հոսքի չափիչը պատրաստված է 316L չժանգոտվող պողպատից, որը կարող է օգտագործվել ծծմբի չափման համար:
- Ընդհանուր տարբերակներ՝

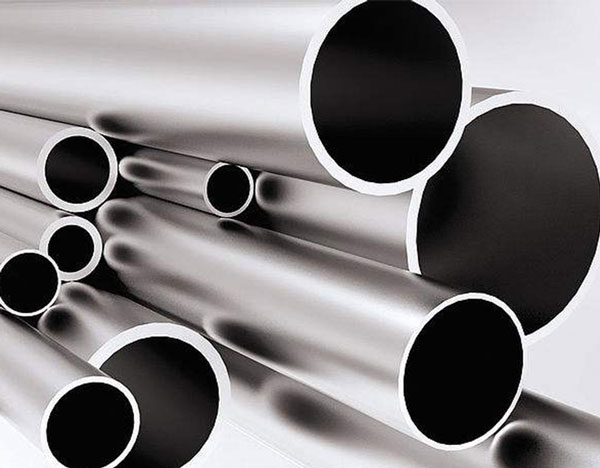

- • 316L չժանգոտվող պողպատ (SS316L): silverinstruments.com կայքի Կորիոլիսի հոսքաչափը սա նշում է պատյանի և թրջված մասերի համար: 316L չժանգոտվող պողպատն ապահովում է լավ ընդհանուր կոռոզիոն դիմադրություն և բավարար քլորիդի դիմադրություն: Այն մատչելի, լայնորեն օգտագործվող լուծում է հալված ծծմբի սպեցիֆիկացիաների սահմաններում գտնվող պայմանների համար (H₂S≤700 ppm, թթվայնություն≤0.02% wt H₂SO4, ≤155°C, ≤150 psig / ~10.3 բար):
|
M
|
Tube Material
|
|
M1
|
316L
|
|
M2
|
Hastelloy alloy C-276
|
|
M4
|
Hastelloy alloy B3
|
|
M5
|
Alloy20（N08020）
|
|
M6
|
Titanium (ASTM B265)
|
|
M7
|
Tantalum (ASTM B708)
|
|
M8
|
C4 steel ASTM A600T12004
|
|
M9
|
Copper-nickel alloy
|
|
M10
|
Nickel-based alloy
|
- • Հաստելոյային համաձուլվածքներ (C-276/B3): Արծաթե ավտոմատացման սարքերը ունեն Հաստելոյային համաձուլվածքներով տարբերակներ, որոնք ապահովում են գերազանց կոռոզիոն դիմադրություն ավելի կոշտ պայմաններում (ավելի բարձր խառնուրդներ, ավելի ուժեղ թթուներ, ծայրահեղ T/P): Օգտագործեք, եթե 316L-ը բավարար չէ հեղուկ ծծմբի համար՝ հաշվի առնելով արժեքի զգալի աճը: Ընտրեք կոռոզիայի գնահատման հիման վրա:
2. Կորիոլիսի հոսքաչափի գոլորշու տաքացման պատյան
Ինչո՞ւ է պարտադիր հալված ծծմբի համար մեկուսիչ շերտ ունենալը։
Ծծումբը պնդանում է մոտ 115°C ջերմաստիճանում: Հոսքի սենսորի կամ խողովակների ներսում պնդացումը խցանումներ է առաջացնում և կարող է վնասել զանգվածային հոսքի սենսորի խողովակները: Անպայման անհրաժեշտ է գոլորշու ծածկույթ:
- • Դիզայն և ընտրություն. Միատեսակ տաքացում. Պատյանը ծածկում է ամբողջ սենսորի մարմինը։
- • Գոլորշու բավարար մատակարարում. ծծմբի անհրաժեշտ գոլորշի (T=147°C / ~297°F և P=64 psia / ~4.4 բար): Գոլորշու պարամետրերը պետք է պահպանեն ծծմբի ջերմաստիճանը զգալիորեն բարձր
- • պնդացում (սովորաբար ≥130-135°C), հաշվի առնելով շրջակա միջավայրի ջերմության կորուստը: Գոլորշու ջերմաստիճանը (147°C) > գործընթացի ջերմաստիճանը (145°C) հիմնավորված նախագծում է:
- • Հուսալի կառուցվածք. Պատյանի նյութը (օրինակ՝ ածխածնային պողպատ, SS304) համատեղելի է և դիմադրում է գոլորշուն։ Եռակցումները/միացումները արտահոսքից պաշտպանված են։

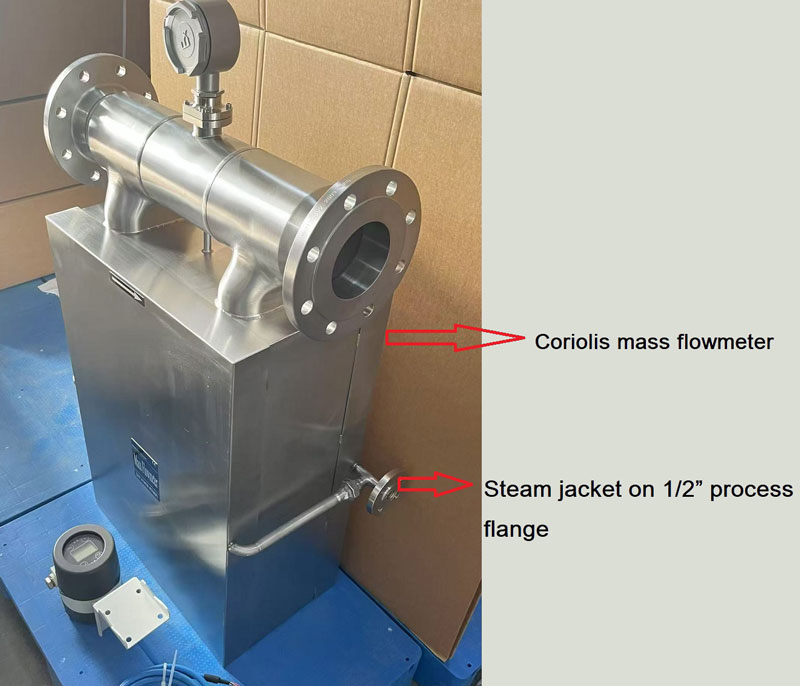

silverinstruments.com կայքը 1/2 դյույմանոց խողովակի վրա օգտագործում է գոլորշու կամ տաք յուղի պատյան, ինչպես ցույց է տրված ստորև նկարում.
Ինչ տեսք ունի գոլորշու պատյանով զանգվածային հոսքի չափիչը Կորիոլիսի հոսքի սենսորը կարող է չափել բարձր ջերմաստիճանի հեղուկներ՝ մինչև 350 աստիճան Ցելսիուս հեղուկի առավելագույն ջերմաստիճանով, ինչը կարևոր է բարձր ջերմաստիճանում չպնդացող հալված ծծմբի համար: Բարձր ջերմաստիճանի Կորիոլիսի հոսքաչափ նախագծելիս մենք ընտրեցինք բաժանված էլեկտրոնային հոսքի փոխանցիչ՝ էլեկտրոնային փոխանցիչը բարձր ջերմաստիճաններից այրվելուց պաշտպանելու համար:

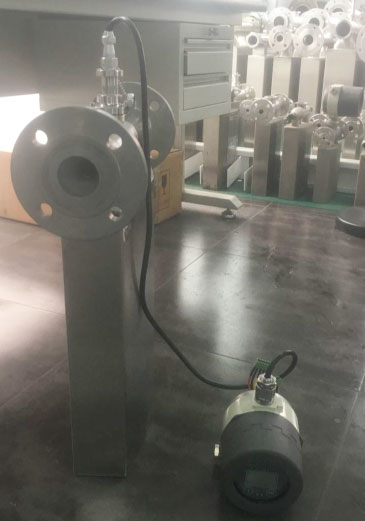

Բարձր ջերմաստիճանի հոսքաչափ՝ հալված ծծմբի համար
- Հիմնական տեխնիկական բնութագրերի կետեր.
- • Հոսքի չափիչ՝ հալված ծծմբի հոսքի միջակայք
|
DN
|
Flow Range
|
|
1.5
|
0~4 kg/h
|
|
3
|
0~40 kg/h
|
|
6
|
0~100 kg/h
|
|
8
|
0~200kg/h
|
|
10
|
0~0.5 T/h
|
|
15
|
0~1.0 T/h
|
|
20
|
0~3.0 T/h
|
|
25
|
0~10 T/h
|
|
40
|
0~20 T/h
|
|
50
|
0~30 T/h
|
|
65
|
0~50 T/h
|
|
80
|
0~100 T/h
|
|
100
|
0~150 T/h
|
|
125
|
0~200 T/h
|
|
150
|
0~400 T/h
|
|
200
|
0~500 T/h
|
- • Ճնշման գնահատական. Կորիոլիսի հոսքաչափը կարող է դիմանալ առավելագույնը 100 ՄՊա ճնշմանը,
- • Ջերմաստիճանի վարկանիշ, Corolis հոսքաչափի հոսքի սենսորը կարող է դիմակայել ջերմաստիճանային միջակայքից ցածր ջերմաստիճաններին։
|
T
|
Temperature
|
|
T1
|
(-50~150℃)
|
|
T2
|
(-50~250℃)
|
|
T3
|
(-50~350℃)
|
|
T4
|
(-200~150℃)
|
- • Նյութի ընտրություն. մենք ունենք հոսքաչափի խոնավ մասերի նյութերի մի քանի տեսակներ: Սովորաբար 316L չժանգոտվող պողպատը բավարար է ծծմբի կիրառման համար:
2. Տեղադրում:
- Վերև/ներքև ուղիղ խողովակաշարերի անհրաժեշտություն չկա (Կորիոլիսի չափիչի հիմնական առավելությունը, որը բավականին լավ է, երբ հոսքաչափի համար մուտքի և ելքի հատվածներ չեն պահանջվում):
- Համոզվեք, որ խողովակները միշտ լի են հալված ծծմբով:
- Ճիշտ տեղադրեք գոլորշու պատյանով խողովակաշարը, մեկուսացրեք այն և տեղադրեք գոլորշու թակարդներ:
3. Ազդանշաններ և սնուցում. Օգտագործեք 24VDC օղակային սնուցում կամ 220V AC սնուցման աղբյուր: Ելքային 4-20mA + HART + Modbus հեշտությամբ ինտեգրվում են DCS/PLC-ի հետ՝ մոնիթորինգի, զանգվածային հոսքի, խտության, ջերմաստիճանի չափման և տվյալների գրանցման համար:
4. Միջավայր. Օգտագործողները կարող են ընտրել հոսքի տվիչ, որը համապատասխանում է շրջակա միջավայրի ջերմաստիճանին (-29-ից +65°C / -20-ից 149°F), ներթափանցումից պաշտպանությանը (IP67) և տարածքի դասակարգմանը (չի դասակարգվում ըստ տվյալների թերթիկի, բայց չափիչը անհրաժեշտության դեպքում աջակցում է ATEX հավաստագրմանը):
Հալված ծծմբի հոսքի չափման դժվարությունների համար Coriolis զանգվածային հոսքաչափերը ապահովում են հուսալի, ճշգրիտ և քիչ սպասարկման լուծում: Դրանց հիմնական ուժեղ կողմերը՝ զանգվածային հոսքի ուղղակի չափումը, խտության և ջերմաստիճանի չափումը, բարձր ճշգրտությունը, հեղուկի փոփոխությունների նկատմամբ անզգայունությունը՝ զուգորդված նյութի ուշադիր ընտրության հետ (օրինակ՝ NACE-ի կողմից հավաստագրված 316L) և անհրաժեշտ գոլորշու ծածկույթի հետ, ինժեներներին ապահովում են ճշգրիտ վերահսկողություն: Սա CMF-ները դարձնում է անվտանգ, արդյունավետ, երկարատև և տնտեսող շահագործման համար կարևորագույն հոսքի գործիք: Ընտրության ընթացքում միշտ խստորեն համապատասխանեցրեք գործընթացի պայմանները հոսքաչափի պահանջներին:
Առնչվող ապրանքներ

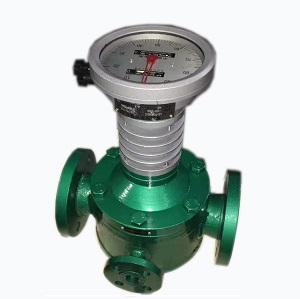

Օվալաձեւ հանդերձանքի հոսքի հաշվիչ արտաքին ջերմային բաճկոնով2019/07/09LC սերիայի օվալային հանդերձանքի հոսքի հաշվիչը արտաքին տաքացվող չափիչ օղակներով հարմար է բարձր մածուցիկության հեղուկների չափման համար, ինչպիսիք են ասֆալտը, բիտումը կամ խեժի հոսքի արագության չափումը: Այսպիսի մածուցիկ հեղուկները ...view
