Կորիոլիսի զանգվածային հոսքի չափիչներ նավթաքիմիական հոսքի չափման համար

Այս հոդվածը ներկայացնում է Կորիոլիսի ուժի զանգվածային հոսքաչափի աշխատանքի սկզբունքը և առավելությունները՝ կենտրոնանալով նավթաքիմիական ընկերության տարբեր նյութերի չափման գործընթացներում Կորիոլիսի ուժի զանգվածային հոսքաչափի օգտագործման հետ կապված որոշ խնդիրների թվարկման և վերլուծության վրա: Այն նաև առաջ է քաշում այն հարցերը, որոնց պետք է ուշադրություն դարձնել Կորիոլիսի ուժի զանգվածային հոսքաչափի ընտրության և տեղադրման ժամանակ, և քննարկում է լարվածության և ճնշման ազդեցությունը Կորիոլիսի ուժի զանգվածային հոսքաչափի վրա:

Ներածություն առաջադեմ հոսքի չափման տեխնոլոգիային

Կորիոլիսի ուժի զանգվածային հոսքաչափը լայնորեն կիրառվում է նավթաքիմիական և այլ ոլորտներում և այսօր աշխարհում հոսքի չափման ամենաառաջադեմ գործիքներից մեկն է։

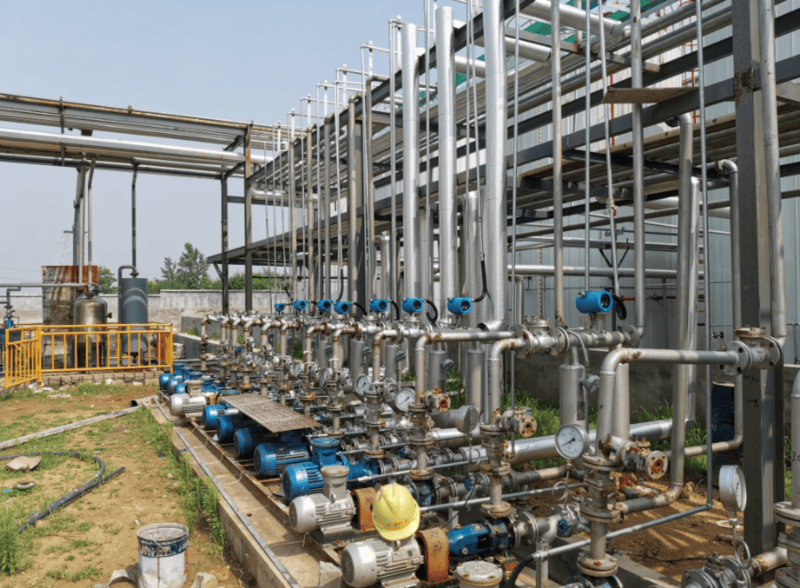

Կորիոլիսի զանգվածային հոսքի չափիչը հայտնի է նավթաքիմիական արդյունաբերության մեջ

Որպես խոշոր վերամշակման և քիմիական ձեռնարկություն, Jinxi Petrochemical Company-ն հիմնականում արտադրում է բենզին, կերոսին, դիզելային վառելիք, հեղուկ ածխաջրածիններ և այլ արտադրանք: Coriolis զանգվածային հոսքաչափը հուսալի է այս նյութերի չափման գործընթացում, մասնավորապես գործարանային արտադրանքի չափման գործընթացում, 2 ‰-ից պակաս ճշգրտությամբ, ինչը բարելավում է Jinxi Petrochemical Company-ի էներգիայի և նյութական հոսքի չափման ճշգրտությունը, խուսափում է ավելորդ կորուստներից և ապահովում է, որ ձեռնարկության շահերը չվնասվեն:

Հուսալի Կորիոլիսի հոսքի չափման լուծումներ փնտրող բիզնեսների համար, ինչպիսին է Silver Automation Instruments-ը (silverinstruments.com), առաջարկում է զանգվածային հոսքի չափիչների համապարփակ ապրանքային գծեր, որոնք նախատեսված են նավթաքիմիական արդյունաբերության պահանջկոտ պահանջները բավարարելու համար:

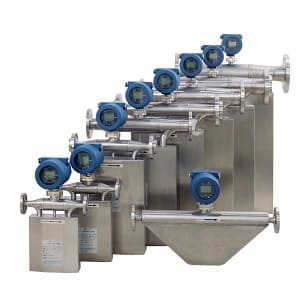

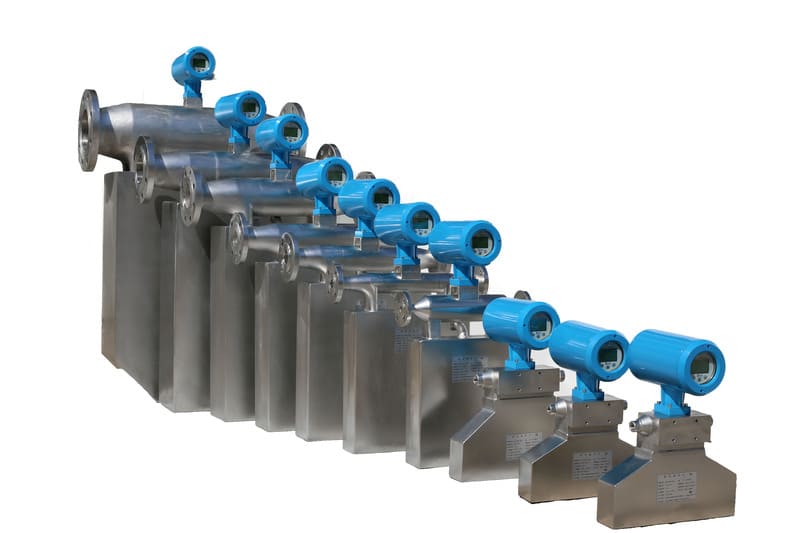

Silverinstruments.com-ը տրամադրում է Կորիոլիսի հոսքաչափերի ամբողջական շարք

Կորիոլիսի զանգվածային հոսքաչափերի աշխատանքային սկզբունքները և հիմնական առավելությունները

1.1 Կորիոլիսի ուժի զանգվածային հոսքաչափի սկզբունքը

Կորիոլիսի զանգվածային հոսքի չափիչը (CMF) ուղիղ զանգվածային հոսքի չափիչ է, որն օգտագործում է Կորիոլիսի ուժի սկզբունքը, որը համեմատական է զանգվածային հոսքի արագությանը, որն առաջանում է պտտվող համակարգում հեղուկի ուղիղ գծով շարժվելիս։

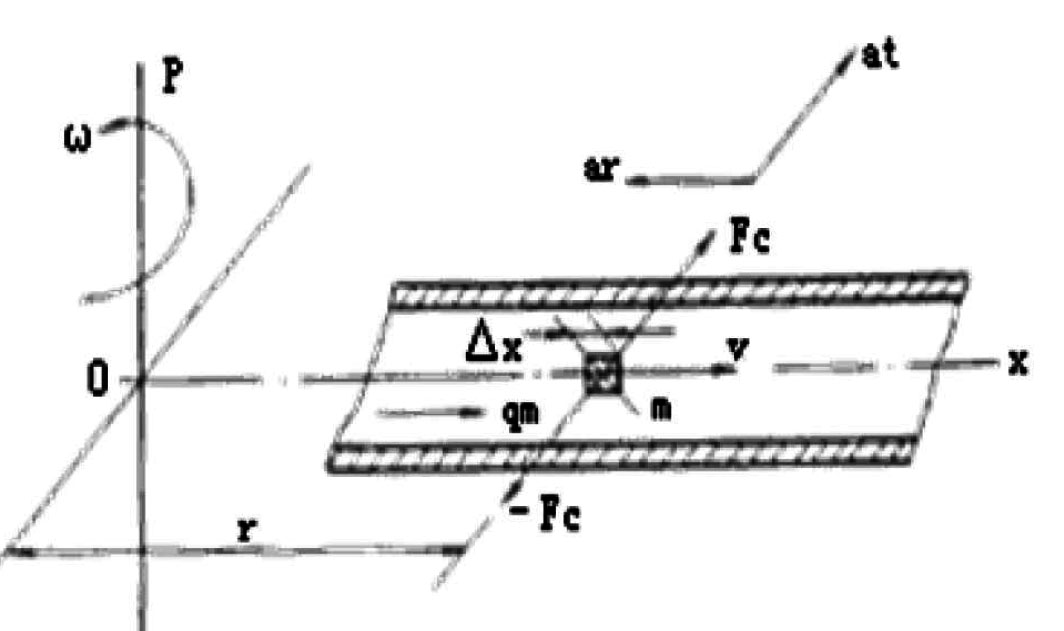

Ինչպես ցույց է տրված նկար 1-ում, երբ m զանգված ունեցող մասնիկը p-առանցքի շուրջ ω անկյունային արագությամբ պտտվող խողովակաշարում շարժվում է υ արագությամբ, մասնիկը ենթարկվում է արագացման և ուժի երկու բաղադրիչների։

Չափման հետևում կանգնած ֆիզիկան.

1) Նորմալ արագացումը, որը հայտնի է նաև որպես կենտրոնաձիգ ուժի արագացում α r, ունի ω 2r-ին հավասար մեծություն, ուղղված դեպի P առանցքը։

2) Շոշափողական արագացումը α t, որը հայտնի է նաև որպես Կորիոլիսի արագացում, ունի 2 Ωυ մեծություն և ուղղահայաց է α r-ին: Բարդ շարժման պատճառով Կորիոլիսի Fc=2 Ωυ m ազդում է մասնիկի վրա α t ուղղությամբ, և խողովակաշարը հակադարձ ուժ է գործադրում մասնիկի վրա՝ Fc=-2 Ωυ m:

Երբ ρ խտություն ունեցող հեղուկը պտտվող խողովակաշարում հոսում է հաստատուն υ արագությամբ, խողովակաշարի Δ x երկարությամբ ցանկացած հատված կենթարկվի ΔFc շոշափողական Կորիոլիսի ուժի ազդեցությանը։

Նկար 1։

Կորիոլիսի ուժի ժամանակակից կիրառումը

Հետևաբար, պտտվող խողովակաշարում հոսող հեղուկի կողմից առաջացող Կորիոլիսի ուժի ուղղակի կամ անուղղակի չափումը կարող է որոշել զանգվածային հոսքի արագությունը, որը CMF-ի հիմնական սկզբունքն է։

Սակայն, Կորիոլիսի ուժ առաջացնելը դժվար է պտտական շարժման միջոցով: Ներկայումս բոլոր արտադրանքները առաջանում են խողովակաշարի տատանումների միջոցով, ինչը նշանակում է, որ երկու ֆիքսված ծայրերով բարակ պատերով չափիչ խողովակը գրգռվում է չափիչ խողովակի ռեզոնանսային կամ մոտ ռեզոնանսային հաճախականության (կամ դրա ավելի բարձր հարմոնիկ հաճախականության) վրա՝ միջին կետում: Խողովակի ներսում հոսող հեղուկը առաջացնում է Կորիոլիսի ուժ, որը առաջացնում է հակառակ շեղում չափիչ խողովակի առջևի և հետևի կեսերում՝ միջին կետում: Շեղման չափը հայտնաբերվում է զանգվածային հոսքի արագությունը ստանալու համար:

1.2 Կորիոլիսի ուժի զանգվածային հոսքաչափի առավելությունները

Կորիոլիսի ուժի զանգվածային հոսքաչափի առավելությունները հիմնականում ներառում են հետևյալ ասպեկտները.

(1) Զանգվածային հոսքի արագության ուղղակի չափում՝ բարձր չափման ճշգրտությամբ։ Ի տարբերություն ծավալային հոսքաչափերի (ինչպիսիք են տուրբինային հոսքաչափերը կամ մրրկային հոսքաչափերը), որոնք պահանջում են խտության փոխհատուցում, Կորիոլիսի հաշվիչները ապահովում են զանգվածի ուղղակի չափում՝ արդյունաբերության մեջ առաջատար ճշգրտությամբ։

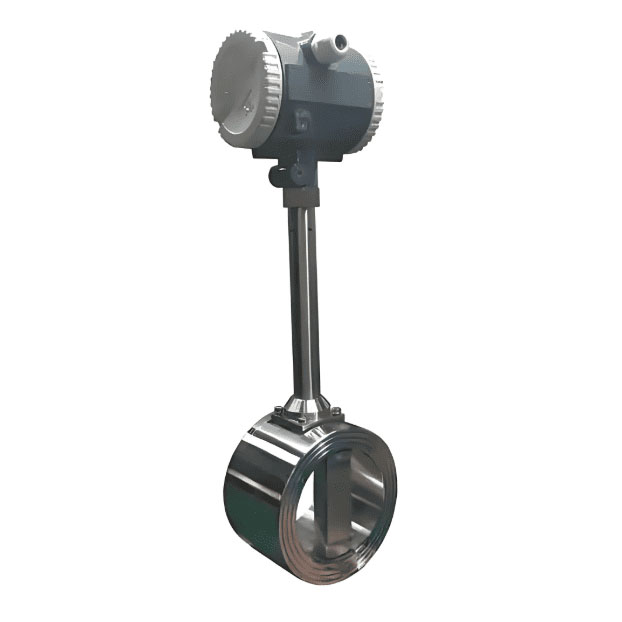

Ծավալային հոսքաչափը, ինչպես մրրիկավոր հոսքաչափը, չի կարող ուղղակիորեն չափել զանգվածային հոսքը

(2) Չափելի հեղուկների լայն տեսականի, ներառյալ բարձր մածուցիկությամբ տարբեր հեղուկներ (օրինակ՝ խեժ, բիտում, հում նավթ ), պինդ նյութեր պարունակող խառնուրդներ, միատարր բաշխված գազի փոքր քանակությամբ հեղուկներ (գազի պարունակությունը՝ 5%-ի սահմաններում) և բավարար խտություն ունեցող գազեր (բարձր ճնշման գազեր):

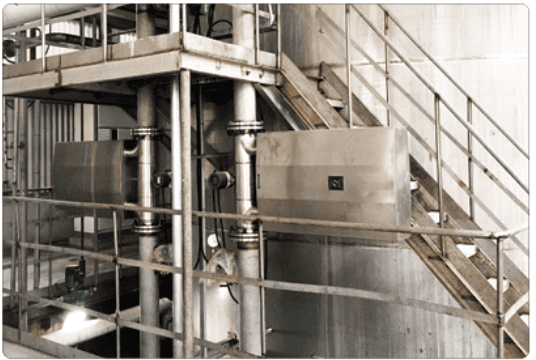

Կորիոլիսի հոսքաչափ՝ շիշի հոսքի չափման համար

(3) Չափիչ խողովակի ամպլիտուդը փոքր է և կարող է համարվել անշարժ բաղադրիչ. չափիչ խողովակի ներսում չկան խոչընդոտներ կամ շարժվող մասեր։

(4) Վերին հոսանքի արագության բաշխման նկատմամբ զգայուն չէ, հետևաբար վերին և ստորին հոսանքի ուղիղ խողովակաշարերի հատվածների պահանջ չկա։

(5) Հոսքի չափման արժեքը անզգայուն է հեղուկի մածուցիկության նկատմամբ, և հեղուկի խտության ազդեցությունը հոսքի չափման արժեքի վրա նվազագույն է։

(6) Զանգվածային հոսքի չափիչը կարող է չափել բազմաթիվ պարամետրեր: Զանգվածային հոսքի արագության միաժամանակյա չափումը կարող է չափել հեղուկի խտությունը և ջերմաստիճանը, ինչպես նաև ստանալ ծավալային հոսքի արագության, լուծված նյութի կոնցենտրացիայի և տարբեր փուլերի (կամ բաղադրիչների) պարունակության չափումներ հեղուկ-պինդ երկֆազ հեղուկներում (կամ չխառնվող երկբաղադրիչ հեղուկներում):

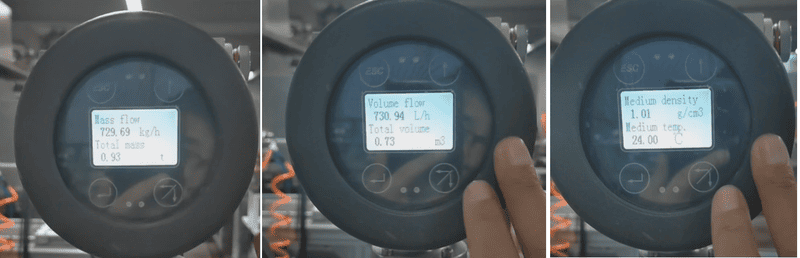

Կորիոլիսի զանգվածային հոսքաչափը կարող է հայտնաբերել բազմաթիվ պարամետրեր

Իրական աշխարհի կիրառություններ և մարտահրավերների վերլուծություն նավթաքիմիական գործողություններում

Վերջին տարիներին, Jinxi Petrochemical Company-ի կողմից ծախսերի վերահսկման և արդյունավետության բարձրացման աճող ձգտման հետ մեկտեղ, արտադրության և վաճառքի գործընթացներում էներգիայի և նյութերի չափման պահանջները նույնպես բարձրացել են: Ընկերությունը շարունակաբար մեծացրել է էներգիայի և նյութերի չափման գործիքները թարմացնելու և վերափոխելու իր ջանքերը, ներառյալ զանգվածային հոսքի չափիչների օգտագործումը հում նավթի և սարքավորումների նյութերի փոխադարձ մատակարարումը չափելու համար:

Հատկապես արտադրանքի մատակարարման առումով, բարձր ճշգրտության Կորիոլիսի զանգվածային հոսքաչափերը օգտագործվում են բենզինի, կերոսինի, դիզելային վառելիքի, հեղուկացված գազի և պրոպիլենի համար: Որակյալ մատակարարներ, ինչպիսին է «Սիլվեր Ինստրումենթս»-ը (silverinstruments.com), աջակցել են այս ներդրումներին՝ առաջարկելով հուսալի, դաշտում ապացուցված Կորիոլիսի հոսքաչափերի լուծումներ, որոնք հատուկ նախագծված են նավթաքիմիական միջավայրերի համար:

Կորիոլիսի հոսքաչափը կարող է օգտագործվել բենզինի, դիզելային վառելիքի, հեղուկ գազային հեղուկ վառելիքի, կերոսինի և այլնի չափման համար։

Չնայած զանգվածային հոսքի հաշվիչները առաջարկում են բացառիկ արդյունավետություն, իհարկե, զանգվածային հոսքի հաշվիչների օգտագործման ընթացքում կարող են առաջանալ տարբեր խնդիրներ: Այնուամենայնիվ, մեր վերլուծության հիման վրա մենք կարծում ենք, որ զանգվածային հոսքի հաշվիչների չափման գործընթացում այս խնդիրների հիմնական պատճառները հոսքի հաշվիչների սխալ տեղադրումն ու չափման միջավայրի ֆիզիկական հատկությունների ու պարամետրերի ազդեցությունն են: Այլ կերպ ասած, դրանք կարելի է բաժանել երկու մասի՝ արտաքին գործոնների, ինչպիսիք են տեղադրումը, ազդեցությունը և ներքին գործոնների ազդեցությունը չափման միջավայրի ֆիզիկական հատկությունների վրա:

Զանգվածային հոսքի չափման արդյունավետության վրա ազդող արտաքին գործոններ

2.1 Կարևոր տեղադրման նկատառումներ

Ուսումնասիրություն - Բեռնման հարթակի տեղադրման մարտահրավեր.

2002 թվականին Jinxi Petrochemical-ի բեռնման հարթակը հագեցած էր վեց DN150 (6 դյույմ) զանգվածային հոսքաչափերով, որոնք օգտագործվում էին բենզինի և դիզելային վառելիքի չափման համար բեռնման ընթացքում: Սկզբնական շահագործման ընթացքում դիզելային հոսքաչափերից մեկը հաճախ գրանցում էր 5-7 տոննա կարճատև ակնթարթային հոսք առանց բեռնման:

Ինչպես կատարել զրոյական կետի կարգավորում Կորիոլիսի զանգվածային հոսքի հաշվիչի վրա

Չնայած տեղում կատարված բազմաթիվ ստուգումներին և զրոյական կետի ճշգրտումներին, այս երևույթը դեռևս տեղի էր ունենում: Վերջապես, զանգվածային հոսքի սենսորը առանձնացվեց մշակման խողովակաշարից, և պարզվեց, որ սենսորի մի կողմի եզրագիծը հորիզոնականորեն 3 սմ-ով տարբերվում էր մշակման խողովակաշարը միացնող եզրագծից:

Այդ ժամանակ տեղադրման թիմը բավականաչափ պրոֆեսիոնալ չէր, իսկ տեղում գտնվող հրամանատարը՝ փորձառության պակաս։ Այս դեպքում զանգվածային հոսքի սենսորը կոշտ միացված էր, և խողովակաշարի լարվածությունը ազդում էր սենսորի վրա։ Ուժեղ ծովային քամիների դեպքում հոսքաչափը հաճախ ունենում էր 5-ից 7 տոննա կարճատև ակնթարթային հոսք, ինչը ազդում էր հոսքաչափի նորմալ չափման վրա։

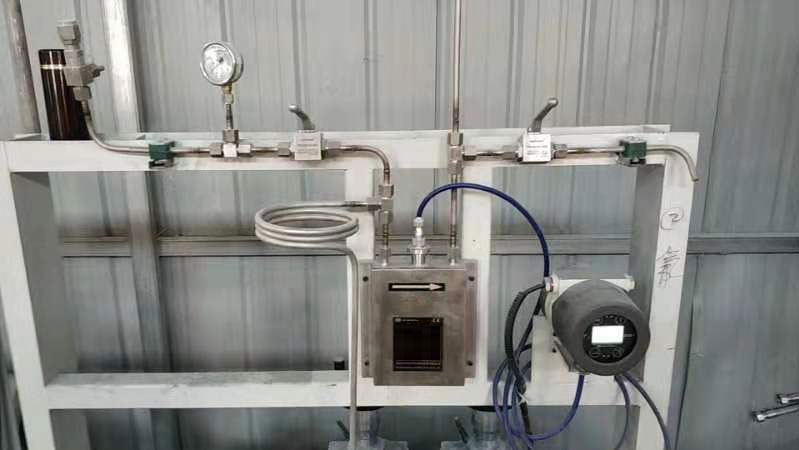

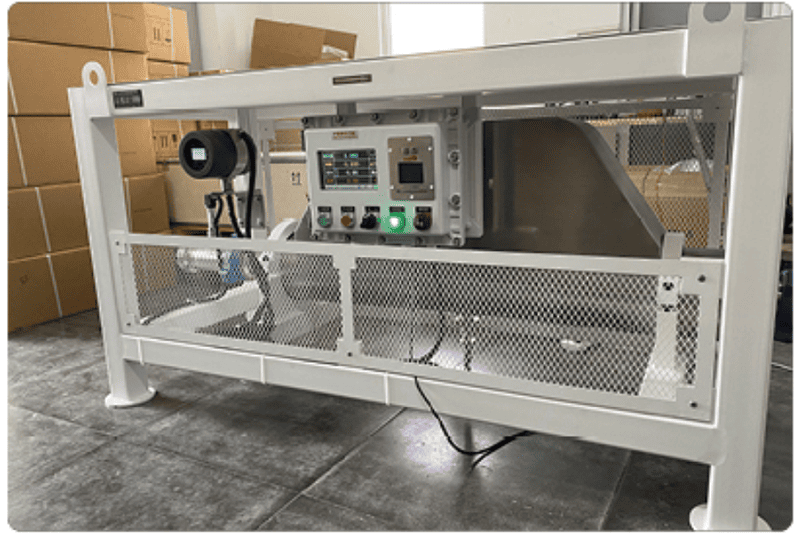

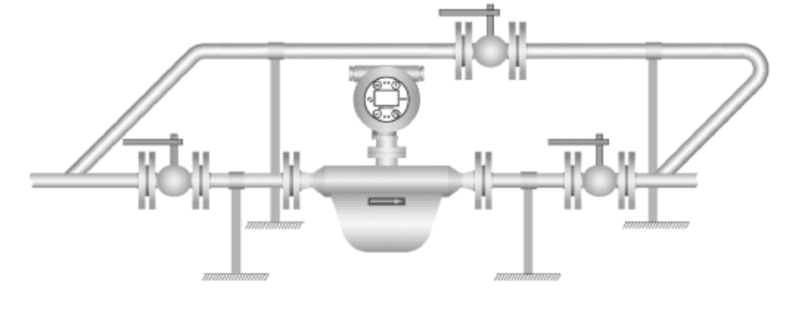

Կորիոլիսի հոսքաչափի ճիշտ աշխատանքն ապահովելու համար ճիշտ տեղադրում

Այսպիսով, զանգվածային հոսքի հաշվիչների տեղադրումը և այնպիսի գործոններ, ինչպիսին է տեղում շրջակա միջավայրը, հիմնական գործոններն են, որոնք ազդում են Կորիոլիսի զանգվածային հոսքի հաշվիչների նորմալ չափման վրա: Այս դեպքը ցույց է տալիս, թե ինչպես են տեղադրման որակը և շրջակա միջավայրի գործոնները կարևոր ազդեցություն ունենում հոսքաչափի աշխատանքի վրա, ինչը ճիշտ տեղադրման ընթացակարգերը և մասնագիտական ուղղորդումը դարձնում է կարևոր հաջող ներդրման համար:

2.1.1 Խողովակաշարի լարվածության ազդեցության վերլուծություն

Սենսորի տեղադրման գործընթացի ընթացքում, եթե հոսքի սենսորը միացնող խողովակաշարի կենտրոնը չի համընկնում (կամ զուգահեռ չէ) կամ խողովակաշարի ջերմաստիճանը փոխվում է, խողովակաշարի լարվածությունը կառաջացնի ճնշում, ձգում կամ կտրող ուժեր, որոնք կազդեն զանգվածային հոսքաչափի չափիչ խողովակների միջև համընկնման վրա՝ առաջացնելով հայտնաբերման զոնդի ասիմետրիա և հանգեցնելով զրոյական կետի շեղման։

Մեղմացման ռազմավարություններ.

• Այն դեպքերում, երբ իրավիճակը շատ լուրջ չէ, հոսքաչափը պետք է զրոյացվի տեղադրումից հետո՝ այս ազդեցությունը վերացնելու կամ նվազեցնելու համար։
• Եթե խողովակաշարը խիստ անհամապատասխան է, այն զրոյացնել հնարավոր չէ։
• Երբ խողովակաշարի ջերմաստիճանը զգալիորեն փոխվում է կամ զգալիորեն շեղվում է տեղադրման ջերմաստիճանից, խողովակաշարի կողմից առաջացող ջերմային ընդարձակման (կամ կծկման) ուժը նույնպես կազդի հոսքի սենսորի վրա, ինչը կազդի հոսքաչափի նորմալ չափման վրա։

Հետևաբար, զանգվածային հոսքի չափիչի տեղադրման ժամանակ անհրաժեշտ է ապահովել, որ հոսքի սենսորին միացված խողովակաշարի կենտրոնը համընկնի։ Միաժամանակ, ջերմաստիճանի մեծ փոփոխությունների դեպքում խողովակաշարում կարող են տեղադրվել ջերմային ընդարձակման մեկուսացման կցամասեր։

2.1.2 Շրջակա միջավայրի թրթռումների կառավարում

Իրական աշխարհի օրինակ. Ջինսիի նավթաքիմիական թորման կայանի հում նավթի չափիչ հաշվիչը Կորիոլիսի զանգվածային հոսքի հաշվիչ է, որը տեղադրված է կայանի ներսում և պոմպային սենյակի մոտ, ինչը զգալի թրթռում է առաջացնում տեխնոլոգիական խողովակաշարում: Հետևաբար, հոսքի հաշվիչի չափման տվյալների հետ կապված որոշ խնդիրներ կան, որոնք հանգեցնում են կայանի աննորմալ ելքի:

Լուծման իրականացում. Այս դեպքում մենք հենարաններ ենք տեղադրել հոսքաչափի երկու ծայրերում՝ թրթռման ազդեցությունը նվազեցնելու և դրա բնականոն աշխատանքն ապահովելու համար։

Ավելի լավ է զանգվածային հոսքի չափիչի երկու ծայրերում էլ հենարաններ ունենալ

Զանգվածային հոսքի չափիչները կարող են աշխատել թրթռացող միջավայրերում, բայց պետք է մեկուսացված լինեն թրթռումից։

Թրթռման վերահսկման լավագույն մեթոդները.

Հատկապես բարձր թրթռումների դեպքերում, ճկուն խողովակները կարող են օգտագործվել թրթռման խողովակին միանալու համար, իսկ հենարանային շրջանակները՝ թրթռումը մեկուսացնելու համար։ Սակայն ավելի կարևոր է կանխել, որ թրթռման հաճախականությունը նույնը լինի զանգվածային հոսքաչափի աշխատանքային հաճախականության կամ հարմոնիկ հաճախականության հետ։ Երբ նույն մոդելի մի քանի սարքեր տեղադրվում են հաջորդաբար կամ զուգահեռաբար գետնի մոտ, հատկապես, երբ տեղադրված են նույն հենարանային հարթակի վրա, զանգվածային հոսքաչափերի միջև աշխատանքային հաճախականության թրթռումները կազդեն միմյանց վրա՝ առաջացնելով աննորմալ թրթռումներ, իսկ ծանր դեպքերում սարքերը կարող են չաշխատել։

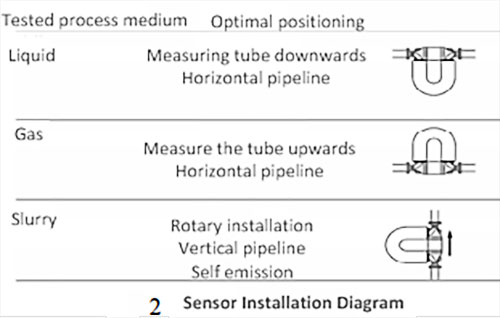

2.1.3 Զանգվածային հոսքի սենսորի օպտիմալ տեղադրման դիրքը

Զանգվածային հոսքի սենսորի տեղադրման դիրքը և դիրքը նույնպես շատ կարևոր են հոսքաչափի բնականոն աշխատանքի համար: Չափիչ խողովակի ներսում մնացորդային պինդ մասնիկները և խողովակի պատի վրա նստվածքը կարող են ազդել չափման ճշգրտության վրա:

Տեղադրման ուղեցույցներ՝

• Իդեալական կոնֆիգուրացիա՝ ուղղահայաց խողովակաշար, որը հոսում է ներքևից վերև
• Այլընտրանքային կոնֆիգուրացիաներ. Որոշեք ուղղահայաց կամ հորիզոնական տեղադրումը՝ հիմնվելով խողովակաշարի թրթռման պայմանների և կիրառման պահանջների վրա:
• Հեղուկի հոսքի չափում. Խուսափեք համակարգի բարձր կետերում տեղադրումից՝ գազի կուտակումը կանխելու համար
• Գազի հոսքի չափում. Խուսափեք տեղադրումից համակարգի ցածր կետերում՝ կոնդենսատի կուտակումը կանխելու համար
• Կարևոր պահանջ՝ ապահովել չափիչ խողովակի լրիվ լցոնումը բոլոր աշխատանքային պայմաններում

Իհարկե, որոշ հատուկ դեպքերում զանգվածային հոսքի սենսորների տեղադրման մեթոդը դեռ կարող է փոխվել: Օրինակ՝ Ջինսիի նավթաքիմիական թորման կայանում հում նավթի չափիչ զանգվածային հոսքաչափի տեխնոլոգիական խողովակաշարի պատճառով, չնայած այն չափում է հեղուկներ, այն կիրառում է վերև ուղղված տեղադրման մեթոդ՝ չափիչ խողովակով: Այս դեպքում զանգվածային հոսքաչափի ելքային հետադարձ ճնշումը պետք է բարձր լինի՝ չափիչ խողովակի լիքնությունն ապահովելու համար: Միևնույն ժամանակ, ուշադրություն պետք է դարձնել թրթռման խնդրին, որպեսզի նվազեցվի թրթռման ազդեցությունը հոսքաչափի չափման վրա:

2.1.4 Փականի տեղադրման ազդեցությունը

Անջատիչ փականների պահանջները. Հոսքի սենսորը զրոյի վրա կարգավորելիս չափիչ միջավայրի հոսքը կանխելու համար զանգվածային հոսքի հաշվիչից վերև և ներքև պետք է տեղադրվեն անջատիչ փականներ և ապահովվի, որ փականները արտահոսք չունենան։

Կառավարման փականի տեղադրում. Եթե անհրաժեշտ է տեղադրել կառավարիչ փական, այն պետք է տեղադրվի զանգվածային հոսքի հաշվիչից ներքև, ինչը օգտակար է զանգվածային հոսքի հաշվիչի հնարավոր ամենաբարձր ստատիկ ճնշումը պահպանելու համար՝ կավիտացիայի և ակնթարթային գոլորշիացման առաջացումը կանխելու համար:

Միջավայրի հատկությունների և պարամետրերի ազդեցությունների չափում

2.2.1 Ճնշման տատանումների ազդեցության գնահատում

Ուսումնասիրություն - Հեղուկ գազի չափման մարտահրավեր.

Jinxi Petrochemical-ի հեղուկ գազի չափման համար օգտագործվում է Կորիոլիսի զանգվածային հոսքաչափ, որը չափման գործընթացի ընթացքում միշտ մեծ չափման շեղում է զգացել: Զանգվածային հոսքաչափի տեղադրման վրա համապարփակ ստուգում է անցկացվել, և որևէ խնդիր չի հայտնաբերվել: Զանգվածային հոսքաչափն ուղարկվել է ստուգաչափման բաժին՝ ստուգաչափման համար, և արդյունքները որակվել են: Այնուամենայնիվ, վերատեղադրումից հետո զանգվածային հոսքաչափի չափման տվյալների հետ կապված դեռևս խնդիրներ կային:

Հեղուկների աշխատանքային ճնշումը չպետք է գերազանցի զանգվածային հոսքաչափի վրա նշված ճնշման սահմանային արժեքը։

Հիմնական պատճառի վերլուծություն. Այս իրավիճակին ի պատասխան մենք համեմատեցինք տեղում տեղադրված հոսքաչափի աշխատանքային պարամետրերը տրամաչափման գործընթացի պարամետրերի հետ և պարզեցինք, որ տեղում հեղուկացված գազի ճնշումը կազմում է 1.6 ՄՊա, մինչդեռ միջավայրի ճնշումը տրամաչափման գործընթացի ընթացքում կազմում էր մոտ 0.3 ՄՊա: Հետևաբար, չափված միջավայրի ճնշման փոփոխությունը ազդել է զանգվածային հոսքաչափի չափման վրա:

Տեխնիկական ազդեցության բացատրություն. Փաստորեն, որակի հոսքաչափը նախ պետք է հաշվի առնի, որ չափված միջավայրի ճնշումը չպետք է գերազանցի նշված աշխատանքային ճնշումը, ինչպես նաև հաշվի առնի ստատիկ ճնշման փոփոխությունների ազդեցության աստիճանը: Ճնշման փոփոխությունները ազդում են չափիչ խողովակի հերմետիկության և Բուրդոնի էֆեկտի աստիճանի վրա, ինչպես նաև սկզբնական զրոյական շեղման վրա, որը խաթարում է չափիչ խողովակի ասիմետրիան: Չնայած սարքի հաստատունների և զրոյական շեղման տատանումը փոքր է, բարձր ճշգրտության սարքերի վրա ազդեցությունը չի կարող անտեսվել, երբ օգտագործման ընթացքում ճնշման և տրամաչափման զգալի տարբերություն կա:

Ճնշման ազդեցության համադրություն.

• Փոքր տրամագծով գործիքներ. պատի հաստության և տրամագծի բարձր հարաբերակցությունը նվազագույնի է հասցնում ճնշման ազդեցությունը
• Մեծ տրամագծով գործիքներ. պատի հաստության և տրամագծի ցածր հարաբերակցությունը ստեղծում է ճնշման նկատմամբ զգալի զգայունություն

Հեղինակավոր փորձարկման արդյունքներ. Ութ զանգվածային հոսքաչափերի անկախ փորձարկումը ցույց տվեց քանակականացվող ճնշման ազդեցություններ.

2.2.2 Միջին խտության տատանման էֆեկտներ

Չափիչ միջավայրի խտության փոփոխությունը փոխում է հոսքի չափման համակարգի որակը՝ առաջացնելով հոսքի սենսորի հավասարակշռության փոփոխություն և հանգեցնելով զրոյական շեղման: Եթե չափվում է որոշակի հեղուկ, քանի դեռ այն զրոյացված է իրական հեղուկի խտության պայմաններում, օգտագործման ընթացքում խտության փոփոխությունը էական չէ, և ընդհանուր առմամբ խնդիր չկա:

Բազմահեղուկ խողովակաշարերի մարտահրավերներ. Այնուամենայնիվ, մեկ խողովակաշարի վրա զգալի խտության տարբերություններ ունեցող մի քանի հեղուկների չափումը կարող է հանգեցնել լրացուցիչ սխալների՝ զրոյական կետի տատանումների պատճառով, ինչը պահանջում է ուշադիր քննարկում համակարգի նախագծման և շահագործման ընթացքում։

2.2.3 Միջին մածուցիկության հարվածային զանգվածային հոսքաչափի վերլուծություն

Կորիոլիսի ուժի զանգվածային հոսքաչափը կարող է չափել հեղուկի մածուցիկության լայն տիրույթ և ցուցաբերում է լավ չափման արդյունավետություն: Փաստորեն, հեղուկի մածուցիկությունը կարող է փոխել համակարգի մարման բնութագրերը, այդպիսով ազդելով զրոյական շեղման վրա և որոշակի ազդեցություն ունենալով հոսքի չափման արժեքների վրա ցածր հոսքի արագությունների դեպքում:

Նախագծման նկատառումներ. Օգտագործման պայմանների հիման վրա զանգվածային հոսքաչափերի տեխնիկական բնութագրերը և չափերը ընտրելիս մենք հաշվի ենք առնում հիմնական գործոններից մեկը, որ սարքի գնահատված ճնշման կորուստը գտնվում է խողովակաշարային համակարգի թույլատրելի սահմաններում: Չափման օպտիմալ ճշգրտության հասնելու համար՝ հաշվի առնելով ճնշման անկումը, օգտագործվող առավելագույն հոսքի արագությունը պետք է ընտրվի հոսքի սահմաններում հնարավորինս բարձր:

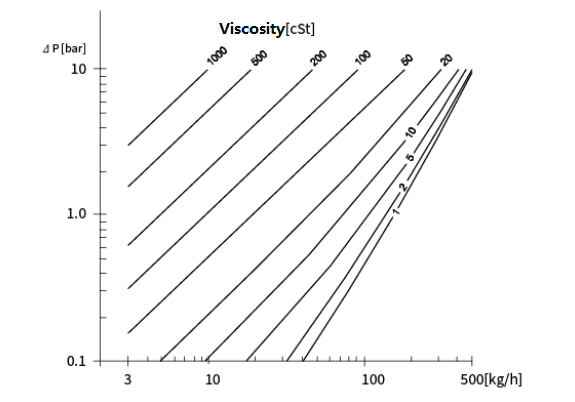

SH-CMF Coriolis հոսքաչափի ճնշման կորստի/մածուցիկության կորը՝ silverinstruments.com կայքից

Մածուցիկության և ճնշման անկման կապը. զանգվածային հոսքաչափի ճնշման անկումը մեծանում է հեղուկի մածուցիկության աճին զուգընթաց, ինչը նշանակում է, որ մածուցիկության աճը կմեծացնի սարքի ճնշման կորուստը: Jinxi Petrochemical-ի թորման կայանում հում նավթի չափման համար օգտագործվող Կորիոլիսի զանգվածային հոսքաչափը լիովին հաշվի է առել ընտրության գործընթացի ընթացքում մածուցիկության աճի և ճնշման կորստի գործոնները՝ առանց ազդելու տեխնոլոգիական սարքավորումների աշխատանքի վրա:

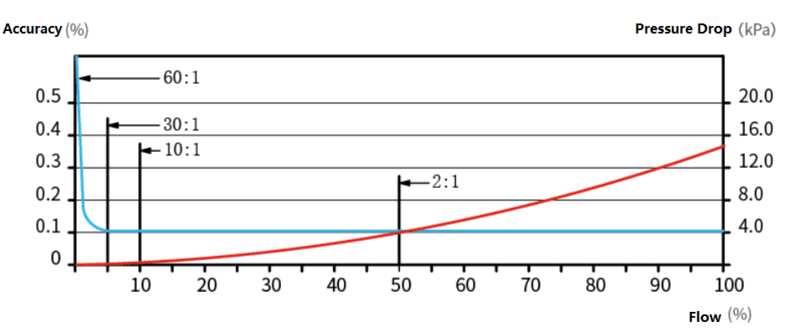

silverinstruments.com կայքից SH-CMF շարքի Coriolis հոսքաչափի հոսքի արագությունը/ճշգրտությունը/ճնշման անկումը

Առաջադեմ լուծումներ և ապագա զարգացումներ

Ներկայումս կան բազմաթիվ գործոններ, որոնք ազդում են որակյալ հոսքաչափերի նորմալ չափման վրա: Այս գործոններից մի քանիսը պահանջում են հոսքաչափի վերատեղադրում, իսկ մյուսները՝ նույնիսկ հոսքաչափի փոխարինում: Սա պահանջում է, որ որակյալ հոսքաչափերի ընտրության գործընթացում համապարփակորեն հաշվի առնենք ազդող գործոնների բոլոր ասպեկտները՝ դրանց բնականոն աշխատանքն ապահովելու համար:

Սպասարկման և կարգաբերման պահանջներ. Գործնական կիրառություններում կան բազմաթիվ գործոններ, որոնք առաջացնում են զրոյական շեղում, ինչպիսիք են սենսորների տեղադրման լարվածությունը, չափիչ խողովակների կառուցվածքային ասիմետրիան և չափվող հեղուկի ֆիզիկական պարամետրերի փոփոխությունները: Սա պահանջում է, որ մենք պարբերաբար ստուգենք և կարգավորենք զրոյական կետը:

Հաջորդ սերնդի տեխնոլոգիական առաջընթացներ. Ներկայումս, չափման տեխնոլոգիաների շարունակական զարգացման և զանգվածային հոսքի հաշվիչների աշխատանքի շարունակական կատարելագործման շնորհիվ, որոշ շարքային զանգվածային հոսքի հաշվիչներ առաջարկում են, որ զանգվածային հոսքի հաշվիչների տեղում աշխատանքը համապատասխանի լաբորատոր պայմաններին: Գործարանում զրոյական կետ սահմանելուց հետո անհրաժեշտություն չկա այն տեղում կարգավորելու, և անհրաժեշտություն չկա այն կարգավորելու գործընթացի պայմանները փոխելուց հետո: Սա կնվազեցնի փականների քանակը, կհեշտացնի տեղադրումը և կնվազեցնի զանգվածային հոսքի հաշվիչների սպասարկման ծանրաբեռնվածությունը: Միևնույն ժամանակ, առաջարկվում է նաև, որ զանգվածային հոսքի հաշվիչների չափման վրա չեն ազդում ջերմաստիճանի փոփոխությունները կամ խողովակաշարի լարվածության փոփոխությունները:

Եզրակացություն և ոլորտի հեռանկար

Կորիոլիսի զանգվածային հոսքաչափը համեմատաբար ճշգրիտ, հուսալի, կայուն, արդյունավետ և ճկուն հոսքի չափման գործիք է, որը լայնորեն կօգտագործվի նավթավերամշակման, քիմիական արդյունաբերության և այլ ոլորտներում: Այն նաև հուսալիորեն օգտագործվում է Jinxi Petrochemical Company-ի բենզինի, կերոսինի, դիզելային վառելիքի, հեղուկ ածխաջրածինների և այլ արտադրանքի չափման գործընթացում՝ բարելավելով էներգիայի և նյութերի հոսքի չափման ճշգրտությունը և խուսափելով ավելորդ կորուստներից:

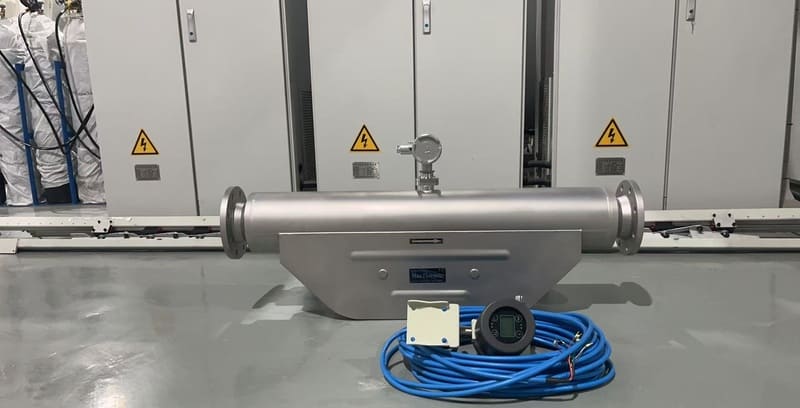

Կապվեք silverinstruments.com կայքի հետ՝ զանգվածային հոսքի չափման լուծումներ ստանալու համար։

Coriolis զանգվածային հոսքաչափի տեխնոլոգիայի շարունակական բարելավումները աստիճանաբար նվազեցնում են չափման բնականոն աշխատանքին ազդող գործոնները՝ միաժամանակ պարզեցնելով սպասարկման պահանջները: Արդյունաբերության առաջատարները, ինչպիսին է Silver Instruments-ը (silverinstruments.com), շարունակում են զարգացնել Coriolis հոսքաչափի տեխնոլոգիան՝ ապահովելով համապարփակ լուծումներ չափման ճշգրտության և շահագործման հուսալիության ամենաբարձր մակարդակներ փնտրող նավթաքիմիական ձեռնարկությունների համար:
