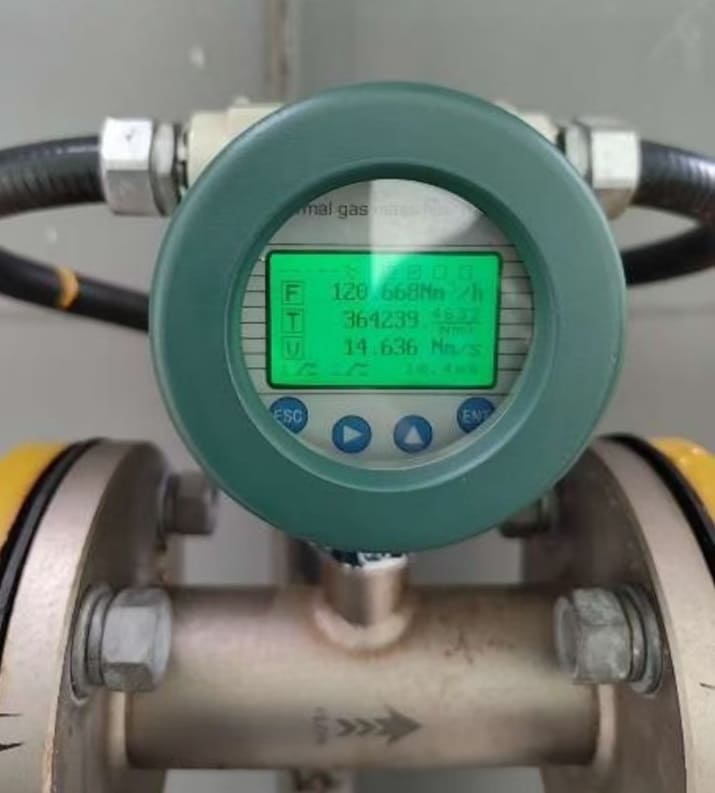

Ի՞նչ է օդի զանգվածային հոսքի չափիչը և որքա՞ն է արժենում այն։

Արդյունաբերական գործընթացների, HVAC համակարգերի և սեղմված օդի կառավարման համար շատ կարևոր է իմանալ, թե որքան օդ է օգտագործվում և անհրաժեշտ է գտնել համապատասխան հոսքի չափման գործիքներ՝ օդի հոսքը ճշգրիտ հայտնաբերելու համար: Զանգվածային օդի հոսքի չափիչի սենսորը ճշգրիտ ցուցմունքներ է տալիս՝ անկախ ջերմաստիճանի կամ ճնշման փոփոխություններից: Սա այն դարձնում է կարևոր սարք ժամանակակից շենքերի կամ գործարանների համար, որոնք ցանկանում են ավելի քիչ էներգիա օգտագործել և իրենց գործընթացներն ավելի արդյունավետ դարձնել:

Ինչու՞ մեզ անհրաժեշտ է օդի զանգվածի հոսքի չափիչ:

Աշխարհի ավելի ու ավելի շատ բիզնեսներ կամ գործարաններ են գիտակցում, թե որքան կարևոր է զանգվածային օդի հոսքի ճշգրիտ չափումը: Առանց օդի հոսքի ճիշտ չափման և մոնիթորինգի, շատ գործարաններ կբախվեն բազմաթիվ խնդիրների, ինչպիսիք են էներգիայի վատնումը, արտադրական գործընթացների անարդյունավետությունը և սեղմված օդի համակարգերում արտահոսքերի հայտնաբերման դժվար և երկարատև գործընթացը: Օդի հոսքի չափիչները թույլ են տալիս գործիքային ինժեներներին հետևել իրերին իրական ժամանակում, ինչը կարող է օգնել գործարաններին կրճատել ծախսերը մինչև 30%-ով՝ հայտնաբերելով արտահոսքերը և համակարգի ավելի լավ աշխատանքը բարելավելով:
Օդի թվային զանգվածային հոսքի չափիչը ձեզ տրամադրում է իրական ժամանակի տվյալներ, որոնք օգնում են ձեզ պլանավորել սպասարկումը: Գործիքների ինժեներները կարող են հայտնաբերել խնդիրները, նախքան դրանք վերածվեն թանկարժեք խափանումների՝ հետևելով հոսքի օրինաչափություններին: Բացի այդ, դեղագործության, սննդի վերամշակման և կիսահաղորդիչների արտադրության նման ոլորտներում կարգավորիչ մարմինների համապատասխանությունը պահանջում է օդի հոսքի արագության գրավոր ապացույց, այդ իսկ պատճառով այս օդի հոսքի սենսորները այդքան կարևոր են որակի ապահովման համար:

Ինչպե՞ս է աշխատում զանգվածային հոսքի չափիչը։

Օդի ջերմային զանգվածային հոսքի չափիչը օդը չափելու ամենատարածված միջոցն է: Այս գործիքը աշխատում է ջերմությունը մեկ տեղից մյուսը տեղափոխելով: Սենսորում կան երկու ջերմաստիճանի չափիչ տարրեր՝ մեկը տաքացվող է, մյուսը՝ ոչ: Տաքացվող տարրը կորցնում է ջերմություն, երբ օդը անցնում է դրա կողքով, ինչը ստիպում է երկու սենսորներին կարդալ տարբեր ջերմաստիճաններ: Կորցրած ջերմության քանակը ուղղակիորեն կապված է օդի զանգվածային հոսքի արագության հետ:
Այս ջերմային դիսպերսիոն օդային հոսքի չափիչի աշխատանքային սկզբունքն ունի մի շարք առավելություններ. այն ուղղակիորեն չափում է զանգվածային հոսքը՝ առանց ճնշման և ջերմաստիճանի փոխհատուցման անհրաժեշտության, այն շատ ճշգրիտ է հոսքի արագությունների լայն միջակայքում և լավ է աշխատում նույնիսկ այն դեպքում, երբ օդի ճնշումը բավականին ցածր է: Սեղմված օդի համար նախատեսված ջերմային զանգվածային հոսքի չափիչը աշխատում է նույն սկզբունքով և ճշգրիտ ցուցմունքներ է տալիս բարձր ճնշման սեղմված օդի չափման ժամանակ:

Որտե՞ղ օգտագործել զանգվածային հոսքի չափիչ օդի և սեղմված օդի համար:

Շատ արդյունաբերություններում զանգվածային հոսքի չափիչ են օգտագործում սեղմված օդի համար: Այս օդաչափիչ սարքերը օգնում են գործարաններին հստակ իմանալ իրենց սեղմված օդի և օդի բաշխման ցանցերի մասին՝ ժամանակին գտնելով այն վայրերը, որտեղ օդը կամ սեղմված օդի էներգիան օգտագործվում է առանց թույլտվության կամ որտեղ այն արդյունավետ չի օգտագործվում: Կիսահաղորդիչների արտադրության մեջ օդի հոսքի ճշգրիտ չափումը և վերահսկումը կարևոր են՝ ապրանքի որակը նույնը պահելու համար վաֆլիների մշակման ընթացքում:
Օդի զանգվածի հոսքի չափումը շատ օգտակար է HVAC համակարգերի համար, քանի որ այն օգնում է շենքերի կառավարիչներին օպտիմալացնել մտնող թարմ օդի քանակը և պահպանել շենքի ներսում օդի որակը չափանիշներին համապատասխան։
Քիմիական վերամշակման գործարանները կարիք ունեն օդի հոսքի ճշգրիտ չափման տվյալների՝ այրումը վերահսկելու և վառելիքի և օդի հարաբերակցությունը ճիշտ պահելու համար, ինչը մեծացնում է արդյունավետությունը և նվազեցնում արտանետումներն ու էներգիայի կորուստը: Դեղագործական մաքուր սենյակներում անհրաժեշտ են օդի հոսքի վավերացված չափումներ՝ դասակարգված միջավայրերը GMP ստանդարտներին համապատասխան պահելու համար:

Օդի համար ջերմային զանգվածային հոսքի չափիչի օգտագործման տեխնիկական մանրամասները

Երբ դուք գնում եք օդի համար նոր զանգվածային հոսքի չափիչ, կարևոր է իմանալ դրա տեխնիկական բնութագրերը: Ժամանակակից ջերմային զանգվածային հոսքի չափիչների մեծ մասը կարող է չափել ցածր հոսքի արագությունները 0-ից 10 sccm-ից մինչև 0-ից 10,000 SCFM՝ ցուցմունքի ±1% + լրիվ սանդղակի ±0.5% ճշգրտությամբ: Չափման սկզբունքը հնարավորություն է տալիս հայտնաբերել հոսքը շատ ցածր ճնշման դեպքում:
Օդի ջերմային զանգվածի հոսքի չափիչը սովորաբար աշխատում է -40°C-ից մինչև 300°C միջակայքում, իսկ ճնշման վարկանիշները կարող են տատանվել վակուումային պայմաններից մինչև 500 PSI որոշակի կիրառությունների համար: Արձագանքման ժամանակը սովորաբար մեկ վայրկյանից պակաս է, ինչը թույլ է տալիս գործիքային ինժեներներին վերահսկել գործընթացները իրական ժամանակում: Թվային ելքերը ներառում են MODBUS RTU, HART, ինչպես նաև ունեն 4-20mA անալոգային ազդանշաններ , իմպուլսային ելքեր: Սրանք հեշտացնում են SCADA, DCS, PLC համակարգերի և շենքերի կառավարման հարթակների հետ միացումը:

Օդի զանգվածի հոսքը չափելու այլ հոսքի տեխնոլոգիա

Կան մի քանի այլ տարբերակներ, բայց ջերմային տեխնոլոգիան ամենատարածվածն է։

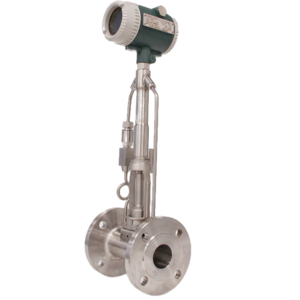

Vortex հոսքաչափ՝ օդի զանգվածի հոսքը չափելու համար

Մրորոցային հոսքաչափերը կարող են չափել օդի կամ սեղմված օդի զանգվածի հոսքը, սակայն դրանց անհրաժեշտ են արտաքին ճնշման և ջերմաստիճանի սենսորներ՝ օդի զանգվածի հոսքաչափը հաշվարկելու համար, ինչպես նաև անհրաժեշտ են կայուն հոսքի պայմաններ և նվազագույն արագության շեմեր, այն հարմար չէ ցածր ճնշման և ցածր հոսքի օդի համար։

Մետաղական խողովակային ռոտաչափեր՝ օդի զանգվածի հոսքը չափելու համար

Մետաղական խողովակաձև ռոտամետրերը (փոփոխական մակերեսի հոսքաչափեր) հին և դասական հոսքի տեխնոլոգիա են, որոնք պահանջում են բավականին կայուն օդի ջերմաստիճանի և ճնշման պայմաններ՝ զանգվածային հոսքի ճշգրիտ ցուցմունքներ տալու համար: Դրանք հեշտ են օգտագործման համար և էժան, բայց ռոտամետրեր արտադրելիս ջերմաստիճանը և ճնշումը ֆիքսված արժեքներ են: Եթե օդի կամ սեղմված օդի ջերմաստիճանը և ճնշումը փոխվում են իրական օգտագործման ընթացքում, չափված արժեքները շատ ճշգրիտ չեն լինի:

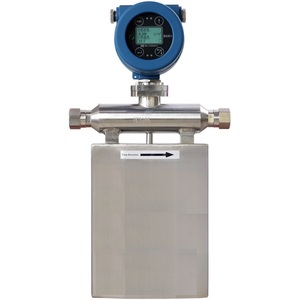

Կորիոլիսի օդային զանգվածի հոսքի չափիչ օդի համար

Կորիոլիսի հոսքաչափերը շուկայում առկա ամենաճշգրիտ հոսքաչափերն են՝ գազի և օդի ցուցմունքի ±0.5%-ի ճշգրտությամբ։ Դրանք չափում են իրական զանգվածային հոսքը՝ մեծ կրկնելիությամբ։ Սակայն դրանց բարձր սկզբնական արժեքը դրանք չափազանց թանկ է դարձնում օդի չափման մեծ մասի կիրառությունների համար։ Դրանք սովորաբար օգտագործվում են միայն կարևորագույն գործընթացների կառավարման համար, որտեղ ճշգրտության արժեքը արժե դրան։ Սակայն դրանք հարմար չեն ցածր ճնշման օդի չափման համար։

Առնչվող ապրանքներ

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

Օդի զանգվածային հոսքի չափիչի գինը. Օդի զանգվածային հոսքի չափիչի արժեքը սկսվում է $800-ից

Բյուջեի հետ կապված մտահոգությունները մեծ ազդեցություն ունեն ընտրության վրա: Օդի զանգվածային հոսքի չափիչի գինը մեծապես տարբերվում է՝ կախված տեխնիկական բնութագրերից: Օրինակ, հիմնական ջերմային սենսորները արժեն մոտ 800 դոլար: Հիմնական թվային ելքով և ստանդարտ հոսքի միջակայքով օդի զանգվածային հոսքի լավ փոխարինող չափիչը սովորաբար արժե 800-ից 900 դոլար: Սա այն մատչելի է դարձնում փոքր և միջին բիզնեսների համար:
Օդի զանգվածային հոսքի չափիչի գինը բարձրանում է ավելի շատ գործառույթների ավելացմանը զուգընթաց, ինչպիսիք են բարձր ջերմաստիճանի պահանջները (օրինակ՝ 300 աստիճան C), ավելի բարձր ճնշման վարկանիշները, ինչպիսիք են 200 psi կամ 400 psi, և HART արձանագրությունները, կամ հոսքի սենսորների տարբեր նյութերի կարիքները: Սակայն հուսալի գործիքի մեջ գումար ներդնելը արդարացնում է էներգիայի ծախսերի իջեցումը և գործընթացի ավելի լավ կառավարումը, հաճախ ապահովելով ներդրումների վերադարձ (ROI) սեղմված օդի կիրառություններում:
