Ինչպե՞ս եք չափում ցածր օդի հոսքը:

Silver Automation Instruments-ը հաճախ հանդիպում է չափազանց ցածր օդի հոսքերը չափելու հարցումների, որոնք երբեմն նվազագույնը հասնում են 0,02 ստանդարտ խորանարդ սանտիմետր րոպեում (sccm): Նման րոպեական հոսքերի չափումը զգալի մարտահրավեր է ներկայացնում՝ պայմանավորված հոսքի չափման ավանդական տեխնոլոգիաների սահմանափակումներով:

Ինչու՞ մեզ անհրաժեշտ է ցածր օդի հոսքի չափում:

Ցածր օդի հոսքի չափումը շատ կարևոր է տարբեր ոլորտներում՝ սկսած HVAC համակարգի օպտիմալ աշխատանքի ապահովումից, արտահոսքի հայտնաբերման համար ցածր օդի հոսքի չափումից մինչև լաբորատոր միջավայրում ճշգրիտ պայմանների պահպանում: Բայց ինչո՞ւ է դա կարևոր և ի՞նչն է այն դարձնում դժվար: Եկեք խորանանք մանրամասների մեջ:

Օդի ցածր հոսքի չափման մարտահրավերները

Ցածր օդի հոսքի չափումը պարզ չէ: Ավանդական հոսքաչափերը հաճախ պայքարում են հոսքի ցածր արագության հետ՝ իրենց սահմանափակ զգայունության պատճառով, օրինակ՝ տուրբինային հոսքաչափը կարող է չափել միայն նվազագույն 2 մ3/ժ օդի հոսքը, փոփոխական տարածքի հոսքաչափը կամ մենք այն անվանում ենք ռոտաչափերը կարող են չափել միայն նվազագույն 50 լ/ժ օդի ցածր հոսքը: Գործոնները, ինչպիսիք են տուրբուլենտությունը, ճնշման անկումը և սենսորի ճշգրտությունը, կարող են ավելի բարդացնել չափումները:

Մյուս մարտահրավերը ցածր հոսքի օդի չափաբերումն է, ցածր հոսքի օդի հոսքաչափերի չափորոշիչ սարքերը համեմատաբար քիչ են: Այս սակավությունը կարող է մարտահրավերներ ստեղծել արդյունաբերության և լաբորատորիաների համար, որոնք պահանջում են օդի հոսքի նվազագույն արագության ճշգրիտ չափումներ: Մասնագիտացված տրամաչափման ծառայությունների սահմանափակ հասանելիությունը կարող է հանգեցնել ծախսերի ավելացման և շրջանառության ավելի երկար ժամանակների, ինչը կարող է ազդել կարևոր կիրառությունների ճշգրտության և հուսալիության վրա:

Բացի այդ, ցածր օդի հոսքը հաճախ ուղեկցվում է ճնշման նվազագույն փոփոխություններով, ինչը դժվարացնում է սովորական սարքերի ճշգրիտ հայտնաբերումը և չափումը:

Միկրո ջերմային զանգվածային հոսքաչափեր. Իդեալական լուծում

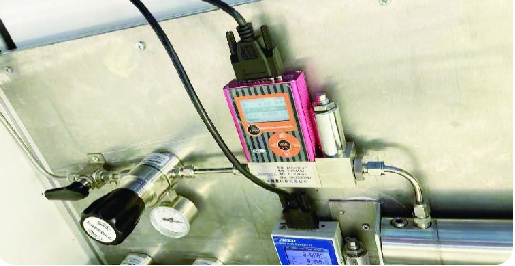

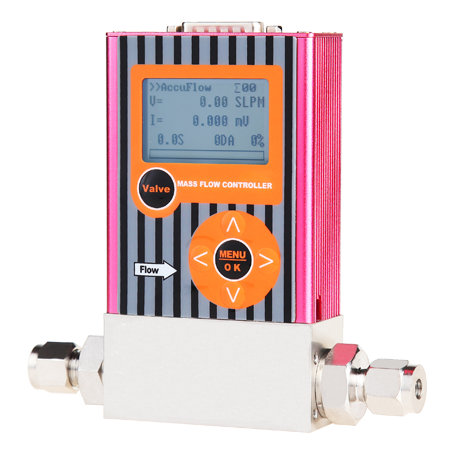

Ցածր օդի հոսքը չափելու ամենաարդյունավետ գործիքներից մեկը, որը հաճախ առաջարկվում է silverinstruments.com-ի կողմից, ջերմային զանգվածի հոսքաչափն է: Օդի հոսքի չափման այս փոքր սարքը գործում է ջերմության փոխանցման սկզբունքով, ինչը այն դարձնում է բարձր զգայուն ցածր հոսքի արագության նկատմամբ:

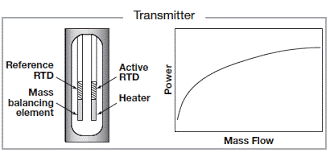

Ինչպես է աշխատում փոքր օդի հոսքաչափը

Ջերմային զանգվածի հոսքաչափերը օգտագործում են ջեռուցվող սենսոր և ջերմաստիճանի սենսոր: Երբ օդը հոսում է ջեռուցվող սենսորի կողքով, այն տանում է ջերմություն՝ առաջացնելով ջերմաստիճանի տարբերություն երկու սենսորների միջև: Հաշվիչը հաշվարկում է օդի հոսքի արագությունը՝ հիմնվելով կորցրած ջերմության քանակի վրա, որն ուղիղ համեմատական է օդի զանգվածային հոսքի արագությանը:

Ջերմային զանգվածի հոսքաչափերի առավելությունները ցածր օդի հոսքի չափման համար

1. Բարձր զգայունությամբ օդի հոսքի սենսոր . օդի հոսքի այս տվիչները գերազանցում են օդի հոսքի չափազանց ցածր արագությունը, հաճախ մինչև 0,02 մլ/րոպե, իդեալական օդի փոքր արտահոսքերը կամ լաբորատոր կիրառումը հայտնաբերելու համար:
2. Շարժվող մասեր չկան . չունենալով ցածր հոսքի օդի ցուցիչի մեխանիկական բաղադրիչներ, դրանք ավելի քիչ հակված են մաշվելուն՝ ապահովելով երկարաժամկետ հուսալիություն:
3. Լայն տիրույթ . Նրանք կարող են չափել ինչպես ցածր, այնպես էլ բարձր հոսքի արագությունը, անկման հարաբերակցությունը կարող է հասնել 100:1-ի, օրինակ, մեր միկրո օդի հոսքի սենսորը կարող է չափել 0,03 ~ 3 sccm ցածր օդի հոսքի միջակայքը՝ դարձնելով դրանք բազմակողմանի տարբեր ծրագրերի համար:
4. Ցածր ճնշման անկում . Ջերմային հոսքաչափերը նվազագույնի են հասցնում ճնշման կորուստը, ինչը կարևոր է ցածր հոսքի սցենարներում ցածր հոսքի օդի չափման համար:
5. Ուղիղ զանգվածի հոսքի չափում . այս միկրո օդի հոսքաչափերը ուղղակիորեն չափում են զանգվածի հոսքը՝ վերացնելով լրացուցիչ ջերմաստիճանի կամ ճնշման փոխհատուցման անհրաժեշտությունը:

Ցածր հոսքի օդի հոսքաչափի հիմնական տեխնիկական պարամետրերը

- Հոսքի միջակայք. սովորաբար չափվում է 0,02 մլ/րոպեից մինչև 3000 SLM՝ կախված մոդելից:
- Ճշգրտություն. Առաջարկում է բարձր ճշգրտություն, հաճախ ընթերցման ±1%-ի սահմաններում:
- Արձագանքման ժամանակ. Արագ արձագանքման ժամանակներ, այն լավագույնս կարող է հասնել 0,2 վայրկյան պատասխանի ժամանակի
- Ելքային ընտրանքներ. թվային օդի հոսքաչափը նման չէ ավանդական ռոտաչափերին, այն կարող է ապահովել անալոգային (4-20 մԱ) կամ թվային ելքեր (MODBUS RTU) կառավարման համակարգերի հետ հեշտ ինտեգրման համար:

Տեղադրման խորհուրդներ մինի օդի հոսքի չափման համար

Ֆիլտրի ավելացում: Օդը պետք է մաքրվի, խուսափեք փոշուց, հեղուկներից և յուղից: Անհրաժեշտության դեպքում տեղադրեք զտիչ:

Օգտագործում քայքայիչ գազի համար. հոսքաչափի ալիքի համար օգտագործվող նյութերն են՝ SUS 316L (00Cr17Ni14Mo2), SUS 417J1(00Cr30Mo2), ֆտորային ռետին և այլ կոռոզիոն դիմացկուն նյութեր: Այն կարող է օգտագործվել ընդհանուր քայքայիչությունը վերահսկելու համար, երբ այլ օգտվողներ օգտագործում են քայքայիչ գազ և օրգանական լուծիչ գազ՝ պայմանով, որ օգտագործողի համակարգը չունի սոդա, ցածր արտահոսք, աշխատասիրություն և լավ օգտագործում: Այն պետք է նշվի պատվերի ժամանակ։ Հատուկ քայքայիչ գազերի դեպքում բոլոր կնքման նյութերը պետք է համապատասխանաբար փոխվեն:

Տեղադրման դիրքը

Միկրո օդի հոսքի կարգավորիչը լավագույնս տեղադրվում է տեղադրման մակերևույթի մակարդակը պահպանելու համար, բայց ոչ առանձնապես զգայուն է գտնվելու վայրի նկատմամբ, կարող է տեղադրվել ցանկացած դիրքում, եթե ոչ հորիզոնական դիրքում տեղադրելու ժամանակ զրոյական շեղումը հայտնաբերվի, կարող եք զրոյական կետը կարգավորել աշխատանքից հետո:

Տարբեր գազերի չափաբերում և փոխակերպում ցածր հոսքի արագությամբ

Հոսքաչափը սովորաբար չափորոշվում է ազոտով (N2): Եթե գազի այլ չափաբերում է պահանջվում, պատվիրելիս պետք է հատուկ պատվերներ կատարվեն վաճառողից: Միկրո հոսքաչափի օգտագործողները ազոտով չափաբերվելու դեպքում օգտագործում են այլ գազեր, դրանք կարող են փոխակերպվել հավելվածի փոխակերպման գործակցով:

Եզրակացություն

Ցածր օդի հոսքի չափումը կարևոր, բայց դժվար խնդիր է: Ջերմային զանգվածի հոսքաչափերն իրենց զգայունությամբ, հուսալիությամբ և տեղադրման հեշտությամբ ապահովում են իդեալական լուծում: Անկախ նրանից, թե օդորակման համակարգերի, բժշկական սարքերի կամ օդի արտահոսքի հայտնաբերման համար, այս փոքր օդի հոսքաչափերն ապահովում են ցածր օդի հոսքի ճշգրիտ և արդյունավետ չափում, ինչը նրանց անփոխարինելի է դարձնում ժամանակակից կիրառություններում:
