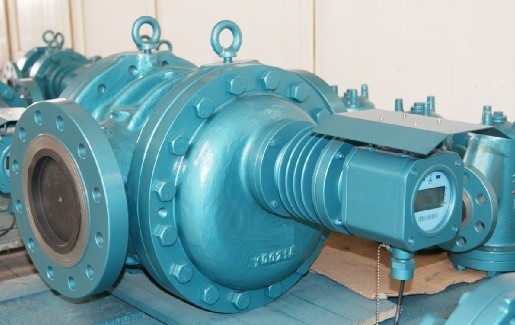

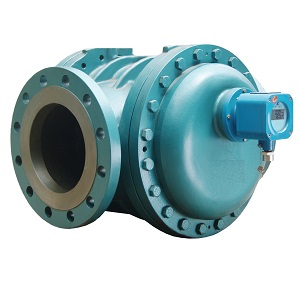

Թեև փոքր դրական տեղաշարժի (PD) հոսքաչափերը, ինչպիսիք են 2 դյույմանոց, 3 դյույմանոց կամ 4 դյույմանոց մոդելները, տարածված են, 12 դյույմանոց (DN300) դրական տեղաշարժի հոսքաչափը շատ ավելի դժվար է գտնել: Միայն մի քանի արտադրողներ կարող են կառուցել մեծ տարողունակությամբ հուսալի աշխատանքով PD հաշվիչներ: Silver Automation Instruments-ը դրանցից մեկն է: Մեր 12 դյույմանոց պարուրաձև ատամնանիվով հոսքաչափը նախագծված է վառելիքի, նավթի, հում նավթի և դիզելային վառելիքի համար, ապահովելով ճշգրիտ ծավալային չափումներ պահանջկոտ արդյունաբերական կիրառությունների համար:

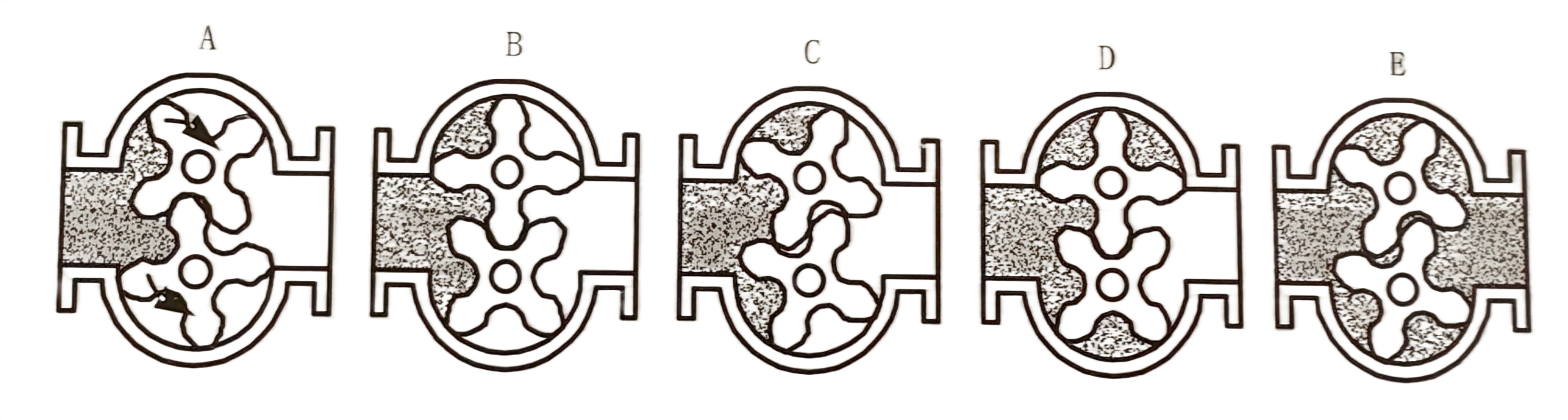

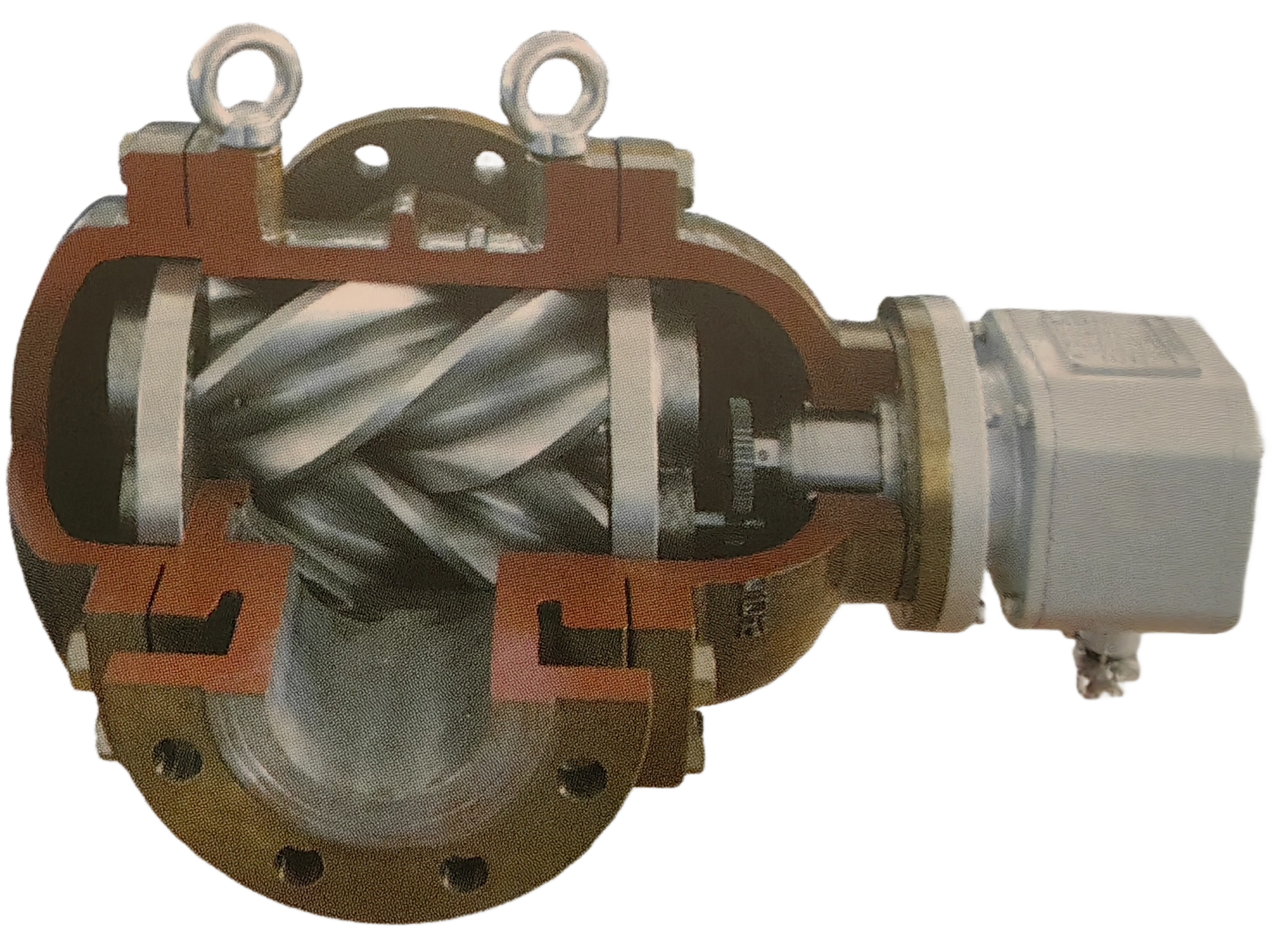

Դրական տեղաշարժի (ԴՏ) հոսքաչափը հեղուկը բաժանում է ֆիքսված, կրկնվող ծավալների: Պարուրաձև ատամնանիվով հոսքաչափում երկու ճշգրիտ մշակված պարուրաձև ռոտորներ պտտվում են չափիչ խցիկում, երբ հեղուկը անցնում է դրա միջով: Յուրաքանչյուր լրիվ պտույտ տեղաշարժում է ֆիքսված հիմնական ծավալ, ուստի պտույտների ընդհանուր քանակը ուղիղ համեմատական է ծավալային հոսքին:
Քանի որ ռոտորները չեն շփվում միմյանց կամ խցիկի պատերի հետ, մեխանիկական մաշվածությունը նվազագույնի է հասցվում, իսկ ծառայության ժամկետը՝ երկարացվում: Պարուրաձև պրոֆիլը ապահովում է հարթ, ցածր պուլսացիոն հոսք՝ նվազեցնելով թրթռումը/ճնշման ալիքավորումը, որը կարող է ազդել հոսանքի ներքևի սարքերի կամ կառավարման փականների վրա: Սա ապահովում է ավելի ցածր աղմուկ, ավելի կայուն ազդանշաններ և ճշգրիտ տվյալներ ավտոմատ կառավարման համար, ինչը իդեալական է նավթի և վառելիքի չափման համար, որտեղ կայուն ցուցմունքները և երկարաժամկետ կրկնելիությունը կարևոր են:
Այս ուժեղ կողմերը 12 դյույմանոց PD չափիչը դարձնում են բազմակողմանի ընտրություն նավթավերամշակման, քիմիական վերամշակման, էներգիայի արտադրության, ծովային վառելիքի մատակարարման և մեծածախ հեղուկների լոգիստիկայի համար։

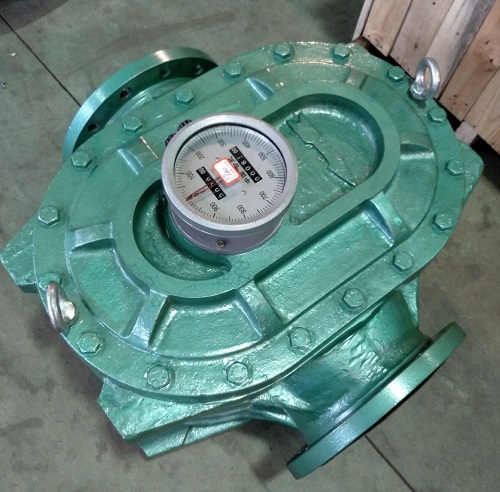

12 դյույմանոց մեխանիկական հոսքաչափը իդեալական է դիզելային վառելիքի, մազութի, հում նավթի և այլ ածխաջրածինների մեծ ծավալի փոխադրման համար: Դրա պարուրաձև փոխանցման խցիկը ապահովում է հարթ, ցածր պուլսացիայով չափում նույնիսկ բարձր արագությունների դեպքում (մինչև ~900 մ³/ժ , կախված մածուցիկությունից): Մեխանիկական գրանցիչը ապահովում է անմիջական տեսողական ցուցադրություն՝ հուսալի այն վայրերի համար, որտեղ արտաքին էլեկտրաէներգիա չկա: Կառուցված ածխածնային և չժանգոտվող պողպատից, չափիչը նախագծված է երկարատև օգտագործման համար կոշտ միջավայրերում՝ բեռնման տերմինալներից մինչև վառելիքի պահեստներ և նավթի բաշխման համակարգեր:
Յուրաքանչյուր բլոկ ներառում է ճշգրիտ հոսքի սենսոր , ճշգրտության կարգավորիչ , մեխանիկական կամ թվային գրանցիչ և ազդանշանի փոխանցիչ : Ժամանակի մեխանիզմները տեղակայված են չափիչ խցիկի դրսում՝ ռոտորները ներքին շփման բացակայության դեպքում համաժամեցնելու համար: Լրացուցիչ տաքացնող պատյանները (տաք ջուր/յուղ/գոլորշի, սովորաբար ≤200 °C) օգնում են պահպանել մածուցիկ հեղուկները օպտիմալ պայմաններում՝ առանց չափիչի մարմինը վնասելու: Հասանելի ճնշման դասերն են ՝ PN16, PN25, PN40 և 6.3 ՄՊա (մոդելին համապատասխան): Հասանելի են մեկ կամ կրկնակի մարմնի դիզայններ՝ հոսքի և տեղադրման կարիքներին համապատասխանելու համար:
Հետևյալ արժեքները օրինակներ են, որոնք հիմնված են տարածված կիրառությունների վրա և չեն ներկայացնում բոլոր արդյունաբերական պայմանները։
| Fluid Type | Dynamic Viscosity Range | Viscosity Unit | Typical Flow Range (m³/h) | Notes |
|---|---|---|---|---|
| Gasoline | 0.3 – 0.8 | cP (≈ mPa·s) | 250 – 800 | Low-viscosity hydrocarbon fuel |
| Kerosene | 0.8 – 2 | cP | 220 – 900 | Medium-light fuel oil |
| Diesel / Engine Oil | 2 – 15 | cSt | 180 – 900 | Moderate-viscosity mineral oil |
| Heavy Fuel Oil | 14 – 400 | mPa·s | 180 – 900 | High viscosity; heating recommended |
| Very Viscous Liquids | 400 – 2000 | cP | 150 – 600 | Thick chemical/polymer fluids |
| Ultra-High Viscosity Liquids | 2000 – 3500 | mPa·s | 110 – 450 | Requires strong pumping capacity |
Որպես Չինաստանում փորձառու հոսքաչափերի արտադրող ՝ Silver Automation Instruments-ը ամբողջ աշխարհում մատակարարում է դրական տեղաշարժի , տուրբինային , Կորիոլիսի զանգվածի և մագնիսական հոսքաչափեր: Մենք կենտրոնանում ենք մատչելի, բարձր արդյունավետությամբ արտադրանքի վրա՝ արագ արձագանքող տեխնիկական աջակցությամբ: Յուրաքանչյուր չափիչ ստուգվում է առաքումից առաջ, և մեր որակի համակարգը համապատասխանում է միջազգային ստանդարտներին (օրինակ՝ ISO 9001, CE):
Silver Automation Instruments-ի 12 դյույմանոց (DN300) պարուրաձև ատամնանիվով PD հոսքաչափը ապահովում է նավթի , վառելիքի և այլ մեծածավալ հեղուկների կիրառման ճշգրիտ, կայուն ծավալային չափումներ: Ամուր նյութերի, ճկուն մուտքի/ելքի, պատյանի տարբերակների և պարզեցված սպասարկման շնորհիվ այն առաջարկում է արդյունաբերական օգտագործողների կողմից ակնկալվող հուսալիություն և սեփականության ընդհանուր արժեք:
Անկախ նրանից, թե դուք կառավարում եք նավթի բաշխման ցանց, վառելիքի պահեստարան, թե քիմիական նյութերի փոխանցման գիծ, մեր 12 դյույմանոց նավթի խտության չափիչը ապահովում է, որ յուրաքանչյուր կաթիլը հաշվվի՝ ճշգրիտ և արդյունավետ։
12 դյույմանոց (DN300) դրական տեղաշարժի հոսքաչափի համար սովորական դեմ առ դեմ երկարությունը 800 մմ է։
Մոտավոր զուտ քաշը մոտ 890 կգ է : Վերջնական առաքման քաշը կարող է տարբեր լինել՝ կախված տարբերակներից և նյութերից:

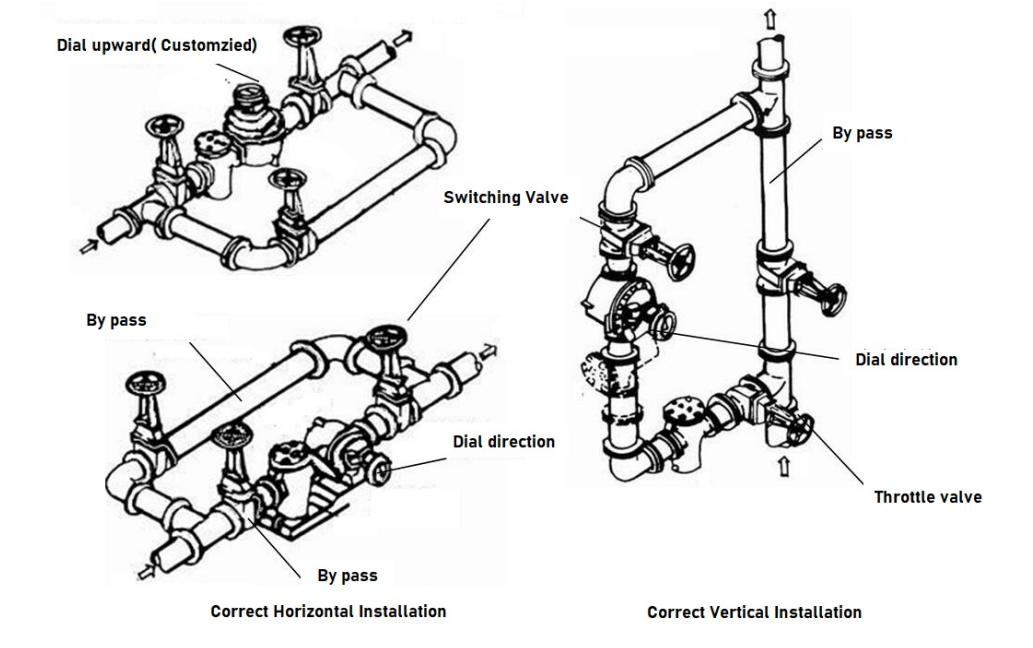

Ուղիղ հոսքի կարիք չկա։ Շատ արագաչափերից տարբերվող՝ պարուրաձև ատամնանիվով PD հոսքաչափը վերև/ներքև ուղիղ հատվածների կարիք չունի։
Այո։ Մեխանիկական գրանցիչ հասանելի է էլեկտրաէներգիա չպահանջող տեղական ցուցման համար։ Էլեկտրոնային փոխանցիչները նույնպես լրացուցիչ են։
Այո։ Մենք կարող ենք ապահովել իմպուլսային , 4–20 մԱ և MODBUS RTU ելքեր։ Խնդրում ենք պատվիրելիս նշել ձեր մուտքի/ելքի պահանջները։

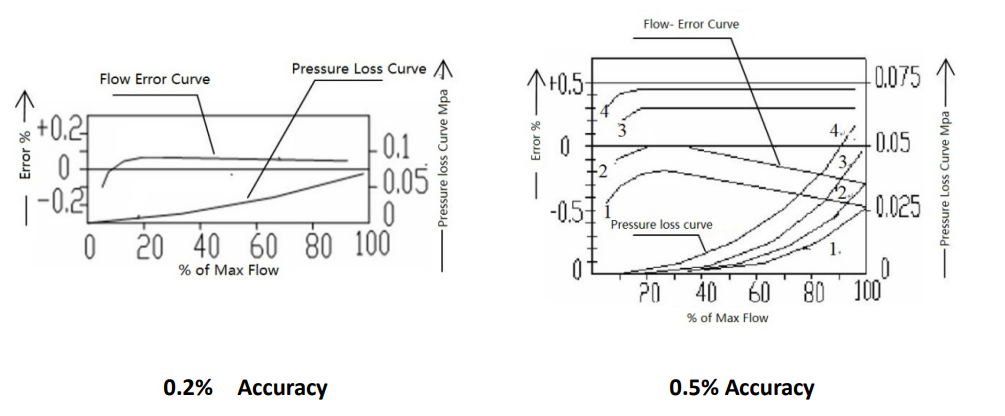

Այո։ Ճնշման անկման գրաֆիկները/կորերը կարող են տրամադրվել պահանջի դեպքում՝ համապատասխանեցնելով դրանք ձեր մածուցիկությանը, հոսքի արագությանը և հեղուկի ջերմաստիճանին։ Ստորև բերված է ճնշման կորստի կորը՝ որպես ձեր հղման աղբյուր։
