Տրանսֆորմատորային յուղը, որը էլեկտրական սարքավորումների կարևոր մեկուսիչ և սառեցնող միջավայր է, պահանջում է հոսքի ճշգրիտ մոնիթորինգ՝ շահագործման անվտանգությունն ու էներգաարդյունավետությունն ապահովելու համար: Օվալաձև ատամնավոր հոսքաչափերը , որոնք դրական տեղաշարժի հոսքաչափի (PD հոսքաչափ) տեսակ են, հայտնի են իրենց բարձր ճշգրտությամբ և դիմացկունությամբ, գերազանց են տարբեր տեսակի յուղերի, ինչպիսիք են դիզելային վառելիքը, հում նավթը, կերոսինը, բուսական յուղը, տրանսֆորմատորային յուղի ծավալային հոսքը չափելու համար: Այս հոդվածը ուսումնասիրում է օվալաձև ատամնավոր հոսքի սենսորի աշխատանքի սկզբունքները, տեխնիկական առանձնահատկությունները, ընտրության չափանիշները և արդյունաբերական կիրառությունները:
Ինչպես են աշխատում օվալաձև ատամնավոր հոսքաչափերը

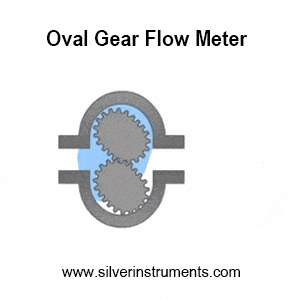

Օվալաձև ատամնավոր հոսքաչափերը օգտագործում են երկու պտտվող օվալաձև ատամնավոր փոխանցումներ՝ հեղուկի ծավալը չափելու համար: Տրանսֆորմատորային յուղը հոսում է հաշվիչի միջով՝ ճնշման տարբերությունների ազդեցությամբ, ստեղծելով «կիսալուսնի ձև ունեցող խցիկներ», որոնք լցվում և դատարկվում են ցիկլիկորեն: Ատամնավոր փոխանցումների պտույտները հաշվարկում են կուտակային հոսքը և ստեղծում իրական ժամանակի հոսքի ազդանշաններ:
Այս մեխանիկական դիզայնը չի պահանջում էլեկտրոնիկա, ինչը այն դարձնում է իդեալական պայթուցիկ կամ բարձր էլեկտրամագնիսական ինհալացիայով միջավայրերի համար: Իր գերազանց հակամիջամտական կատարողականության շնորհիվ,
մեխանիկական հոսքաչափերը հաճախ նախընտրելի են հաճախորդների կողմից: Այն նաև անկախ է մածուցիկությունից, ապահովելով տրանսֆորմատորային յուղի կայուն աշխատանք (սովորաբար 10–50 մՊա·վ): Հեղուկ տուրբինների հոսքաչափերը հաճախ օգտագործվում են յուղը չափելու համար, բայց հեղուկ տուրբինների հոսքաչափերը կարող են չափել միայն ցածր մածուցիկության յուղեր, ինչպիսիք են դիզելային վառելիքը, ձկան յուղը, գետնանուշի յուղը, ուտելի յուղը և այլն: Երբեմն փոխանցման յուղի մածուցիկությունը համեմատաբար բարձր է, և հեղուկ տուրբինի չափման ազդեցությունը լավը չէ:

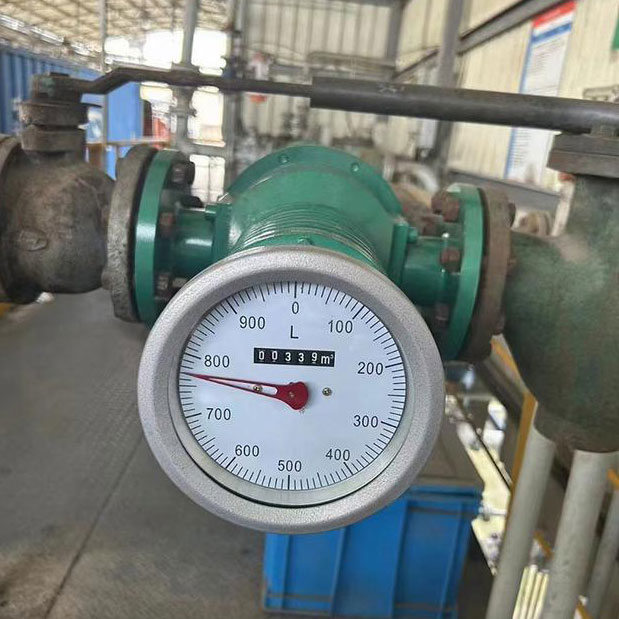

Տրանսֆորմատորային յուղի չափման հիմնական առավելությունները
- Բարձր ճշգրտություն և կրկնելիություն
Մինչև ±0.5% ճշգրտություն (որոշ մոդելներ՝ ±0.2%), համապատասխանում է արդյունաբերական և առևտրային խիստ չափանիշներին: Դրական տեղաշարժի հոսքաչափը ավանդական բարձր ճշգրտության հոսքաչափ է, որը լայնորեն օգտագործվում է շատերի կողմից:
- Լայն գործողության շրջանակ
Ջերմաստիճան՝ -30°C-ից մինչև +200°C, հարմար է սառը մեկնարկի և բարձր ջերմաստիճանի յուղի հոսքի չափման կիրառությունների համար։
o Ճնշում. Աջակցում է 1.6–6.3 ՄՊա, իդեալական է բարձր ճնշման տրանսֆորմատորային յուղի խողովակաշարերի համար։
Անժանգոտվող պողպատից կամ թուջից պատրաստված կառուցվածքը դիմադրում է տրանսֆորմատորային յուղի թթվային խառնուրդներին։
- Ցածր սպասարկում և երկարակեցություն
Օվալաձև ատամնավոր հոսքաչափն ունի պարզ մեխանիկական դիզայն և ամուր կառուցվածք։ Ճիշտ ֆիլտրացումը կանխում է աղբի վնասումը, ապահովելով օվալաձև ատամնավոր հոսքի սենսորի երկարատև հուսալիություն՝ ցածր սպասարկման կարիքով։
Տրանսֆորմատորային յուղի հոսքաչափի ընտրության և տեղադրման ուղեցույցներ
1. Կարևոր պարամետրեր
- Մածուցիկության միջակայք. Համոզվեք, որ համատեղելիությունը տրանսֆորմատորային յուղի հետ է (օրինակ՝ 0.6–200 մՊա·վ): Էլիպտիկ ատամնավոր հոսքաչափը կարող է չափել մինչև 2000 կեպ յուղի հոսքի արագություն, բայց եթե այն գերազանցում է 200 կեպը, այն պատկանում է բարձր մածուցիկության հոսքաչափերի դասին (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) և պետք է խորհրդակցել և գնել silverinstrruents.com կայքից:

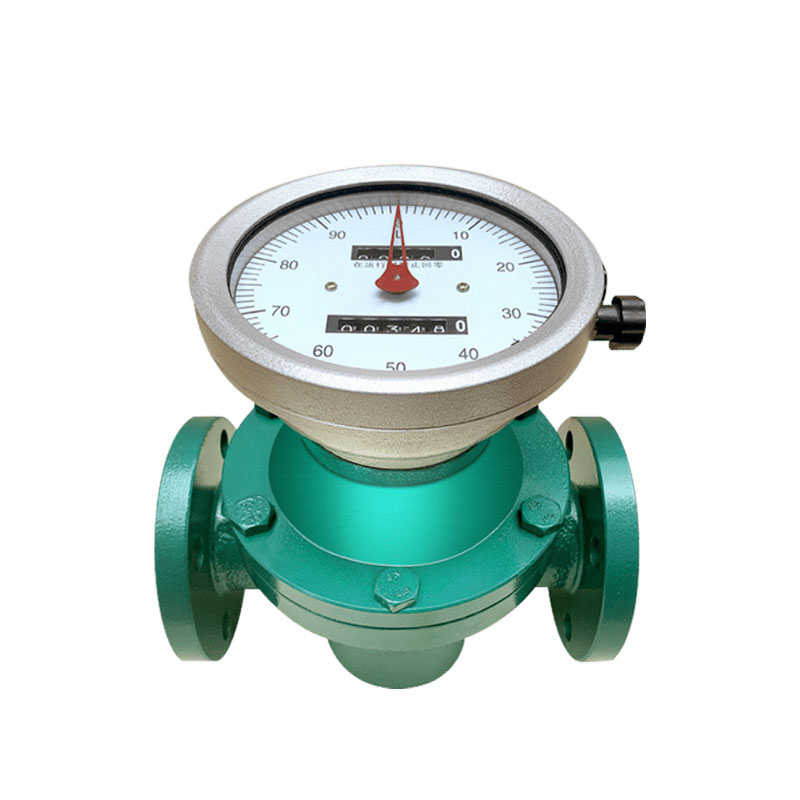

- Արդյունքի տարբերակներ. Մեխանիկական տիպի հոսքաչափ կամ Silver Automation Instruments-ը կարող է պատրաստել թվային օվալաձև ատամնանիվով հոսքաչափ՝ Pulse, 4–20mA կամ RS485՝ համակարգային ինտեգրման համար:
- Նյութը՝ ածխածնային պողպատ, թուջ կամ չժանգոտվող պողպատ (օրինակ՝ 304SS)՝ ոչ կոռոզիոն յուղի կամ կոռոզիոն հեղուկի համար։
- Տրանսֆորմատորային յուղի հոսքաչափի չափսերը. Մենք առաջարկում ենք տրանսֆորմատորային յուղի հոսքաչափեր 2 մմ-ից մինչև 8 դյույմ չափսերով (DN2-ից մինչև DN200):
Ստորև բերված է տրանսֆորմատորային յուղի օվալաձև ատամնանիվով հոսքաչափի հոսքի միջակայքի հղման աղյուսակը։
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

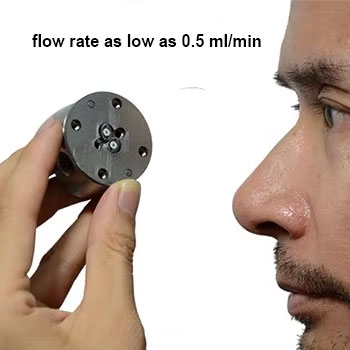

Եթե ձեր հոսքի միջակայքը վերևում նշվածից ցածր է, կարող եք կապվել silverinstruments.com կայքի հետ, մենք ունենք
փոքր հոսքաչափ՝ յուղի չափման համար : Մենք կարող ենք հայտնաբերել նվազագույն հոսքը մինչև 0.5 մլ/րոպե:
2. Տեղադրման խորհուրդներ
- Տեղադրեք հորիզոնական՝ էկրանը ուղղահայաց՝ սխալները նվազագույնի հասցնելու համար։
- Տեղադրեք ֆիլտրեր հոսանքի վերևում՝ աղբը կանխելու համար:
- Ավելացրեք օդի հեռացնող միջոցներ՝ պղպջակների առաջացումը կանխելու համար:

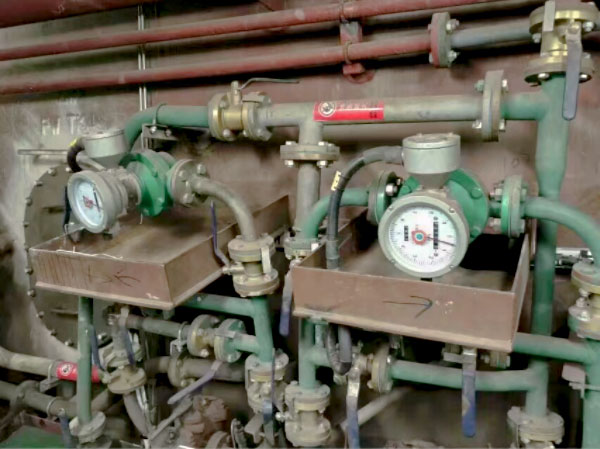

Ստորև ներկայացված է տրանսֆորմատորային յուղի հոսքաչափի բնորոշ տեղադրումը
4. Արդյունաբերական կիրառություններ
- Յուղի լցման և շրջանառության մոնիթորինգ. Ապահովում է սառեցման համակարգի արդյունավետ աշխատանքը։
- Առևտրի խնամակալության փոխանցում. Բարձր ճշգրտության չափումը համապատասխանում է API/OIML ստանդարտներին:
- Կանխատեսողական սպասարկում. Հայտնաբերում է արտահոսքերը կամ խցանումները հոսքի անոմալիաների միջոցով։
5. Համեմատություն այլ տեխնոլոգիաների հետ
-Ուղիղ խողովակների պահանջ չկա. ճկուն տեղադրում նեղ տարածքներում։
-Ծախսարդյունավետություն. ավելի քիչ սպասարկում՝ համեմատած բարդ էլեկտրոնային հաշվիչների հետ։
-Մեխանիկական, թե՞ թվային տարբերակներ։ Անկախ նրանից, թե ձեզ անհրաժեշտ է մեխանիկական տրանսֆորմատորային յուղի հոսքաչափ, թե՞ թվային յուղի հոսքաչափ, silverinstruments.com-ը բոլորն էլ ունեն լուծումներ։
-Բարձր ճշգրտության հոսքաչափ։ Դուք կարող եք ստանալ 0.2~0.5% բարձր ճշգրտությամբ հոսքի չափում։
Օվալաձև ատամնավոր հոսքաչափ տրանսֆորմատորային յուղի հոսքի չափման համար՝ իմպուլսային ելքով
Օվալաձև ատամնավոր հոսքաչափերը իդեալական են տրանսֆորմատորային յուղի հոսքի չափման համար՝ իրենց ճշգրտության, հարմարվողականության և կայունության շնորհիվ: Ճիշտ ընտրությունը (յուղի հատկությունների և շահագործման պայմանների համապատասխանեցումը) և տեղադրումը ապահովում են հուսալի աշխատանք: Էներգահամակարգերի համար դրանք բարձրացնում են շահագործման արդյունավետությունը՝ միաժամանակ նվազեցնելով էներգիայի կորուստները և ծախսերը: Կապվեք
silverinstruments.com կայքի հետ՝ ձեր ցածր գնով և համապատասխան յուղի հոսքաչափեր ձեռք բերելու համար:
