Ի՞նչ է մեթիլ քլորիդը:

Մեթիլքլորիդը (CH₃Cl), որը հայտնի է նաև որպես քլորմեթան, անգույն հեղուկ է, որը լայնորեն օգտագործվում է որպես սառնագենտ և լուծիչ։

Ինչո՞ւ չափել մեթիլքլորիդային հեղուկի հոսքի չափումը։

1. Անվտանգության համապատասխանություն. Մեթիլքլորիդը վտանգավոր է: Հոսքի ճշգրիտ կառավարումը կանխում է արտահոսքերը և ճառագայթահարումը:
2. Գործընթացի արդյունավետություն. Ճիշտ դեղաչափումը ապահովում է արտադրանքի կայուն որակը քիմիական ռեակցիաներում:
3. Ծախսերի խնայողություն. թափոնների նվազագույնի հասցնելը նվազեցնում է շահագործման ծախսերը:

Ինչու՞ օգտագործել հեղուկ տուրբինային հոսքաչափ մեթիլ քլորիդի համար:

Հեղուկային տուրբինային հոսքաչափերը իդեալական են մեթիլ քլորիդի հեղուկ վիճակում չափման համար։

turbine flow meters working principle
- Ռոտորը (տուրբինը) պտտվում է, երբ հեղուկ մեթիլքլորիդը հոսում է հաշվիչի միջով։
- Պտտման արագությունը համեմատական է հոսքի արագությանը։
- Սենսորները հայտնաբերում են տուրբինի շարժումը և այն վերածում հոսքի ազդանշանի։
- Հեղուկային տուրբինային հոսքաչափերը կարող են արդյունավետորեն չափել ոչ կոռոզիոն, ցածր մածուցիկության և մաքուր մեթիլ քլորիդը՝ շնորհիվ իր հեղուկային հատկությունների։

Հեղուկ տուրբինային հոսքաչափի հիմնական առավելությունները

Բարձր ճշգրտություն. չափում է հոսքի արագությունը ±0.5%-ից մինչև ±1% ճշգրտությամբ։
Լայն հոսքի միջակայք. Հարմար է ինչպես ցածր, այնպես էլ բարձր հոսքի արագությունների համար (օրինակ՝ 0.1 լ/րոպեից մինչև 10,000 լ/րոպե):
Երկարակեցություն. չժանգոտվող պողպատից հոսքի սենսորը դիմացկուն է մեթիլ քլորիդից առաջացող կոռոզիային։
Էժան. TUF տեխնոլոգիայի հոսքաչափի օգտագործման դեպքում CH₃Cl հոսքաչափի ցածր գին։

-Մեթիլքլորիդային տուրբինային հոսքաչափերի տեխնիկական բնութագրերը՝

Նյութ՝ հեղուկի հոսքի սենսորի թրջված մասեր՝ չժանգոտվող պողպատից հոսքաչափ
Ջերմաստիճանի միջակայք՝ -50°C-ից մինչև 150°C (-58°F-ից մինչև 302°F)
Ճնշման գնահատական՝ մինչև 1000 psi (69 բար) Ելքային ազդանշան՝ 4-20 mA, իմպուլսային կամ Modbus, RTU, RS485 Տեղադրում՝ հորիզոնական կամ ուղղահայաց
Շրջադարձի հարաբերակցություն՝ 1:10~ 1:20
Գործընթացային միացում. Ֆլանշ, վաֆլի, թել, եռակի սեղմակ

-Մեթիլքլորիդային տուրբինային հոսքի սենսորների հոսքի միջակայքը՝
Size (mm) Standard Flow (m3/h) Extended Flow (m3/h)
DN4 (1/8 inch) 0.04-0.25 0.04-0.24
DN6 (1/4 inch) 0.1-0.6 0.06-0.6
DN10 (3/8 inch) 0.2-1.2 0.15-1.5
DN15(1/2inch) 0.6-6 0.4-8
DN20 (3/4 inch) 0.8-8 0.45-9
DN25 (1 inch) 45667 0.5-10
DN32 (1-1/4inch) 1.5-15 0.8-15
DN40(1-1/2 inch) 45708 45677
DN50 (2 inch) 4-40 2-40
DN65 (2-1/2 inch) 7-70 4-70
DN80 (3 inch) 10-100 5-100
DN100 (4 inch) 20-200 10-200
DN125 (5 inch) 25-250 13-250
DN150 (6 inch) 30-300 15-300
DN200 (8 inch) 80-800 40-800

Մեթիլ քլորիդի համար տուրբինային հոսքաչափերի առավելությունները

1. Արդյունավետ ծախս. Կորիոլիսի հոսքաչափերի համեմատ ավելի ցածր նախնական արժեք։
2. Հեշտ տեղադրում. Կոմպակտ դիզայնը տեղավորվում է առկա խողովակաշարերի մեջ:
3. Իրական ժամանակի տվյալներ. Թվային էկրանի տեսակի հոսքաչափը տրամադրում է ակնթարթային հոսքի արագություն և գումարային ծավալի ցուցմունքներ:

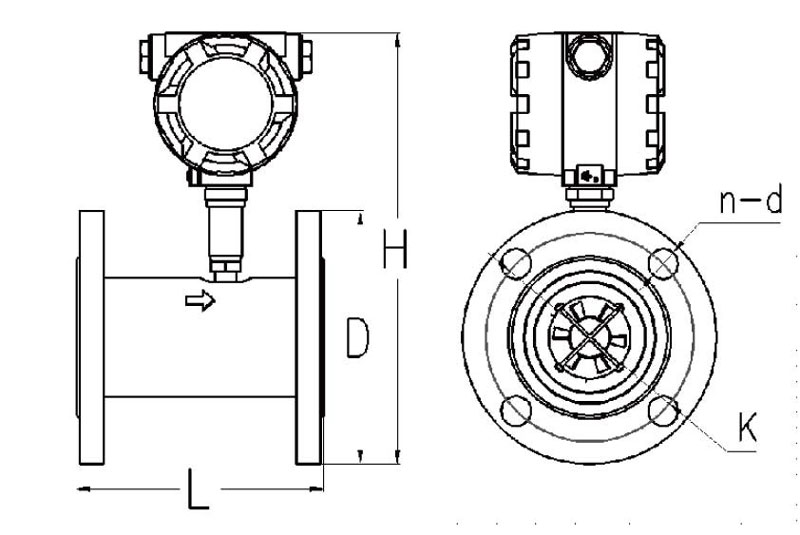

Տուրբինային տիպի մեթիլքլորիդային հոսքաչափի չափերը

Dimensions of turbine type Methyl Chloride flow meter
Diameter (mm) L (mm) D (mm) K (mm) H(mm) d (mm) n Press. Rate
Pulse Pulse with Ex 4-20mA with Ex Digital Display
15 75 95 65 175 180 180 245 14 4 2.5 Mpa
20 80 105 75 185 190 190 255 14 4
25 100 115 85 200 195 195 260 14 4
32 140 140 100 210 215 215 275 18 4
40 140 150 110 195 220 220 285 18 4
50 150 165 125 230 235 235 295 18 4
65 170 185 145 255 260 260 325 18 4 1.6 Mpa
80 200 200 160 260 265 265 330 18 8
100 220 220 180 285 285 285 350 18 8
125 250 250 210 310 315 315 380 18 8
150 300 285 240 345 345 345 410 22 8
200 360 340 295 395 400 400 465 22 12

Ինչպե՞ս ճիշտ տեղադրել մեթիլ քլորիդի հոսքաչափը։

Մոնտաժման դիրքեր
Տուրբինային հոսքաչափերը պետք է տեղադրվեն տեղում՝ հետևյալ պահանջներին համապատասխան.
Հեշտ սպասարկում/Առանց թրթռման/Առանց էլեկտրամագնիսական միջերեսի/Ջերմության աղբյուրից հեռու/Հոսքի ուղղություն
(Բոլոր SILVER տուրբինային հոսքաչափերը նախատեսված են հոսքը միայն մեկ ուղղությամբ չափելու համար: Մարմնի վրա գտնվող նետը ցույց է տալիս ուղղությունը):

Ուղիղ գծերի պահանջվող երկարությունները

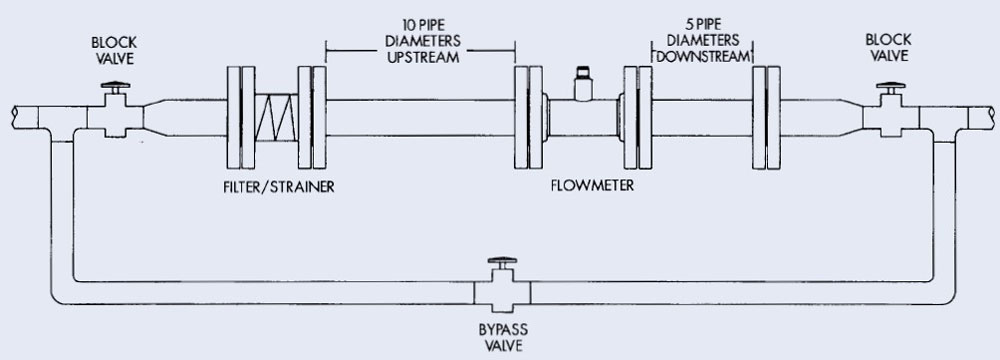

Հոսքի փոփոխող սարքերը, ինչպիսիք են արմունկները, փականները և ռեդուկտորները, կարող են ազդել ճշգրտության վրա: Հոսքի չափման համակարգի տիպիկ տեղադրման համար տե՛ս դիագրամ 1-ը:
Typical Flow Meter System Installation

Առաջարկվող ուղեցույցները տրված են ճշգրտությունը բարձրացնելու և աշխատանքը մեծացնելու համար: Այստեղ տրված հեռավորությունները նվազագույն պահանջներ են. կրկնապատկեք դրանք՝ ցանկալի ուղիղ խողովակների երկարության համար:
Վերին հոսանք. թույլատրվում է, որ ուղիղ խողովակի նվազագույն երկարությունը լինի խողովակի ներքին տրամագծի առնվազն 10 անգամը։ Օրինակ, 50 մմ խողովակի դեպքում, 500 մմ ուղիղ խողովակ պետք է անմիջապես վերին հոսանքին անցնել։ Վերին հոսանքին ուղիղ խողովակի ցանկալի երկարությունը 1000 մմ է։

Հոսանքն ի վար. թույլատրվում է խողովակի ներքին տրամագծի առնվազն 5 անգամ մեծ ուղիղ խողովակի նվազագույն երկարություն: Օրինակ, 50 մմ խողովակի դեպքում անմիջապես վերևում պետք է լինի 250 մմ ուղիղ խողովակ: Վերևում ուղիղ խողովակի ցանկալի երկարությունը 500 մմ է:

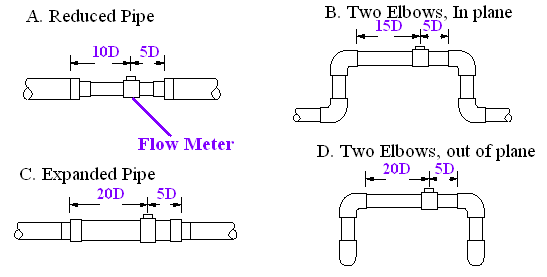

Փոփոխող սարքի առկայության դեպքում ուղիղ խողովակի երկարության պահանջների համար տե՛ս դիագրամ 2-ը։
Number of Pipe Diameter

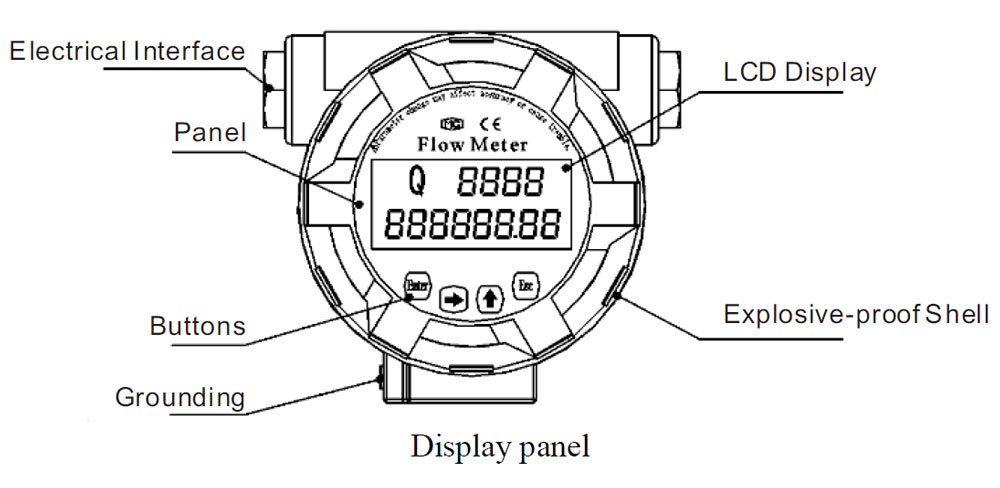

Ինչ տեսք ունի մեր տուրբինային հոսքաչափի թվային էկրանը

silver instruments turbine flow meter digital display

Եզրակացություն

Մեթիլ քլորիդի հոսքի անվտանգ և արդյունավետ չափման համար հեղուկ տուրբինային հոսքաչափերը առաջարկում են հուսալի, մատչելի լուծում: Դրանց բարձր ճշգրտությունը, դիմացկունությունը և օգտագործման հեշտությունը դրանք դարձնում են տնտեսող ընտրություն այս կարևոր քիմիական նյութը մշակող արդյունաբերությունների համար:
Մեթիլքլորիդի հոսքաչափ է պետք՞: Կապվեք մեզ հետ (SALES@SILVERINSTRUMENTS.COM) այսօր՝ մասնագիտական խորհրդատվություն ստանալու համար:
