Փայտի չիպի մակարդակի չափում

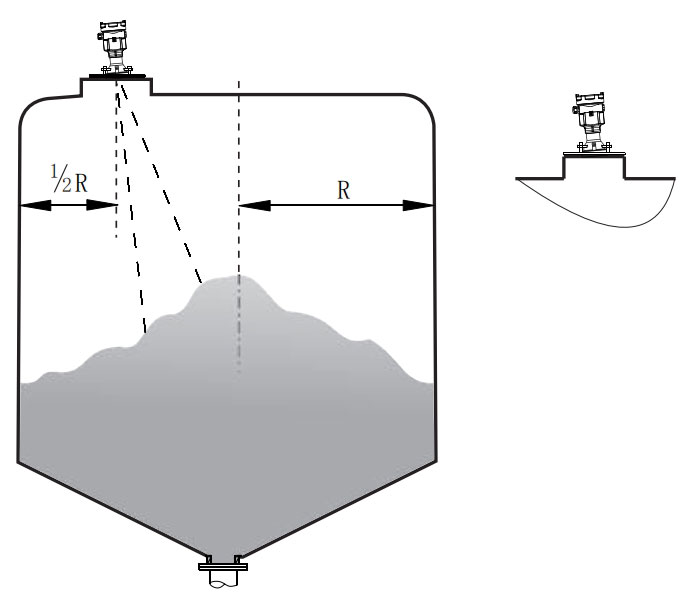

Մանրաթելերի փոխկապակցվածությունը ստեղծում է խոռոչներ և կեղծ մակարդակի ազդանշաններ

Ավանդական մակարդակի չափման տեխնոլոգիաների L-ի իմիտացիաներ
- Ուլտրաձայնային մակարդակի փոխանցիչներ՝
Փոշին կլանում է ակուստիկ ալիքները՝ առաջացնելով չափման >15% շեղում
Երբ կուտակվում է թեփ, ճեղքերը համեմատաբար մեծ են, և ուլտրաձայնային մակարդակի չափիչի չափման ազդեցությունը թույլ է։

- Ջրասույզ ճնշման փոխանցիչներ՝
Փայտի մանրաթելերը խճճում են զոնդերը՝ առաջացնելով մշտական վնաս: Ջրասույզ ճնշման տվիչները օգտագործվում են հեղուկների, ինչպիսիք են ջուրը, դիզելային վառելիքը, վառելիքային յուղը, մակարդակը չափելու համար, սակայն դրանք հարմար չեն փայտի թեփերի համար:

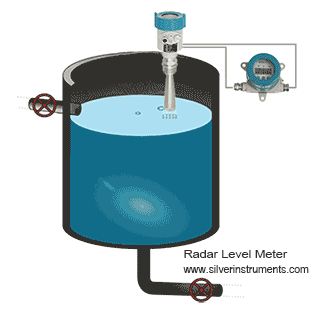

80 ԳՀց հաճախականության ռադարային մակարդակի հաղորդիչ. հեղափոխություն փայտի թեփի չափման մեջ



Օգտագործելով հաճախականության մոդուլացված անընդհատ ալիքի (FMCW) տեխնոլոգիան՝ 78-82 ԳՀց բարձր հաճախականության միկրոալիքային ճառագայթներով: 3.6 մմ ալիքի երկարությունը (սովորական 26 ԳՀց ռադարի մեկ երրորդը)՝ զուգորդված 12° նեղ ճառագայթի անկյան հետ, հնարավորություն է տալիս ճշգրիտ կիզակետել.

1. Բարձր հաճախականության միկրոալիքային ճառագայթները թափանցում են փոշու ամպերի միջով
2. Նեղ ճառագայթը խուսափում է պատի միջամտությունից
3. Դինամիկ մակերեսների հետևման ալգորիթմը մշակում է անկանոն մակերեսներ
4. Արձագանքի ուժեղացման տեխնոլոգիան փոխհատուցում է թույլ արտացոլումները

Parameter	Ultrasonic	26GHz Radar	80GHz Radar
Dust Penetration	≤30%	≤50%	≤85%
Beam Angle	12°-15°	20°	3°-12°
Min. Dielectric Constant	N/A	≥2.0	≥1.5
Bridging Detection	None	Limited	Intelligent

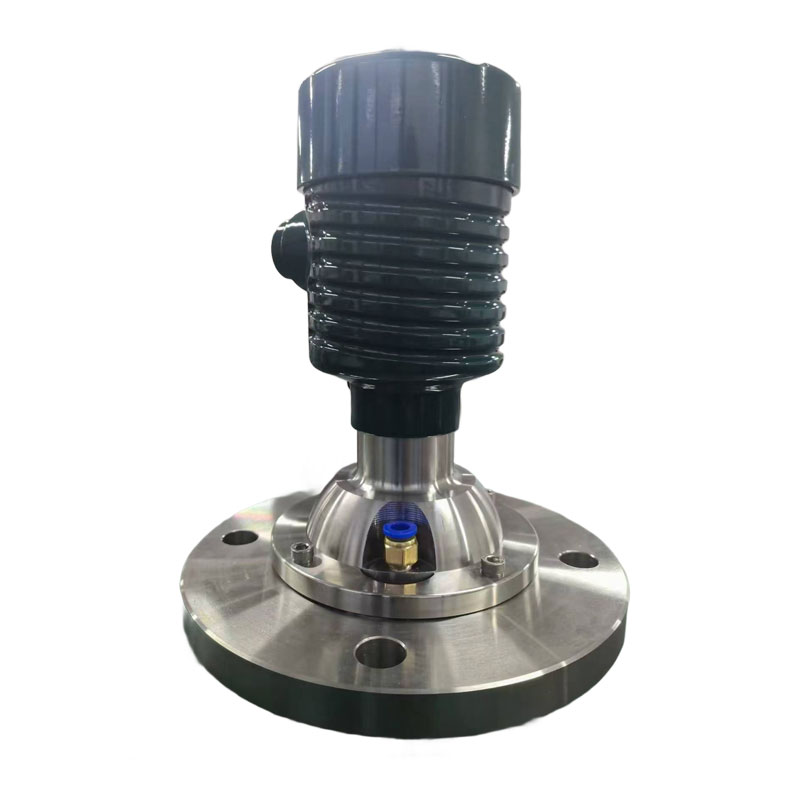

Փայտի չիպի մակարդակի հաղորդիչի հիմնական տեխնիկական բնութագրերը.
- Հաճախականության միջակայք՝ 78-82 ԳՀց (λ=3.6 մմ)
- Սիլոսի առավելագույն մակարդակը կարող է հասնել մինչև 120 մ
- Ճշգրտություն՝ ±2 մմ (նույնիսկ 10մ~20մ բարձրությամբ սիլոսներում)
- Կարգավորելի ճառագայթի անկյուն՝ 3°/6°/12° (ծրագրային կարգավորմամբ)
- Գործընթացի ջերմաստիճան՝ -40~200°C (օդամաքրման միջերեսով)
- Անտենայի նյութեր՝ PTFE կնքված/կերամիկական (խցանումներից պաշտպանող)
- Սիգնալի մշակում՝ 64 սպեկտր/վրկ + AI արձագանքի օրինաչափության ճանաչում
- Ելք 4-20մԱ, HART և MODBUS RTU միակցիչներով օպցիոն

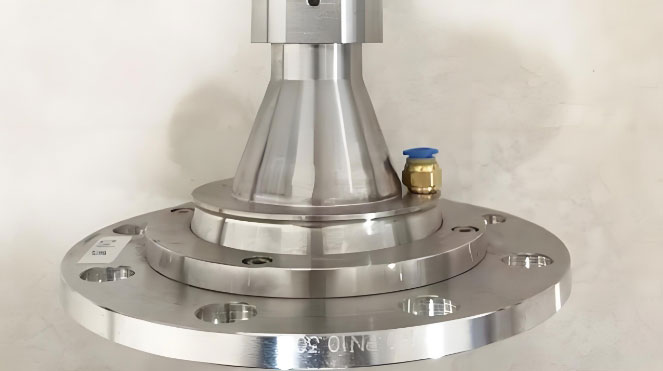

- Համընդհանուր ֆլանշի կարգավորման անկյուն, հարմար է պինդ չափման համար, ֆլանշի չափը կարող է լինել 3”, 4”, 5” 6” և 8 դյույմ։
