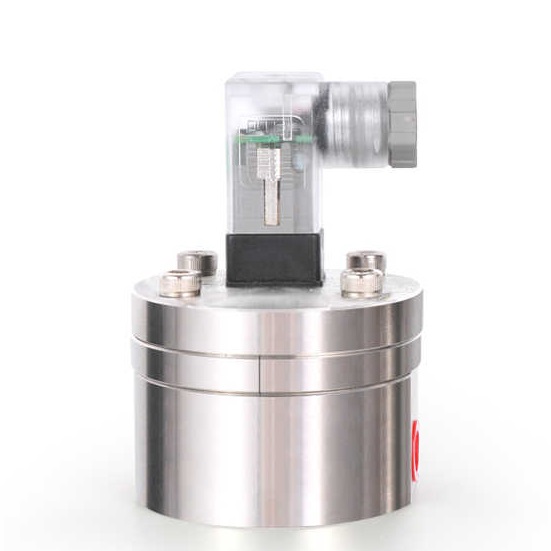

Կոռոզիայի արգելակիչի ցածր հոսքի հոսքաչափ

Ցածր հոսքի դրական տեղաշարժի հոսքաչափի կիրառումը կոռոզիայի արգելակիչ ներարկման համակարգում

Նավթաքիմիական արդյունաբերության մեջ կոռոզիայի արգելակիչ քիմիական նյութի ճշգրիտ ավելացումը միշտ էլ տեխնիկական գործողություն է եղել: Օրինակ՝ հոսքը կարող է շատ փոքր լինել, օրինակ՝ ընդամենը 1-2 GPM կամ նույնիսկ ավելի ցածր, և այն սովորաբար աշխատում է մոտ 300p բարձր ճնշման տակ: Չափազանց ներդրումները գումարի վատնում են, մինչդեռ սարքավորումների մեջ անբավարար ներդրումները կարող են հանգեցնել նստվածքի առաջացման և խցանման, ուստի հոսքի կառավարումը պետք է լինի ճշգրիտ: Վերջերս շատ ընկերություններ սկսել են օգտագործել ցածր հոսքի PD հոսքաչափեր՝ այս խնդիրը լուծելու համար, և ազդեցությունն իսկապես լավն է:

Կոռոզիայի արգելակիչ ներարկման իրական պահանջարկը

Հակադարձ օսմոսի տարածված համակարգերի համար ավելացվող կոռոզիայի ինհիբիտորի (ԿԻ) քանակը սովորաբար կազմում է ժամում 0.13-ից մինչև 2.92 լիտր, որոշ համակարգերում՝ նույնիսկ ժամում 0.02 լիտր։ Այդքան փոքր հոսքի արագության դեպքում սովորական հոսքաչափերը ընդհանրապես չեն կարող չափել այն։ Ավելին, կոռոզիայի ինհիբիտորների մածուցիկությունը մեծապես տատանվում է, և ջերմաստիճանը նույնպես զգալի ազդեցություն ունի դրանց վրա։ Ընդհանուր առմամբ, հոսքաչափի օգտագործման սխալը կաճի։

Գործարաններում տարածված իրավիճակ է, երբ օպերատորները կարգավորում են դեղաչափի պոմպը՝ հիմնվելով փորձի վրա, պարբերաբար ստուգում են դեղորայքի բաքի հեղուկի մակարդակը և գնահատում դեղաչափը՝ օգտագործելով այս «կեղտոտ մեթոդը»։ Դրա արդյունքում կամ դեղորայքի արժեքը բարձրանում է, կամ էլ նվազում է նստվածքի քանակը, միշտ էլ ինչ-որ տհաճ բան կլինի։

Միկրո դրական տեղաշարժի հոսքաչափի առավելությունները

Այս հոսքաչափի ամենամեծ առավելությունը դրա բարձր ճշգրտությունն է, որը կարող է հասնել 0.5% կամ նույնիսկ ավելի բարձր ճշգրտության, և կարող է չափել րոպեում նվազագույն 0.5 միլիլիտր (0.5 մլ/րոպե) հոսքի արագություն: Ավելի կարևոր է, որ այն չի վախենում հեղուկի մածուցիկության փոփոխություններից: Անկախ նրանից, թե դա նոսր ջուր է, թե խիտ հեղուկ, քանի դեռ ատամնանիվը կարող է մղվել, չափված արդյունքները ճշգրիտ են:

Բարձր ճնշման հոսքաչափ. Կոռոզիայի ինհիբիտորների հոսքի չափումը հաճախ իրականացվում է բարձր ճնշման տակ, օրինակ՝ 280 psi կամ 100 բար: Փոքր PD հոսքաչափերը կարող են վերածվել բարձր ճնշման հոսքաչափերի, և ճնշումը կարող է հասնել նույնիսկ մինչև 400 բար:

Գերցածր կոռոզիայի ինհիբիտորների համար նախատեսված փոքր հոսքի սենսորները կարող են պատրաստվել շատ փոքր չափսերով, ինչպիսիք են 1/8", 1/4", 1/2", 3/4", 1”, որոնք համապատասխանում են ցածր հոսքի չափման պահանջներին։

Կոռոզիայի արգելակիչ ներարկման համակարգերի համար այս բնութագրերը չափազանց գործնական են։ Նախ, հոսքի միջակայքը լայն է՝ ժամում տասնյակ միլիլիտրից մինչև տասնյակ լիտր։ Երկրորդ, չափման ճշգրտությունը բարձր է, և դեղամիջոցի դեղաչափը կարելի է ճշգրիտ կառավարել։ Վերջապես, այն ունի լավ կայունություն և տեղադրումից հետո պահանջում է նվազագույն սպասարկում։

Ինչի՞ն պետք է ուշադրություն դարձնել գործնական կիրառություններում։

Չնայած փոքր օվալաձև ատամնանիվով հոսքաչափը հեշտ է օգտագործել, տեղադրման և օգտագործման համար դեռևս կան որոշ պահանջներ:

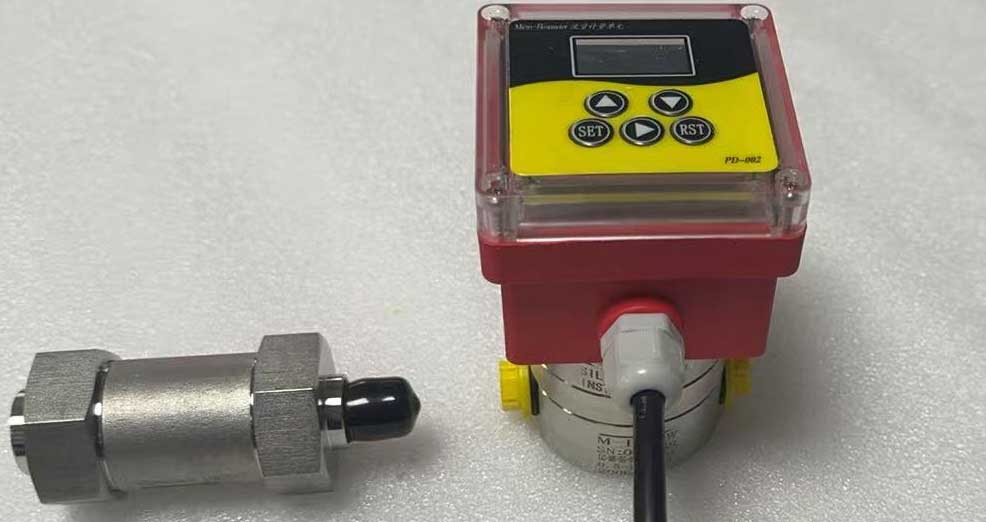

• Անհրաժեշտ է տեղադրել ֆիլտրեր։ Չնայած կոռոզիայի դեմ արգելակիչը թափանցիկ տեսք ունի, անխուսափելիորեն որոշ խառնուրդներ կլինեն։ Եթե ֆիլտրը չի տեղադրվում, ժամանակի ընթացքում խառնուրդները կխրվեն ատամնանիվների մեջ, և հոսքաչափը կդառնա անճշտ։ Ընդհանուր առմամբ խորհուրդ է տրվում տեղադրել 200 կամ ավելի ցանցի չափի ֆիլտրեր, որոնք մատչելի են, բայց անհանգստություն չպատճառող։

• Տեղադրման ուղղությունը պետք է ճիշտ լինի: Այս տեսակի հոսքաչափը պահանջում է տեղադրման ուղղություն, մուտքը և ելքը չեն կարող շրջվել, և ավելի կայուն չափման համար լավագույնն է պահպանել որոշակի հետադարձ ճնշում: Տեղադրման կոնկրետ հրահանգները տրամադրված են ձեռնարկում, պարզապես հետևեք կանոններին:

• Ջերմաստիճանային միջակայքը պետք է վերահսկվի: Ստանդարտ մոդելը գործում է -30-ից մինչև 80 աստիճան Ցելսիուս ջերմաստիճանում: Եթե տեղում ջերմաստիճանը հատկապես բարձր է, ապա պետք է ընտրել բարձր ջերմաստիճանի մոդել: Մի խնայեք գումար դրա վրա, հակառակ դեպքում հոսքաչափը երկար չի ծառայի և կփչանա:

• Անհրաժեշտ է ուշադիր վարվել միացումների հետ։ Միացումը պտտելիս մի փաթաթեք չափազանց շատ հումքի ժապավեն, քանի որ դա կարող է խնդիրներ առաջացնել, եթե այն խրվի հոսքաչափի ներսում։ Այս փոքր հոսքաչափը փոքր տրամագիծ ունի, և նույնիսկ փոքր քանակությամբ աղբը կարող է խնդիրներ առաջացնել։

Ընտրության ընթացքում մի քանի կարևոր պարամետրեր

Հայտնաբերվող նվազագույն հոսքը 0.5 մլ/րոպե է

Երթևեկության միջակայքը պետք է ընտրվի իրական կարիքներին համապատասխան: Օրինակ, եթե ձեր համակարգի դեղաչափը ժամում 0.5-ից 5 լիտր է, ապա ընտրեք LC-M6 մոդելը, որն ունի ժամում 0.5-ից 100 լիտր չափման միջակայք, որը լիովին բավարար է և ունի բավարար մարժաներ:

Նյութը նույնպես կարևոր է։ Կոռոզիայի արգելակիչը կոռոզիոն է, ուստի պետք է ընտրել 316 չժանգոտվող պողպատ, որն ավելի թանկ է, բայց դիմացկուն։

Հոսքի փոխանցիչից ստացված ելքային ազդանշանը պետք է համապատասխանի կառավարման համակարգին: Հոսանքի հաշվիչները սովորաբար ունեն իմպուլսային կամ 4-20 մԱ հոսանքի ելքեր, որոնք կարող են անմիջապես միացվել PLC կամ DCS համակարգերին ավտոմատ կառավարման համար: Եթե դա պարզապես պարզ մոնիթորինգ է, ապա մեխանիկական հոսքաչափը բավարար է. այն էժան է և չի պահանջում արտաքին էլեկտրամատակարարում:

Գործնական փորձ սպասարկման և սպասարկման ոլորտում

Ստուգեք ֆիլտրը եռամսյակը մեկ անգամ և փոխարինեք այն, եթե այն խցանվի: Ֆիլտրի խցանումը կարող է ազդել հոսքի չափման վրա և մեծացնել պոմպի վրա ծանրաբեռնվածությունը:

Պարբերաբար կատարեք ճշգրտության ստուգում, միացրեք չափիչ գլանը ելքին և չափեք հոսքի արագությունը՝ տեսնելու համար, թե արդյոք այն համապատասխանում է ցուցադրված արժեքին: Եթե սխալը մեծ է, այն կարող է վերակարգավորման կարիք ունենալ մոտակա արհեստանոցում:

Տնտեսական հաշիվները պետք է հստակ հաշվարկվեն

Միկրո օվալաձև ատամնավոր հոսքաչափի գինը իսկապես էժան չէ՝ տատանվում է մի քանի հազարից մինչև տասնյակ հազարավոր դոլարներ մեկ հավաքածուի համար։ Բայց երկարաժամկետ հեռանկարում այս գումարը արժե այդ գումարին։

Նախ, խոսքը դեղորայքի խնայողության մասին է։ Դեղաչափի ճշգրիտ վերահսկումը և իրական կարիքներին համապատասխան ավելացնելը կարող է տարեկան զգալիորեն խնայել դեղորայքի ծախսերը։ Հատկապես ներմուծված կոռոզիոն ինհիբիտորների գինը շատ բարձր է. օգտագործման 10%-ը խնայելը կարող է փոխհատուցել ծախսը մեկ տարվա ընթացքում։

Երկրորդ, դա սարքավորումների խափանումները նվազեցնելն է: Ճշգրիտ չափաբաժինը նվազեցնում է սարքավորումների նստվածքագոյացումը, մաքրման հաճախականությունը և պարապուրդի ժամանակը, որոնցից յուրաքանչյուրն ունի նշանակալի անուղղակի օգուտներ:

Վերջապես, կա աշխատանքի արժեքը։ Ավտոմատ մոնիթորինգի և վերահսկողության շնորհիվ օպերատորները կարիք չունեն ամեն օր նայելու դեղերի տուփին, ինչպես նաև հաճախակի կարգավորելու դեղաչափի պոմպը, ինչը խնայում է իրենց ժամանակն ու ջանքերը։

Կոռոզիայի արգելակիչ ներարկման համակարգի համար մանրանկարչական դրական տեղաշարժի հոսքաչափի օգտագործումը իսկապես լավ լուծում է: Բարձր ճշգրտություն, լավ կայունություն և պարզ սպասարկում: Չնայած սկզբնական ներդրումը մի փոքր մեծ է, երկարաժամկետ հեռանկարում ծախսարդյունավետությունը շատ բարձր է: Իհարկե, ընտրությունը և տեղադրումը պետք է կատարվեն ճիշտ, և ամենօրյա սպասարկումը չպետք է անփույթ լինի, որպեսզի լիարժեք օգտագործվի հոսքաչափի իրական գործառույթը:

Եթե ձեր համակարգը դեռևս օգտագործում է «գնահատման» մեթոդը՝ նստվածքի արգելակիչներ ավելացնելու համար, կարող եք դիտարկել չափման մեթոդների արդիականացումը: Ի վերջո, կառավարման կատարելագործումը միտում է, և ծախսվող գումարը դեռ պետք է ծախսվի: Սարքավորումների կայուն աշխատանքը հիմնական սկզբունքն է:
