Ինչու են էլեկտրամագնիսական հոսքաչափերը իդեալական վանադիումի լուծույթի չափման համար
Եթե աշխատում եք վանադիումի լուծույթների հետ, ինչպիսիք են հոսքային մարտկոցներում, քիմիական մշակումներում կամ հանքարդյունաբերությունում օգտագործվողները, ապա գիտեք, որ այս հեղուկները կարող են բարդ լինել։ Դրանք հաճախ թթվային են, կոռոզիոն և լի են մետաղական իոններով։
Օրինակ, մենք օգտագործում ենք
հեղուկ տուրբինային հոսքաչափեր և
մրրկային հոսքաչափեր ՝ վանադիումի լուծույթը չափելու համար: Հեղուկ տուրբինի ռոտորը և մրրկային փողոցի զոնդը պատրաստված են մետաղից և արագորեն կոռոզիայի են ենթարկվում վանադիումի լուծույթից:
Ճշգրիտ չափել դրանց հոսքի արագությունը՝ առանց սարքավորումները վնասելու։ Դա մարտահրավեր է։ Ահա թե որտեղ են էլեկտրամագնիսական հոսքաչափերը (
մագնիսաչափեր ) փայլում։ Եկեք բացատրենք, թե ինչու են դրանք վանադիումի լուծույթների լավագույն ընտրությունը։
Ինչպե՞ս են աշխատում մագնիսաչափերը վանադիումի հոսքը չափելու համար։
Մագնեզիումաչափերը օգտագործում են Ֆարադեյի էլեկտրամագնիսական ինդուկցիայի օրենքը։ Ահա պարզ տարբերակը՝

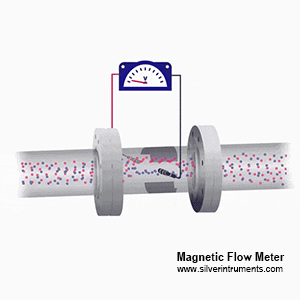

Մագնիսական հոսքաչափի սկզբունքը
1. Երբ խողովակով հոսում է հաղորդիչ հեղուկ (օրինակ՝ վանադիումի լուծույթ), մագնիսամետրը առաջացնում է մագնիսական դաշտ։
2. Վանադիումային հեղուկի շարժման ժամանակ այն ստեղծում է լարում, որը համեմատական է իր վանադիումային հոսքի արագությանը։
3. Վանադիումի հոսքի սենսորի էլեկտրոդները հայտնաբերում են այս լարումը, և սարքը հաշվարկում է հոսքի արագությունը։
Վանադիումի լուծույթները հաղորդիչ են, քանի որ պարունակում են իոններ (օրինակ՝ VO²⁺ կամ V³⁺), ինչը դրանք դարձնում է իդեալական մագնիսական հաշվիչների համար: Ոչ հաղորդիչ հեղուկնե՞ր: Էլեկտրամագնիսական հոսքաչափերը չեն աշխատի: Բայց վանադիումի դեպքում դրանք համապատասխանում են:

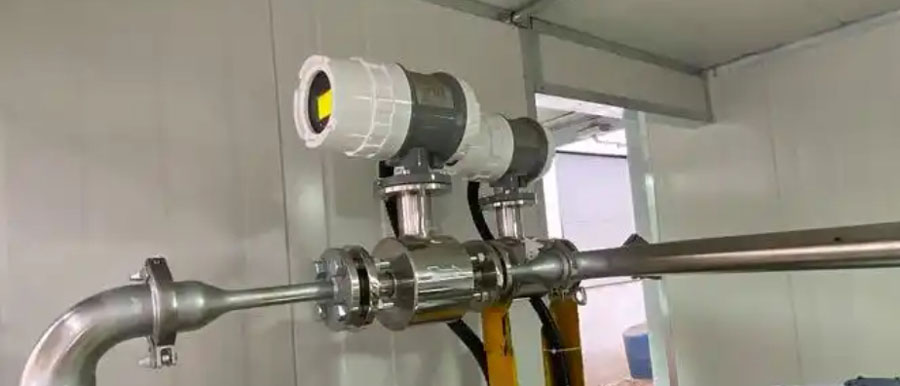

Մագնիսական հոսքաչափերը չափում են վանադիումի լուծույթները
Ինչու են մագնիսական հոսքաչափերը ավելի լավ կարգավորում վանադիումի լուծույթները
1. Շարժական մասերը չեն կարող կոռոզիայի ենթարկվել
Վանադիումի լուծույթները, հատկապես թթվայինները, քայքայում են մետաղները: Ավանդական հոսքաչափերը (ինչպիսիք են TUF տուրբինային հոսքաչափը, մրրիկավոր հոսքաչափերը, օվալաձև ատամնավոր հոսքաչափերը) ունեն մետաղական ատամնանիվներ կամ շեղբեր, որոնք քայքայվում են: Մագնեզիումաչափե՞րը: Դրանք պարզապես հարթ խողովակ են էլեկտրոդներով: Այն լիարժեք տրամագծի հոսքաչափ է և առանց ճնշման կորստի: Ավելի քիչ մաշվածություն, ավելի քիչ խափանումներ:
2. Աշխատում է ագրեսիվ քիմիական նյութերի հետ
Մագնեզիումի չափիչների ծածկույթները (հեղուկին դիպչող մասը) կարող են պատրաստվել PTFE, PFA կամ F46 նման նյութերից, որոնք դիմացկուն են վանադիումի կոռոզիային: Էլեկտրամագնիսական հոսքաչափերը կարող են հագեցած լինել տանտալ նյութով որպես երկու էլեկտրոդային նյութ: Տանտալը թանկարժեք մետաղ է, որը կոռոզիոն դիմադրություն ունի բազմաթիվ թթվային քիմիական միջավայրերի նկատմամբ, ինչպիսին է վանադիումը, որը լավ կոռոզիոն դիմադրություն ունեցող հեղուկ է: Դրանք կծառայեն երկար տարիներ նույնիսկ դժվար պայմաններում:
3. Ճնշման անկում չկա

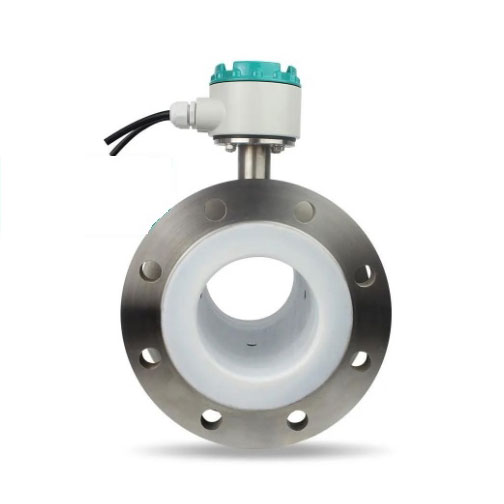

Լրիվ տրամաչափի հոսքաչափ և ճնշման կորստի բացակայություն
Քանի որ հոսքը խոչընդոտող ոչինչ չկա, մագնիսամետրերը չեն դանդաղեցնում ձեր վանադիումի լուծույթը: Սա կարևոր է կայուն հոսքի արագություն պահանջող գործընթացների համար, ինչպիսիք են վանադիումի օքսիդա-վերականգնման հոսքի մարտկոցները:
4. Հեշտ սպասարկում
Լուծույթի մեջ մասնիկներից խցանումներ չեն լինում: Պարզապես պարբերաբար մաքրեք էլեկտրոդները (եթե կուտակում տեղի ունենա):
Հիմնական տեխնիկական բնութագրերը, որոնք պետք է ուշադրություն դարձնել մագնիսամետր ընտրելիս
Բոլոր մագնիսամետրերը հավասար չեն։ Վանադիումի լուծույթների համար ուշադրություն դարձրեք՝
- Ծածկի նյութ՝ PTFE կամ PFA՝ թթվային լուծույթների համար, կերամիկա՝ բարձր ջերմաստիճանի դիմացկուն պատյանների համար։
Ահա աղյուսակ, որը բացատրում է ռետինե և տեֆլոնե ծածկույթները
|
Liner Material
|
Main Function
|
Application
|
|
Hard
Rubber
|
Resistant to Hydrochloric acid, acetic acid ,oxalic acid, ammonia water, phosphoric acid and 50% Sulfuric acid, sodium hydroxide and potassium hydroxide in normal temperature
avoid enhancer
|
1. Temp. less than 65 °C
2. Common acid, alkali, salt solution
|
PTFE
F46
PFA
|
Most steady plastic of chemical living energy; resist boiling hydrochloric acid, sulfuric acid, nitric acid, nitro- hydrochloric acid, thick alkali and all kinds of organic solvent;
Poor abrasion and adhesion performance
|
1. -40°C ~130°C(PTFE)
-40°C ~180°C(F46)
-40°C ~180°C(PFA )
2. Strong corrosive fluids such as acid and alkali
3. For sanitary purpose
|
- Էլեկտրոդի տեսակը՝ տանտալ՝ կոռոզիոն դիմադրության համար։
Տանտալը լավ դիմադրողականություն ունի էրոզիային, նման ապակու։ Բացի ֆտորաջրածնային թթվից, ծխացող ազոտական թթուն և ալկալին գրեթե կարող են դիմադրել բոլոր քիմիական միջավայրերի էրոզիային (ներառյալ եռացող աղաթթվի, վանադիումի, ազոտական թթվի և 150℃-ից ցածր ծծմբական թթվի)։ Չի դիմադրում էրոզիային ալկալիներում։
- Ճշգրտություն. ստանդարտ է ±0.5%-ը, սակայն որոշ դեպքերում այն կարող է հասնել մինչև ±0.2%-ի։ Կապվեք silverinstruments.com կայքի հետ, եթե ցանկանում եք անհատականացնել ձեզ անհրաժեշտ բարձր ճշգրտության հոսքաչափը։
- Ջերմաստիճանային միջակայք՝ -4°F-ից մինչև 356°F (–20°C-ից մինչև 180°C)՝ վանադիումի կիրառությունների մեծ մասի համար։
- Խողովակի չափսը՝ 0.1"-ից մինչև 40" տրամագիծ՝ ընտրեք ձեր համակարգին համապատասխանողը։
Ստորև բերված է մագնիսական հոսքաչափի տարբեր չափերի համապատասխանող վանադիումի տարբեր հոսքի միջակայքերի հոսքի աղյուսակը։
Մագնեզիումի հոսքի սենսորի չափը
|
Mag flow sensor size
(mm)
|
Vanadium Flow Range
(m3/h)
|
DN15 (1/2 inch)
DN20 (3/4 inch)
DN25 (1 inch)
DN32 (1-1/4inch)
DN40 (1-1/2 inch)
DN50 (2 inch)
DN65 (2-1/2 inch)
DN80 (3 inch)
DN100 ( 4 inch)
DN125 (5 inch)
DN150 (6 inch)
|
0.06~6.36
0.11~11.30
0.18~17.66
0.29~28.94
0.5~45.22
0.71~70.65
1.19~119.40
1.81~18.086
2.83~282.60
4.42~441.56
6.36~635.85
|
Եթե անհրաժեշտ է չափել վանադիումի ցածր հոսքի տիրույթը ( ցածր հոսքի արագության հոսքաչափ ) կամ բարձր հոսքի չափում, silverinstruments.com-ը ունի լուծումներ։
Իրական աշխարհի օրինակ՝ վանադիումի հոսքի մարտկոցներ
Վանադիումի օքսիդա-վերականգնման հոսքային մարտկոցներում (VRFB) համակարգում շրջանառվում են վանադիումի էլեկտրոլիտային երկու լուծույթներ: Այստեղ մագնիսական հաշվիչները հետևում են հոսքի արագությանը՝ էներգաարդյունավետությունը օպտիմալացնելու համար: Եթե հոսքը չափազանց դանդաղ է, մարտկոցը թերի է աշխատում, չափազանց արագ է, և դուք վատնում եք պոմպի էներգիան: Մագնիսական հաշվիչները ապահովում են ճշգրիտ կառավարում՝ ապահովելով օպտիմալ արժեք:

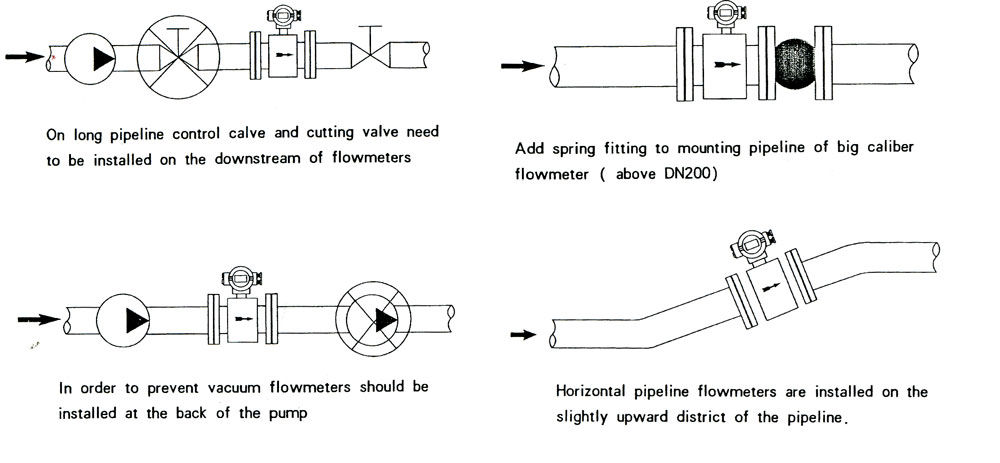

Ինչպես տեղադրել վանադիումի լուծույթի հոսքի չափիչ
Մի քանի սահմանափակումներ՞։ Անշուշտ։
Մագնեզիումի չափիչները պահանջում են հաղորդիչ հեղուկներ (վանադիումի լուծույթները համապատասխանում են պահանջներին): Դրանք նաև պահանջում են նվազագույն հոսքի արագություն (~0.3 ոտնաչափ/վրկ)՝ ճշգրիտ աշխատելու համար: Սակայն արդյունաբերական սարքավորումների մեծ մասի համար սրանք վճռորոշ չեն:
Եթե տեղափոխում եք վանադիումի լուծույթներ, էլեկտրամագնիսական հոսքաչափերը առաջարկում են հուսալի, քիչ սպասարկման լուծում: Դրանք պայքարում են կոռոզիայի դեմ, խուսափում են ճնշման կորստից և տրամադրում են ճշգրիտ տվյալներ, ինչը կարևոր է այն ոլորտների համար, որտեղ վանադիումի ռեակտիվությունը չի կարող անտեսվել: Պարզապես համապատասխանեցրեք չափիչի տեխնիկական բնութագրերը ձեր լուծույթի pH-ին, ջերմաստիճանին և իոնային կոնցենտրացիային, և դուք ոսկեգույն եք:
