• Արդյունաբերական փոփոխական մակերեսի հոսքաչափի ընտրության և կիրառման ուղեցույց

Հիմնական կետը.
Միայն շեմային մոնիթորինգ (բարձր/ցածր հոսքի ազդանշաններ) պահանջող կիրառությունների համար պարզ ռոտամետրերի դիզայնը հաճախ ամենաարդյունավետ լուծումն է։

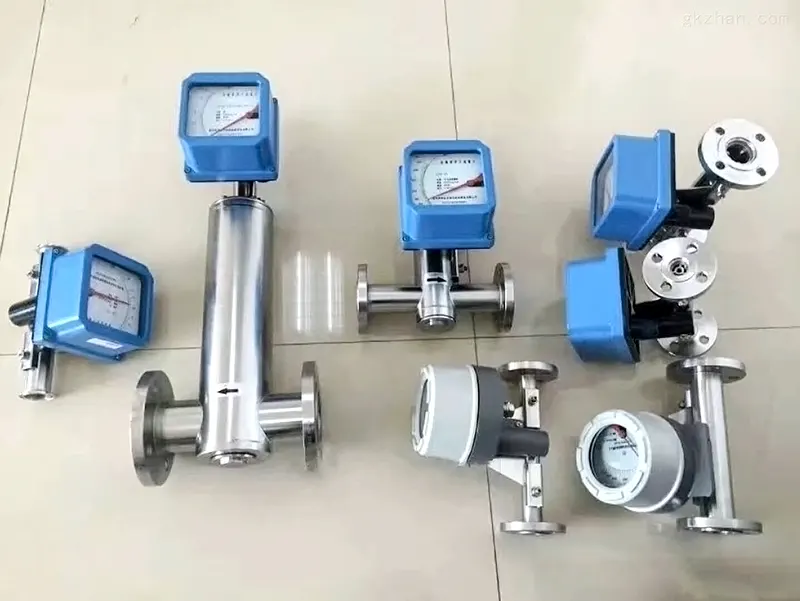

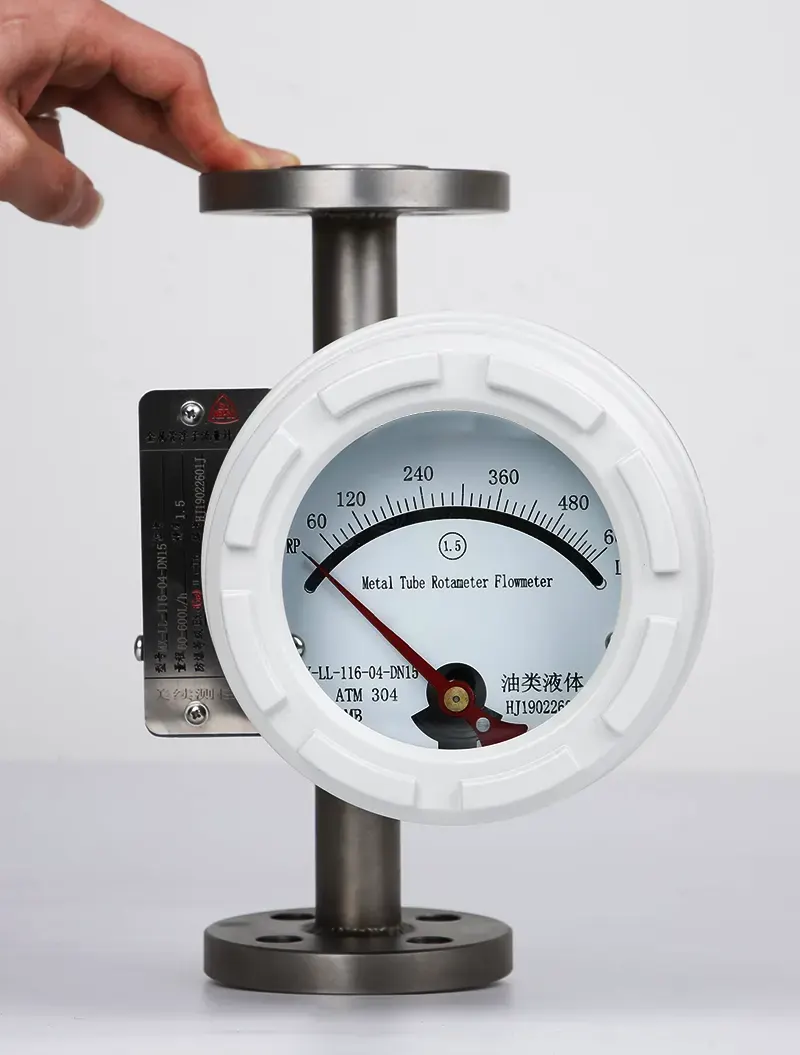

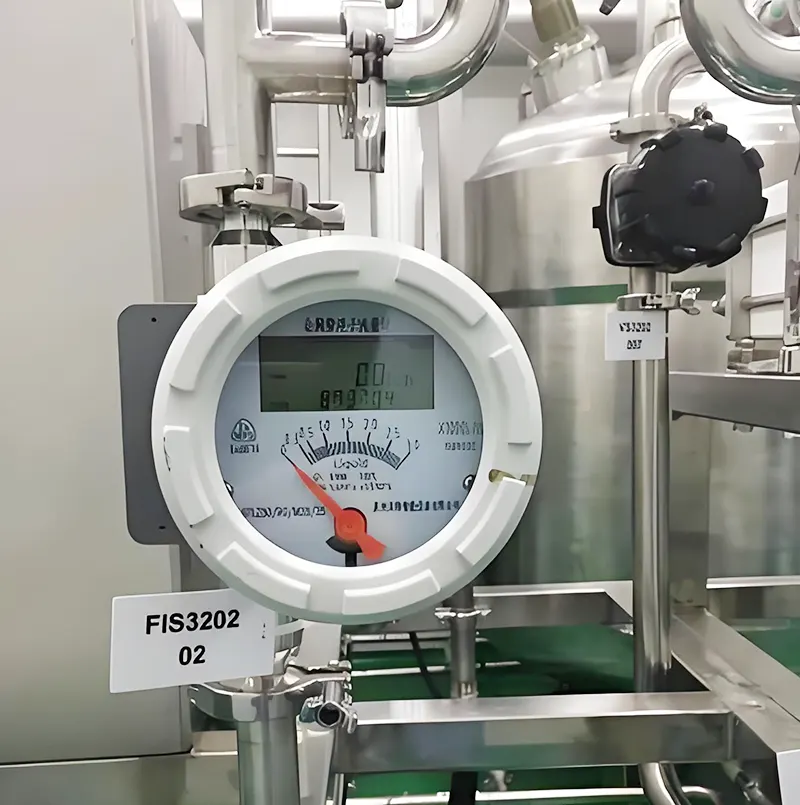

Մետաղական խողովակային ռոտոմետրերը տրամվայի միակցիչներով լայնորեն օգտագործվում են վերամշակող արդյունաբերություններում որպես հոսքի կառավարման հայտնաբերման գործիքներ կամ խողովակաշարերի խառնման և հարաբերակցության կարգավորման համար: Օրինակ, ջրի մաքրման գործընթացի կառավարման մեջ դրանք կարգավորում են քիմիական նյութերի չափաբաժնի հարաբերակցությունը հում ջրի մեջ:

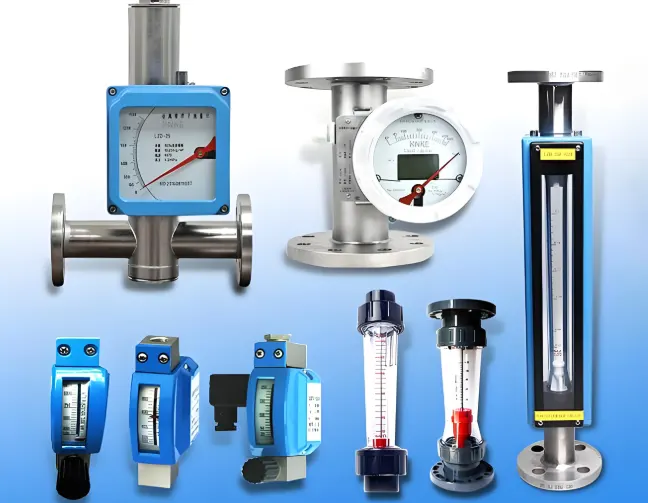

4. Ընտրություն ապակե և մետաղական խողովակների ռոտոմետրերի միջև՞

Ռոտամետրերի հիմնական չափման թիրախները միաֆազ հեղուկներն ու գազերն են։ Դրանք սովորաբար անհարմար են պինդ մասնիկներ պարունակող հեղուկների կամ հեղուկ կաթիլներով գազերի համար, քանի որ լողացողին կպած մասնիկները կամ հեղուկի մեջ առկա փոքրիկ փուչիկները կարող են ազդել չափման ճշգրտության վրա։ Օրինակ՝ միկրոհոսքաչափերում, նույնիսկ լողացողի վրա նստվածքների աննկատելի շերտը կարող է ժամանակի ընթացքում հոսքի ցուցմունքում մի քանի տոկոս շեղում առաջացնել։

Միայն տեղային ցուցում պահանջող ծախսերի նկատմամբ զգայուն կիրառությունների համար (ցածր գնի հոսքաչափ), ապակե խողովակի ռոտաչափը առաջին ընտրությունն է: Եթե ջերմաստիճանը կամ ճնշումը գերազանցում է ապակե խողովակի սահմանները, պետք է օգտագործել մետաղական խողովակի ռոտաչափ՝ տեղային ցուցումով:

Ապակե խողովակային ռոտամետրերը պետք է հագեցած լինեն թափանցիկ պաշտպանիչ ծածկով՝ խողովակի կոտրվելու դեպքում հեղուկի ցայտքերը պահելու համար, ինչը հնարավորություն կտա արտակարգ իրավիճակներին արձագանքել։

Գազի հոսքի չափման համար պետք է ընտրել ուղեցույց ձողերով կամ կողավոր ուղեցույց կառուցվածքներով մոդելներ՝ կոնաձև խողովակին պատահական լողացող հարվածից վնասը կանխելու համար: Եթե ամբողջացման կամ հոսքի կարգավորման համար անհրաժեշտ է հեռակառավարվող ազդանշանի ելք, սովորաբար օգտագործվում է մետաղական խողովակի ռոտաչափ՝ էլեկտրական ազդանշանի ելքով:

Վտանգավոր (պայթյունավտանգ) միջավայրերում, եթե առկա են պնևմատիկ կառավարման համակարգեր, նախընտրելի է պնևմատիկ փոխանցման մետաղական խողովակի ռոտաչափը: Եթե անհրաժեշտ է էլեկտրական փոխանցման մոդել, այն պետք է լինի պայթյունապաշտպան:

Մետաղական խողովակային ռոտամետրերը սովորաբար օգտագործվում են անթափանց հեղուկների համար: Այլընտրանքորեն, կարելի է ընտրել ապակե խողովակային ռոտամետր՝ կողավոր (պրոֆիլավորված) կոնաձև խողովակով, որտեղ լողացողի դիրքը որոշվում է լողացողի առավելագույն տրամագծի և ուղղորդող կողերի միջև շփման նշանները դիտարկելով:

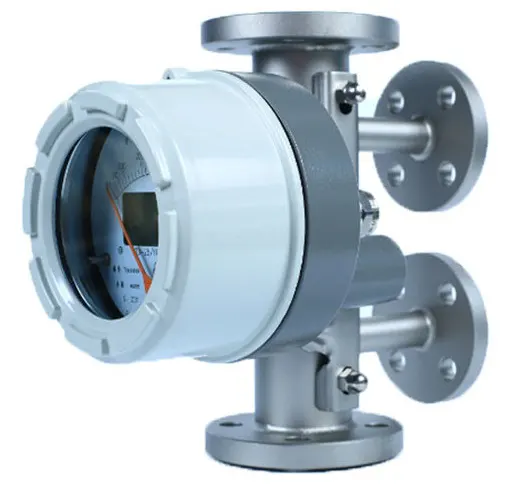

Բարձր մածուցիկության հեղուկները շրջակա միջավայրի ջերմաստիճանից բարձր ջերմաստիճաններում կամ սառեցման ժամանակ բյուրեղացման/պնդացման հակված հեղուկները չափելու համար պետք է ընտրել պատյանով մետաղական խողովակային ռոտաչափ ։

Ահա ապակե խողովակի և մետաղական խողովակի ռոտաչափի ամփոփ աղյուսակը

Selection Factor	Glass Tube Rotameter	Metal Tube Rotameter
Pressure Rating	≤1.0 MPa	Up to 42 MPa (ASME 300#)
Temperature Range	-20°C to 120°C	-80°C to 400°C
Media Visibility	Transparent fluids only	Opaque/hazardous fluids
Output Options	Local indication only	4-20mA/HART/Profibus
Hazardous Areas	Not suitable	Exd or Exia
Cost	Lower initial cost	Higher investment

5. Ինչպե՞ս չափել ռոտամետրերը։

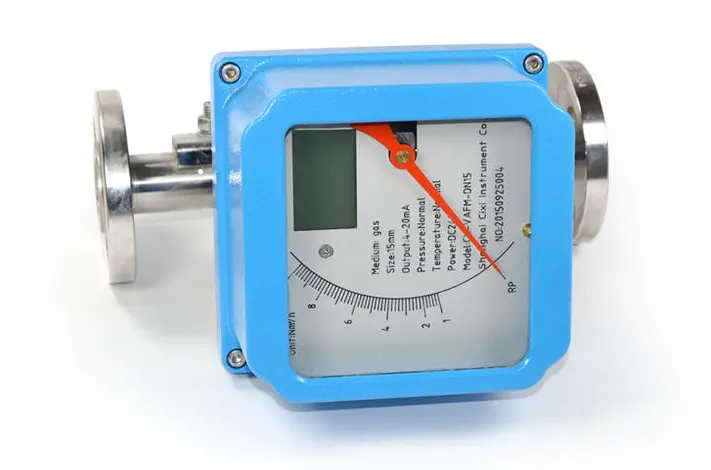

5.1 Հոսքի միջակայքի ընտրություն՝ հիմնված իրական միջավայրի խտության վրա

«Շահագործման պայմաններում միջավայրի իրական խտություն» տերմինը վերաբերում է հեղուկների տեղում խտությանը և շահագործման պայմաններում գազերի խտությանը (կամ ճնշման և ջերմաստիճանի համար շտկված ստանդարտ վիճակի խտությանը): Սովորաբար, սարքի վրա նշված հոսքի տիրույթը կարգավորված է հետևյալ կերպ.

Հեղուկների համար՝ հիմնված սովորական ջերմաստիճանի ջրի վրա։
Գազերի համար. Օդի հիման վրա, փոխակերպված ստանդարտ ինժեներական պայմանների (20°C, 0.10133 ՄՊա):

Համապատասխան հոսքի միջակայքը և չափիչի չափը ընտրելու համար, իրական աշխատանքային խտությունը պետք է փոխակերպվի (1) կամ (2) հավասարման միջոցով: Սակայն այս կարգավորումը վավեր է միայն այն դեպքում, եթե միջավայրի մածուցիկությունը մոտ է տրամաչափման միջավայրի մածուցիկությանը, այսինքն՝ գործակիցը (α) մնում է անփոփոխ:

Հեղուկներ

Բանաձևում.
— Ընտրվող ջրով տրամաչափված հաշվիչի առավելագույն հոսքի արագությունը, լ/ժ;
Q — Չափվող հեղուկի առավելագույն հոսքի արագությունը, լ/ժ;
— Լողացող խտություն, գ/սմ³: Խոռոչ լողացողների համար -ը ներկայացնում է լողացող զանգվածը (գ), իսկ V-ն՝ լողացող ծավալը (սմ³):
, — Չափվող հեղուկի և ջրի խտությունները, գ/սմ³։

Գազեր

Բանաձևում.
— Ընտրվող օդային տրամաչափարկված չափիչի առավելագույն հոսքի արագությունը, մ³/ժ;
Q — չափվող գազի առավելագույն հոսքի արագությունը, մ³/ժ;
— չափվող գազի խտությունը ստանդարտ պայմաններում, կգ/մ³;
P — չափված գազի բացարձակ ճնշումը շահագործման պայմաններում, MPa;
T — Չափվող գազի թերմոդինամիկ ջերմաստիճանը աշխատանքային պայմաններում, K։

5.2 Մածուցիկության ազդեցությունները և լողացող շերտի ընտրությունը

Լողացող սարքի ձևի ընտրությունը օգտատիրոջ հայեցողության մեջ չէ, քանի որ ռոտամետրերի արտադրողները այն նախագծում են սարքի կառուցվածքի և պահանջվող հոսքի միջակայքի հիման վրա: Լողացող սարքի բնորոշ կոնֆիգուրացիաները պատկերված են նկար 1-ում: Այնուամենայնիվ, օգտատերերը պետք է հասկանան իրենց լողացող սարքի կոնկրետ դիզայնի բնութագրերը և թե ինչպես է հեղուկի մածուցիկությունը ազդում հոսքի չափման ճշգրտության վրա:

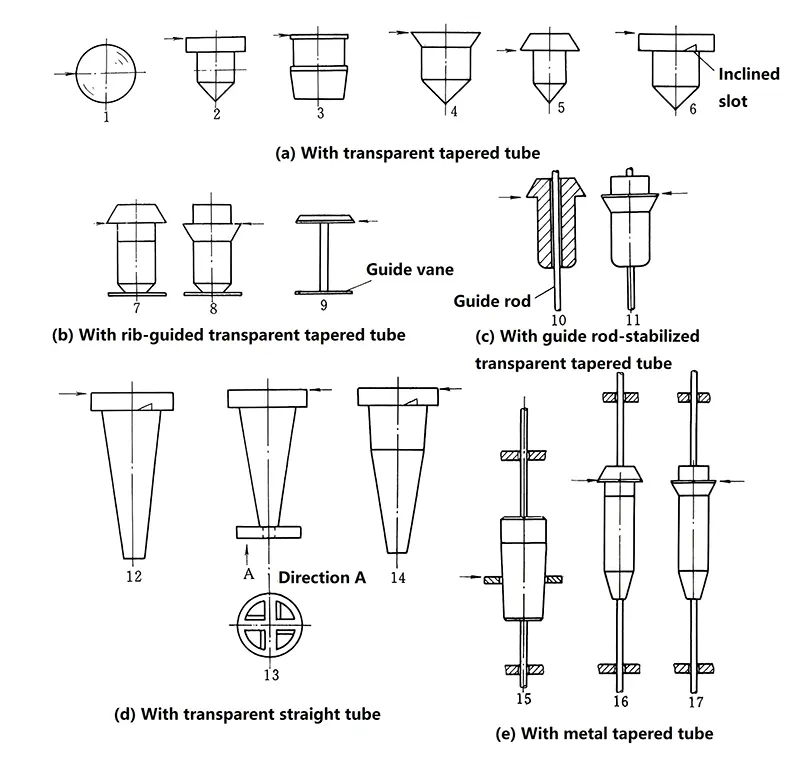

Նկար 1-ում սլաքը ցույց է տալիս հոսքի ցուցման դիրքը կամ չափման հենակետը։
Նկար 1-ում սլաքը ցույց է տալիս հոսքի ցուցման դիրքը (կամ հոսքի չափման հենակետը):
Գնդաձև լողացող (1): Սովորաբար օգտագործվում է փոքր թափանցիկ կոնաձև խողովակաձև հաշվիչներում (DN6–DN10):
Լողացողներ (6, 12, 13, 14): Առավելագույն տրամագծով ունեն թեք ճեղքեր կամ անցքավոր ուղղորդող թևիկներ, որոնք ստիպում են դրանք պտտվել իրենց առանցքի երկայնքով չափման ընթացքում:
Float 6-ը նախկինում տարածված էր բժշկական շնչառական մոնիթորինգի մեջ, բայց այժմ հազվադեպ է օգտագործվում արդյունաբերական կիրառություններում։
Լողացող 3-րդ շերտ. (a), (b) և (c) տեսակների մեջ ամենածանրը, որը հնարավորություն է տալիս ապահովել ամենաբարձր հոսքի թողունակությունը։
Լողացող 9. Ամենաթեթևը, որն ապահովում է ճնշման ամենացածր անկումը, ինչը այն դարձնում է իդեալական գազի հոսքի չափման համար։

Կոնաձև լողացող (14, կոչվում է նաև «լողացող խցան»): Ունի երկու տարբեր կոնաձև անկյուններ, որոնք երկարացնում են սանդղակի երկարությունը լրիվ մասշտաբի հոսքի 10%-20%-ի վրա՝ ցածր հոսքի զգայունությունը բարձրացնելու համար: Այս դիզայնը լայնորեն կիրառվում է ջրի մաքրման համակարգերում (օրինակ՝ մեղմացնող սարքերում):

Հիմնարար հոսքի հավասարումը հստակորեն չի ներառում հեղուկի մածուցիկությունը որպես պարամետր: Այնուամենայնիվ, հոսքի գործակից α-ն դադարում է մնալ հաստատուն և կախված է դառնում օղակաձև Ռեյնոլդսի թվից (Re(annular)), երբ այն ընկնում է որոշակի կրիտիկական արժեքներից ցածր: Քանի որ Re(annular)-ը հակադարձ համեմատական է հեղուկի մածուցիկությանը, սա հաստատում է անուղղակի մածուցիկության կախվածություն:

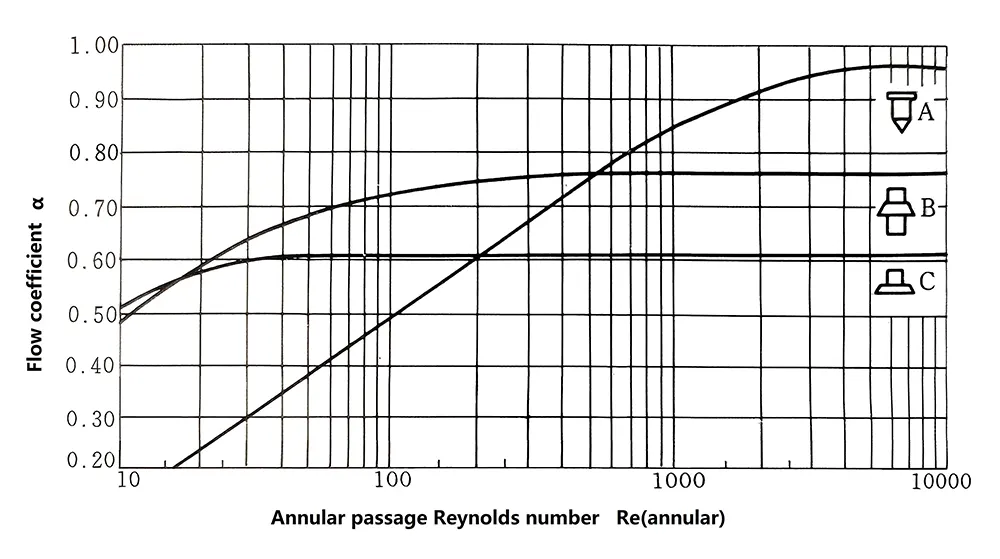

Նկար 2-ը ներկայացնում է երեք տարբեր լողացող երկրաչափությունների բնորոշ Re(annular)-α կորելյացիոն կորերը: Օղակաձև Ռեյնոլդսի թիվը որոշվում է հեղուկի մածուցիկությամբ, լողացողի առավելագույն տրամագծի և տեղական կոնաձև խողովակի տրամագծի հարաբերակցությամբ և օղակաձև անցուղում հոսքի արագությամբ:

Ճիշտ նախագծված և գործող հոսքաչափի դեպքում հեղուկի մածուցիկությունը դառնում է օղակաձև Ռեյնոլդսի թվի (Re(annular)) վրա ազդող գերիշխող գործոնը։

Հաստատուն հոսքի գործակցի (α) արժեքները, որոնք անկախ են Re(annular)-ից, հետևյալն են՝
A տիպի լողացող՝ 0.96
B տիպի լողացող՝ 0.76
C տիպի լողացող՝ 0.61

Բացի այդ, լայնորեն օգտագործվող գնդաձև լողացող սարքը ցույց է տալիս մոտավորապես 0.99 α արժեք։
Հոսքի գործակցի զգալի տատանումներ են դիտվում տարբեր լողացող երկրաչափություններում: Re(annular)-ի կրիտիկական ստորին սահմանները՝ α-ի հաստատունությունը պահպանելու համար, հետևյալն են՝

A տիպի լողացող՝ մոտ 6000
B տիպի լողացող՝ մոտ 300
C տիպի լողացող՝ մոտ 40:

Ֆիքսված անվանական տրամագիծ և նախապես որոշված հոսքի միջակայք ունեցող (այսինքն՝ սահմանված մածուցիկության շեմ ունեցող) հոսքաչափի դեպքում հոսքի ցուցմունքը չի ազդվի հեղուկի մածուցիկությունից, քանի դեռ իրական մածուցիկությունը մնում է այս վերին սահմանից ցածր: Հետևաբար, մածուցիկության ստուգումը այս շեմային արժեքի համեմատ կարևոր է գործիքի ընտրության ժամանակ:


Տարբեր մոդելների միջև կան երկու տարբեր դիզայնի մոտեցումներ.

Որոշ ռոտամետրերի մոդելներ պահպանում են նույնական լողացողի երկրաչափությունները տարբեր հոսքի միջակայքերում՝ նույն անվանական տրամագծի շրջանակներում, հասնելով հոսքի կարգավորմանը՝ լողացողի քաշի տատանումների միջոցով։ Հետևաբար, մածուցիկության շեմային արժեքները նման են։

Այլ մոդելներն օգտագործում են հիմնովին տարբեր լողացող ձևեր, ինչը հանգեցնում է տարբեր հիդրոդինամիկ պրոֆիլների: Հետևաբար, մածուցիկության տարբեր շեմային սահմաններ:

Որոշ փոփոխական մակերեսի հոսքաչափերի արտադրողներ իրենց սարքերի մածուցիկության վերին սահմանային արժեքները տրամադրում են արտադրանքի նմուշներում, օգտագործողի ձեռնարկներում կամ սարքերի ընտրության ուղեցույցներում: Որոշները նախկինում ներառում էին նաև մածուցիկության ուղղման կորի գրաֆիկներ, չնայած վերջին տարիներին նման կորերը դարձել են ավելի քիչ տարածված: Դրա փոխարեն, այժմ օգտատերերը պարտավոր են խորհրդակցել արտադրողների հետ, որոնք տրամադրում են համակարգչային հաշվարկված ուղղման արժեքներ՝ հիմնված հեղուկի մածուցիկության և օգտատիրոջ կողմից նշված այլ ֆիզիկական հատկությունների վրա: Սակայն Չինաստանում միայն որոշ արտադրողներ են առաջարկում մածուցիկության վերին սահմաններ կամ մածուցիկության ուղղումներ, մինչդեռ շատերը նման տվյալներ չեն տրամադրում:

Մուրճաձև լողացող ...

15–40 մմ տրամագծով LZB տիպի ապակե խողովակային ռոտամետրերի համար (նկար 1-ում լողացող թիվ 3) ջերմաստիճանի պատճառով առաջացած սխալը (հիմնականում մածուցիկության փոփոխություններով պայմանավորված) տատանվում է 0.1%-0.25%-ի սահմաններում մեկ °C-ի համար: Սակայն, 6 մմ տրամագծով չափիչների համար այս էֆեկտը կարող է հասնել մոտ 1%-ի մեկ °C-ի համար:

Երբ օգտագործվում է գազերի հետ, բացառությամբ ջրածնի և հելիումի, տարբեր գազերի և օդի միջև կինեմատիկ մածուցիկության տարբերությունները աննշան են: Հետևաբար, մածուցիկությունը քիչ ազդեցություն ունի հոսքի ցուցմունքների վրա՝ բացառությամբ փոքր տրամաչափի, ցածր հոսքի չափիչների (օրինակ՝ հելիումով օգտագործվող 6 մմ չափիչը գազի խտության շտկումից հետո կարող է ցույց տալ 10%-30%-ով ավելի ցածր մածուցիկության ազդեցություն, քան օդը): Դեպքերի մեծ մասում մածուցիկության ազդեցությունը հոսքի ցուցման վրա կարելի է անտեսել:

5.3 Մասշտաբի բաժանում, ճշգրտություն և հեռահարություն

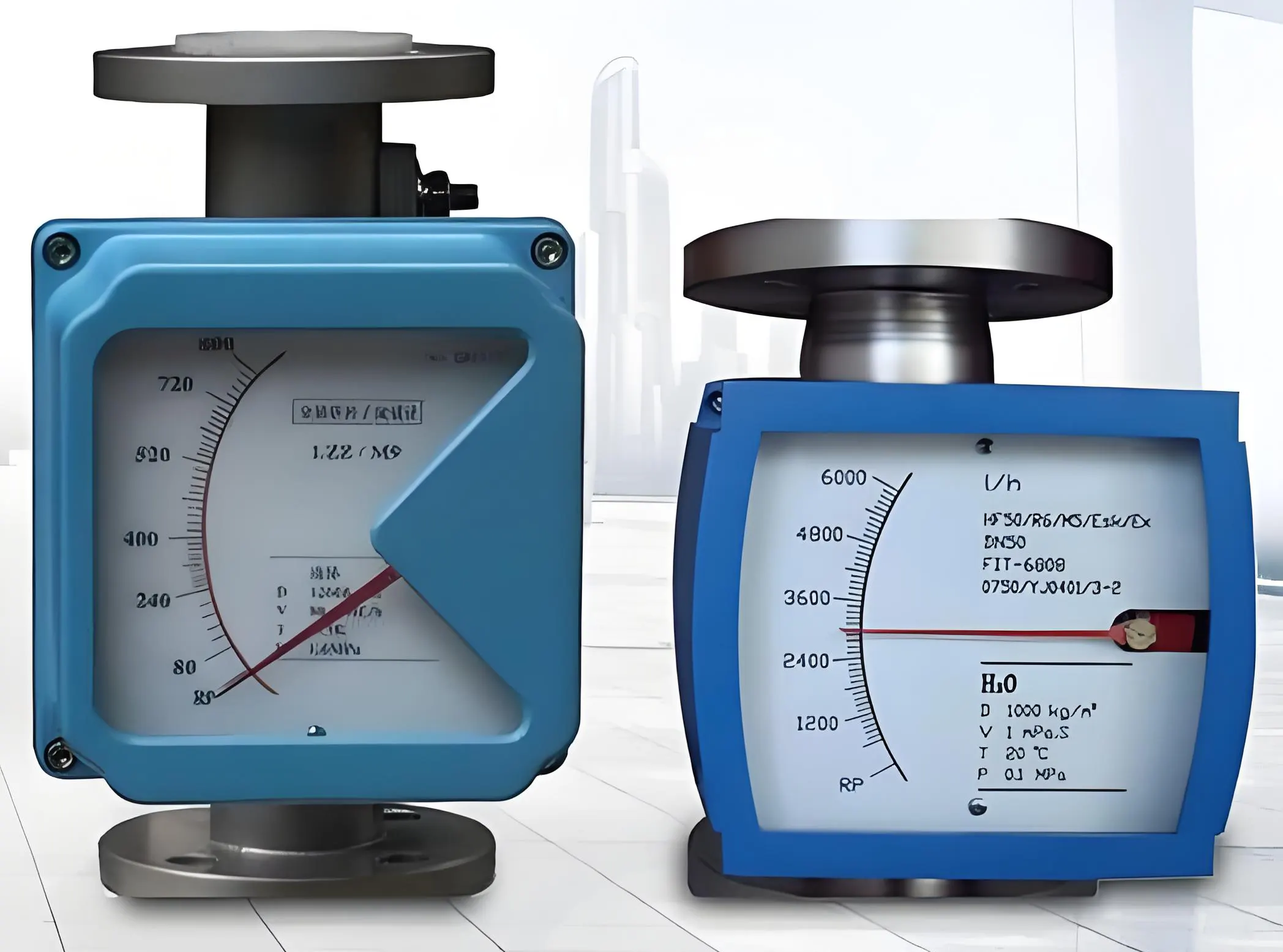

Ուղղակի ընթերցմամբ հոսքաչափերն ունեն հոսքի ցուցման չորս տեսակի սանդղակներ՝ Dt/d հարաբերակցության սանդղակ, տոկոսային սանդղակ, ուղղակի հոսքի արագության սանդղակ և միլիմետրային սանդղակ։

Հարաբերակցության սանդղակը արտահայտում է լողացողի տրամագծի (d) և համապատասխան խողովակի տրամագծի () հարաբերակցությունը։ Այս մեթոդը հազվադեպ է օգտագործվում կենցաղային արտադրանքում։

Տոկոսային սանդղակը ցույց է տալիս հոսքի արագությունը որպես լրիվ մասշտաբի արժեքի (100%) տոկոս։ Դրա առավելությունը փոխակերպման հեշտությունն է, երբ փոխվում են հեղուկի հատկությունները կամ շահագործման պայմանները։

Ուղիղ հոսքի արագության սանդղակը տրամաչափվում է որոշակի հեղուկային պայմանների համար (սովորաբար ջուր՝ հեղուկների համար, իսկ օդ՝ գազերի համար): Չնայած սա ապահովում է ինտուիտիվ ցուցմունքներ, այն դառնում է պակաս հարմար, քան տոկոսային սանդղակը, երբ իրական պայմանները շեղվում են տրամաչափման պայմաններից, ինչը պահանջում է փոխակերպում:

Միլիմետրային սանդղակը չափում է լողացողի բարձրությունը, որը այնուհետև համեմատվում է ուղեկցող կորի կամ տվյալների աղյուսակի հետ՝ հոսքի արագությունը որոշելու համար: Սա սովորաբար օգտագործվում է այն դեպքերում, երբ անհրաժեշտ է վերահսկել միայն լողացողի դիրքը (այլ ոչ թե հոսքի ճշգրիտ արժեքը):

Որոշ մոդելներ համատեղում են և՛ միլիմետրային, և՛ ուղիղ հոսքի արագության սանդղակները՝ կրկնակի ֆունկցիոնալության համար։
Ռոտամետրը ցածրից մինչև միջին ճշգրտությամբ սարք է: Ընդհանուր նշանակության ապակե խողովակային ռոտամետրերի համար հիմնական սխալը 6 մմ-ից փոքր տրամագծերի համար կազմում է 2.5%~5% FS, 10~15 մմ-ի համար՝ 2.5% FS, և 1%~2.5% FS՝ 25 մմ և ավելիի համար: Մետաղական խողովակային ռոտամետրերն ունեն 1%~2.5% FS հիմնական սխալ տեղական ցուցման տեսակների և 1%~4% FS հեռահաղորդման տեսակների համար: Կոռոզիայի նկատմամբ դիմացկուն մոդելները ցուցաբերում են նույնիսկ ավելի ցածր ճշգրտություն: Որոշ հատուկ կառուցվածքի սարքեր, ինչպիսիք են կարճ տիպի ապակե խողովակային ռոտամետրերը, որոնց սանդղակի երկարությունը լողացող տրամագծից ընդամենը 2~3 անգամ մեծ է, և բարձր ճնշման մետաղական խողովակային ռոտամետրերը, ունեն 5~10 ճշգրտության դաս:

Ապակե խողովակային ռոտամետրերի մեծ մասի հեռահարությունը 10:1 է, մինչդեռ կարճ խողովակային և 100 մմ տրամագծով մոդելներն ունեն 5:1 հեռահարություն: Մետաղական խողովակային ռոտամետրերը սովորաբար առաջարկում են (5:1)~(10:1) հեռահարություն:

5.4 Ռոտամետրի հեղուկի ճնշումը, ջերմաստիճանը և ճնշման կորուստը

Չափվող հեղուկի աշխատանքային ճնշումը և ջերմաստիճանը պետք է ցածր լինեն չափիչի նոմինալ արժեքներից: Ավելի բարձր ջերմաստիճանների հեղուկների համար որոշ արտադրողներ նշում են նոմինալ ճնշման նվազեցում, որը սովորաբար նշված է ապրանքների կատալոգներում և օգտագործողի ձեռնարկներում: Ապակե խողովակային ռոտամետրերը չպետք է օգտագործվեն բարձր ճնշման գազերի կամ բարձր ճնշման հեղուկների համար, որոնց եռման կետը գերազանցում է դրանց եռման կետը. փոխարենը պետք է ընտրել մետաղական խողովակային ռոտամետրեր:

Ապակե խողովակային ռոտամետրերը համեմատաբար ցածր ճնշման կորուստ ունեն, սովորաբար 0.2–2 կՊա փոքր տրամագծերի համար և 2–8 կՊա 10–100 մմ մոդելների համար: Մետաղական խողովակային ռոտամետրերը ցուցաբերում են մի փոքր ավելի բարձր ճնշման կորուստ, սովորաբար 2–8 կՊա, որոշ մոդելներում հասնելով 18–25 կՊա-ի: Ճնշման կորստի տվյալները պետք է նշված լինեն ապրանքների կատալոգներում և օգտագործողի ձեռնարկներում, չնայած այս տեղեկատվությունը հաճախ բաց է թողնվում:

Հեղուկի նվազագույն աշխատանքային ճնշումը պետք է մի քանի անգամ ավելի բարձր լինի, քան ճնշման կորուստը: Գազերի դեպքում չափազանց ցածր ճնշումը կարող է հեշտությամբ առաջացնել լողացողի պուլսացիա: Որոշ սարքավորումների ձեռնարկներում նշված է հեղուկի նվազագույն ճնշման պահանջը, մինչդեռ մյուսներում խորհուրդ է տրվում, որ հեղուկների համար նվազագույն աշխատանքային ճնշումը լինի ճնշման կորստի առնվազն 2 անգամը, իսկ գազերի համար՝ 5 անգամը:

6. Ռոտամետրի տեղադրման և օգտագործման նկատառումներ

6.1 Հոսքի չափիչի ուղղություն

Ռոտամետրերի մեծ մասը պետք է տեղադրվի ուղղահայաց՝ թրթռումներից զերծ խողովակաշարերի վրա՝ առանց էական թեքության, ապահովելով, որ հեղուկը հոսի վերև՝ հաշվիչի միջով: Նկար 3-ը պատկերում է խողովակաշարի միացման տիպիկ կառուցվածքը, ներառյալ շրջանցիկ համակարգը՝ հոսքի ընդհատման առանց սպասարկման համար: Ռոտամետրի կենտրոնական գծի և ուղղահայաց ուղղաձիգ գծի միջև անկյունը (θ) սովորաբար չպետք է գերազանցի 5°-ը: Բարձր ճշգրտության մոդելների համար (ճշգրտության դաս 1.5 կամ ավելի բարձր) պահանջվում է θ ≤ 2°: θ = 12° թեքության անկյունը կարող է առաջացնել լրացուցիչ 1% չափման սխալ:

Ի տարբերություն այլ հոսքաչափերի, ռոտաչափերը խստորեն չեն պահանջում վերևում գտնվող երկար, ուղիղ խողովակաշարային հատվածներ: Որոշ արտադրողներ կարող են խորհուրդ տալ (2–5)D երկարություններ, բայց գործնականում դա հազվադեպ է անհրաժեշտ լինում:

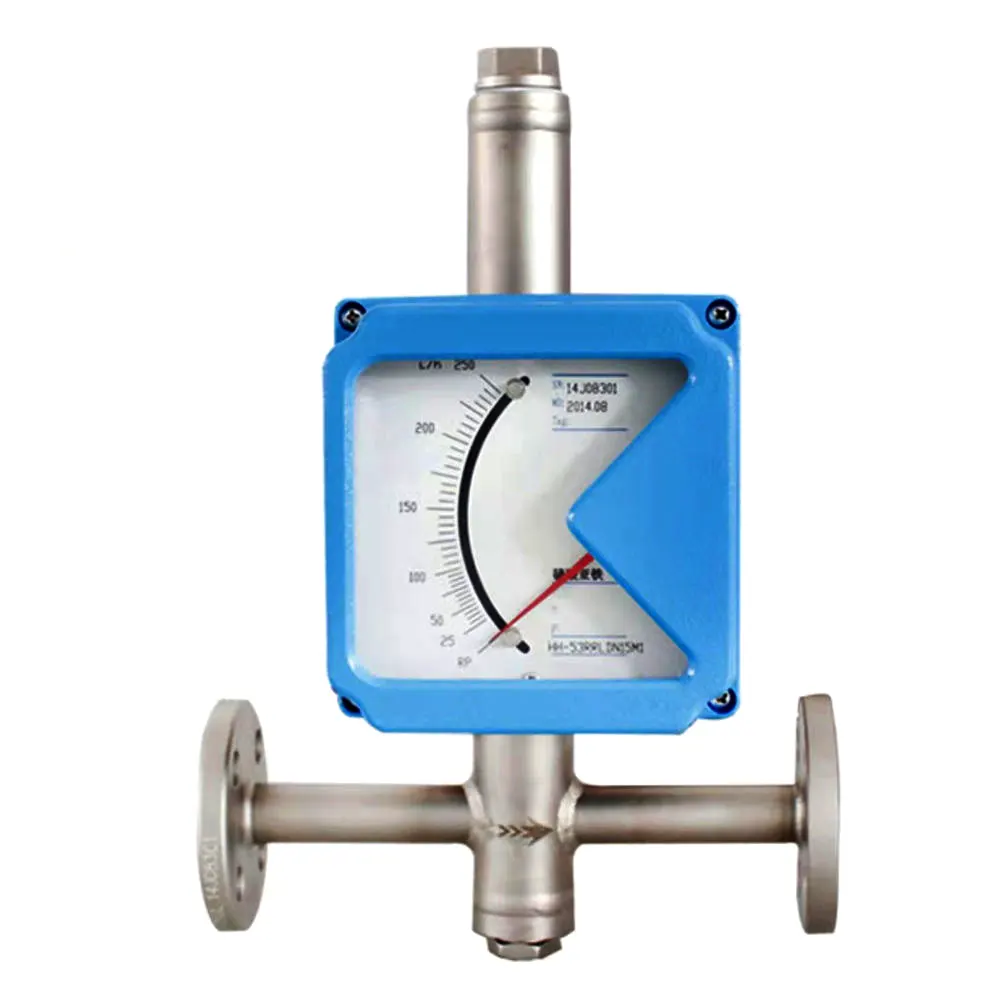

Այնուամենայնիվ, silverinstruments.com-ը առաջարկում է հոսքի ուղղության այլ ռոտամետրեր, ինչպիսիք են հորիզոնական ռոտամետրերը կամ հոսքի ուղղությունը վերևից ներքև: Ավելի շատ տեխնիկական մանրամասներ ստանալու համար կարող եք կապվել silverinstruments.com-ի հետ:

6.2 Կեղտոտ հեղուկների հոսքի չափման տեղադրում

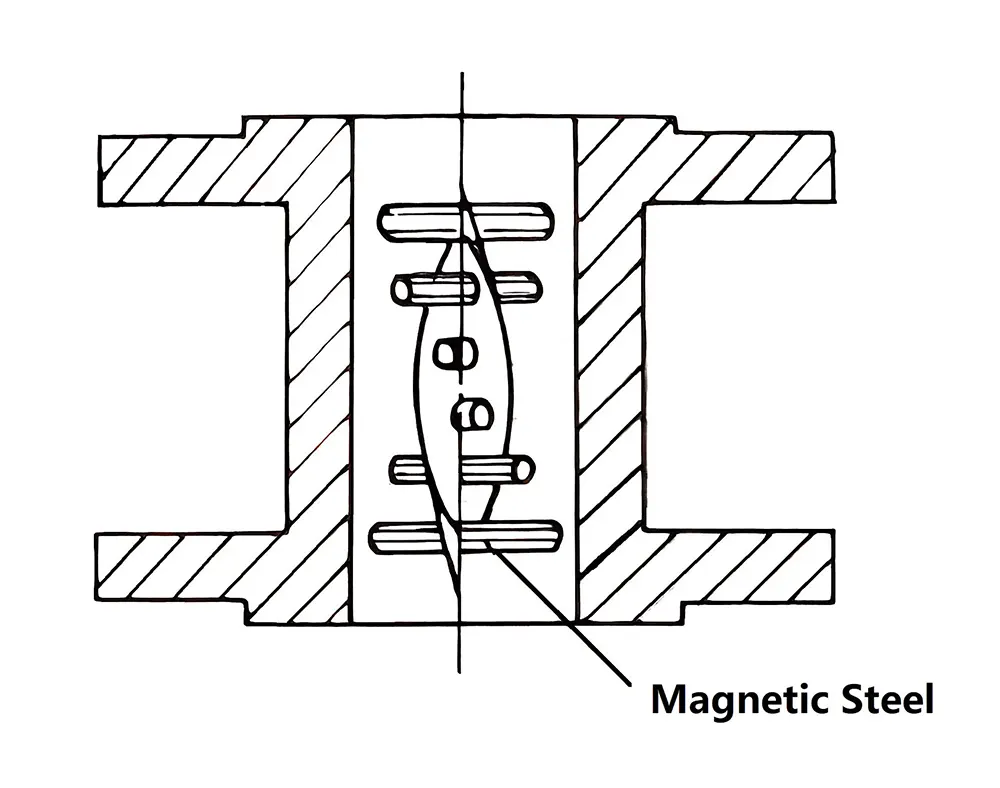

Հոսքաչափից վերև պետք է տեղադրվի ֆիլտր։ Մետաղական խողովակային ռոտամետրերի համար, որոնք ունեն մագնիսական միացումներ և որոնք մշակում են ֆերոմագնիսական մասնիկներ պարունակող հեղուկներ, վերևում պետք է տեղադրվի մագնիսական ֆիլտր (ինչպես ցույց է տրված նկար 4-ում)։

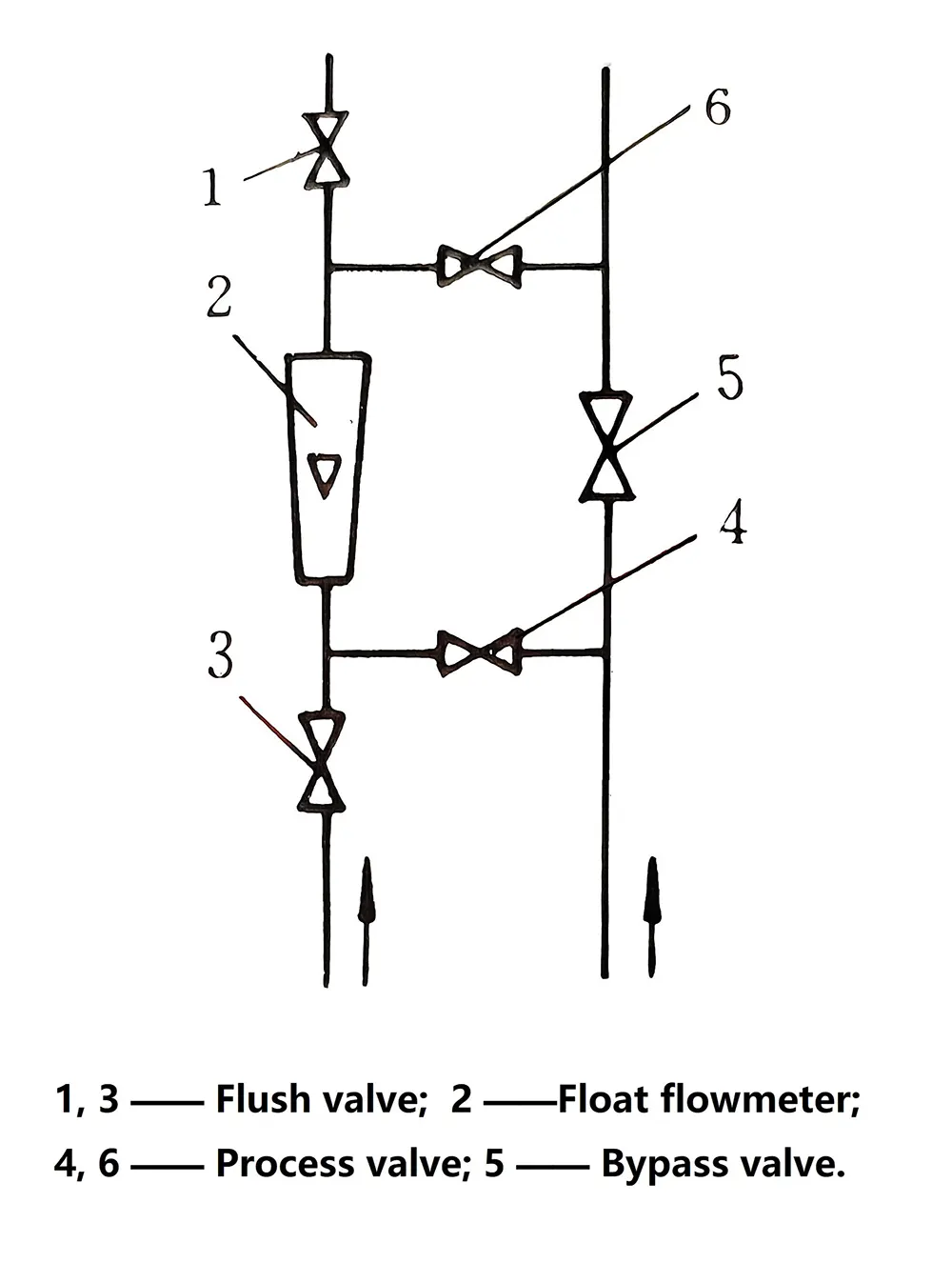

Թե՛ լողացող, թե՛ կոնաձև խողովակի մաքրության պահպանումը կարևոր է, հատկապես փոքր տրամաչափի սարքերի համար, որտեղ նույնիսկ աննշան աղտոտումը զգալիորեն ազդում է չափման ճշգրտության վրա։


Պետք է պահպանվի թե՛ լողացող, թե՛ կոնաձև խողովակի մաքրությունը, հատկապես փոքր տրամաչափի հաշվիչների դեպքում, քանի որ նույնիսկ աննշան աղտոտումը կարող է զգալիորեն ազդել չափման ճշգրտության վրա։

Օրինակ՝ 6 մմ տրամագծով ապակե խողովակի ռոտամետրում, որը չափում է լաբորատորիայում թվացյալ մաքուր ջուր՝ 2.5 լ/ժ հոսքի արագությամբ, 24 ժամ շահագործումից հետո հոսքի ցուցիչի արժեքը մի քանի տոկոսով մեծանում է լողացող մակերեսին կպած անտեսանելի աղտոտիչների պատճառով: Լողացողը հանելը և այն մարլայով սրբելը վերականգնում է հոսքի ցուցիչի սկզբնական արժեքը: Անհրաժեշտության դեպքում, պարբերաբար լվացման համար կարելի է տեղադրել լվացման խողովակ, ինչպես ցույց է տրված նկար 5-ում:

6.3 Պուլսացնող հոսքի տեղադրում

Եթե հոսքն ինքնին պուլսացնող է, օրինակ՝ երբ նախատեսված հաշվիչի տեղակայման վայրից վերև կա փոխադարձ պոմպ կամ կառավարման փական, կամ հոսանքն ի վար զգալի բեռի տատանումներ են լինում, չափման դիրքը պետք է փոխվի, կամ խողովակաշարային համակարգը պետք է փոփոխվի փոխհատուցող միջոցառումներով, օրինակ՝ բուֆերային բաքի ավելացմամբ։

Եթե պուլսացիան պայմանավորված է հենց հաշվիչով, օրինակ՝ չափման ընթացքում գազի չափազանց ցածր ճնշմամբ, վերևի փականի լիովին բաց չլինելով կամ հաշվիչից ներքև կառավարման փականի չտեղադրմամբ, ապա խնդիրը մեղմելու համար պետք է նպատակային բարելավումներ կատարել: Այլընտրանքորեն, կարելի է ընտրել մարման մեխանիզմ ունեցող հաշվիչ:

6.4 Տեղադրում ընդլայնված հեռահարության համար

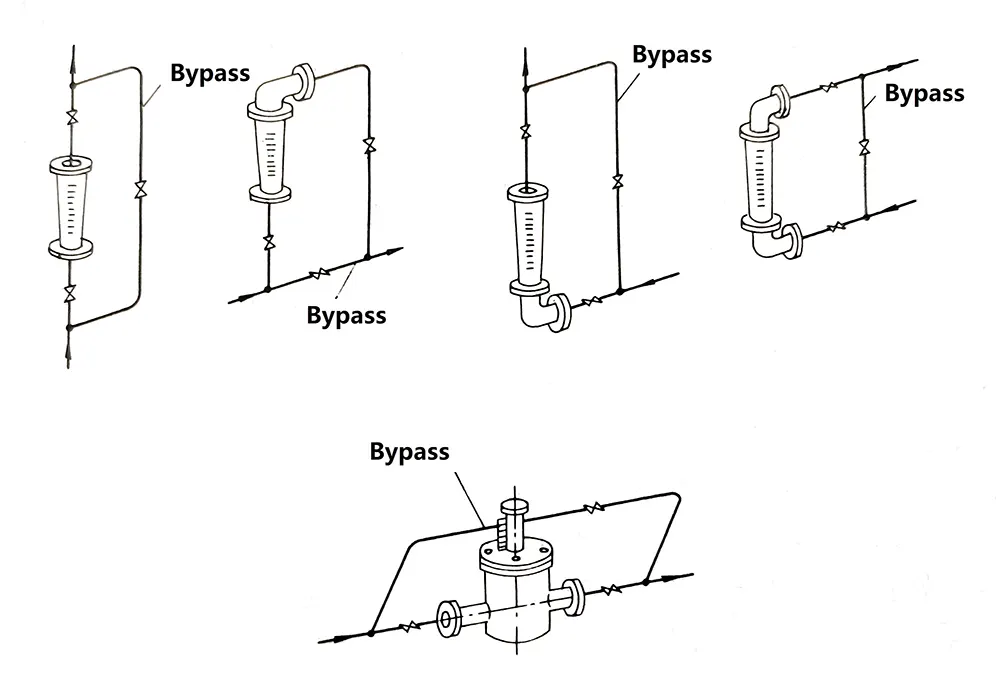

Երբ անհրաժեշտ հոսքի չափման միջակայքը լայն է (10-ից ավելի միջակայքով), սովորական է զուգահեռաբար օգտագործել երկու կամ ավելի ապակե խողովակաձև ռոտոմետրեր՝ տարբեր հոսքի միջակայքերով: Չափվող հոսքի արագությունից կախված՝ հաջորդական աշխատանքի համար կարելի է ընտրել մեկ կամ մի քանի չափիչներ՝ օգտագործելով փոքր միջակայքի չափիչը ցածր հոսքի արագությունների և մեծ միջակայքի չափիչը բարձր հոսքի արագությունների համար:
Հաջորդական միացման մեթոդն ավելի պարզ է շահագործման մեջ, քան զուգահեռ միացումները, քանի որ այն վերացնում է փականների հաճախակի անջատման անհրաժեշտությունը։ Այնուամենայնիվ, դա հանգեցնում է ճնշման ավելի մեծ կորստի։
Այլընտրանքորեն, մեկ չափիչը կարող է հագեցած լինել տարբեր ձևերի և քաշի երկու լողացողներով՝ օգտագործելով ավելի թեթև լողացողը ցածր հոսքի ցուցմունքների համար և անցնելով ավելի ծանր լողացողին, երբ այն հասնի գագաթնակետին: Այս մեթոդը կարող է ընդլայնել հեռահարությունը մինչև 50-100:

6.5 Հեղուկի չափման ժամանակ գազի խցանման վերացումը

Անկյունային մետաղական խողովակային ռոտամետրերի համար, որոնք ունեն ոչ գծային մուտքի/ելքի միացումներ, հատուկ ուշադրություն պետք է դարձնել, որպեսզի լողացողի տեղաշարժը փոխանցող երկարացնող թևքի ներսում մնացորդային օդ չմնա, հատկապես հեղուկներ չափելիս: Եթե հեղուկը պարունակում է միկրոպղպջակներ, դրանք կարող են հեշտությամբ կուտակվել թևքի մեջ, ինչը կարևոր է դարձնում կանոնավոր օդափոխությունը:
Սա հատկապես կարևոր է փոքր տրամաչափի հոսքաչափերի համար, քանի որ կուտակված գազը կարող է զգալիորեն ազդել հոսքի չափման ճշգրտության վրա։

6.6 Հոսքի արժեքների անհրաժեշտ փոխակերպում

Եթե հոսքաչափը արտադրողի կողմից հատուկ չի հարմարեցվում միջավայրի իրական պարամետրերին (օրինակ՝ խտությանը և մածուցիկությանը), հեղուկի հոսքաչափերը սովորաբար տրամաչափվում են ջրով, մինչդեռ գազային հոսքաչափերը տրամաչափվում են օդով՝ ստանդարտ ինժեներական պայմաններում սահմանված արժեքներով։
Երբ հեղուկի խտությունը, գազի ճնշումը կամ ջերմաստիճանը իրական շահագործման պայմաններում տարբերվում են տրամաչափման ստանդարտներից, պետք է կատարվեն անհրաժեշտ փոխակերպումները: Փոխակերպման մանրամասն բանաձևերը և մեթոդները կարելի է ստանալ silverinstruments.com կայքից:

6.7 Ռոտամետրերի կարգաբերում և ստուգում

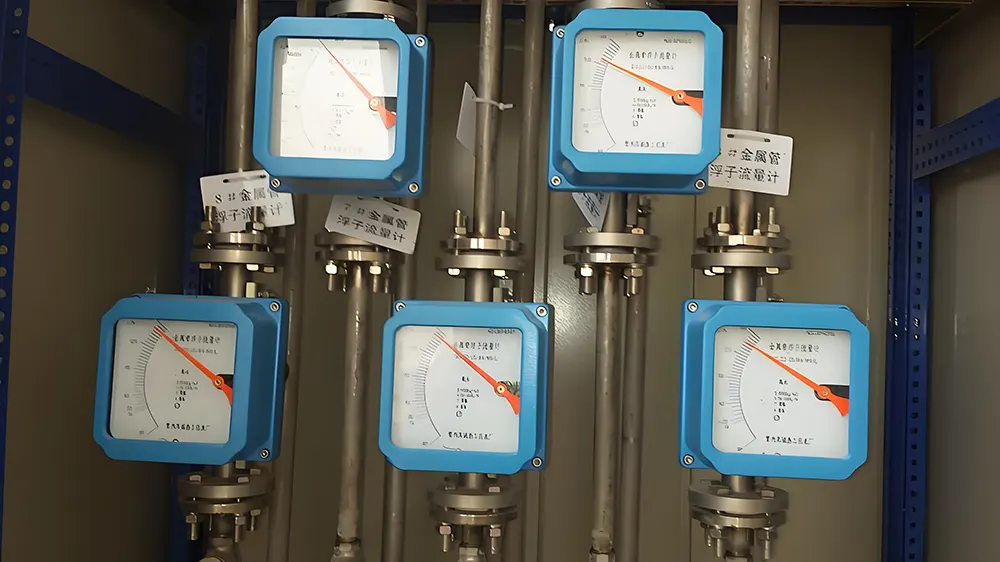

Ռոտամետրերի համար հեղուկի տրամաչափման/ստուգման համար սովորաբար կիրառվում է ստանդարտ չափիչ մեթոդը, ծավալային մեթոդը կամ գրավիմետրիկ մեթոդը, մինչդեռ գազի տրամաչափման համար սովորաբար օգտագործվում է զանգի ստուգիչի մեթոդը, իսկ ցածր հոսքի արագությունների համար կիրառվում է օճառային թաղանթի մեթոդը։

Որոշ միջազգային արտադրողներ կիրառել են չոր տրամաչափում զանգվածային արտադրության միավորների համար: Սա ենթադրում է կոնաձև խողովակի չափերի և լողացողի քաշի/չափի ճշգրիտ վերահսկում՝ անուղղակիորեն հոսքի արժեքները որոշելու համար, այդպիսով կրճատելով ծախսերը: Միայն բարձր ճշգրտության սարքերն են ենթարկվում իրական հոսքի տրամաչափման: Տեղական արտադրողները նաև խստորեն վերահսկում են խողովակի սկզբնական ներքին տրամագիծը, կոնաձև անկյունը և լողացողի չափերը, ընդ որում՝ իրական հոսքի ստուգումը հիմնականում ծառայում է կոնաձև խողովակի ներքին մակերեսի որակի ստուգմանը:

Նման արտադրողների կողմից արտադրվող գործիքներն ունեն փոխարինելի կոնաձև խողովակներ և լողացող մեխանիզմներ, ինչը վերացնում է հավաքման ամբողջական փոխարինման անհրաժեշտությունը։

Գլխավոր հոսքաչափի մեթոդը բարձր արդյունավետությամբ տրամաչափման մոտեցում է, որը նախընտրելի է արտադրողների կողմից: Որոշ արտադրողներ կատարելագործում են այս մեթոդը՝ որոշակի հոսքի միջակայքը բաժանելով մի քանի հատվածների՝ օգտագործելով կոնաձև ապակե խողովակաձև ռոտաչափեր՝ ավելի փոքր կոնաձև անկյուններով: Սա երկարացնում է ստանդարտ չափիչի սանդղակի երկարությունը և բարելավում դրա ճշգրտությունը՝ հնարավորություն տալով իրականացնել բարձր ճշգրտությամբ և բարձր արդյունավետությամբ տրամաչափում:

6.8 Անսարքությունների լուծում

1) Իրական հոսքի արագությունը չի համապատասխանում նշված արժեքին

Նախ, եթե լողացողի կամ կոնաձև խողովակի քաշը, ծավալը կամ առավելագույն տրամագիծը փոխվում է կոռոզիայի պատճառով, կամ եթե կոնաձև խողովակի ներքին տրամագիծը փոխվում է, լուծումը դրանք կոռոզիակայուն նյութերով փոխարինելն է: Պետք է նշել, որ եթե փոխարինված լողացողը նույն չափսերն ունի, ինչ բնօրինակը, վերակարգավորումը կարող է իրականացվել նոր քաշի և խտության հիման վրա: Այնուամենայնիվ, եթե չափերը նույնպես տարբերվում են, ամբողջական վերակարգավորումը պարտադիր է: Բացի այդ, եթե լողացողի առավելագույն տրամագծի գլանաձև մակերեսը մաշվածության պատճառով կոպիտ է դառնում, դա զգալիորեն կազդի չափման ճշգրտության վրա, ինչը կպահանջի փոխարինում նոր լողացողով: Ճարտարագիտական պլաստմասսաներից պատրաստված կամ դրանցով պատված լողացողների համար կարող է առաջանալ այտուցվածություն, որը կփոխի առավելագույն տրամագիծը և ծավալը: Նման դեպքերում պետք է օգտագործել ավելի հարմար նյութերից պատրաստված լողացողներ:

Երկրորդ, եթե լողացողին կամ կոնաձև խողովակին կպչեն թեփուկներ, կեղտ կամ այլ աղտոտիչներ, չափման ճշգրտությունը կվտանգվի: Այս դեպքում անհրաժեշտ է լողացողի և կոնաձև խողովակի մանրակրկիտ մաքրում: Այնուամենայնիվ, մաքրման ժամանակ պետք է զգույշ լինել՝ կոնաձև խողովակի ներքին մակերեսը և լողացողի գլանաձև մակերեսը չվնասելու համար՝ ապահովելով դրանց սկզբնական հարթության պահպանումը:

Ավելին, հեղուկի հատկությունների փոփոխությունները նույնպես կարող են հանգեցնել չափման շեղումների: Եթե հեղուկի իրական խտությունը, մածուցիկությունը կամ այլ պարամետրերը տարբերվում են նախագծային պահանջներից, հոսքի արագությունը պետք է շտկվի կամ վերագնահատվի՝ հիմնվելով նոր պարամետրերի վրա: Նմանապես, գազերի, գոլորշու կամ սեղմելի հեղուկների համար ջերմաստիճանի և ճնշման տատանումները կարող են էականորեն ազդել հոսքի չափման վրա: Հետևաբար, փոխակերպումը և ուղղումը պետք է իրականացվեն նոր շահագործման պայմաններին համապատասխան:

Եթե հոսքի պուլսացիան կամ գազի ճնշման արագ տատանումները առաջացնում են անկայուն ցուցմունքներ, լողացողի պատահական շարժումը կարող է նվազագույն ազդեցություն ունենալ: Այնուամենայնիվ, պարբերական տատանումների դեպքում խողովակաշարային համակարգում պետք է տեղադրվի մարող սարք կամ կիրառվի մարող մեխանիզմով սարք՝ կայունությունը բարձրացնելու համար:
Ավելին, հեղուկներում փուչիկների կամ գազերում կաթիլների առկայությունը կարող է փոխել հեղուկի խտությունը, դրանով իսկ ազդելով չափման արդյունքների վրա: Հետևաբար, պետք է ձեռնարկվեն անհրաժեշտ միջոցներ այդ խանգարումները վերացնելու համար:

Վերջապես, հեղուկի հոսքը չափելիս, եթե գազը մնում է սարքի ներսում գտնվող մեռյալ գոտիներում, դա կարող է խանգարել լողացող սարքի լողունակությանը: Այս ազդեցությունը հատկապես արտահայտված է փոքր հոսքի չափիչների կամ ցածր հոսքի շահագործման ժամանակ: Հետևաբար, խրված գազը պետք է անհապաղ հեռացվի՝ չափման ճշգրտությունն ապահովելու համար:
Ամփոփելով՝ հոսքի չափման ճշգրտությունն ու կայունությունը երաշխավորելու համար, կախված կոնկրետ պատճառից, պետք է իրականացվեն համապատասխան հակազդեցություններ, ինչպիսիք են նյութերի փոխարինումը, բաղադրիչների մաքրումը, պարամետրերի ուղղումը և համակարգի օպտիմալացումը։

2) Հոսքի տատանումներ՝ դանդաղ լողացող կամ ցուցիչի շարժումով

Երբ հոսքի արագությունը փոխվում է, բայց լողացող սարքը կամ ցուցիչը դանդաղ է արձագանքում, կարող են պատասխանատու լինել մի քանի գործոններ, որոնցից յուրաքանչյուրը պահանջում է հատուկ ուղղիչ գործողություններ։

Հիմնական պատճառներից մեկը լողացողի և ուղղորդող լիսեռի կամ ծռված ուղղորդող լիսեռի միջև օտար մասնիկների առկայությունն է, որոնք կարող են խոչընդոտել շարժմանը: Այս խնդիրը լուծելու համար հավաքույթը պետք է ապամոնտաժվի, մաքրվի և հեռացվի ցանկացած բեկոր կամ կարծրացած նստվածք: Եթե ուղղորդող լիսեռը ծռված է՝ հաճախ էլեկտրամագնիսական փականի արագ ակտիվացման պատճառով, որը առաջացնում է լողացողի կտրուկ շարժում, այն պետք է ուղղվի: Բացի այդ, փականի աշխատանքը կարգավորելը՝ հոսքի հանկարծակի փոփոխությունները նվազեցնելու համար, կարող է կանխել կրկնությունը:

Մեկ այլ տարածված խնդիր է երկաթի փոշու կամ մասնիկների կուտակումը մագնիսական միացման լողացող հավաքածուներում մագնիսների շուրջ: Սա կարելի է լուծել՝ ապամոնտաժելով միավորը և մաքրելով տուժած բաղադրիչները: Սկզբնական շահագործման ընթացքում խողովակաշարը շրջանցիկ անցքով լվանալը (առանց հեղուկի հոսքաչափի միջով անցնելու) օգնում է հեռացնել աղտոտիչները: Խողովակաշարում երկարատև ժանգի կուտակումը կանխելու համար խորհուրդ է տրվում հաշվիչի վերևում տեղադրել մագնիսական ֆիլտր:

Որոշ դեպքերում, ցուցիչի հատվածում գտնվող միացման մեխանիզմը կամ ցուցիչը կարող են խցանվել: Մագնիսականորեն միացված միացման ձեռքով տեղաշարժը կարող է օգնել հայտնաբերել միացման կետերը, որոնք այնուհետև պետք է կարգավորվեն: Բացի այդ, պտտվող լիսեռը և կրողները պետք է ստուգվեն խցանումների առկայության համար՝ մաքրելով ցանկացած բեկոր կամ փոխարինելով մաշված մասերը:

Պլաստիկ բաղադրիչներով հոսքաչափերի դեպքում ինժեներական պլաստիկ լողացող մասերի, կոնաձև խողովակների կամ ծածկույթների այտուցը կամ ջերմային ընդարձակումը կարող են խցանման պատճառ դառնալ։ Լուծումը այս մասերը չափվող միջավայրին դիմացկուն նյութերով փոխարինելն է։ Բարձր ջերմաստիճանային կիրառությունների համար մետաղական բաղադրիչները նախընտրելի են պլաստիկից՝ դեֆորմացիան կանխելու համար։

Վերջապես, վատթարացած մագնիսների պատճառով թուլացած մագնիսական կապը կարող է խոչընդոտել լողացող ցուցիչի և ցուցիչի ճիշտ համաժամեցմանը: Սա ախտորոշելու համար չափիչը պետք է հանվի, և լողացող ցուցիչը ձեռքով շարժվի՝ ստուգելու համար, թե արդյոք ցուցիչը սահուն է շարժվում: Եթե շարժումը անհամապատասխան է, մագնիսները պետք է լիցքավորվեն կամ փոխարինվեն: Մագնիսական վատթարացումը կանխելու համար պետք է խուսափել միացված բաղադրիչների միջև հարվածներից:

Ամփոփելով՝ լողացող կամ ցուցիչի դանդաղ արձագանքը կարող է առաջանալ մեխանիկական խոչընդոտներից, մագնիսական միջամտությունից, նյութի քայքայումից կամ թուլացած միացումներից: Համապատասխան խնդիրների լուծումը, ինչպիսիք են մաքրումը, մասերի փոխարինումը կամ շահագործման կարգաբերումները, ապահովում են հոսքի ճշգրիտ և արագ արձագանքող չափում:

Ահա պարզ աղյուսակ՝ բացատրելու համար

Symptom	Possible Causes	Corrective Actions
Flow reading drift	Float contamination	Clean with lint-free cloth
Pointer sticking	Magnet degradation	Recharge/replace magnets
Erratic float movement	Pulsating flow	Install dampener
Zero drift	Gas entrapment (liquids)	Vent the meter
