Կորիոլիսի զանգվածային հոսքաչափի առավելություններն ու թերությունները

Ինչո՞ւ է Կորիոլիսի հոսքաչափը այդքան հայտնի և որո՞նք են դրա առավելություններն ու թերությունները։

Եկեք սկսենք Կորիոլիսի սկզբունքից։

Ինչպե՞ս է աշխատում Կորիոլիսի հոսքաչափը։

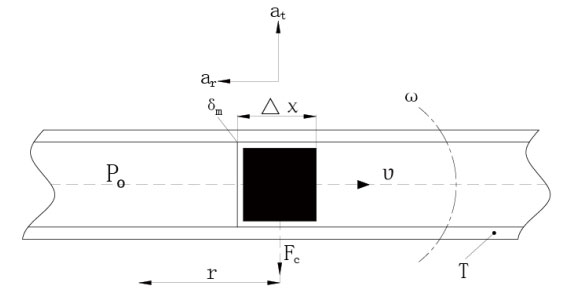

δm զանգվածով մասնիկը շարժվում է հաստատուն v արագությամբ՝ P ֆիքսված կետի շուրջ ω անկյունային արագությամբ պտտվող խողովակի միջով։ Այս մասնիկը ենթարկվում է երկու արագացման բաղադրիչների՝
1. Կենտրոնաձիգ արագացում (αr):
Մեծություն՝ ω2r
Ուղղություն՝ դեպի P կետը։
2. Կորիոլիսի արագացում (αt):
Մեծություն՝ 2ωվ
Ուղղություն՝ ուղղահայաց (α)-ին

Նյուտոնի երկրորդ օրենքի համաձայն (Ուժ = Զանգված × Արագացում), Կորիոլիսի արագացումը պահանջում է համապատասխան ուժ αt ուղղությամբ, որը տրվում է 2ωvδm2ωvδm-ով: Այս ուժը *խողովակը* կիրառում է հեղուկի վրա: Հեղուկի կողմից խողովակի վրա գործադրվող *ռեակցիայի ուժը* Fc=2ωvδm է (Կորիոլիսի ուժ):

Հեղուկի զանգվածի տարրը δm=ρAΔxδm=ρAΔx է (որտեղ ρ = հեղուկի խտությունը, A = խողովակի լայնական հատույթի մակերեսը): Այսպիսով, աճող Կորիոլիսի ուժը հավասար է՝

որտեղ զանգվածային հոսքի աճող արագությունը

Ֆիքսված տատանողական բնութագրերով տատանվող խողովակի որոշակի երկրաչափության դեպքում ΔFc-ն կախված է բացառապես δqm-ից: Հետևաբար, հոսող հեղուկի կողմից ուղղակիորեն կամ անուղղակիորեն առաջացած Կորիոլիսի ուժի (ΔFc) չափումը հնարավորություն է տալիս չափել զանգվածային հոսքի արագությունը (qm): Սա Կորիոլիսի զանգվածային հոսքաչափերի հիմնական շահագործման սկզբունքն է:

• Այն կարող է ուղղակիորեն չափել զանգվածային հոսքը՝ բարձր չափման ճշգրտությամբ։ Ճշգրտությունը կարող է հասնել 0.1~0.5%-ի։ Կորիոլիսի հոսքաչափը ներկայումս աշխարհի ամենաճշգրիտ հոսքաչափն է։

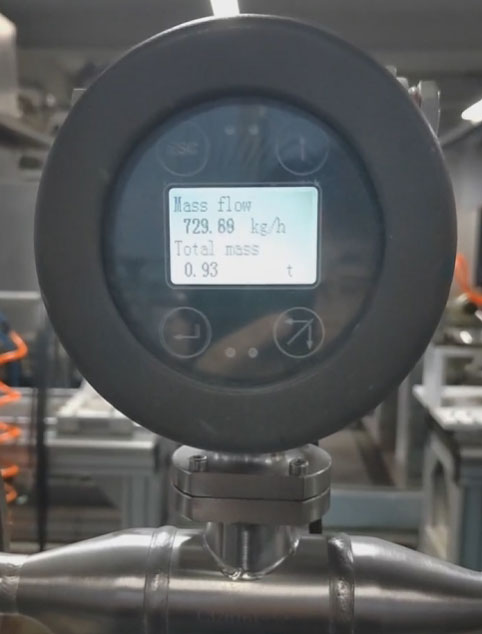

Աշխարհի լավագույն ճշգրտության հոսքաչափը

• Այն ունի չափելի հեղուկների լայն տեսականի, այդ թվում՝ բարձր մածուցիկության հեղուկներ, ինչպիսիք են խեժը , մեղրը, սոսինձը, բիտումը , պոլիմերը , մելասը , հեղուկ-պինդ երկֆազ հեղուկները, հեղուկ-գազ երկֆազ հեղուկները, որոնք պարունակում են հետքային գազեր, ինչպես նաև բավարար խտության միջին և բարձր ճնշման գազերը։

Բարձր մածուցիկության հեղուկը կարող է չափվել Կորիոլիսի հոսքաչափով

• Վերին և ստորին հոսանքի խողովակաշարերի կողմից առաջացած մրրկային հոսքը և հոսքի արագության անհավասար բաշխումը որևէ ազդեցություն չունեն հոսքի սենսորի աշխատանքի վրա: Սովորաբար, սենսորի տեղադրման ժամանակ ուղիղ խողովակաշարեր անհրաժեշտ չեն: Այնուամենայնիվ, հոսքաչափերի մեծ մասը պահանջում է վերին և ստորին հոսանքի ուղիղ խողովակաշարեր, ինչպիսիք են էլեկտրամագնիսական հոսքաչափերը , տուրբինային հոսքաչափերը , մրրկային փողոցային հոսքաչափերը և այլն:

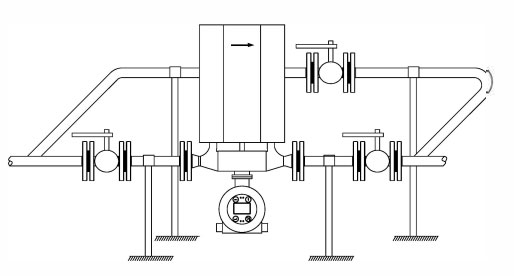

Զանգվածային հոսքաչափից առաջ և հետո ուղիղ խողովակաշարի կարիք չկա

• Հեղուկի մածուցիկության փոփոխությունը էական ազդեցություն չունի չափված արժեքի վրա: Կորիոլիսի հոսքաչափը կարող է չափել բարձր մածուցիկության հեղուկներ, օրինակ՝ 500000 cp:
• Հեղուկի խտության փոփոխությունը քիչ ազդեցություն ունի չափված արժեքի վրա: Կորիոլիսի հոսքաչափը կարող է չափել բարձր խտության խառնուրդներ, ինչպիսիք են՝ թելքը, շաղախը, խառնուրդը և այլն: Ընդհանուր առմամբ, Կորիոլիսի հոսքաչափի ճիշտ չափման համար խառնուրդի խտությունը չի կարող գերազանցել 3 գ/սմ³-ը:

Շաղախը կարող է չափվել, եթե խտությունը 3 գ/սմ³-ից պակաս է։

• Կան բազմաթիվ ելքեր, որոնք կարող են միաժամանակ արտածել ակնթարթային զանգվածային կամ ծավալային հոսքի, հեղուկի խտության, հեղուկի ջերմաստիճանի և այլ ազդանշաններ: Այն նաև ունի մի քանի թվային մուտքային և ելքային միացքներ, և որոշ մոդելներ կարող են իրականացնել խմբաքանակի կառավարման գործառույթներ: Այն ունի հաճախականության, իմպուլսային, 4-20մԱ հոսանքի ելք, ինչպես նաև կարող է ունենալ MODUBS RTU(RS485), HART կամ Profibus ելքեր:
• Երկկողմանի հոսքի չափում
• Բարձր ճնշման հոսքի չափման սարքերը, որոնք կարող են չափել բարձր ճնշման միջավայրեր, նույնիսկ մինչև 14000 psi ճնշում ունեցող միջավայրեր, հազվադեպ են դիմանում նման բարձր ճնշմանը։

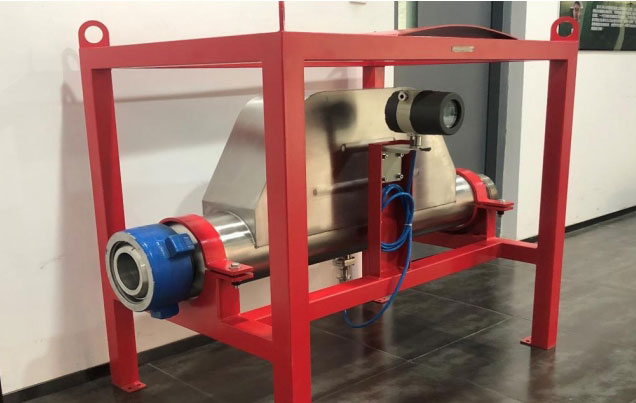

Բարձր ճնշման ցեմենտային խառնուրդի համար, 40 ՄՊա ճնշում, 4 դյույմ միացման միացում

• Կորիոլիսի հոսքաչափը, ինչպես էլեկտրամագնիսական հոսքաչափը, կարող է իրականացնել երկկողմանի հոսքի չափում, սակայն հակադարձ չափումից առաջ այն պահանջում է պարամետրեր սահմանել հաղորդիչում՝ հակադարձ հոսքի չափում իրականացնելու համար։

• Այն կարող է չափել բարձր մածուցիկության հեղուկներ, ինչպիսիք են հում նավթը, ծանր նավթը, մնացորդային նավթը և այլ բարձր մածուցիկությամբ հեղուկներ: Նախկինում հոսքը չափելու համար օգտագործվում էին ծավալային հոսքաչափեր, թիրախային հոսքաչափեր և այլն: Այժմ օգտագործվում են Կորիոլիսի զանգվածային հոսքաչափեր, որոնք ունեն լավ հուսալիություն և ճշգրիտ չափման արդյունք:
• Կորիոլիսի հոսքաչափը կարող է չափել շատ փոքր հեղուկներ, օրինակ՝ 1 կգ/ժամ: Նման փոքր զանգվածային հոսքի չափման դեպքում, , գործնականում չկան այլ հոսքաչափեր, որոնք կարող են դա անել:




Փոքր Կորիոլիսի հոսքաչափ միկրոհոսքի չափման համար


• Կորիոլիսի զանգվածային հոսքաչափերը կարող են համաժամանակ չափել հեղուկի խտությունը, թույլ տալով հաշվարկել ծավալային հոսքաչափերը և որոշել երկու բաղադրիչ հեղուկների (օրինակ՝ անհամատեղելի յուղի և ջրի) հարաբերակցությունը։ Երկու հեղուկների խտությունը մուտքագրելով՝ միջավայր 1 և միջավայր 2։

Զանգվածային հոսքի չափիչի ցուցադրման տոկոսը միջավայրի 1-ի տոկոսն է խառը միջավայր 1-ում և միջավայր 2-ում: Ցուցադրման տոկոսը տատանվում է 0-ից մինչև 100%-ի սահմաններում:

Կորիոլիսի հոսքաչափի թերությունները

• Վատ զրոյական կայունություն, որը ազդում է հոսքաչափի ճշգրտության վրա։
• Այն չի կարող օգտագործվել ցածր խտությամբ հեղուկներ, ինչպիսիք են ցածր ճնշումը կամ ցածր խտության գազը, չափելու համար։
• Հեղուկում գազի մի փոքր ավելի բարձր պարունակությունը կարող է հանգեցնել չափման սխալի զգալի աճի։
• Այն զգայուն է արտաքին թրթռումների միջամտության նկատմամբ։
• Այն չի կարող օգտագործվել ավելի մեծ տրամագծերի համար։ Ներկայումս մենք կարող ենք արտադրել առավելագույն չափը 10 դյույմանոց Կորիոլիսի հոսքաչափ ։

• Ճնշման կորուստը մեծ է, հատկապես բարձր հագեցած գոլորշու ճնշում ունեցող հեղուկ չափելիս, ճնշման կորուստը կարող է առաջացնել հեղուկի գոլորշիացում և առաջանալ կավիտացիա։
