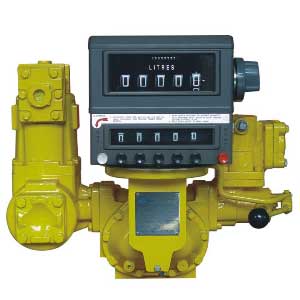

LC-M շարքի դրական տեղաշարժի հոսքաչափ

LC-M շարքի չափիչը հեղուկների դրական տեղաշարժի չափիչ է. այն մեծածավալ վառելիքի հոսքի չափիչների տեսակ է: Դրանք նախատեսված են մեծածավալ հեղուկների չափման համար՝ թե՛ փոխանցման, թե՛ գործընթացների կառավարման կիրառություններում. այն կատարյալ է նավթի և վառելիքի մեծածավալ հոսքի չափման համար:

Դրական տեղաշարժի հոսքաչափի աշխատանքի սկզբունքը

Հաշվիչը բաղկացած է պատյանից, որտեղ երկու շեղբերով տեղաշարժով ռոտորները և կենտրոնական մեկ բլոկավորող ռոտորը պտտվում են համաժամանակյա հարաբերակցությամբ երեք գլանաձև անցքերի մեջ՝ առանց մետաղ-մետաղ շփման չափիչի տարրի ներսում: Յուրաքանչյուր ռոտոր երկու ծայրերում էլ պահվում է կրող թիթեղով, որի միջով դուրս են ցցված ռոտորի լիսեռները:
Թևավոր տեղաշարժով ռոտորները հերթագայությամբ շարժվում են չափիչ տարրի երկու կիսագլանային անցքերի միջով, մինչդեռ միակ արգելափակող ռոտորը պտտվում է իր անցքի ներսում այնպես, որ անընդհատ մազանոթային կնիք է ստեղծվում չչափված վերևում գտնվող արտադրանքի և չափված, ներքևում գտնվող արտադրանքի միջև։
Յուրաքանչյուր ռոտորի լիսեռի մի ծայրում գտնվում է ժամանակային ատամնանիվ։ Ռոտորի արգելափակող ատամնանիվը, որն ունի յուրաքանչյուր տեղաշարժային ատամնանվի ատամնանվի ատամների կրկնակի քանակ, պտտվում է տեղաշարժային ռոտորների պտույտների կես պտույտով։

LC-M շարքի դրական տեղաշարժի հոսքաչափի առավելությունները

• Գերազանց անխափան կարգավորման մեխանիզմը թույլ է տալիս չափիչի միկրոկարգավորում
• Բարձր ճշգրտություն և կրկնելիություն հոսքի լայն տարօրինակության նկատմամբ, գերազանց ճշգրտություն հաստատուն հոսքի դեպքում
• Հեշտ սպասարկում, չափիչ խցիկում մետաղ-մետաղ շփման բացակայություն, երկարատև սպասարկում, ցածր ճնշման կորուստ, իսկական գրավիտացիոն հոսքաչափ
• Բարձր ճշգրտությամբ հոսքի չափում՝ անկախ ճնշման տատանումներից, ջերմաստիճանի տատանումներից, մածուցիկության փոփոխությունից
• Դրական տեղաշարժի հոսքաչափի լրասարքերի մեջ են մտնում օդի հեռացնողները, զտիչները, փականները և մեխանիկական կամ էլեկտրոնային գրանցիչների ու տպիչների ընտրություն՝ նախապես կարգավորելու, առաքումները գումարելու և տոմսեր տպելու համար։

PD հոսքաչափի տեխնիկական բնութագրերը

• PD հոսքաչափի սենսորի նյութը՝ ալյումին, թուջ և չժանգոտվող պողպատ
• Բարձր ճշգրտության PD հոսքաչափ՝ ± 0.2%
• Կրկնելիություն՝ ≤0.07%
• Հոսքի միավոր՝ լիտր/ԱՄՆ գալոն/IMP գալոն
• Հասանելի PD հոսքաչափի չափը և հոսքի միջակայքը
• 40 մմ PD հոսքաչափ կամ 1.5 դյույմ՝ 25-250 լ/րոպե
• DN50 դրական տեղաշարժի հոսքաչափ կամ 2 դյույմ, 55-550 LPM
• DN80 PD հոսքաչափ կամ 3 դյույմ չափս՝ 506-5063 GPM (ԱՄՆ գալոն րոպեում)
• DN100 կամ 4 դյույմ դրական տեղաշարժի հոսքաչափ՝ 748~7484 գալոն/րոպե
• NB150 մմ կամ 6 դյույմանոց PD հոսքի սենսորը կարող է մշակել 300-3000 լիտր հոսք մեկ րոպեում

Դրական տեղաշարժի հոսքաչափի կիրառություններ

Ավիացիոն վառելիքի, լուծիչների, վառելիքի, բենզինի, դիզելային վառելիքի, բիոդիզելի, հեղուկացված նավթային գազի (LPG), հում նավթի հոսքաչափի, գնացքների և երկաթուղային վագոնների լիցքավորման, հանքարդյունաբերական և գործարանային տրանսպորտային միջոցների լիցքավորման, ինչպես նաև նավերի և նավակների լիցքավորման հոսքի չափում։ Նաև տաքացված և/կամ մածուցիկ հեղուկների, ցիստեռնների, որոնք վառելիք են մատակարարում տներ՝ կենցաղային ջեռուցման կամ բենզին՝ սպասարկման կայաններ, բոբթեյլային փոխադրամիջոցների, որոնք LPG են մատակարարում տներ և ֆերմաներ, և ավիացիոն վառելիքի լիցքավորման մեքենաների համար, որոնք ավիավառելիք են մատակարարում ինքնաթիռներ։
Վառելիքի և նավթաքիմիական արտադրանքի բեռնման/բեռնաթափման գործողությունների ստուգում վառելիքի մեծածախ գործարաններում և/կամ վերամշակման գործարաններում
Բեռնատար ցիստեռն վառելիքի/հեղուկ գազի փոխադրման և մատակարարման համար
Մեծ տրանսպորտային միջոցների և ինքնաթիռների համար նախատեսված ծանր վառելիքի բաշխման համակարգ

Դրական տեղաշարժի հոսքաչափերի պարագաներ
