Մրորոցային հոսքաչափերի տեղադրման լավագույն մեթոդները. ուղիղ խողովակի երկարությունը և խողովակաշարի ու

Ուղիղ խողովակի երկարության պահանջները

Հոսքի կայուն և ճշգրիտ չափում ապահովելու համար անհրաժեշտ է պահպանել խողովակների ճիշտ ուղիղ երկարությունները՝ մրրկային հոսքաչափից վերև և ներքև։

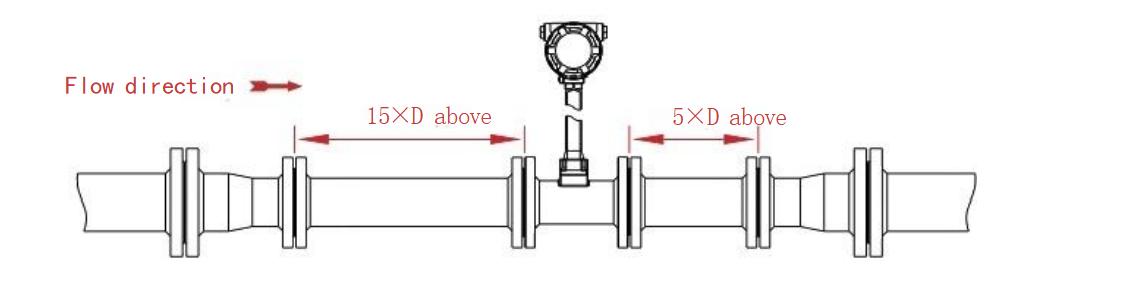

(1) Խողովակի կրճատում (հոսքի կծկում)
Խողովակների կրճատման համար հոսքաչափից վերև և ներքև ապահովեք առնվազն 15D ուղիղ խողովակ։
(D = մրրկային հոսքաչափի անվանական ներքին տրամագիծը)

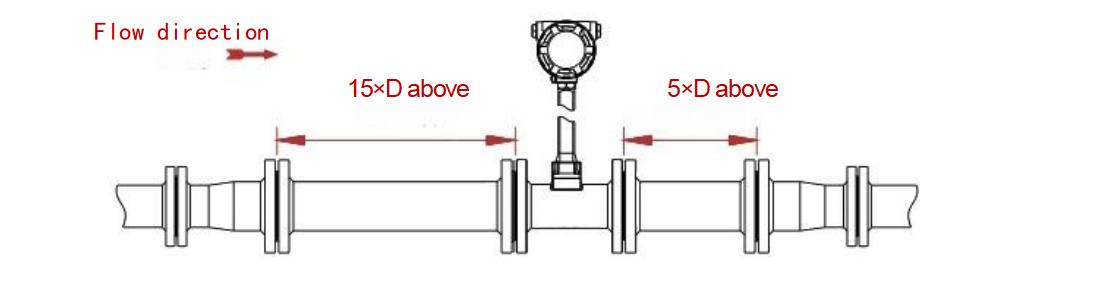

(2) Խողովակի ընդլայնում (հոսքի ընդլայնում)
Խողովակների ընդարձակման դեպքում պահպանեք նույն ուղիղ երկարությունները՝ 15D վերևում և 5D ներքևում։

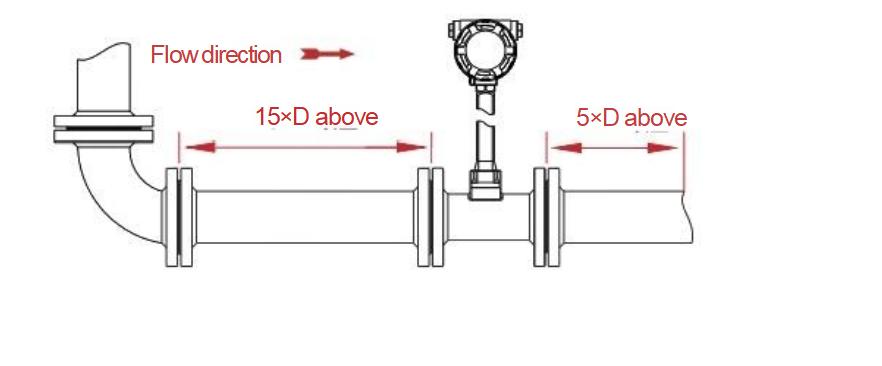

(3) Արմունկներ և ծալքեր
Յուրաքանչյուր արմունկի կամ խողովակի ծռման համար, չափումից առաջ հոսքը կայունացնելու համար, տեղադրեք 15D ուղիղ խողովակ վերևում և 5D ներքևում։

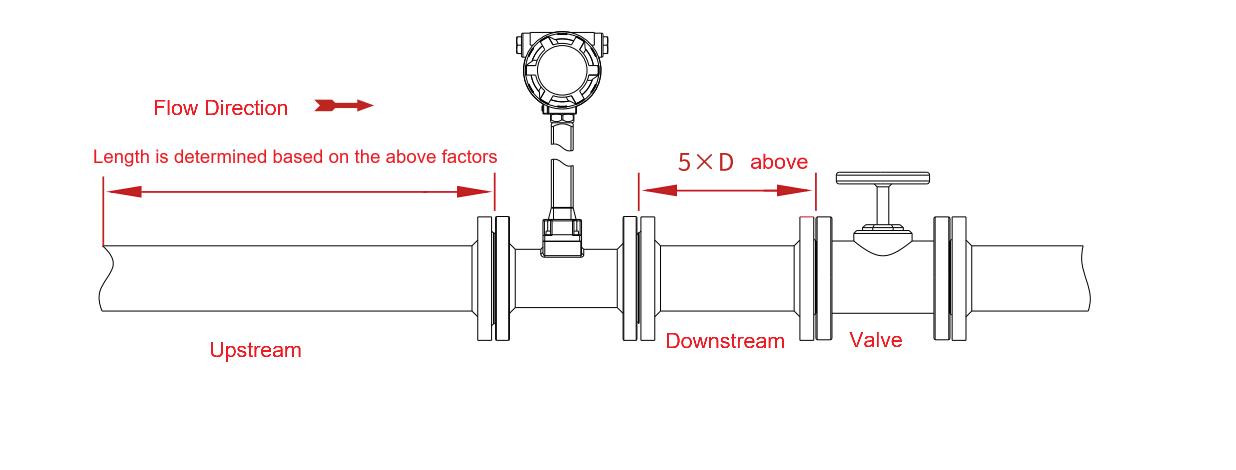

(4) Փականի դիրքը
Իդեալական դեպքում փականը պետք է տեղադրվի հոսքաչափից ներքև։

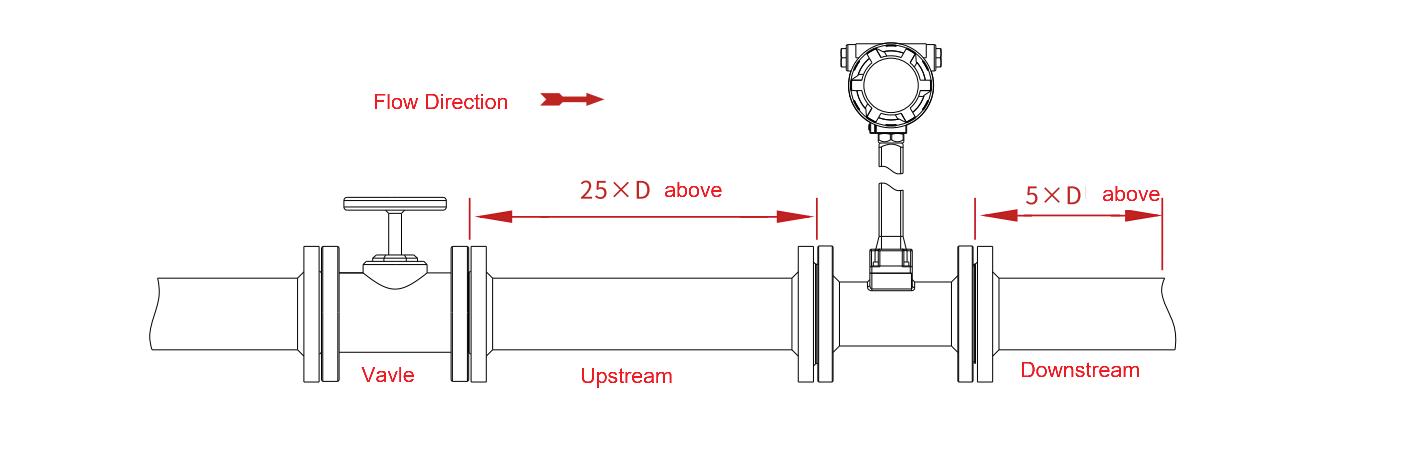

Եթե այն պետք է տեղադրվի վերևում, վերևում գտնվող ուղիղ երկարությունը երկարացրեք առնվազն 25D-ի և ներքևում պահեք 5D-ի վրա։ Սա կօգնի նվազագույնի հասցնել փականի աշխատանքի հետևանքով առաջացող հոսքի խանգարումը։

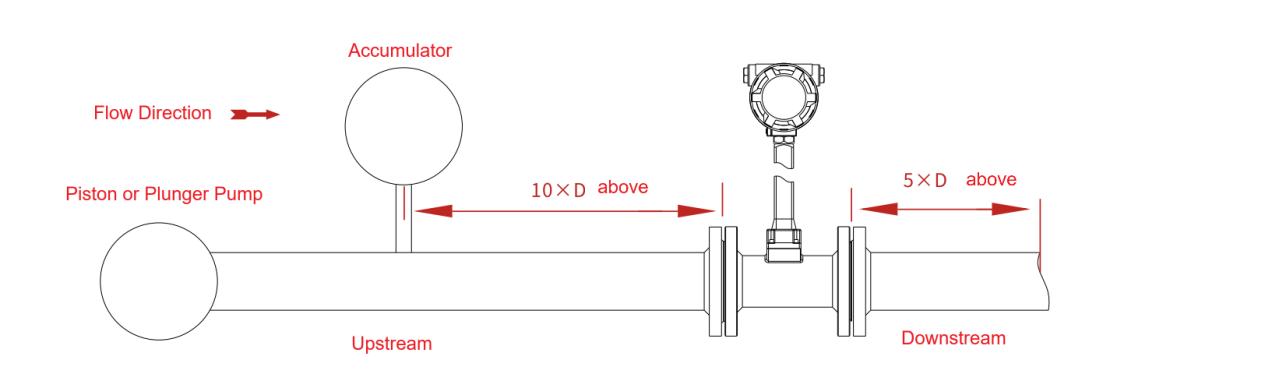

(5) Մխոցային կամ մխոցային պոմպեր
Մխոցային կամ մխոցային պոմպեր օգտագործելիս հոսքաչափից վերև տեղադրեք կուտակիչ՝ պուլսացնող հոսքը նվազեցնելու և կայուն ցուցմունքներ ապահովելու համար։

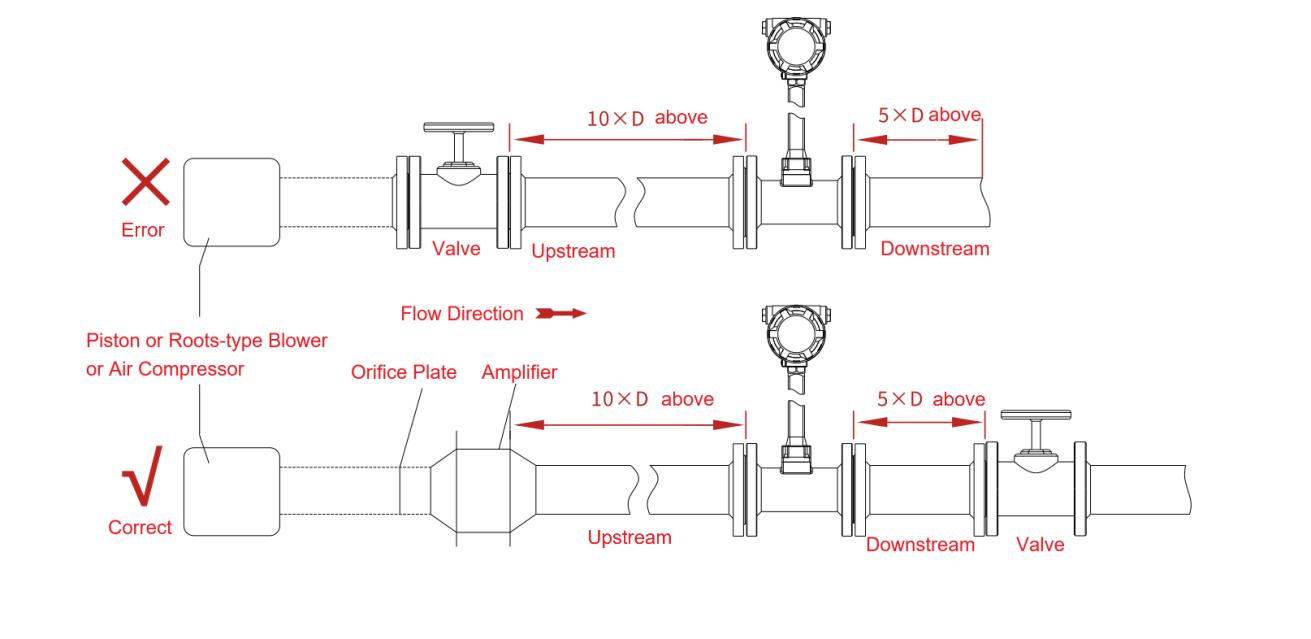

(6) Գազի կամ հեղուկի գծերում պուլսացնող հոսք
Մխոցային կամ Roots տիպի փչիչներով գազատարները կամ մխոցային պոմպերով բարձր ճնշման հեղուկի գծերը հաճախ առաջացնում են պուլսացիաներ: Դա մեղմելու համար հաշվիչից վերև տեղադրեք պուլսացիայի մարիչ (օրինակ՝ անցքային թիթեղ կամ ընդարձակման խցիկ):

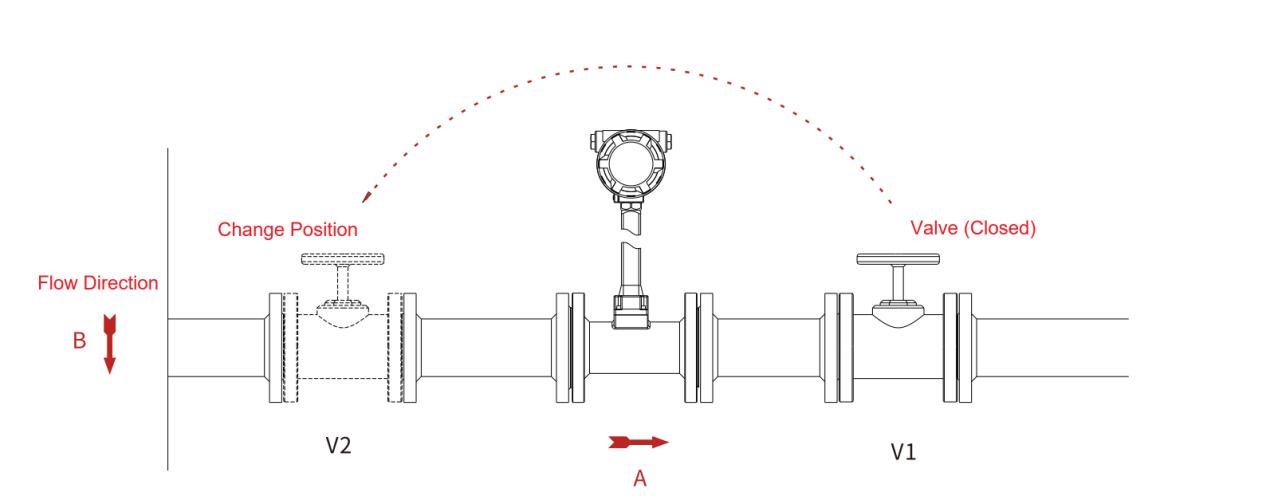

(7) T-տիպի խողովակի և փականի տեղադրություն
T-տիպի խողովակաշարերի համար փականը հոսքաչափից վերև տեղադրելը կարող է կանխել պուլսացիոն ճնշման ազդեցությունը զրոյական կետի կայունության վրա: Տեղափոխեք փականը, որպեսզի խուսափեք հոսքի ընդհատումների ժամանակ ազդանշանի տատանումներից:

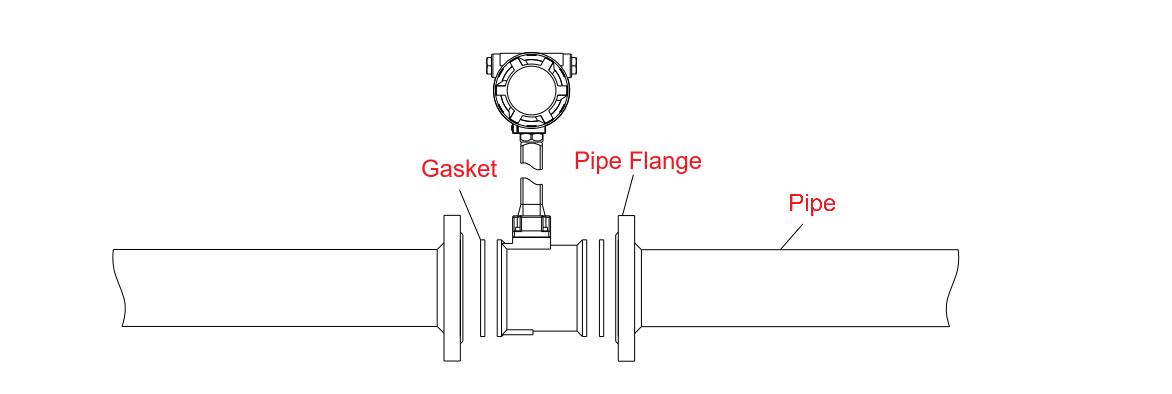

(8) Միջադիրներ
Համոզվեք, որ միջադիրները չեն դուրս ցցված խողովակաշարի մեջ, քանի որ դա կարող է առաջացնել տուրբուլենտություն և չափման անճշտություններ։

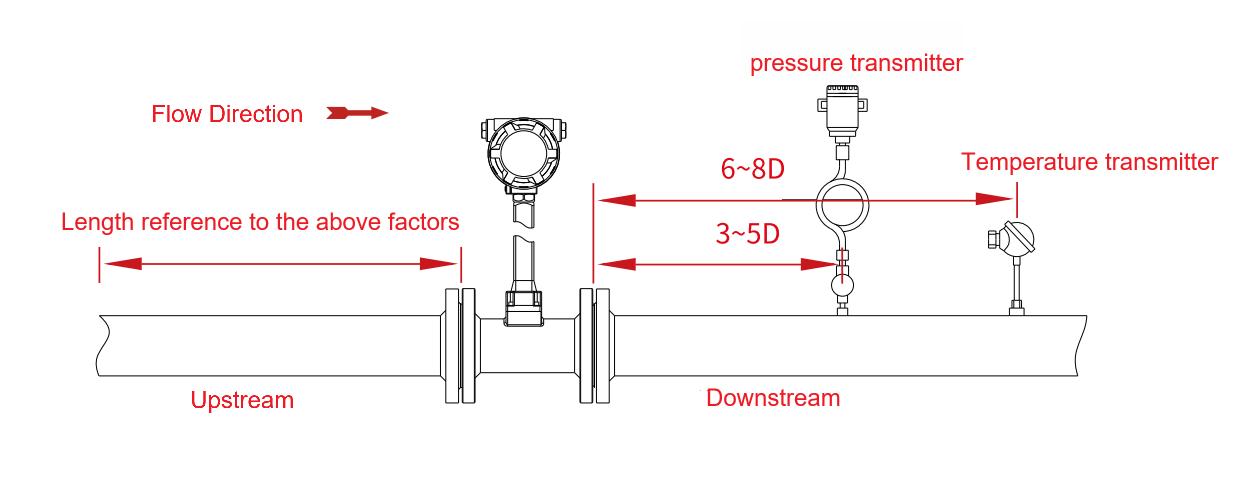

(9) Ճնշման և ջերմաստիճանի միացման կետեր
Ճնշման միացման կետ՝ հոսքաչափից 3–5D հոսանքն ի վար
Ջերմաստիճանի չափման կետ՝ հոսքաչափից 6–8D հոսանքն ի վար

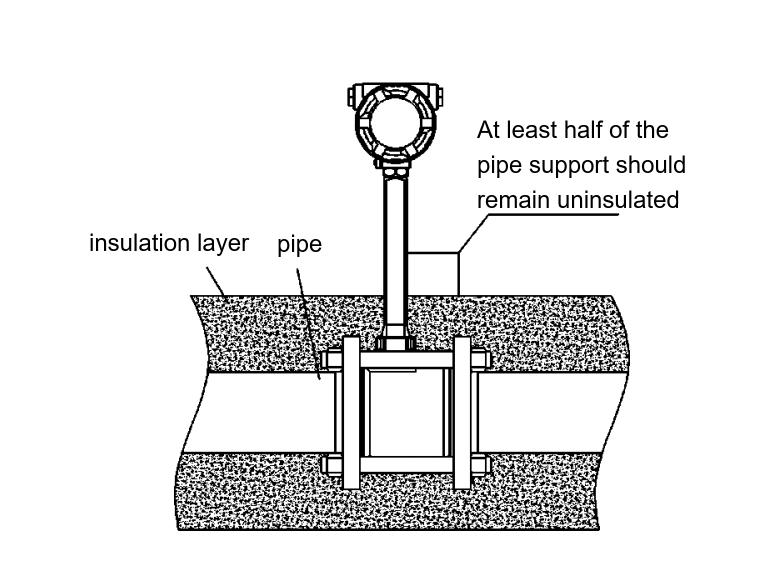

(10) Ջերմամեկուսացում
Բարձր ջերմաստիճանի հեղուկներ տեղափոխող խողովակաշարերը մեկուսացնելիս մի՛ ծածկեք հոսքաչափի հաղորդիչի փակագիծը՝ պատշաճ օդափոխություն և սպասարկման հասանելիություն ապահովելու համար։

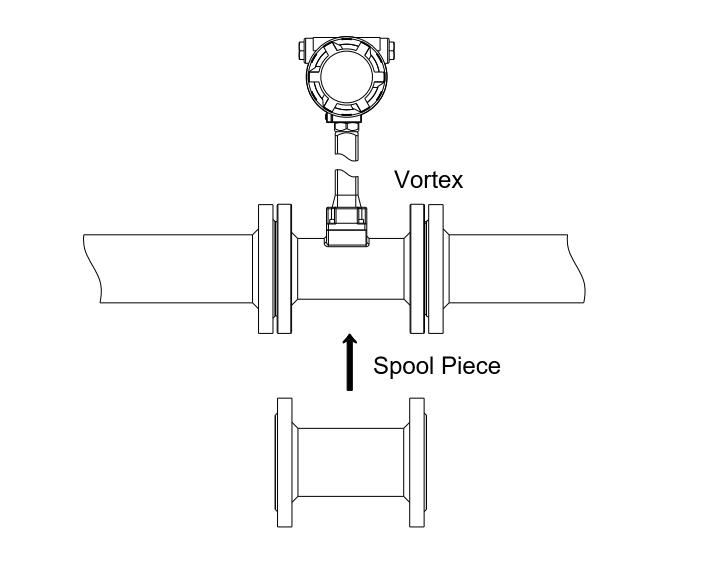

(11) Խողովակաշարերի մաքրում
Գործարկումից առաջ լվացեք նոր տեղադրված կամ վերանորոգված խողովակաշարերը՝ ժանգը, եռակցման խարամը կամ մնացորդները հեռացնելու համար: Օգտագործեք շրջանցիկ գիծ՝ հաշվիչը վնասելուց խուսափելու համար: Եթե շրջանցիկ գիծ չկա, մաքրման ընթացքում հաշվիչը ժամանակավորապես փոխարինեք կծիկով:

Տեղադրման վայրի պահանջները

Մրորոցային հոսքաչափերը կարող են տեղադրվել ինչպես ներսում, այնպես էլ դրսում, եթե թրթռումը նվազագույնի հասցվի: Եթե թրթռումը զգալի է, ավելացրեք խողովակի հենարաններ՝ մեխանիկական լարվածությունը նվազեցնելու համար: Միացնող խողովակաշարի ներքին տրամագիծը պետք է 1-5 մմ-ով մեծ լինի հոսքաչափի տրամագծից՝ հոսքի սահմանափակումը կանխելու համար:

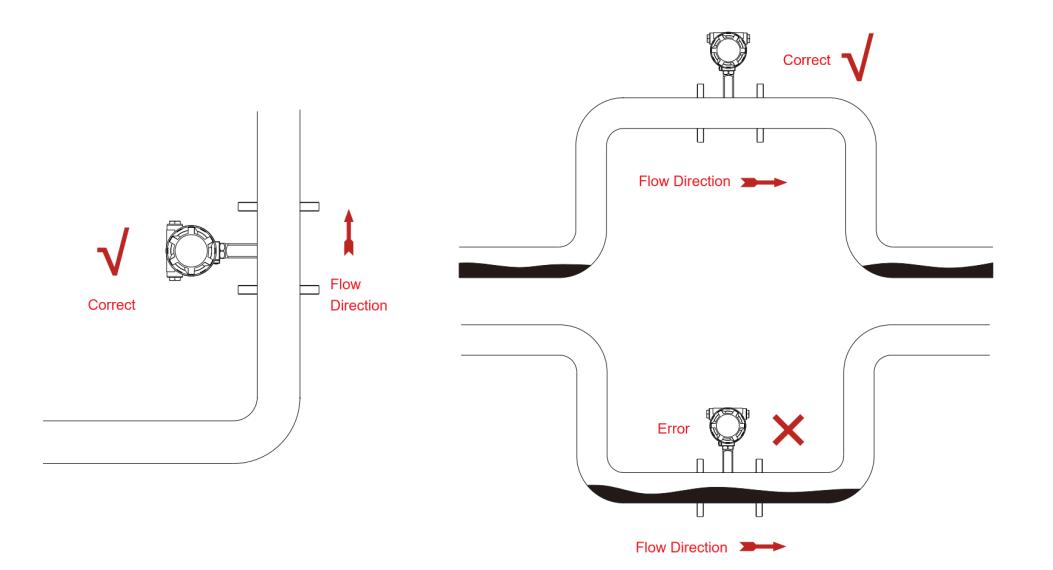

1. Գազի և գոլորշու կիրառություններ
Տեղադրեք ուղղահայաց՝ կոնդենսատի կուտակումը կանխելու համար։
Հորիզոնական տեղադրման համար չափիչը տեղադրեք շրջված U-աձև հատվածի ամենաբարձր կետում։
Խուսափեք U-ձև խողովակի ամենացածր կետում տեղադրումից, որտեղ կարող է կոնդենսատը կուտակվել և կեղծ ցուցմունքներ կամ հնարավոր վնաս պատճառել։

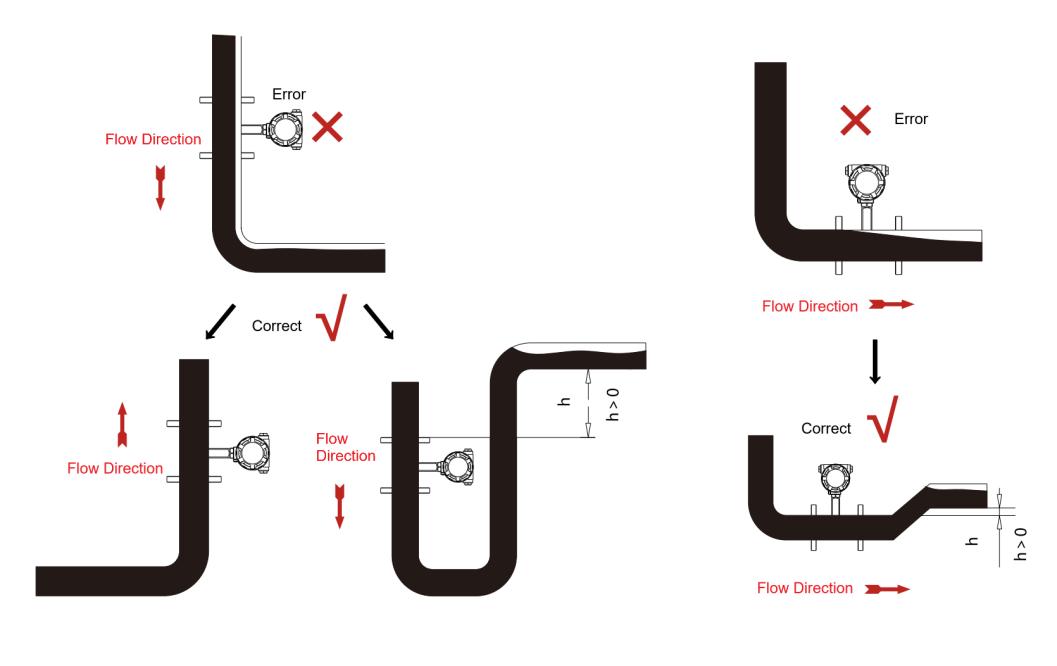

2. Հեղուկների չափման կիրառություններ
Համոզվեք, որ չափիչ խողովակը լիովին լցված է հեղուկով։
Հոսքի ուղղությունը պետք է լինի վերև, երբ հնարավոր է։
Եթե անհրաժեշտ է ներքև տեղադրել, չափիչը տեղադրեք հոսանքն ի վար խողովակաշարի տակ՝ լիարժեք հոսքի վիճակը պահպանելու համար։

Խուսափեք հոսքաչափը խողովակաշարի ամենաբարձր կետում տեղադրելուց, քանի որ կարող են առաջանալ գազի փուչիկներ և նվազեցնել ճշգրտությունը։
Փականի առաջացրած ճնշման անկումների պատճառով կավիտացիան կամ պղպջակների առաջացումը կանխելու համար հոսքաչափը տեղադրեք կառավարման փականներից վերև։

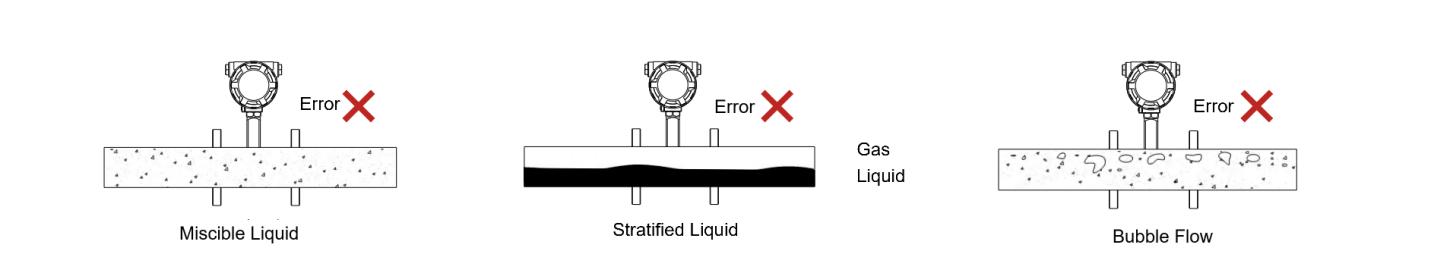

3. Խառը փուլային հոսք
Ճշգրիտ ցուցմունքների համար չափվող միջավայրը պետք է լինի միաֆազ (գազ, գոլորշի կամ հեղուկ): Երկֆազ կամ խառը ֆազային պայմաններում չափման ճշգրտությունը զգալիորեն կնվազի:

Տեղադրման ընթացակարգեր և նախազգուշական միջոցներ

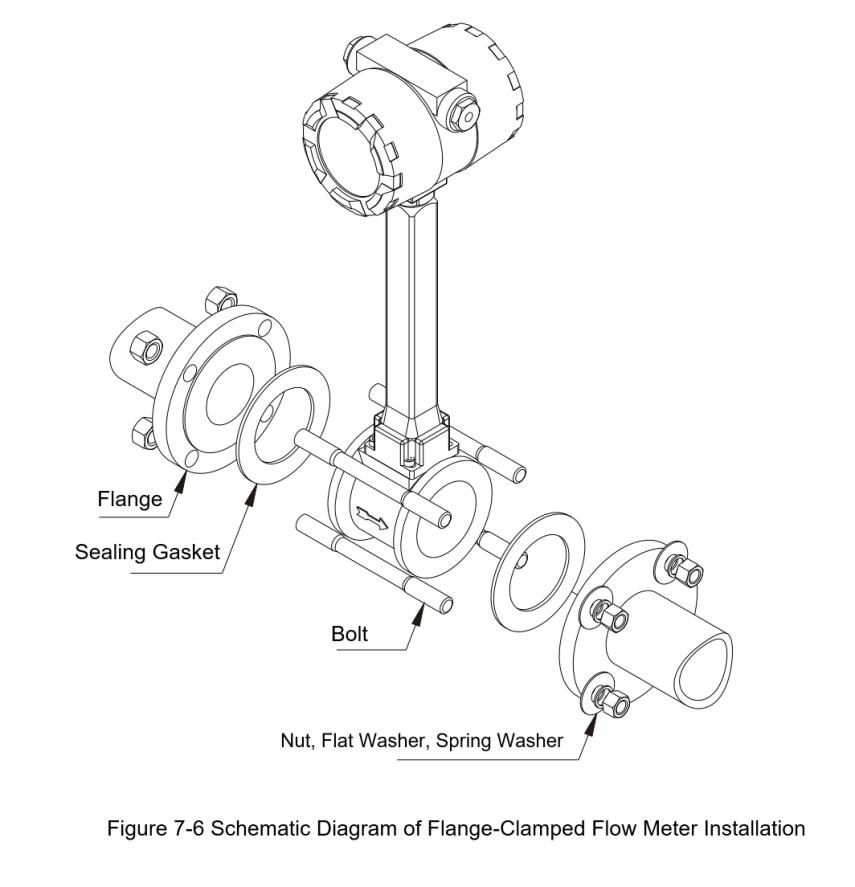

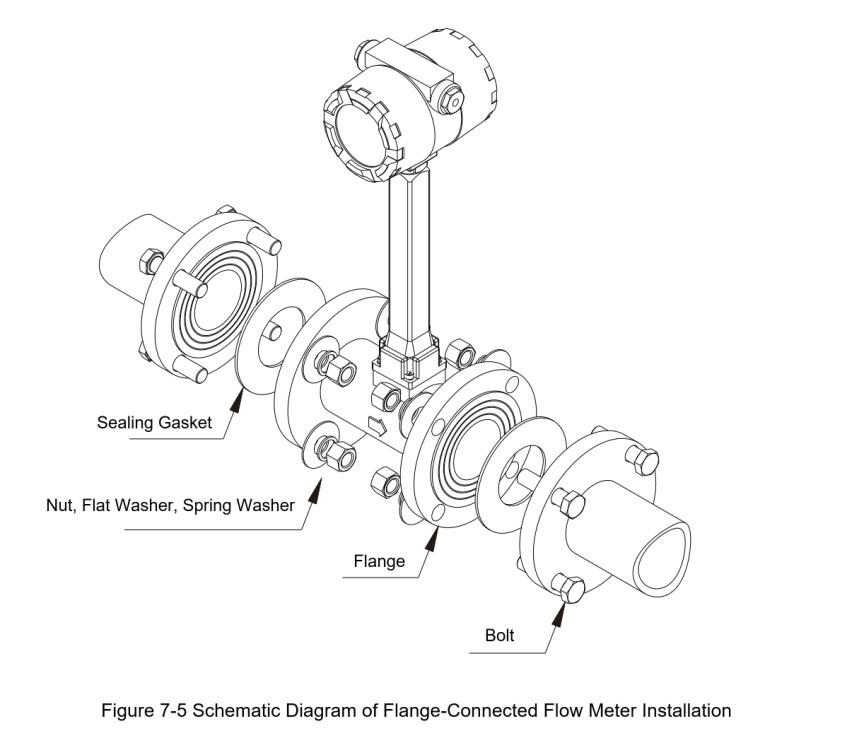

1. Ֆլանշով միացված և ֆլանշով ամրացված հոսքաչափեր

Տեղադրումից առաջ համոզվեք, որ խողովակները համապատասխանում են հոսքաչափին և համակցված են խողովակաշարի հետ։
Նոր խողովակաշարերի դեպքում միշտ մաքրեք աղբը և եռակցման մնացորդները՝ խցանումը կամ անճշտությունները կանխելու համար:
Հետևելով այս տեղադրման պրակտիկաներին, մրրիկավոր հոսքաչափերը կարող են հասնել օպտիմալ աշխատանքի՝ ապահովելով երկարաժամկետ կայունություն, ճշգրտություն և դիմացկունություն գազի, գոլորշու կամ հեղուկի հոսքի չափման հետ կապված արդյունաբերական կիրառություններում։
