Ինչպես ճշգրիտ չափել գոլորշու հոսքը. 4 լավագույն չափիչ տեխնոլոգիաների բացատրությունը


Գոլորշին կամ գոլորշին ժամանակակից արդյունաբերության ամենակարևոր և հզոր գործիքներից մեկն է: Այն էներգիայի շարժման հիմնական ուղին է էլեկտրաէներգիայի արտադրության, արտադրության, քիմիական մշակման և HVAC համակարգերում: Գոլորշի արտադրությունը պահանջում է շատ էներգիա և գումար, ուստի դրա հոսքը ճշգրիտ չափելը ոչ միայն տեխնիկական խնդիր է, այլև էներգիայի կառավարման, ծախսերի նվազեցման, գործընթացների ավելի արդյունավետ դարձնելու և գործարանի անվտանգությունը պահպանելու կարևոր մաս: Այնուամենայնիվ, գոլորշու չափումը հայտնի է իր դժվարությամբ, ներկայացնելով եզակի մարտահրավերներ, որոնք կարող են հանգեցնել ստանդարտ թվային հոսքաչափերի (օրինակ՝ տուրբինային հոսքաչափի կամ մագնիսական հոսքաչափի) խափանմանը:

Steam flow measurement is important
Գոլորշու հոսքի չափումը կարևոր է

Այսպիսով, շատ կարևոր է ընտրել ճիշտ գոլորշու հոսքի չափիչ ։ Եթե գոլորշու հոսքի սենսորը սխալ է ընտրվում կամ տեղադրվում կամ ընդհանրապես չի տեղադրվում, այն կարող է ձեզ սխալ տվյալներ տալ, ինչը կարող է ձեզ շատ գումար արժենալ և ձեր բիզնեսը դարձնել պակաս արդյունավետ։

Այս ամբողջական ուղեցույցը կլինի ձեր հիմնական աղբյուրը գոլորշու հոսքը չափելու համար: Մենք կխոսենք առաջացող ամենակարևոր խնդիրների մասին, կանդրադառնանք գոլորշու հոսքի լավագույն սենսորային տեխնոլոգիաներին և ձեզ կտանք օգտակար միջոց՝ ձեր կարիքներին համապատասխան գոլորշու հոսքի գործիքներ ընտրելու համար:

Ինչո՞ւ է այդքան կարևոր գոլորշու հոսքը ճշգրիտ չափելը։

Մինչև գոլորշու հոսքի չափման տարբեր տեխնոլոգիաներին անդրադառնալը, կարևոր է իմանալ, թե որքան կարևոր է գոլորշու չափումը: Հետևյալի համար ճշգրիտ և հուսալի տվյալները շատ կարևոր են.

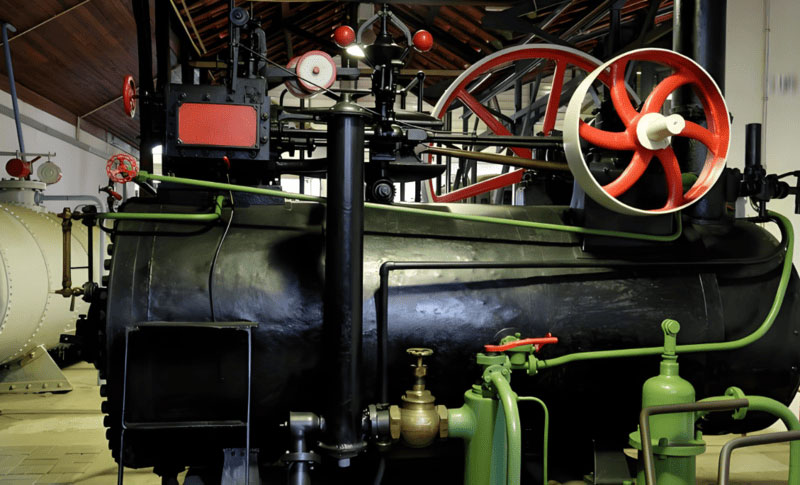

steam boiler needs steam measurement
Գոլորշու կաթսայի համար անհրաժեշտ է գոլորշու հոսքի չափում

Էներգաարդյունավետություն և ծախսերի բաշխում. Վառելիքի այրումը կամ էլեկտրաէներգիայի անմիջական օգտագործումը գոլորշի է առաջացնում: Դուք կարող եք հետևել էներգիայի օգտագործմանը, ծախսերը վերագրել որոշակի բաժինների կամ գործընթացների և գտնել թափոնների տարածքներ, ինչպիսիք են արտահոսքերը կամ սարքավորումները, որոնք այնքան լավ չեն աշխատում, որքան կարող էին, ճշգրիտ չափելով գոլորշու հոսքը:

Գործընթացի վերահսկողություն. Շատ դեպքերում մատակարարվող գոլորշու քանակը հիմնական գործոն է արտադրանքի որակը նույնը մնալու համար: Շատ կարևոր է ունենալ ճշգրիտ հոսքի վերահսկողություն տաքացման, ստերիլիզացման և տուրբինների աշխատանքի համար:

Պահառության փոխանցում և հաշվառում. Երբ գոլորշին վաճառվում է մեկ կազմակերպությունից մյուսին (օրինակ՝ կենտրոնական կայանից վարձակալին), ճշգրիտ չափումը արդար և թափանցիկ հաշվառման հիմքն է։

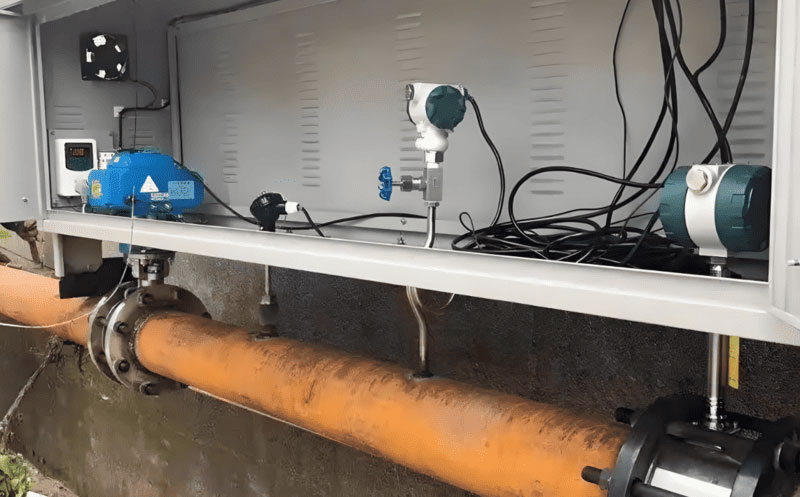

steam custody transfer needs accurate flow measurement
Steam-ի խնամակալության փոխանցմանը անհրաժեշտ է Steam-ի ճշգրիտ չափում

Կաթսայի աշխատանքը և անվտանգությունը. Կաթսայի արդյունավետությունը և առողջությունը կարելի է չափել նրանով, թե որքան գոլորշի է այն արտադրում: Հոսքի արագ փոփոխությունները կարող են լինել հնարավոր անվտանգության խնդիրների նշան, որոնք պետք է անհապաղ լուծվեն:

Գոլորշու հոսքի չափման հատուկ խնդիրները

Գոլորշին պարզապես հեղուկ չէ, ինչպես ջուրը կամ դիզելային վառելիքը։ Իր հատկությունների շնորհիվ այն ստեղծում է կոշտ միջավայր, որը պահանջում է ուժեղ, մասնագիտացված գործիքներ։

high temperature 1. Բարձր ջերմաստիճաններ և ճնշումներ. Գոլորշին առկա է շատ բարձր ջերմաստիճաններում և ճնշումներում, ինչը կարող է վնասել կամ ոչնչացնել այն սենսորները, որոնք նախատեսված չեն այս պայմաններում աշխատելու համար: Սովորական հագեցած գոլորշու ջերմաստիճանը սովորաբար 200 °C-ից ցածր է, մինչդեռ գերտաքացած գոլորշին կարող է գերազանցել 350 °C-ը, իսկ որոշակի պայմաններում այն կարող է հասնել նույնիսկ 450 °C կամ ավելի բարձրի, հատկապես բարձր ճնշման դեպքում:

density 2. Խտության փոփոխություն. Ամենամեծ խնդիրն այն է, որ գոլորշու խտությունը զգալիորեն տատանվում է ճնշման և ջերմաստիճանի հետ։ Օրինակ, 3 բար ճնշման դեպքում հագեցած գոլորշին ունի մոտավորապես 3.2 կգ/մ³ խտություն, մինչդեռ 10 բար ճնշման դեպքում խտությունը մեծանում է մինչև մոտ 8.5 կգ/մ³։ Սա նշանակում է, որ 3 բար ճնշման դեպքում գոլորշու մեկ խորանարդ մետրը պարունակում է շատ ավելի քիչ զանգված, քան 10 բար ճնշման դեպքում, ինչը կարող է հանգեցնել զգալի սխալների, եթե զանգվածի հոսքը ճիշտ չի չափվում։
Սեղմեք այստեղ, տարբեր խտություններ հագեցած գոլորշու և գերտաքացած գոլորշու համար տարբեր ջերմաստիճաններում և ճնշումներում ։

steam quality 3. Գոլորշու որակը (թաց ընդդեմ չոր). Խողովակի մեջ գոլորշու մեջ շատ քիչ գազ կա։ Այն հաճախ պարունակում է ջրի կաթիլներ, որոնք կոչվում են «թաց գոլորշի»։ Այս երկֆազ հոսքը կարող է զգալի սխալներ առաջացնել հոսքաչափերի շատ տեխնոլոգիաներում։
Steam-ի անվճար բաժնեմասի հաշվիչ >>

erosive nature 4. Էրոզիոն բնույթ. Բարձր արագության գոլորշին, հատկապես եթե այն թաց է, կարող է խիստ էրոզիոն լինել խողովակի ներսում գտնվող ցանկացած բաղադրիչի համար, ինչը հանգեցնում է մեխանիկական հաշվիչների մաշվածության: Հետևաբար, գոլորշու հոսքաչափերի թրջված մասերի համար անհրաժեշտ են չժանգոտվող պողպատե սենսորային նյութեր՝ էրոզիային դիմակայելու համար:

Հիմնական սկզբունքը. Ինչու է զանգվածային հոսքը կարևոր գոլորշու համար

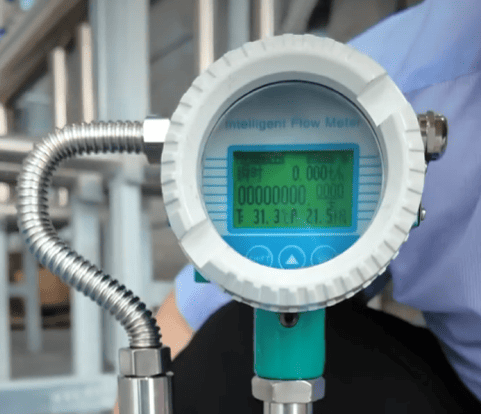

steam flow mass measurement t/h
Գոլորշու հոսքի զանգվածի չափում (հոսքի միավոր t/h)

Քանի որ գոլորշու խտությունը հաստատուն չէ, դրա ծավալային հոսքի չափումը (օրինակ՝ մ³/ժ-ով) հաճախ անիմաստ է առանց իմանալու նաև դրա ճշգրիտ ճնշումը և ջերմաստիճանը նույն կետում: Այդ պատճառով գոլորշու բոլոր հավաստի չափումները, վերջին հաշվով, հիմնված են զանգվածային հոսքի վրա (օրինակ՝ կգ/ժ, տոննա/ժ կամ ֆունտ/ժ), քանի որ գոլորշու զանգվածը հաստատուն, հուսալի արժեք է՝ անկախ դրա վիճակից: Բարձր արդյունավետությամբ [գոլորշու զանգվածային հոսքի չափիչը] ապահովում է ամենաճշգրիտ և ուղղակի ցուցմունքը գոլորշու բոլոր կիրառությունների համար: Այսպիսով, գոլորշու հոսքի չափումների մեծ մասը պահանջում է զանգվածային հոսքի միավոր:

Գոլորշու հոսքի չափման տեխնոլոգիաների մանրամասն ուղեցույց

Թեև կան մի քանի եղանակներ այս բարձր ջերմաստիճանի գոլորշու չափման խնդրին մոտենալու համար, արդյունաբերությունը հիմնականում հենվում է մի քանի ապացուցված տեխնոլոգիաների վրա: [Գոլորշու հոսքի չափման չորս եղանակների] ամբողջական ակնարկը կներառի տարբեր մեթոդներ, բայց գոլորշու չափման գործնական արդյունաբերական կիրառությունների համար ստորև ներկայացված են գոլորշու հոսքի չափման ամենատարածված և հուսալի գործիքները:

# 1. Մրրիկավոր հոսքաչափեր. Արդյունաբերության ստանդարտ

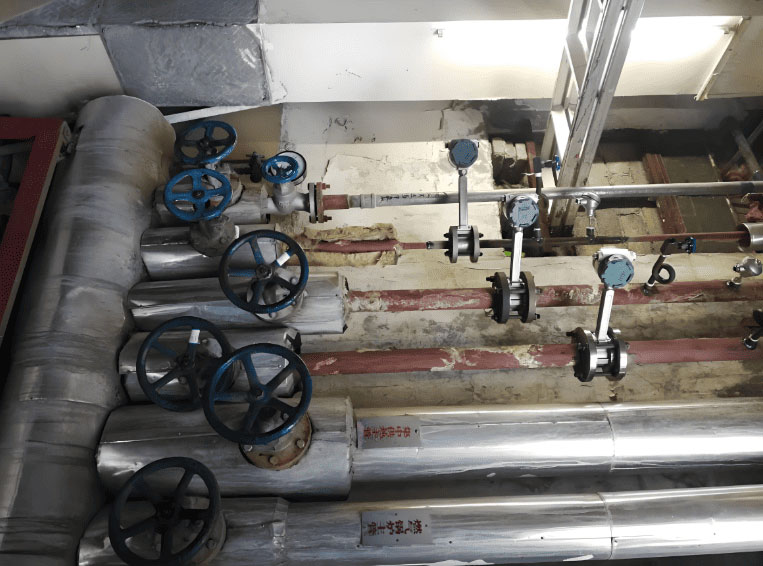

steam measurement by vortex flow meter
Մրորոցային հոսքաչափը դարձել է գոլորշու չափման ամենատարածված և վստահելի տեխնոլոգիան՝ իր կատարողականի, դիմացկունության և շատ ցածր գնի բացառիկ հավասարակշռության շնորհիվ։

Աշխատանքային սկզբունք

Հոսքի ուղու վրա տեղադրվում է բլեֆ մարմին (կամ շեղող ձող): Երբ գոլորշին հոսում է դրա կողքով, այն ստեղծում է հերթագայող մրրիկներ (շրջադարձեր) երկու կողմերում: Սենսորը հայտնաբերում է այդ մրրիկների հաճախականությունը, որը ուղիղ համեմատական է հեղուկի արագությանը:

Առավելություններ

Շարժական մասեր չկան. Սա դրա ամենամեծ ուժեղ կողմն է: Քանի որ դրանք չունեն մաշվելու, կոտրվելու կամ խցանվելու որևէ հնարավորություն, մրրիկաչափերը չափազանց հուսալի են և պահանջում են նվազագույն սպասարկում:

Լայն շրջադարձի հարաբերակցություն. Նրանք կարող են ճշգրիտ չափել հոսքի արագությունների լայն շրջանակ, silverinstruments.com-ի STLU շարքի մրրկային հոսքաչափը կարող է կարգավորել գոլորշու հոսքի արագությունը 3-60 մ/վրկ:

Բարձր ջերմաստիճանի և ճնշման դիմադրողականություն. Նրանց ամուր, ամբողջությամբ եռակցված չժանգոտվող պողպատից պատրաստված կառուցվածքը դրանք բնածին կերպով հարմար է դարձնում կոշտ գոլորշու միջավայրերի համար։

Ինտեգրված ջերմաստիճանի և ճնշման փոխհատուցում. Շատ մոդելներ կարող են ներառել ներկառուցված ջերմաստիճանի և ճնշման սենսորներ, որոնք թույլ են տալիս իրական ժամանակում փոխհատուցել գոլորշու խտության փոփոխությունները:

Համապարփակ հոսքի ցուցադրում. Նրանք կարող են ուղղակիորեն ցուցադրել գոլորշու ջերմաստիճանը, ճնշումը, ծավալային հոսքը և զանգվածային հոսքը՝ տեղում տրամադրելով ամբողջական գործընթացային տեղեկատվություն:

Հեշտ տեղադրում. Դիզայնը պարզեցնում է տեղադրումը՝ վերացնելով բազմաթիվ օժանդակ գործիքների անհրաժեշտությունը և նվազեցնելով տեղադրման բարդությունը, ներդրման մրրիկավոր հոսքաչափը հասանելի է նաև 6 դյույմից ավելի մեծ գոլորշու խողովակաշարերի համար: Ներմուծման մրրիկավոր հոսքաչափի տեղադրումը նույնպես շատ պարզ է:

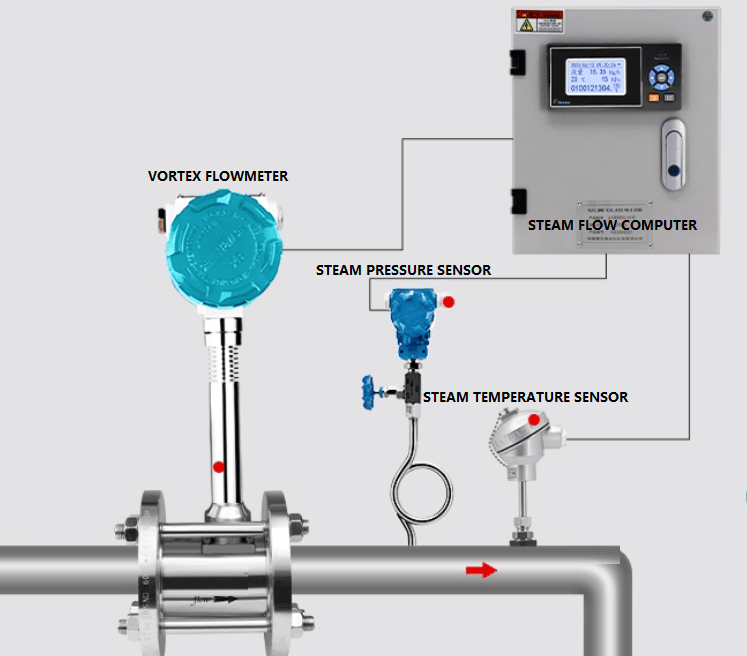

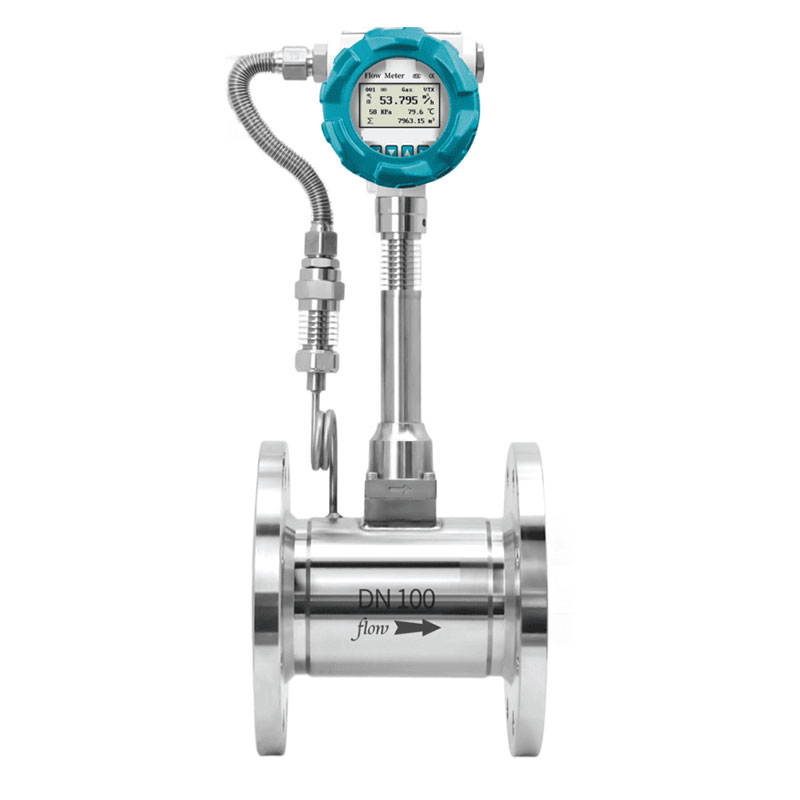

steam vortex flow meter with temperature and pressure correction
Vortex Steam հոսքաչափ հոսքի չափում՝ ջերմաստիճանի և ճնշման փոխհատուցմամբ

Թերություններ

Պահանջվում են ուղիղ խողովակաշարեր. Դրանք զգայուն են հոսքի պրոֆիլի խանգարումների նկատմամբ և ճշգրիտ ցուցմունքների համար պահանջում են վերևից և ներքևից հոսանքն ի վար գտնվող ուղիղ, անխոչընդոտ խողովակի զգալի երկարություն։
Նվազագույն հոսքի արագություն. Նրանք չեն կարող չափել շատ ցածր հոսքի արագություններ, քանի որ կայուն մրրիկներ առաջացնելու համար անհրաժեշտ է նվազագույն արագություն։

Մրորոցային հոսքաչափերն ունեն բազմաթիվ առավելություններ և թերություններ. լրացուցիչ տեղեկությունների համար խնդրում ենք դիմել այս հոդվածին՝ https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Հագեցած և գերտաքացած գոլորշու հոսքի միջակայքի մրրիկավոր հոսքաչափի ուղեցույց

Մենք տրամադրում ենք STLU շարքի մրրկային հոսքաչափերի հղման աղյուսակ, որը ցույց է տալիս գոլորշու հոսքի միջակայքերը տարբեր չափերի խողովակների համար՝ տարբեր ճնշումների և ջերմաստիճանների դեպքում: Աղյուսակը ներառում է ինչպես հագեցած, այնպես էլ գերտաքացած գոլորշու հոսքի միջակայքերը: Չնայած ճշգրիտ հոսքի միջակայքերը կարող են փոքր-ինչ տարբերվել գոլորշու հոսքաչափերի արտադրողների միջև, այս հղումը բավարար է լայն հանրությանը լավ պատկերացում տալու գոլորշու հոսքի տիպիկ միջակայքերի մասին: մրրկային հոսքաչափի հագեցած և գերտաքացած գոլորշու հոսքի միջակայք

Իդեալական կիրառություններ

Ավելի խորը ըմբռնման համար ուսումնասիրեք մեր մանրամասն ուղեցույցը [Vortex գոլորշու հոսքաչափի] վերաբերյալ: Դրանք գործարանային գոլորշու և հագեցած գոլորշու կիրառությունների մեծամասնության համար լավագույն լուծումն են:

Առնչվող տեսանյութ. Ինչպես կարգավորել մրրկային հոսքաչափը գոլորշու չափման համար։


# 2. Դիֆերենցիալ ճնշման (DP) հոսքաչափեր. Ավանդական աշխատանքային ձի

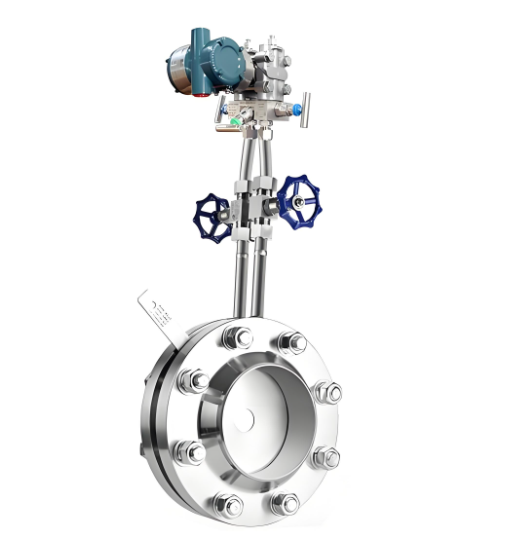

DP flow meter for steam DP հոսքի չափիչ գոլորշու համար
DP հոսքաչափերը գոլորշու չափման ամենահին և ամենաավանդական մեթոդն են։ Դրանք աշխատում են՝ օգտագործելով առաջնային տարր՝ ճնշման անկում ստեղծելու համար, որը համեմատական է հոսքի արագության քառակուսուն։ Դիֆերենցիալ ճնշման հոսքաչափերը սովորաբար պահանջում են, որ արտադրողը տրամադրի գոլորշու հոսքի հաշվարկման թերթիկ. ստորև բերված է օրինակ՝ երկար շառավղով ծայրակալով հոսքաչափի հաշվարկման թերթիկ, որն օգտագործվում է գոլորշու չափման համար։
DP հոսքաչափի հաշվարկման թերթիկի նմուշ

Աշխատանքային սկզբունք

Խողովակի մեջ տեղադրվում է առաջնային տարր (օրինակ՝ անցքավոր թիթեղ, վենտուրի խողովակ կամ աննուբար)՝ նեղացում ստեղծելու համար։ Այնուհետև դիֆերենցիալ ճնշման տվիչով չափվում է տարրից առաջ և հետո ճնշումը։

Առավելություններ

Չափազանց բարձր ջերմաստիճանային դիմադրողականություն. Քանի որ հիմնական տարրը մետաղի պարզ կտոր է, այն կարող է պատրաստվել էկզոտիկ համաձուլվածքներից՝ գրեթե ցանկացած ջերմաստիճանի դիմակայելու համար, օրինակ՝ գերտաքացած գոլորշու ջերմաստիճանը կարող է շատ բարձր լինել, ինչպես նաև ճնշումը, և երբեմն մրրկային հոսքաչափը չի կարող դա կարգավորել, որոշ օգտատերեր գոլորշու չափման համար կօգտագործեն վենտուրի խողովակային հոսքաչափ:

Ցածր գին մեծ խողովակների համար. Շատ մեծ գոլորշու գծերի համար DP մոտեցումը կարող է ավելի տնտեսող լինել, քան մյուս տեխնոլոգիաները։

Թերություններ

Ճնշման կորուստ. Մասնավորապես, անցքային թիթեղները առաջացնում են զգալի և մշտական ճնշման կորուստ, ինչը հանգեցնում է էներգիայի վատնման:

Մաշվածություն. անցքային թիթեղի սուր եզրը կարող է ժամանակի ընթացքում քայքայվել բարձր արագության գոլորշու մեջ, ինչը կհանգեցնի ճշգրտության կորստի։

Սահմանափակ Turndown. Դրանք ունեն շատ ավելի նեղ չափման միջակայք՝ համեմատած մրրիկաչափերի հետ։

# 3. Կորիոլիսի զանգվածային հոսքի չափիչներ. Առավելագույն ճշգրտություն

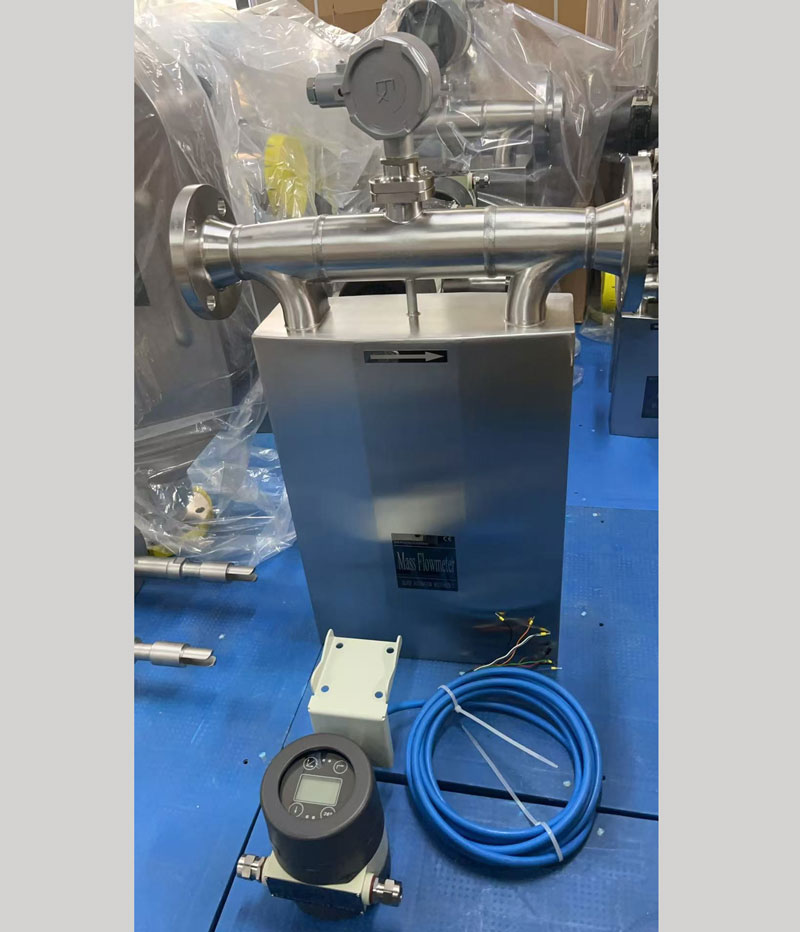

best steam flow meter-Coriolis Լավագույն գոլորշու հոսքի չափիչ՝ Կորիոլիսի տիպի
Բարձրագույն ճշգրտություն պահանջող կիրառությունների համար Կորիոլիսի չափիչը հնարավորություն է տալիս ուղղակի չափել գոլորշու զանգվածի հոսքը։

Աշխատանքային սկզբունք

Հաշվիչն օգտագործում է թրթռացող խողովակներ, որոնք ոլորվում են Կորիոլիսի էֆեկտի պատճառով, երբ գոլորշին անցնում է դրանց միջով։ Պտտման չափը ուղիղ համեմատական է զանգվածային հոսքի արագությանը։

Առավելություններ

Ուղղակի զանգվածի չափում. Այն չափում է զանգվածը անմիջապես, վերացնելով ջերմաստիճանի և ճնշման առանձին փոխհատուցման անհրաժեշտությունը։

Ամենաբարձր ճշգրտությունը. Սա գոլորշու չափման համար առկա ամենաճշգրիտ տեխնոլոգիան է։

Թերություններ

Շատ բարձր գին. Կորիոլիսի մետրերը զգալիորեն ավելի թանկ են, քան մրրիկավոր կամ DP մետրերը։

Զանգվածային հոսքաչափի գինը տատանվում է 3000-ից մինչև 10000 դոլար՝ կախված խողովակի չափից, ջերմաստիճանից և ճնշման վարկանիշից։

Սահմանափակ չափսեր. Գոլորշու կիրառման համար դրանք սովորաբար սահմանափակվում են ավելի փոքր գծերի չափսերով՝ ծախսերի և տեխնիկական սահմանափակումների պատճառով: Ներկայումս Կորիոլիսի գոլորշու հոսքաչափի առավելագույն չափը 12 դյույմ է:

Կորիոլիսի հոսքաչափերը նույնպես ունեն տարբեր առավելություններ և թերություններ: Մանրամասն ակնարկի համար կարող եք դիմել այս հոդվածին՝ Կորիոլիսի զանգվածային հոսքաչափի առավելություններն ու թերությունները:

# 4. Մետաղական խողովակային ռոտաչափեր. Պարզ և դիմացկուն ընտրություն

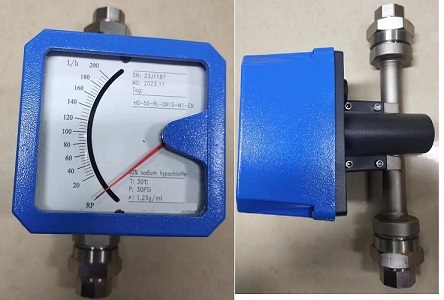

Steam flow measurement by metal tube rotameter Գոլորշու հոսքի չափումը մետաղական խողովակի ռոտաչափով
Չնայած գոլորշու չափման շուրջ քննարկումներում գերիշխում են այնպիսի առաջադեմ տեխնոլոգիաներ, ինչպիսիք են vortex-ը, DP-ն և Coriolis-ը, մետաղական խողովակային ռոտամետրը (փոփոխական մակերեսի հոսքաչափի տեսակ) դեռևս արժեքավոր տեղ է զբաղեցնում արդյունաբերական գոլորշու կիրառություններում: Այն առաջարկում է ամուր և մատչելի լուծում, հատկապես այն դեպքերում, երբ պարզությունն ու դիմացկունությունը գերակա են:

Աշխատանքային սկզբունքը.

Մետաղական խողովակային ռոտամետրը բաղկացած է կոնաձև խողովակից, որի ներսում կա լողացող սարք։ Երբ գոլորշին հոսում է վերև խողովակի միջով, այն բարձրացնում է լողացող սարքը։ Լողացող սարքը հասնում է հավասարակշռության կետի, որտեղ գոլորշու հոսքի վերև ուղղված ուժը հավասար է լողացող սարքի քաշին։ Այնուհետև լողացող սարքի ուղղահայաց դիրքը համեմատվում է սանդղակի հետ՝ ապահովելով հոսքի արագության ուղղակի ցուցում։ Ի տարբերություն ապակե խողովակային ռոտամետրերի, որոնք սահմանափակված են ցածր ճնշումներով և մեղմ հեղուկներով, մետաղական խողովակային ռոտամետրերը պատրաստված են չժանգոտվող պողպատից և այլ համաձուլվածքներից, ինչը դրանք հարմար է դարձնում այնպիսի պահանջկոտ պայմանների համար, ինչպիսին է գոլորշու սպասարկումը։

Առավելություններ՝

Հուսալի կառուցվածք. Մետաղական խողովակային ռոտամետրերը նախատեսված են բարձր ճնշման և ջերմաստիճանի համար, ինչը դրանք հարմար է դարձնում հագեցած և նույնիսկ որոշ գերտաքացված գոլորշու կիրառությունների համար:

Մեխանիկական պարզություն. դրանք չեն պահանջում արտաքին սնուցում, էլեկտրոնիկա կամ բարդ տեղադրում: Սա դրանք իդեալական է դարձնում հեռավոր կամ վտանգավոր միջավայրերի համար, որտեղ սպասարկման ռեսուրսները սահմանափակ են:
Տեղական ցուցում և հեռահաղորդում. Մինչդեռ շատ ռոտամետրեր ապահովում են անմիջական ցուցում տեղում, ժամանակակից մոդելները կարող են նաև հագեցած լինել մագնիսական միացումով և էլեկտրոնային փոխանցիչներով՝ կառավարման համակարգերում ինտեգրվելու համար 4-20 մԱ ազդանշաններ մատակարարելու համար։

Էրոզիայի նկատմամբ դիմացկուն. Ամբողջությամբ մետաղական կառուցվածքը և նուրբ սենսորների բացակայությունը նշանակում են, որ դրանք կարող են ավելի լավ դիմակայել էրոզիոն գոլորշու միջավայրերին, քան որոշ ավանդական մեխանիկական չափիչներ:

Արդյունավետություն. Կորիոլիսի կամ մրրիկավոր մետրերի համեմատ, ռոտամետրերը զգալիորեն ավելի էժան են և հաճախ տնտեսող ընտրություն են կոմունալ մակարդակի գոլորշու մոնիթորինգի համար։

Թերություններ՝

Ավելի ցածր ճշգրտություն. Մետաղական խողովակային ռոտամետրերը սովորաբար հասնում են լրիվ մասշտաբի ±1.5%-ից մինչև ±2.5% ճշգրտության, ինչը ցածր է, քան մրրկային կամ Կորիոլիսի չափիչները: Դրանք առավել հարմար են մոնիթորինգի և միտումների որոշման համար, քան պահպանման փոխանցման կամ բարձր ճշգրտության կիրառությունների համար:
Սահմանափակ շրջադարձի հարաբերակցություն. Չափման միջակայքն ավելի նեղ է, քան մրրիկաչափերինը, ինչը նշանակում է, որ դրանք կարող են արդյունավետորեն չգրանցել շատ ցածր կամ շատ բարձր հոսքի տատանումները։
Ձեռքով ընթերցում առանց էլեկտրոնիկայի. Հիմնական ռոտաչափերը պահանջում են տեսողական ստուգում: Չնայած էլեկտրոնային փոխանցիչները լուծում են այս խնդիրը, դրանք ավելացնում են լրացուցիչ ծախսեր:

Իդեալական կիրառություններ

Մետաղական խողովակային ռոտամետրերը լայնորեն կիրառվում են կոմունալ գոլորշու գծերում, կաթսայի սնուցման կիրառություններում և գործընթացների մոնիթորինգում, որտեղ մոտավոր ցուցմունքները բավարար են: Օրինակ, կայանը կարող է տեղադրել ռոտամետրեր՝ տարբեր բաժիններում գոլորշու սպառումը հետևելու համար, ապահովելով էներգիայի ծախսերի մոտավոր բաշխում՝ առանց ավելի թանկարժեք ճշգրիտ տեխնոլոգիաների մեջ ներդրումներ կատարելու:
Ավելի պահանջկոտ կիրառությունների համար, փոխանցիչով մետաղական խողովակային ռոտաչափը կարող է ապահովել հուսալի էլեկտրոնային ելքային տվյալներ՝ միաժամանակ պահպանելով դիզայնի կոպիտ պարզությունը: Սա այն դարձնում է գործնական միջին դիրք ավանդական մեխանիկական չափիչների և առաջադեմ էլեկտրոնային հոսքի չափման համակարգերի միջև:

Գոլորշու հոսքի չափման տեխնոլոգիաների ամփոփում

Flow Meter Type Working Principle Advantages Disadvantages Ideal Applications
Vortex Steam flows past a bluff body, creating vortices; frequency measured for flow No moving parts, wide turndown, high T/P capability, built-in temp & pressure compensation, easy installation Needs straight pipe runs, minimum flow rate required Most plant steam, saturated steam
Differential Pressure (DP) Pressure drop across orifice, venturi, or Annubar proportional to flow Handles very high T/P, cost-effective for large pipes,low cost steam meter Pressure loss, wear/erosion, limited turndown Large steam lines, high-temp superheated steam
Coriolis Mass Vibrating tubes twist due to Coriolis effect; twist proportional to mass flow Direct mass measurement, highest accuracy High cost ($3k–$10k), limited size (up to 12") High-precision applications, critical mass flow control
Metal Tube Rotameter Float rises in tapered tube until forces balance; float position indicates flow Rugged, simple, erosion-resistant, local & remote readout, cost-effective Lower accuracy (±1.5–2.5%), limited turndown, manual reading without electronics Utility lines, boiler feed, approximate flow monitoring


Ինչպես ընտրել ճիշտ գոլորշու հոսքի չափիչը

Ճիշտ ընտրություն կատարելը ենթադրում է ձեր գործընթացի ուշադիր վերանայում: Առաջին քայլը [գոլորշու հոսքաչափերի հիմնական տեսակների] քննարկումն է:

# Հագեցած ընդդեմ գերտաքացված գոլորշու

Կարևոր է իմանալ ձեր գոլորշու վիճակը: Հագեցած գոլորշին տվյալ ճնշման դեպքում գտնվում է եռման կետում, մինչդեռ գերտաքացած գոլորշին արդեն տաքացված է: Հագեցած գոլորշու ջերմաստիճանը սովորաբար մոտ 200–250 °C է, մինչդեռ գերտաքացած գոլորշին կարող է հասնել շատ ավելի բարձր ջերմաստիճանների, սովորաբար 350–450 °C կամ ավելի, հաճախ շատ բարձր ճնշման տակ: Գերտաքացած գոլորշու հոսքի չափումը զգալիորեն ավելի դժվար է, քան հագեցած գոլորշու չափումը՝ դրա բարձր ջերմաստիճանի, ցածր խտության և եռման կետից այն կողմ փոփոխական հատկությունների պատճառով: Գերտաքացած գոլորշին չոր է (100% գազ), ինչը հեշտացնում է չափումը: Հագեցած գոլորշին հաճախ «թաց» է և պահանջում է հաշվիչի զգույշ տեղադրում, իսկ երբեմն՝ մասնագիտացված սարքավորումներ՝ հնարավոր խտացումը կարգավորելու համար:

# Ջերմաստիճանի և ճնշման փոխհատուցման կարևորագույն դերը

Ինչպես նշվեց, գոլորշու խտությունը փոխվում է ջերմաստիճանի և ճնշման հետ։ Vortex-ի և DP-ի նման ծավալային չափիչները իրականում չափում են արագությունը, այլ ոչ թե զանգվածը։ Իրենց ծավալային ցուցմունքը զանգվածային հոսքի ճշգրիտ ցուցմունքի վերածելու համար դրանք պետք է ինտեգրվեն ջերմաստիճանի և ճնշման սենսորների հետ։ Սա իրականացվում է հոսքային համակարգչի միջոցով, որը վերցնում է հոսքաչափից ստացված արագության ազդանշանը և նվիրված [ գոլորշու ճնշման հաղորդիչ ] և ջերմաստիճանի սենսորից (RTD) ստացված իրական տվյալները։ Այնուհետև հոսքային համակարգիչը կատարում է իրական ժամանակի հաշվարկ՝ փոխհատուցված զանգվածային հոսքի արագությունը ստանալու համար։

Առնչվող տեսանյութ՝ Ինչպես կարգավորել AJ-Series գոլորշու հոսքի համակարգիչը


# Չափերի որոշում և տեղադրում

Ճիշտ չափսերը կարևոր են ճշգրտության համար: Գոլորշու սենսորը պետք է չափվի տվյալ աշխատանքային պայմաններում սպասվող հոսքի արագությունների համար: Օրինակ, գլխավոր կայանի գծի համար [ 4 դյույմանոց գոլորշու հոսքաչափ ] կընտրվի կաթսայի առավելագույն հզորության և գծի ճնշման հիման վրա: Տեղադրումը նույնպես կարևոր է, մասնավորապես՝ Vortex և DP հաշվիչների համար ուղիղ խողովակաշարերի պահանջը՝ կայուն հոսքի պրոֆիլ ապահովելու համար:

Եզրակացություն՝ համագործակցություն մասնագետների հետ

Ճիշտ գոլորշու հոսքաչափի ընտրությունը բարդ, բայց կարևորագույն խնդիր է, որն անմիջականորեն ազդում է ձեր կայանի արդյունավետության և եկամտի վրա: Մինչդեռ ամուր և հուսալի Vortex չափիչը իդեալական ընտրություն է կիրառությունների մեծ մասի համար, DP և Coriolis չափիչները լուծումներ են առաջարկում ավելի մասնագիտացված պահանջների համար: Հաջողության գրավականը ձեր կիրառման մանրակրկիտ վերլուծությունն է և այն մասին հասկացողությունը, թե ինչպես կարելի է ծավալային չափումները վերածել ձեզ իսկապես անհրաժեշտ ճշգրիտ զանգվածային հոսքի տվյալների:

«Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ում մենք մասնագիտանում ենք գոլորշու հոսքի չափման ամբողջական լուծումներ տրամադրելու մեջ: Մեր մասնագետները կարող են օգնել ձեզ ընտրել, չափսերը սահմանել և կարգավորել ձեր գործընթացի համար ճիշտ տեխնոլոգիան՝ ապահովելով հուսալի և ճշգրիտ տվյալներ ստանալու հնարավորություն առաջիկա տարիների համար:

Հաճախակի տրվող հարցեր (FAQ) գոլորշու հոսքաչափերի վերաբերյալ

1. Ո՞րն է գոլորշու համար լավագույն և ամենատարածված հոսքաչափը:
Արդյունաբերական կիրառությունների մեծ մասի համար Vortex հոսքաչափը արդյունաբերության ստանդարտն է և գոլորշու չափման լավագույն ընտրությունը: Շարժական մասերից զուրկ դրա ամուր դիզայնը այն դարձնում է բարձր հուսալիություն և քիչ սպասարկում է պահանջում, և այն առաջարկում է կատարողականի և գնի գերազանց հավասարակշռություն: Այնուամենայնիվ, դասական դիֆերենցիալ ճնշման (DP) հոսքաչափը մնում է շատ լայնորեն օգտագործվող լուծում, մասնավորապես բարձր ճնշման և բարձր ջերմաստիճանի գոլորշու կիրառությունների համար, որոնք կարող են դժվար լինել կառավարել:

2. Ինչո՞ւ չեմ կարող գոլորշու համար օգտագործել ստանդարտ ջրի հոսքի չափիչ։
Գոլորշին գոյություն ունի շատ բարձր ջերմաստիճաններում և ճնշումներում, որոնք կարող են ոչնչացնել ստանդարտ հոսքաչափերը, ինչպիսիք են մագնիսական կամ տուրբինային հաշվիչները: Ավելին, գոլորշու խտությունը կտրուկ փոխվում է ճնշման և ջերմաստիճանի հետ, ինչը պահանջում է հատուկ գոլորշու հոսքաչափերում հանդիպող մասնագիտացված փոխհատուցման հնարավորություններ:

3. Արդյո՞ք պետք է չափեմ գոլորշու զանգվածային հոսքը, թե՞ ծավալային հոսքը։
Դուք միշտ պետք է չափեք զանգվածային հոսքը (օրինակ՝ կգ/ժ կամ ֆունտ/ժ): Քանի որ գոլորշու խտությունը հաստատուն չէ, պարզ ծավալային ցուցմունքը (օրինակ՝ մ³/ժ) հաճախ անիմաստ է: Զանգվածային հոսքի ցուցմունքը էներգիայի սպառումը և ծախսերը ճշգրիտ հետևելու միակ միջոցն է:

4. Ի՞նչ է ջերմաստիճանի և ճնշման փոխհատուցումը։
Քանի որ ծավալային չափիչները, ինչպիսիք են Vortex-ը և DP-ն, իրականում չափում են արագությունը, դրանք պետք է զուգակցվեն առանձին ջերմաստիճանի և ճնշման սենսորների հետ՝ գոլորշու զանգվածի հոսքի ճշգրիտ ցուցանիշներ ապահովելու համար: Հոսքի համակարգիչը օգտագործում է բոլոր երեք սենսորներից ստացված տվյալները՝ գոլորշու խտությունը անընդհատ հաշվարկելու և արագության ցուցմունքը ճշգրիտ զանգվածի հոսքի արագության փոխակերպելու համար:

5. Ի՞նչ տարբերություն կա հագեցած և գերտաքացած գոլորշու միջև։
Հագեցած գոլորշին տվյալ ճնշման դեպքում գտնվում է եռման կետում և հաճախ պարունակում է ջրի կաթիլներ («թաց գոլորշի»): Գերտաքացած գոլորշին տաքացվել է եռման կետից այն կողմ և լիովին չոր գազ է: Գերտաքացած գոլորշին ավելի հեշտ է չափել, բայց երկու տեսակներն էլ կարելի է կառավարել ճիշտ հոսքաչափով:

6. Արդյո՞ք գոլորշու հոսքաչափերը տեղադրման համար պահանջում են ուղիղ խողովակաշարեր:
Այո, դրանց մեծ մասն այդպես է։ Մրրկային և դիֆերենցիալ ճնշման (DP) հոսքաչափերը զգայուն են հոսքի խանգարումների նկատմամբ և ճշգրտությունն ապահովելու համար պահանջում են ուղիղ, անխոչընդոտ խողովակի զգալի երկարություն (սովորաբար 10 տրամագիծ վերևում և 5 տրամագիծ ներքևում): Կորիոլիսի չափիչը միակ տեսակն է, որը չի պահանջում ուղիղ խողովակաշարեր:

7. Ե՞րբ պետք է օգտագործեմ Կորիոլիսի հոսքաչափ գոլորշու համար։
Կորիոլիսի հոսքաչափը օգտագործվում է այն կիրառությունների համար, որոնք պահանջում են ճշգրտության բացարձակ ամենաբարձր մակարդակ (օրինակ՝ ±1%-ից լավ): Այն լավագույն ընտրությունն է կարևորագույն գործընթացների վերահսկման կամ բարձր արժեք ունեցող պահառության փոխանցման համար, սակայն այն ունի զգալիորեն ավելի բարձր գին:

8. Կարո՞ղ է մետաղական խողովակի ռոտաչափը օգտագործվել գոլորշու համար:
Այո։ Մետաղական խողովակային ռոտամետրը պարզ, դիմացկուն և մատչելի մեխանիկական չափիչ է, որը կարող է օգտագործվել ընդհանուր նշանակության կոմունալ գոլորշու գծերում տեղային հոսքի ցուցման համար, որտեղ բարձր ճշգրտությունը հիմնական պահանջը չէ։ Մեր ընկերությունը նաև մատակարարում է մետաղական խողովակային ռոտամետրեր, որոնք հագեցած են ազդանշանային ելքերով և գումարման գործառույթներով, առաջարկելով կոմունալ գոլորշու մոնիթորինգի պարզ և դիմացկուն տարբերակ։

9. Ի՞նչ է պատահում, եթե իմ գոլորշին «թաց» է։
«Թաց գոլորշին» պարունակում է ջրի կաթիլներ, որոնք կարող են առաջացնել չափման անճշտություններ և քայքայել հաշվիչի բաղադրիչները: Լավագույն արդյունքներ ստանալու համար հոսքաչափը պետք է տեղադրվի ուղղահայաց խողովակի մեջ՝ գոլորշին դեպի վեր հոսելով, իսկ հաշվիչից առաջ պետք է տեղադրվեն կոնդենսատի որսորդներ՝ հնարավորինս շատ հեղուկ հեռացնելու համար:

10. Ինչպե՞ս ընտրել գոլորշու հոսքաչափի ճիշտ չափը։
Հաշվիչի չափսերը պետք է որոշվեն՝ հիմնվելով ձեր կիրառման կոնկրետ աշխատանքային ճնշման և ջերմաստիճանի դեպքում սպասվող հոսքի արագությունների վրա: Սխալ չափսերի չափիչը (չափազանց մեծ կամ չափազանց փոքր) կլինի անճշտ: Միշտ լավագույնն է ձեր գործընթացի տվյալները տրամադրել գործիքավորման մասնագետի (օրինակ՝ silverinstruments.com)՝ ճիշտ չափսերն ապահովելու համար:
  • Գոլորշի զանգվածային հոսքաչափԳոլորշի զանգվածային հոսքաչափ2023/04/06Ի՞նչ է գոլորշու զանգվածի հոսքաչափը: Գոլորշի զանգվածի հոսքի չափումը կարող է իրականացվել Coriolis զանգվածային հոսքաչափի կամ պտտվող հոսքաչափերի կամ այլ DP հոսքաչափերի միջոցով: Մենք այստեղ ներկայացնում ենք պտտվող հոսքաչափեր՝ ste...Դիտել
  • Հորձանուտի գոլորշու հոսքի հաշվիչՀորձանուտի գոլորշու հոսքի հաշվիչ2020/02/01Պտտվող հոսքի հաշվիչները չեն ազդում ինչպես ջերմաստիճանի, այնպես էլ ճնշման ազդեցության վրա և կարող են ապահովել պրոցեսի չորս չափումներ (զանգվածային հոսք, ծավալային հոսք, ճնշում, ջերմաստիճան), որոնք օգտակար են գործընթացում գոլորշու մոնիտորինգի և վերահսկման հաԴիտել
  • Բարձր ջերմաստիճանի ռոտամետրԲարձր ջերմաստիճանի ռոտամետր2019/09/16Մետաղական խողովակի փոփոխական տարածքի հոսքաչափը կամ ռոտամետրը մի տեսակ հնաոճ և հուսալի գազի կամ հեղուկի չափման գործիք է: Չինաստանի ռոտամետրերի հոսքի հաշվիչի արտադրությունը կարող է նախագծել և արտադրել տարբեր տեսակի ...Դիտել
  • Կորիոլիսի զանգվածային հոսքի հաշվիչԿորիոլիսի զանգվածային հոսքի հաշվիչ2017/04/12Կորիոլիսի հոսքի հաշվիչներ մոլասի, օշարակի, մրուրի, գլյուկոզի, գոլորշու հոսքի չափման համար: Գնեք Չինաստան Կորիոլիսի մետրը ցածր գնով Silver Instruments- ից:Դիտել

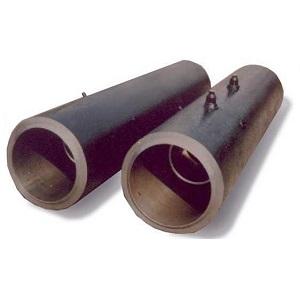

  • Երկար շառավղով վարդակԵրկար շառավղով վարդակ2020/07/10Ի՞նչ է երկար շառավղով վարդակների հոսքի մետրը: Երկար շառավղով վարդակների հոսքի հաշվիչները սովորաբար հեղուկի կամ գազի հեղուկների հոսքի արագության համար են, ներառյալ գոլորշիները, ոչ մածուցիկ, քայքայիչ և բարձր արագության արագությամբ հեղուկները: A flo ...Դիտել
