Շատ հաճախորդներ Silver Automation Instruments- ից գնում են SHD շարքի մագնիսական հոսքի հաշվիչներ, և օգտվողները հաճախ մեզ հարցնում են, թե ինչպես կարելի է մեր մետրը միացնել PLC- ին:
Ստորև բերված է բացատրությունը:
SHD էլեկտրամատակարարման հոսքի հաշվիչի թվային արտադրանքը ունի 2 կոնտակտ. Թվային ելքային շփում և Թվային գրունտային կոնտակտ, խորհրդանիշները հետևյալն են.
POUT ———— Թվային ելքային կոնտակտ
PCOM ———— Թվային գրունտային շփում
POUT- ը բաց կոլեկտորային արդյունք է. օգտվողները կարող են էլեկտրալարեր անել ըստ հետևյալ գծագրերի.
Թվային մակարդակի ելքային էլեկտրալարեր

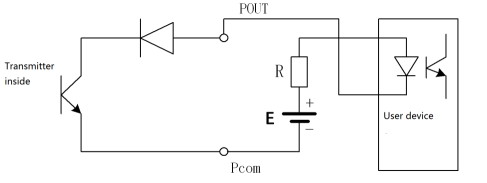

Թվային ելքը միացնում է ֆոտոէլեկտրական կցորդիչը
Ընդհանուր առմամբ, օպտոկոուպլերին անհրաժեշտ է մոտ 10 մԱ հոսանք, և E / R = 10mA, ուստի E = 5 ～ 24V:

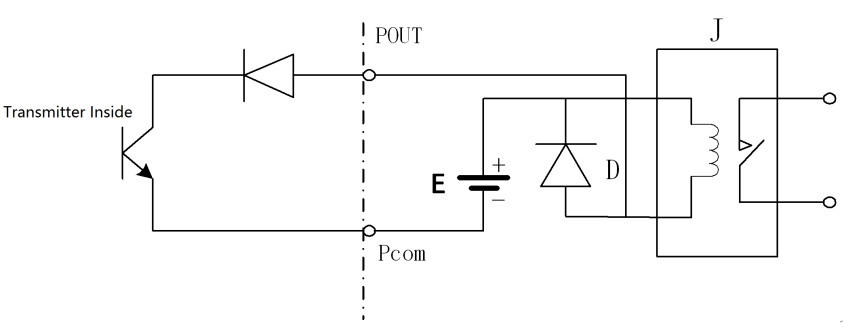

Թվային ելքի միացման ռելե
Սովորաբար, միջանկյալ ռելեին անհրաժեշտ է E = 12V կամ 24V, D- ը Flyback դիոդ է: Ներկայումս միջանկյալ ռելեների մեծ մասը պարունակում է այսպիսի ներքին դիոդ: Եթե միջանկյալ ռելեում չկա վերադարձի դիոդ, օգտվողները պետք է այն միացնեն արտաքինից:
