Ի՞նչ է փափուկ ջուրը և ինչո՞ւ չափել դրա հոսքը։
Փափուկ ջուրը վերաբերում է իոնափոխանակման կամ հակադարձ օսմոսի միջոցով մշակված ջրին՝ կարծրության իոնները, ինչպիսիք են կալցիումը և մագնեզիումը, հեռացնելու համար, որոնք սովորաբար ցուցաբերում են 50 μS/cm-ից ցածր հաղորդականություն: Դրա արդյունաբերական նշանակությունը ներառում է.
1. Հակասանդային պաշտպանություն. Երկարացնում է սարքավորումների (կաթսաներ, ջերմափոխանակիչներ) ծառայության ժամկետը
2. Գործընթացի կայունություն. Ապահովում է դեղագործական և սննդի արդյունաբերություններում ձևակերպման ճշգրտությունը
3. Բնապահպանական համապատասխանություն. Համապատասխանում է կեղտաջրերի արտանետման համար նախատեսված իոնային կոնցենտրացիայի չափանիշներին
Հիմնական արդյունաբերությունները, որոնք պահանջում են մեղմ ջրի հոսքի ճշգրիտ չափում.

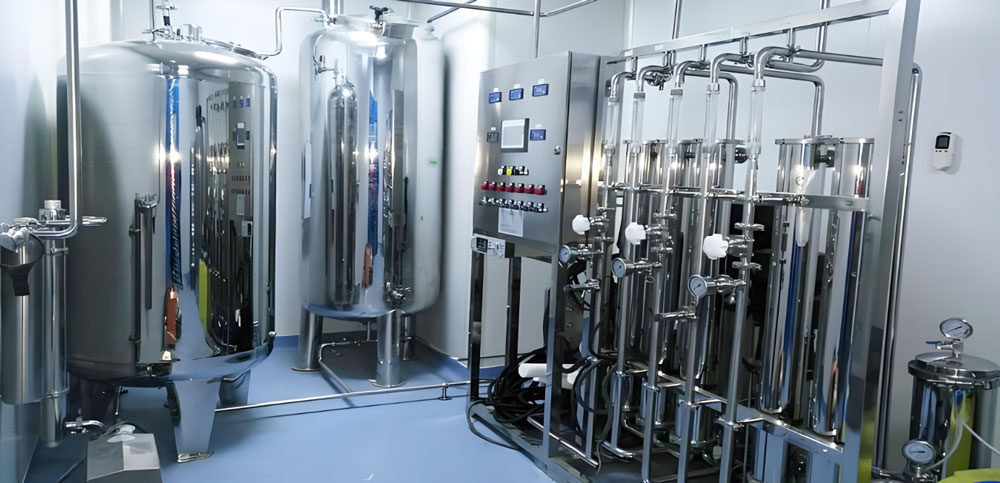

Դեղագործական (մաքրված ջրային համակարգեր)

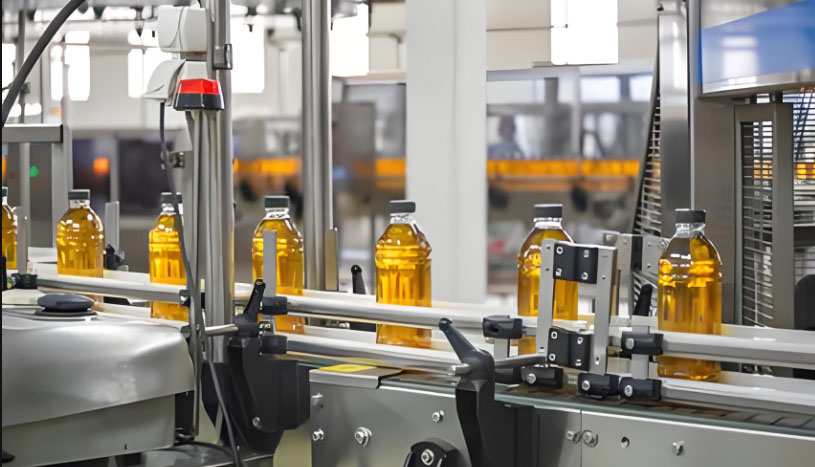

Սնունդ և խմիչք (բաղադրիչների խառնում)

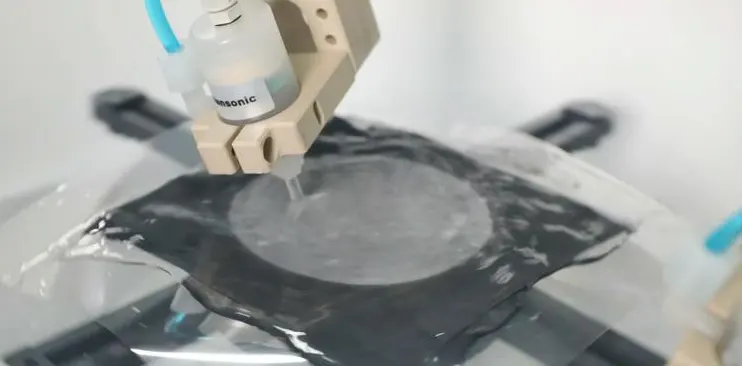

Միկրոէլեկտրոնիկա (վաֆլիների մաքրում)

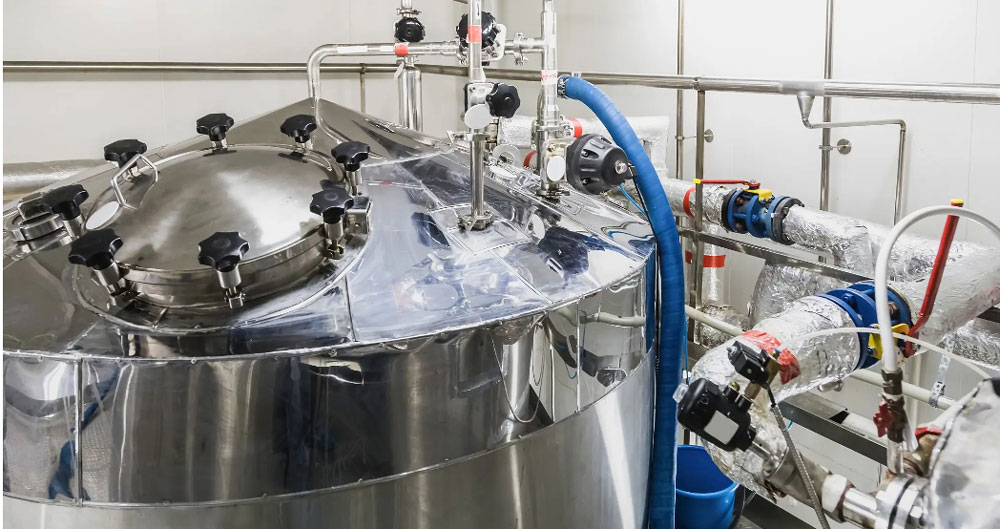

Քիմիական մշակում (ռեակտորի սառեցում)

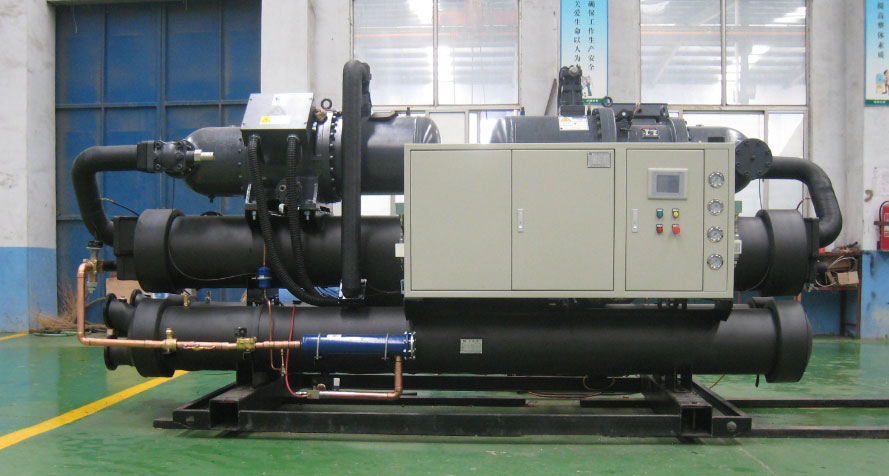

HVAC շրջանառության համակարգեր
Չորս մեղմ ջրի հոսքի չափման տեխնոլոգիաների համեմատական վերլուծություն

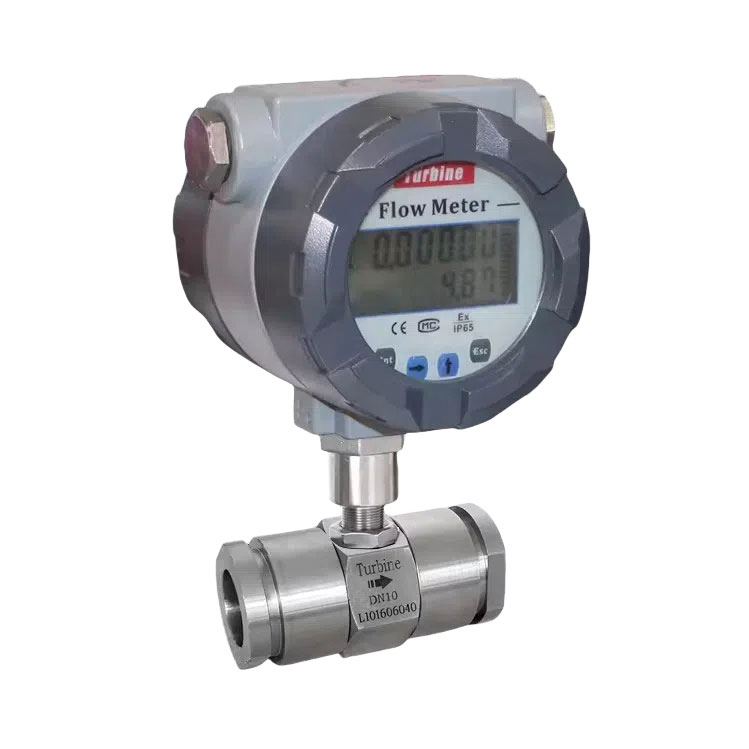

# 1. Տուրբինային հոսքի չափիչ՝ փափուկ ջրի համար

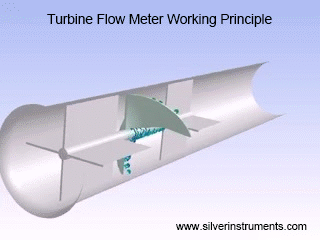

Գործողության սկզբունքը՝ փափուկ ջրի կինետիկ էներգիան պտտեցնում է տուրբինը, իսկ հոսքի արագությունը հաշվարկվում է մագնիսական/օպտիկական սենսորների միջոցով, որոնք հայտնաբերում են պտտման արագությունը։
Փափուկ ջրի հոսքի չափման առավելությունները՝
✅0.5% ճշգրտություն
✅Խողովակների լրիվ չափի ծածկույթ (DN4-DN200)՝ տարբեր խողովակաշարերի և հոսքի միջակայքերի համար, սովորական պահանջարկն է 1/2 դյույմ RO հոսքաչափ, 1 դյույմ ջրի հոսքաչափ, 2 դյույմ OR ջուր, 3 դյույմ ջրի հոսքաչափ և այլն:
✅Չափում է 0.3-10 մ/վ հոսքի արագություն
✅ Չժանգոտվող պողպատից պատրաստված նյութ՝ փափուկ ջրի չափման համար
✅
Ջրի հոսքի ցածր գնով չափիչ ✅Թվային փափուկ ջրի հոսքի չափիչ թվային էկրանով, 4-20մԱ, իմպուլսային ելք, MODBUS RTU-ով լրացուցիչ հնարավորություն։
Սահմանափակումներ՝
-Մասնիկների նկատմամբ զգայուն (պահանջվում է 100 մկմ ֆիլտր), հեղուկի տուրբինային հոսքաչափը կարող է չափել միայն մաքուր հեղուկ՝ առանց մասնիկների։
-Մեխանիկական մաշվածությունը ազդում է երկարատև կայունության վրա, քանի որ այն ունի շարժական մասեր տուրբինի հոսքի սենսորի ներսում։

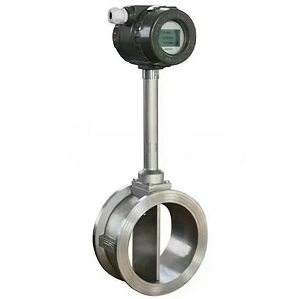

# 2. Մրրիկային հոսքաչափ

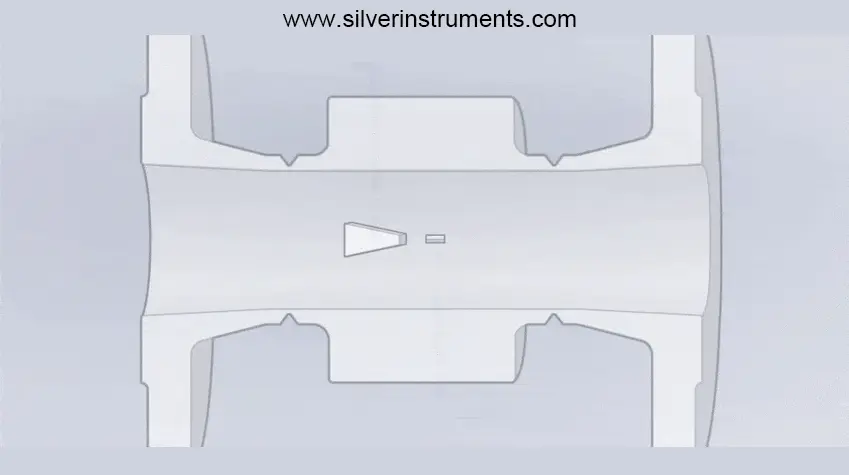

Աշխատանքային սկզբունք՝ Օգտագործում է Կարմանի մրրիկի փողոցի էֆեկտը՝ հաշվարկելով հոսքը հայտնաբերված մրրիկի թափման հաճախականության միջոցով։
Մեղմ ջրի չափման համար նախատեսված մրրիկավոր հոսքաչափ։ Արդյունավետություն՝
✅ Շարժական մասեր չկան (հեշտ սպասարկում)
✅Կարող է վերածվել բարձր ճնշման ջրի հոսքի չափիչի, օրինակ՝ դիմանում է 6.3 ՄՊա ճնշմանը
✅ Լայն ջերմաստիճանային տիրույթ (-40°C~350°C) մրրիկային հոսքի սենսորի համար
✅ Ամբողջությամբ
չժանգոտվող պողպատից հոսքի սենսորը պատրաստված է 304, 316 կամ 316L չժանգոտվող պողպատից
✅Կարող է վերածվել 24 Վ հաստատուն լարման կամ մարտկոցով աշխատող հոսքաչափի։
✅Կարող է կատարել տարբեր գործընթացային միացումներ, ինչպիսիք են՝ եզրակալը, եռակի սեղմակով սանիտարական հոսքաչափը, պտուտակային միացումը և այլն։

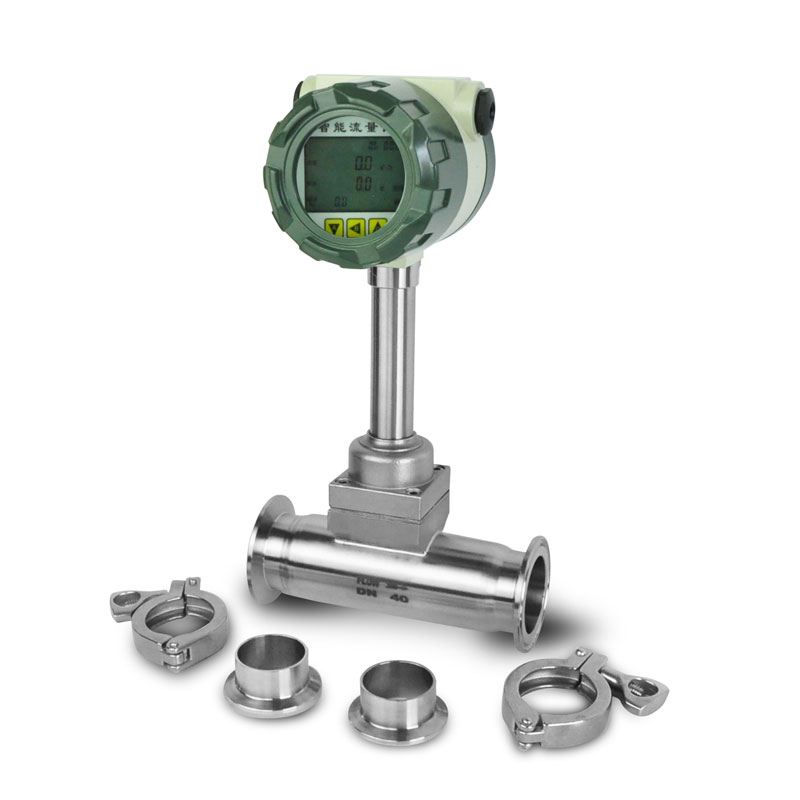

Եռակի սեղմակով միացման փափուկ ջրի հոսքի չափիչ
Սահմանափակումներ՝
-Նվազեցված ճշգրտություն 0.5 մ/վ-ից ցածր, իսկ ջրի չափման նորմալ ճշգրտությունը 1.0% է
-Պահանջվում են 10D վերև և 5D ներքև ուղիղ խողովակներ
# 3. Ռոտամետր

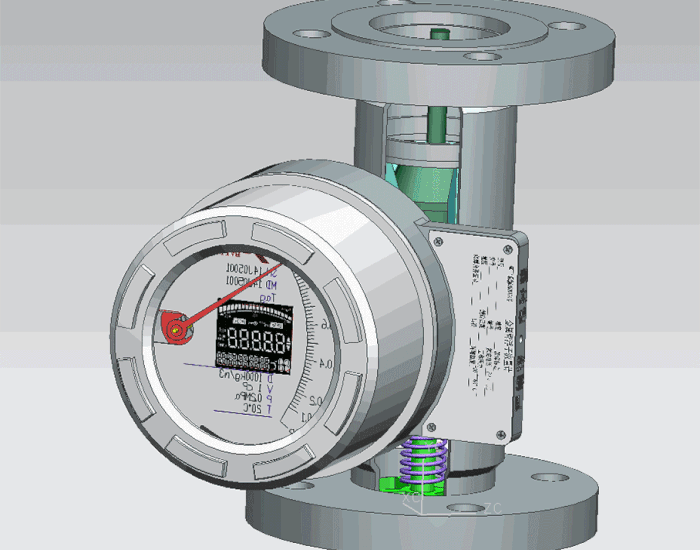

Մեխանիզմ. Կոնաձև խողովակում լողացող դիրքը համապատասխանում է հոսքի արագությանը, ինչը հնարավորություն է տալիս տեսողական ընթերցանություն կատարել։
Փափուկ ջրի ռոտաչափի հոսքաչափի առավելությունները.
✅Ջրի հոսքի արագության տեսողական մոնիթորինգ։
✅ RO ջրի համար մատչելի հոսքաչափ (40%-60% խնայողություն)
✅Ռոտամետրերը ունեն երկար պատմություն և կայուն աշխատանքային արդյունավետություն
✅ Տեղական մոնիթորինգի հնարավորություն՝ առանց արտաքին սնուցման

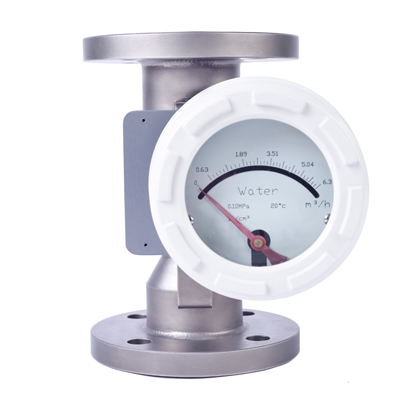

Տեղական մոնիթորինգի ռոտոմետր առանց էլեկտրամատակարարման Թերություններ՝
-2%-5% ճշգրտություն (անհարմար է խնամակալության փոխանցման համար)
- Ուղղահայաց տեղադրումը նորմալ է, իսկ հորիզոնական տեղադրումը կարժենա շատ գումար
- Հարմար է ցածր հոսքի փափուկ ջրի հոսքի չափման համար

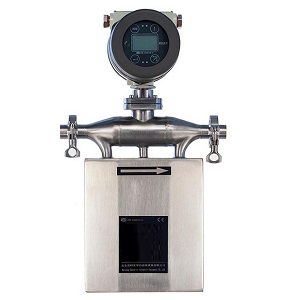

# 4. Կորիոլիսի զանգվածային հոսքի չափիչ

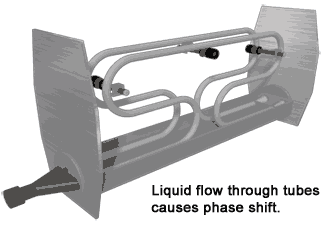

Հիմնական տեխնոլոգիա. Չափում է Կորիոլիսի ուժերից առաջացող փուլային տեղաշարժը տատանվող խողովակներում՝ զանգվածային հոսքը որոշելու համար։
Կորիոլիսի հոսքաչափի օգտագործման առավելությունները մեղմ ջրի զանգվածային հոսքը չափելու համար
✅±0.1% գերբարձր ճշգրտությամբ, դա բարձր ճշգրտության հոսքաչափ է
✅Բազմապարամետրանոց ելքային տվյալներ, բացի ծրագրային ապահովման կողմից զանգվածային հոսքի արագության և ընդհանուր հոսքի չափումից, այն կարող է նաև չափել RO ջրի խտությունը/ջերմաստիճանը։
✅ Դիմացկուն է հաղորդունակության տատանումների նկատմամբ
✅ Տարբեր հոսքի միջակայքերի տարբերակներ, օրինակ՝ 40 գ/ժ-ից մինչև 1 տ/ժ, մինչև 10 տ/ժ, Silver Automation Instruments-ը բոլորն էլ ունեն լուծումներ տարբեր հոսքի միջակայքերի և խողովակաշարերի չափերի համար։
Տարբեր չափերի զանգվածային հոսքաչափին համապատասխանող զանգվածային ջրի հոսքի միջակայքը՝
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Նշումներ՝
Coriolis-ը բարձր գին ունեցող հոսքաչափ է՝ համեմատած տուրբինային հոսքաչափերի (TUF), մրրկային հոսքաչափերի և ռոտամետրերի արժեքի հետ։ Ջրի զանգվածի հոսքի սենսորը զգայուն է տատանումների նկատմամբ։
Երբ խոսքը վերաբերում է ջրի հոսքի չափմանը, էլեկտրամագնիսական հոսքաչափերը (մագնիսաչափերը) բնազդաբար մտքիս են գալիս որպես լավագույն լուծում: Այս
լրիվ տրամագծով հոսքաչափ սարքերը առաջարկում են ոչ ինտրուզիվ աշխատանք՝ զրոյական հոսքի խոչընդոտով և մատչելի գներով: Այնուամենայնիվ, դրանց կիրառումը հիմնարար խնդրահարույց է փափուկ ջրի չափման համար՝ ներքին տեխնիկական սահմանափակումների պատճառով:
Էլեկտրամագնիսական հոսքաչափերը (մագնիսաչափերը) գործում են Ֆարադեյի օրենքով՝ պահանջելով հաղորդիչ հեղուկներ (>5 μS/cm): Փափուկ ջրի ցածր հաղորդականությունը (<50 μS/cm) առաջացնում է.
1. Սիգնալի թուլացում. էլեկտրաշարժիչ ուժի նվազումը վատթարացնում է ազդանշանային հաճախականությունը (SNR):
2. Զրոյական կետի շեղում. Էլեկտրոդի բևեռացում ցածր հաղորդունակությամբ միջավայրերում
3. Չափման սխալներ՝ ±5%+ շեղումներ տուրբինային հաշվիչների ±0.5%-ի համեմատ
Փափուկ ջրի հոսքի չափիչի շուկայի միտումները։
2023 թվականին փափուկ ջրի հոսքաչափերի համաշխարհային շուկան հասել է 1.2 միլիարդ դոլարի, իսկ Coriolis հոսքաչափերի բազմապարամետրային սարքերը աճել են 8.7% տարեկան աճի տեմպով (հոսքի հետազոտություն): IIoT-ով աշխատող խելացի հոսքաչափերը, որոնք ունեն Modbus/Profibus PA արձանագրություններ, այժմ գերիշխում են՝ առաջարկելով կանխատեսողական սպասարկում կրողների մաշվածության (տուրբինային հոսքաչափ) կամ տատանումների անոմալիաների (մրրիկավոր հոսքաչափ) համար:
