Օվալաձև հանդերձանքի հոսքի հաշվիչը, Կորիոլիսի հոսքի հաշվիչը, Տուրբինի հոսքի հաշվիչը կամ ռոտամետրը բոլորն ունեն ցածր ծավալով յուղի հոսքի չափման տարբերակներ:
Օվալաձեւ հանդերձանքի հոսքի հաշվիչը կամ հանդերձանքի հոսքի հաշվիչը հոսքի հաշվիչի տեսակներ են, որոնք կարող են չափել խիստ մածուցիկ յուղերի հոսքի ցածր արագությունը: Նրանք աշխատում են որպես ծավալային հոսքի չափման սարք: Այս տեսակի հոսքի հաշվիչի հեղուկը ձեռքով տեղաշարժում է պտտիչները: Սարքը բաղկացած է տարայից, որի մեջ տեղադրված են երկու պտտվող ռոտոր: Երբ հեղուկը շարժվում է սարքի միջով, դա հանգեցնում է ռոտորների պտտմանը: Այս ռոտացիան ուղիղ համեմատական է հեղուկի ծավալին: Մենք առաջարկում ենք ցածր ծավալի արդյունաբերական յուղի հոսքի չափիչ մինչև 20 լիտր / ժամ, իսկ նվազագույն չափը, որը մենք կարող ենք պատրաստել, 2 մմ արդյունաբերական յուղի հոսքի հաշվիչ է:
Մենք վաճառում ենք ցածր ծավալի արդյունաբերական յուղի հոսքի հաշվիչ ; չափը կարող է լինել 2 մմ յուղի հոսքի չափիչի չափ, 4 մմ, 6 մմ, 10 մմ, 15 մմ հոսքի մետրի չափ: Չնայած այն փոքր հոսքի հաշվիչ է, այն կարող է նաև ապահովվել թվային էկրանով և 4-20 մԱ կամ զարկերակային ելքով, MODBUS- ը մատչելի է նաև արդյունաբերական պրոցեսների կառավարման և հեռավոր մոնիտորի համար:
Այս հոսքի հաշվիչը լավագույնս աշխատում է մաքուր և ոչ քայքայիչ հեղուկների համար: Նավթի, բենզինի, դիզելային վառելիքի և այլնի յուղի չափումները դրա բնութագրերն են:

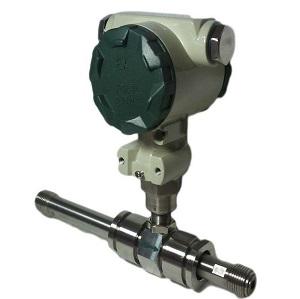

Տուրբինի հոսքի հաշվիչը սարքն է, որը չափում է տուրբինի հոսքի սկզբունքների վրա աշխատող յուղերի և այլ հեղուկների հոսքի արագությունը: Նրանք չափում են յուղի արագությունը փակ խողովակներում: Հոսքի չափման գործիքը բաղկացած է տուրբինից, որի կողքին կան մի քանի շեղբեր: Երբ յուղը շարժվում է շեղբերով, դա հանգեցնում է նրանց պտտման, և այդ ռոտացիան համապատասխանում է հեղուկի արագության մեծությանը:
Չափվող հեղուկի տեսակը
Տուրբինի հոսքի այս սենսորը օգտագործվում է ցածր մածուցիկությամբ հեղուկների համար: Հեղուկների մեջ այն ընդունում է ածխաջրածիններ, քիմիական նյութեր, ջուր, կրիոգեն հեղուկներ և մի քանի վառելիք ՝ նավթային և ոչ հում յուղեր: Այն հիանալի է նաև ջերմային յուղերի, ծովային վառելիքի յուղերի, թեթեւ վառելիքի յուղերի և վճարունակ յուղերի համար:
Մենք վաճառում ենք տուրբինի հոսքի հաշվիչի փոքր սենսորի չափը մինչև 1.15 մմ, իսկ ցածր հոսքը կարող է լինել 0,035-1,6 լ / րոպե, ստորև բերված է ցածր ծավալի չափը, որը կարող ենք առաջարկել տուրբինի սենսորի համար.
|
Flow sensor size |
Flow (L/min) |
K factor (cm3/imp) |
|
1.15mm |
0.035~1.6 |
0.50 |
|
1.3mm |
0.01~1.86 |
0.60 |
|
1.5mm |
0.045~2.08 |
0.67 |
|
2.0mm |
0.085~2.32 |
1.02 |
|
2.5mm |
0.12~2.4 |
1.44 |
|
3.7mm |
0.15~3 |
2.28 |
Կորիոլիսի հաշվիչը հեղուկի հոսքի չափման համար զանգվածային հոսքաչափ է: Այն հետեւում է շարժման մեխանիկային իր գործառնական համակարգերի համար: Կորիոլիսի հաշվիչի սարքը բաղկացած է փակ և կոր խողովակից, որը զգում է հեղուկի հոսքի թափը: Երբ հեղուկը անցնում է խողովակի միջով, խողովակն անցնում է փուլային հերթափոխով: Այս հերթափոխը համապատասխանում է հոսքի արագությանը:
Չափվող հեղուկի տեսակները
Կորիոլիսի հոսքի հաշվիչի չափիչ հզորության շարքում են հում նավթը, բնական գազը, մաքուր յուղը, թեթև և ծանր ծովային վառելիքի յուղերը: Այն նաև աշխատում է տարբեր գազերի, գոլորշու, ջրի և նավթամթերքների համար: Կորիոլիսի հոսքի հաշվիչը ճշգրիտ հոսքաչափ է հատկապես բարձր մածուցիկության հեղուկների համար:
Առևտրայինորեն դրանք օգտագործվում են քիմիական և նավթաքիմիական արդյունաբերության, վառելիքի կառավարման գործարանների, դեղագործության արդյունաբերության, բնական գազի կայանների և ջրի կառավարման գործարանների կողմից:
Դա կարող է լինել յուղի հոսքի չափման գործիքներ, որոնք մասնագիտացված են բարձր ճնշման և ջերմաստիճանի ծայրահեղ պայմաններում: Այն նաև չափում է փակ խողովակների կամ խողովակների մեջ ծավալային հոսքի արագությունը: Դա փոփոխական մակերեսի հաշվիչ է ՝ երկու ենթատիպերով:
1- ապակե խողովակի ռոտամետր
2- մետաղական խողովակի ռոտամետր
Այս հաշվիչն աշխատում է մետաղական կամ ապակե խողովակների միջոցով հեղուկի և ծանրության ուժի շարժման արդյունքում արտադրված գերբեռնվածության ուժը չափելու միջոցով:
Այն կարող է չափել գոլորշին, գազերը և հեղուկները: Lowածր խտության յուղերն ու վառելիքները նույնպես չափելի են այս սարքի միջոցով: Կիրառելի են թեթև վառելիքները, հեղուկ բնական գազը և յուղի մի քանի այլ տեսակներ:
Դիմումներ
Այս հաշվիչները օգտագործվում են արդյունաբերության լայն շրջանակում, ներառյալ դեղագործական և սննդի վերամշակման գործարանները, նավթարդյունաբերության արդյունաբերությունը, ջրի կառավարման կայանները, բնական գազի արդյունաբերությունը և խնամակալության փոխանցման գործարանները:
Հատկություններ
