Ինչպե՞ս տեղադրել օվալաձև փոխանցման հոսքի չափիչ:

Ինչպե՞ս ընտրել օվալաձև փոխանցման հոսքաչափի համար հարմար տեղադրման վայր:

Օվալաձև ատամնանիվով հոսքաչափը պետք է տեղադրվի համապատասխան տեղում՝ խստորեն հետևելով հետևյալ կարևոր պահանջներին.

1) Շրջակա միջավայրի ջերմաստիճանը և խոնավությունը պետք է համապատասխանեն օվալաձև ատամնավոր հոսքաչափի արտադրողի կանոնակարգերին՝ ընդհանուր ջերմաստիճանը -10 (-15)~40 (50) °C և խոնավությունը 10%~90% սահմաններում։

2) Ամռանը արևի ուղիղ ճառագայթները կարող են ջերմաստիճանի բարձրացման պատճառ դառնալ։ Ջերմային ճառագայթներին մոտ գտնվող վայրերը նույնպես կարող են ջերմաստիճանի բարձրացման պատճառ դառնալ։ Այդպիսի վայրերում պետք է ձեռնարկվեն արևապաշտպան միջոցներ կամ ջերմամեկուսացման միջոցներ։

3) Եղանակային պայմաններին չդիմադրող սարքերը (ոչ փոշեկուլ/ջրակայուն մոդելները) պետք է տեղադրվեն կոռոզիոն մթնոլորտներից կամ խոնավ միջավայրերից հեռու: Օրական ջերմաստիճանի տատանումներից առաջացող խտացումը, զուգակցված կոռոզիոն գազերի հետ, կարող է վնասել կարևոր բաղադրիչները, ինչպիսիք են ինտեգրատորի ռեդուկտորները: Երբ անհրաժեշտ է անխուսափելի տեղադրում նման պայմաններում, պահպանեք փոքր դրական ճնշում պատյանի ներսում՝ մաքուր օդի մաքրման համակարգի միջոցով:

4) Տեղադրման վայրը պետք է զերծ լինի չափազանց թրթռումներից և մեխանիկական ցնցումներից: Պետք է խուսափել պտտվող սարքավորումներով կամ ծանր մեքենաներով տարածքներից, եթե չեն իրականացվում թրթռումից պաշտպանող պատշաճ միջոցառումներ:

5) Պետք է լինի բավարար տարածք տեղադրման և ամենօրյա սպասարկման համար։

Օվալաձև փոխանցման հոսքաչափի հոսքի ուղղության և գործընթացի միացման մասին

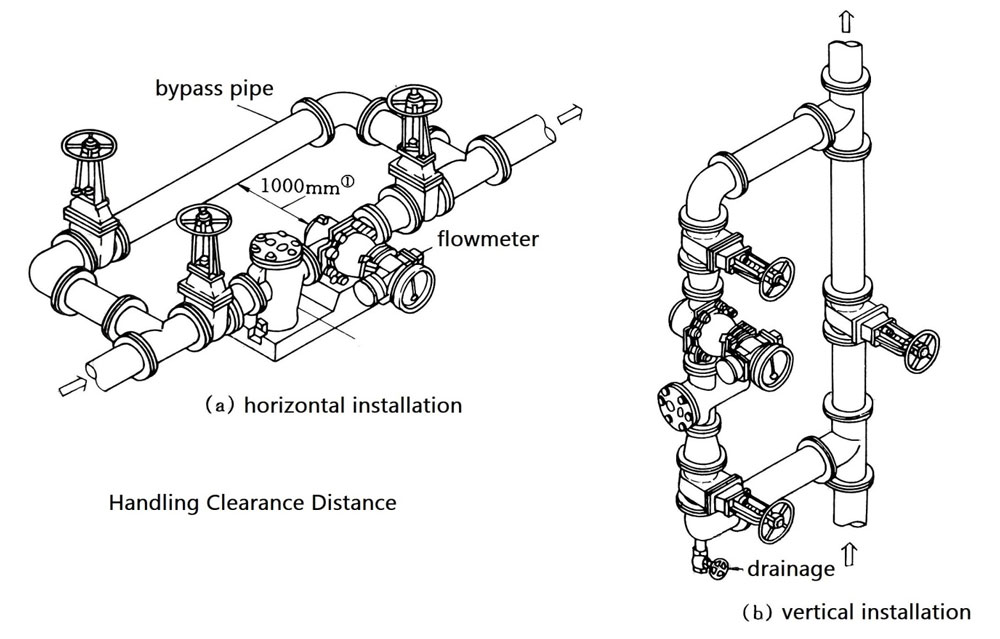

Օվալաձև ատամնանիվով հոսքաչափը պետք է տեղադրվի կատարյալ հարթեցմամբ և ուղղահայաց դիրքով։ Ռոտորի լիսեռը պետք է զուգահեռ լինի գետնի մակարդակին, բացառությամբ ուղղահայաց կողմնորոշմամբ ռոտորի լիսեռի կառուցվածքների. մյուս մոդելները պետք է տեղադրվեն հորիզոնական՝ շահագործման ձեռնարկում նշվածի համաձայն։ Տիպիկ տեղադրման սխեմայի համար դիմեք նկար 1-ին։

Հակադարձ հոսքի ուղղությամբ կիրառման դեպքում հոսքաչափի և ֆիլտրի դիրքերը պետք է փոխարինվեն պատկերված կոնֆիգուրացիայից: Ֆիլտրի ցանցը հեռացնելու և մաքրելու համար պետք է ապահովվի բավարար տարածք: Ուղղահայաց տեղադրման դեպքում PDF-ն պետք է տեղադրվի շրջանցիկ գծի վրա՝ վերևի խողովակաշարից աղբի ներթափանցումը կանխելու համար:

Օվալաձև ատամնանիվով հոսքաչափը պետք է մեկուսացված լինի խողովակաշարի լարվածություններից, ներառյալ ջերմային ընդարձակումը/կծկումը, դեֆորմացիան և թրթռումը: Պետք է կանխել փականի/խողովակաշարի անպատշաճ նախագծման հետևանքով առաջացած թրթռումը՝ հատուկ ուշադրություն դարձնելով ռեզոնանսային պայմաններից խուսափելուն: Տեղադրման ժամանակ պետք է խուսափել ոչ զուգահեռ ֆլանշային մակերեսներից, ֆլանշային բացվածքի չափազանց մեծ հեռավորությունից, խողովակների անհամապատասխանությունից և խողովակաշարի այլ անպատշաճ կոնֆիգուրացիաներից առաջացած մեխանիկական լարվածությունից:

Ինտեգրված ճնշման պատյաններով և չափիչ խցիկներով օվալաձև ատամնավոր հոսքաչափի դեպքում տեղադրման չափազանց մեծ լարումը կարող է առաջացնել պատյանի դեֆորմացիա, ազդել չափման ճշգրտության անկման և նույնիսկ շարժական չափիչ բաղադրիչների խցանման պատճառ դառնալ։

Կանխել ֆազային անջատ հեղուկների մուտքը օվալաձև ատամնանիվով հոսքաչափի մեջ

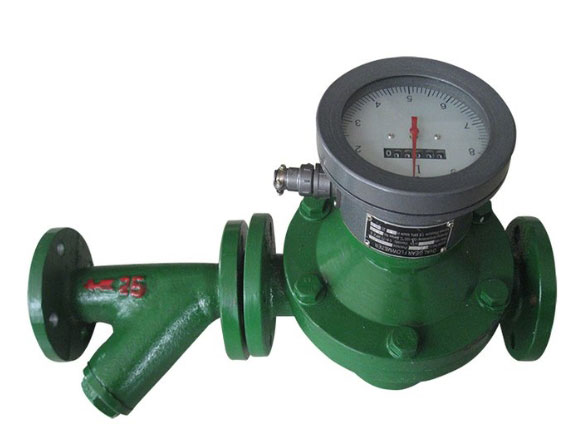

Օվալաձև ատամնանիվով հոսքաչափը չափիչ խցիկի և շարժվող բաղադրիչների միջև նվազագույն հեռավորություններ ունի: Հեղուկի մեջ մասնիկային աղտոտումը կարող է հանգեցնել բաղադրիչների խցանման և վաղաժամ մաշվածության: Հոսքի վերևում պետք է տեղադրվի զտիչ՝ պարբերաբար մաքրման և սպասարկման հետ միասին: Գազի չափման համար անհրաժեշտության դեպքում տեղադրեք պաշտպանիչ սարքեր, ինչպիսիք են նստվածքի թակարդները կամ խոնավության կլանիչները: Հեղուկի հոսքի չափման կիրառությունների համար պետք է կանխել գազի ներթափանցումը խողովակաշարային համակարգ: Անհրաժեշտության դեպքում չափիչ սարքից վերև պետք է տեղադրվի գազ-հեղուկ բաժանիչ:

Պուլսացնող, ալիքային և գերբեռնված հոսքերի մեղմացման միջոցառումներ

Չնայած պոմպի ներծծման գծերի վրա տեղադրման հաջող դեպքեր կան, օվալաձև ատամնավոր հոսքաչափերը պետք է տեղադրվեն պոմպի արտանետման կողմում՝ որպես ստանդարտ պրակտիկա: Պուլսացնող և ալիքային հոսքերը կարող են վնասել օվալաձև ատամնավոր հոսքի սենսորները: Հոսքի իդեալական աղբյուրներն են կենտրոնախույս պոմպերը և բարձր ճնշման բաքերը: Փոխադարձ պոմպերի կամ խողովակաշարային համակարգերի հետ կապված կիրառությունների համար, որոնք ենթակա են գերճնշման ալիքների (ներառյալ ջրային հարվածի ազդեցությունը), պետք է տեղադրվեն պաշտպանիչ սարքեր, ինչպիսիք են պուլսացիոն մարիչները, ընդարձակման խցիկները և ճնշման թեթևացման փականները:

Էլիպտիկ ատամնավոր հոսքաչափի գերարագ աշխատանքը կարող է անդառնալի վնաս հասցնել: Այն համակարգերում, որտեղ կարող են առաջանալ գերբեռնված հոսքի պայմաններ, հոսանքի ներքևում պետք է տեղադրվեն պաշտպանիչ սարքեր, ինչպիսիք են սահմանափակող անցքը, հաստատուն հոսքի փականը և հոսքի կարգավորիչը:

Անխափան տեղադրում

Էլիպտիկ ատամնավոր հոսքաչափի չափիչ բաղադրիչների վնասման պատճառով խողովակաշարի ընդհատման անբարենպաստության պատճառով, այն վայրերում, որտեղ թույլատրվում է շարունակական արտադրություն կամ ընդհատումների բացակայություն, պետք է տեղադրվի զուգահեռ համակարգի ավելորդություն ավտոմատ անջատիչ սարքավորումներով։ Կարող է նաև կիրառվել բարձր հոսքով զուգահեռ աշխատանքի լայնորեն օգտագործվող ռեժիմը, որտեղ մեկ մեքենան խափանվում է, իսկ մյուսը դեռ կարող է հոսել։

Դաշտային կալիբրացիա

Եթե անհրաժեշտ է տեղում կարգավորել օվալաձև ատամնավոր հոսքաչափը՝ օգտագործելով շարժական ստանդարտ ծավալի խողովակներ, ստանդարտ չափիչներ կամ այլ հոսքի ստանդարտ սարքեր, ճյուղավորված խողովակները, միացնող միացումները և անջատիչ փականները պետք է նախապես տեղադրվեն տեղում համապատասխան վայրերում։

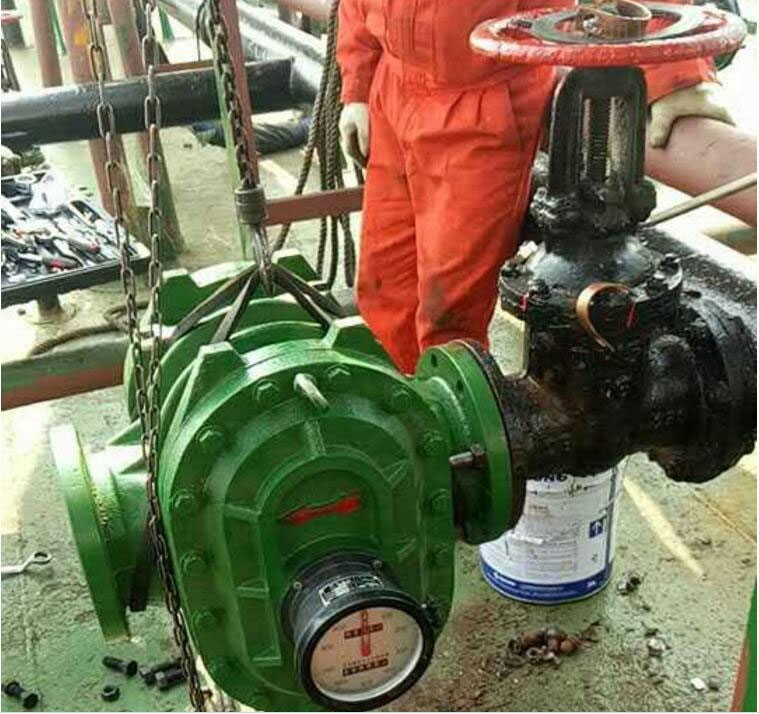

Որո՞նք են օվալաձև ատամնավոր հոսքաչափերի օգտագործման նախազգուշական միջոցները:

1) Խողովակաշարերի մաքրում

Նոր տեղադրված խողովակաշարերը պետք է մաքրվեն շահագործումից առաջ, և հետագայում հաճախ անհրաժեշտ է լինում լվանալ իրական հեղուկով՝ մնացորդային եռակցման խարամը, թեփը և այլ աղբը հեռացնելու համար: Այս գործընթացը պետք է փակի հոսքաչափի մուտքի և ելքի փակման փականները՝ հեղուկը շրջանցիկ գծով շեղելու համար:

Եթե շրջանցիկ գիծ չկա, հոսքաչափը ժամանակավորապես փոխարինեք կարճ խողովակի հատվածով։

2) Գազի մաքրում

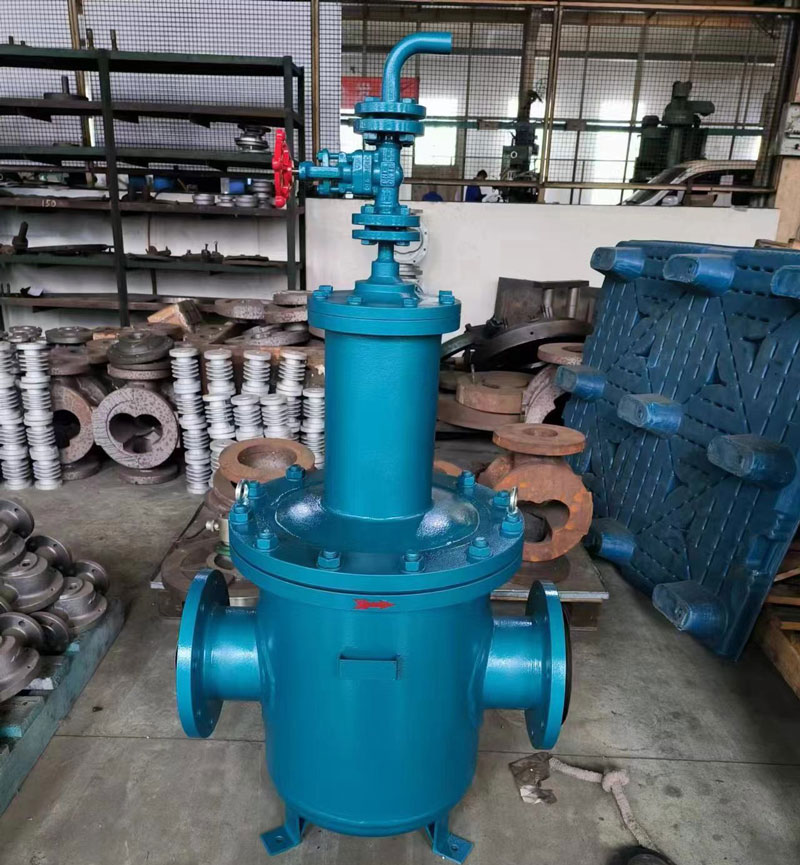

Սկզբնական հեղուկի լվացումից հետո խողովակաշարում հաճախ մնում են զգալի քանակությամբ օդային գրպաններ: Երբ սկսվում է ճնշման տակ աշխատանքը, այս կուտակված օդը կարող է հոսել օվալաձև ատամնանիվով հոսքաչափերի միջով չափազանց արագությամբ, ինչը կարող է առաջացնել շարժվող չափիչ բաղադրիչների գերարագացում և լիսեռների ու կրողների հնարավոր վնաս: Հետևաբար, սկզբում հոսքի արագությունը պետք է դանդաղորեն բարձրացվի, որպեսզի օդը աստիճանաբար դուրս գա:

3) Շրջանցիկ խողովակների միացման հաջորդականություն

Երբ հեղուկի հոսքը շրջանցիկ խողովակից սարքին է միացվում, բացման և փակման հաջորդականությունը պետք է ճիշտ լինի, իսկ գործողությունները պետք է կատարվեն դանդաղ, հատկապես բարձր ջերմաստիճանի և բարձր ճնշման խողովակաշարերի վրա: Ինչպես ցույց է տրված նկար 2-ում, ակտիվացման քայլերը հետևյալն են.

• Քայլ 1. Աստիճանաբար բացեք A փականը, թույլ տալով, որ հեղուկը որոշ ժամանակ հոսի շրջանցիկ խողովակով։
• Քայլ 2. Աստիճանաբար բացեք B փականը։
• Քայլ 3։ Աստիճանաբար բացեք C փականը։
• Քայլ 4. Աստիճանաբար փակեք A փականը։

Անջատման համար հետևեք հակառակ հաջորդականությանը և գործողություններին։

Գործարկումից հետո օգտագործեք ամենացածր դիրքի ցուցիչը կամ թվային անիվի անիվի հետ միասին՝ վայրկյանաչափի հետ միասին, որպեսզի համոզվեք, որ չափազանց հոսք տեղի չի ունենում: Օպտիմալ հոսքի արագությունը պետք է պահպանվի առավելագույն հոսքի արագության (70–80)%-ի սահմաններում՝ սարքի ծառայության ժամկետն ապահովելու համար:

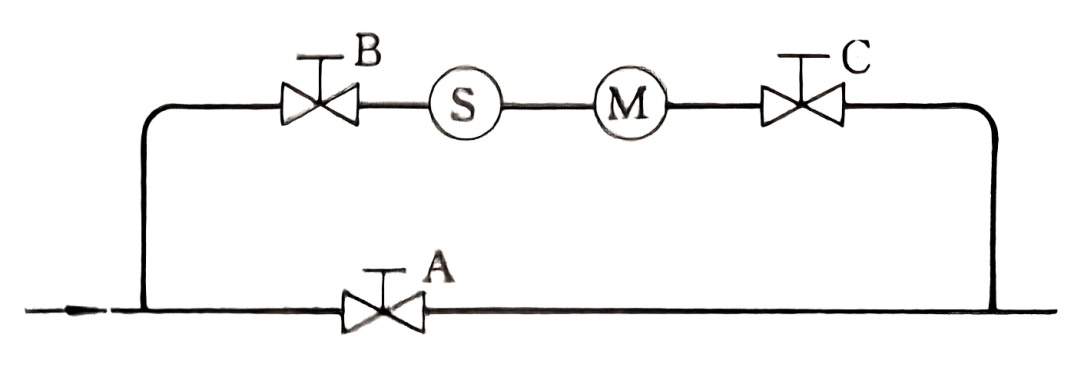

Նկար 2. Շրջանցիկ խողովակի միացման հաջորդականությունը

4) Ֆիլտրի մոնիթորինգ

Ֆիլտրի ցանցը ամենաշատն է ենթակա վնասվելու նոր խողովակաշարի սկզբնական գործարկման ժամանակ: Փորձնական շահագործումից հետո անհապաղ ստուգեք, թե արդյոք ցանցը անվնաս է: Բացի այդ, երբ ֆիլտրի ցանցը մաքուր է և զերծ է աղտոտիչներից, գրանցեք ճնշման անկումը նորմալ հոսքի արագության դեպքում: Այս պարամետրը վերացնում է ապագայում ապամոնտաժման անհրաժեշտությունը՝ խցանումը ստուգելու համար. փոխարենը, ճնշման անկման աճի չափը կարող է օգտագործվել՝ որոշելու համար, թե արդյոք մաքրման կարիք կա:

5) Բարձր մածուցիկության հեղուկների չափում

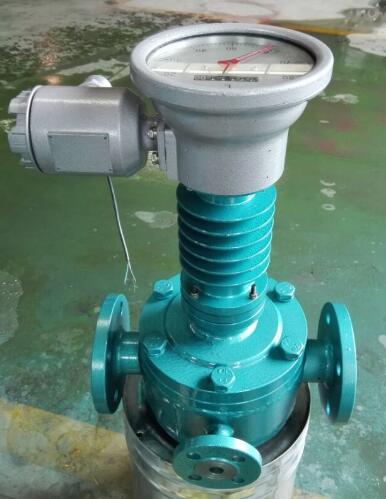

Բարձր մածուցիկության հեղուկների հոսքի չափման համար սովորաբար անհրաժեշտ է տաքացում՝ հոսքայնությունն ապահովելու համար: Երբ էլիպտիկ ատամնանիվով հոսքաչափը անջատվում է, ներքին հեղուկը սառչում և խտանում է: Վերագործարկելուց առաջ այն պետք է վերատաքացվի՝ մածուցիկությունը նվազեցնելու համար, նախքան սարքի միջով հոսքը թույլ տալը: Հակառակ դեպքում, խտացած հեղուկը կարող է խցանել շարժվող չափման բաղադրիչները, ինչը կհանգեցնի սարքի վնասմանը:

6) Քսում

Գազով աշխատող դրական տեղաշարժի հոսքաչափի դեպքում յուղումը պետք է իրականացվի մեկնարկից առաջ: Սովորական շահագործման ընթացքում պարբերաբար ստուգեք յուղի մակարդակի չափիչը՝ քսանյութի քանակը վերահսկելու համար:

7) Խուսափեք հոսքի արագության հանկարծակի փոփոխություններից

Գազի արմատային հոսքաչափ օգտագործելիս կարևոր է խուսափել հոսքի արագության հանկարծակի փոփոխություններից (օրինակ՝ արագ բացվող փականների պատճառով): Ռոտորների իներցիայի պատճառով հոսքի կտրուկ տատանումները կարող են առաջացնել զգալի լրացուցիչ իներցիոն ուժեր, որոնք կարող են վնասել ռոտորներին:
Եթե հոսքաչափը օգտագործվում է որպես հոսքի հայտնաբերման գործիք կառավարման համակարգում, հոսանքի ներքևի կառավարման փականի հանկարծակի փակումը կարող է հանգեցնել ռոտորների կարճատև շարունակական պտտման, ստեղծելով կոմպրեսորի էֆեկտ: Սա հանգեցնում է հոսանքի ներքևի մասում ճնշման աճի, որին հաջորդում է հետհոսքը, ինչը կարող է հանգեցնել սխալ ազդանշանների:

8) Խողովակաշարերի լվացման համար օգտագործվող գոլորշին արգելվում է անցնել օվալաձև ատամնավոր հոսքաչափերի միջով:

Օվալաձև փոխանցման հոսքաչափերի խնդիրների լուծում

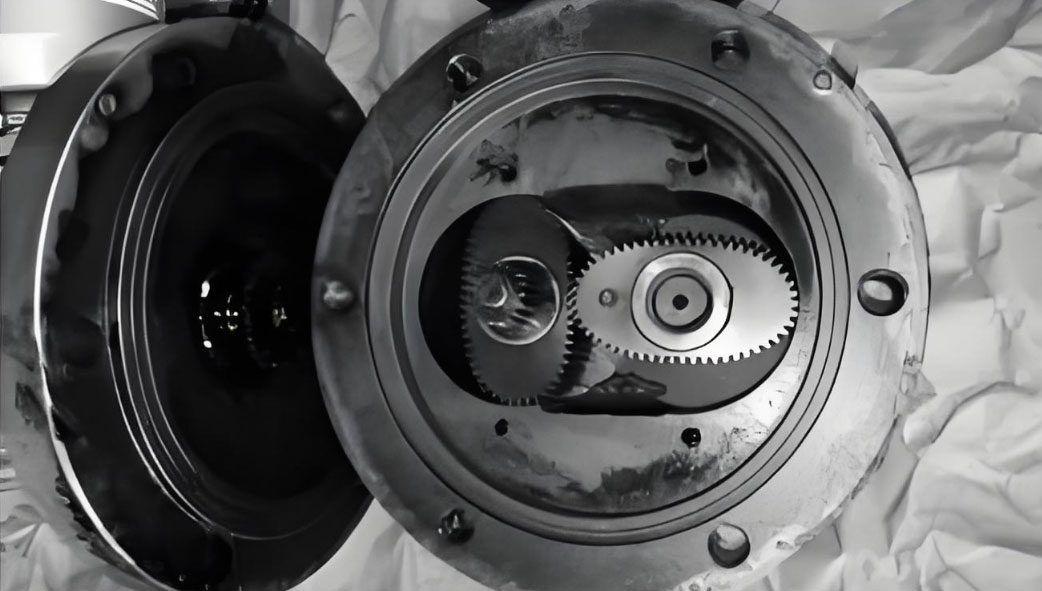

1. Ռոտորի խցանում չափիչ խցիկում

 Պատճառները՝
(1) Խողովակաշարից չափիչ խցիկ մտնող օտարերկրյա աղբ։
(2) Չափված հեղուկի պնդացում;
(3) Համակարգի աննորմալ աշխատանքի պատճառով առաջացած ջրային հարված կամ գերբեռնվածություն, որը վնասում է ռոտորը և փոխանցման մեխանիզմը միացնող ամրակները։
(4) Երկարատև օգտագործումից հետո փոխանցման մեխանիզմի կրող մասերի չափազանց մաշվածությունը, որը հանգեցնում է ռոտորի բախման և խցանման։

 Խնդիրների լուծման միջոցառումներ՝
(1) Ապամոնտաժեք և մաքրեք հոսքաչափը, լվացեք ֆիլտրերը և խողովակաշարերը։
(2) Կիրառել հալեցման միջոցառումներ կարծրացած միջավայրի համար։
(3) Փոփոխեք խողովակաշարային համակարգը՝ ջրային հարվածը/գերբեռնվածությունը վերացնելու համար. վերանորոգեք հոսքաչափը։

(4) Փոխարինեք կրող սարքերը, փոխանցման ատամնանիվները կամ ռոտորները. տեղադրեք նոր հոսքաչափ, եթե վնասը անդառնալի է։

2. Ռոտորը նորմալ է աշխատում, բայց հաշվիչը չի գրանցում

Պատճառները՝
(1) Չափիչ խցիկի կնիքի ելքային հատվածի վնասում, մագնիսական պողպատի ապամագնիսացում կամ օտար մարմին, որը խցանում է մագնիսական միացումը։
(2) Հաշվիչի գլխիկի մեջ թույլ անջատում։
(3) Վերագործարկման հաշվիչի կամ տոտալիզատորի հաշվիչի անսարքություն։
(4) Ազատ ցուցիչի հավաքածու։

Խնդիրների լուծման միջոցառումներ՝
(1) Բաղադրիչները քանդել և մաքրել, կամ վերամագնիսացնել։
(2) Վերադրեք և կարգավորեք փոխանցման հավաքածուն։
(3) Հեռացնել և վերանորոգել հաշվիչի մեխանիզմը։
(4) Ապահով ամրացում ցուցիչի համար։

3. Հոսքի չափիչի չափման անճշտություն

Պատճառները՝
(1) Ջերմաստիճանի զգալի շեղում՝ ավտոմատ ջերմաստիճանի փոխհատուցիչի անսարքության պատճառով։
(2) Չափված միջավայրի մածուցիկության փոփոխությունը։
(3) Սպասարկումից հետո հաշվիչի գլխիկում փոխանցման սխալ միացում։
(4) Շրջանցիկ փականը շահագործման ընթացքում լիովին չի փակվել, ինչը արտահոսք է առաջացնում։
(5) Իրական հոսքը գերազանցում է նշված միջակայքը։
(6) Ցուցիչ մեխանիզմի կամ ռոտորի կոշտ շարժում պատյանին շփվող պատյանի հետ։
(7) Հոսքի չափազանց մեծ պուլսացիա։
(8) Գազի ներթափանցում չափվող միջավայրում։

Խնդիրների լուծման միջոցառումներ՝
(1) Ստուգել և վերանորոգել ջերմաստիճանի փոխհատուցման համակարգը։
(2) Վերակարգավորեք ընթացիկ միջավայրի մածուցիկության համար կամ ընտրեք միջավայրին համապատասխանող նոր չափիչ։
(3) Հեռացրեք հաշվիչի գլխիկը և ճիշտ տեղադրեք ատամնանիվները։
(4) Համոզվեք, որ շրջանցիկ փականը լիովին փակ է։
(5) Փոխարինեք համապատասխան չափի հոսքաչափով կամ կարգավորեք հոսքը նշված միջակայքում։
(6) Ստուգեք ռոտորի, կրողակալների և փոխանցման մեխանիզմների ճիշտ տեղադրումը, փոխարինեք մաշված բաղադրիչները։
(7) Իրականացնել պուլսացիայի մարման միջոցառումներ։
(8) Տեղադրեք գազի հեռացման սարք։

4. Հոսքի չափիչի չափազանց մեծ աղմուկ

Պատճառները՝
(1) Ռոտորի շարժիչի ատամնանվի կոտրված քորոց, որը առաջացնում է ռոտորի հարված։
(2) Անպատշաճ շահագործում՝ չափազանց հոսքային գերբեռնվածության դեպքում։
(3) Գազի խցանում կամ համակարգի թրթռում;
(4) Կրողային խափանում;
(5) Երկարացված ծառայություն շահագործման ժամկետից հետո։

Խնդիրների լուծման միջոցառումներ՝
(1) Հեռացրեք և փոխարինեք ռոտորը, քերեք ռոտորի վրա եղած ցանկացած քերծվածք կամ փոս։
(2) Հոսքաչափից ներքև տեղադրեք հոսքի սահմանափակիչ սարք։
(3) Ստուգել համակարգը և վերացնել թրթռումները։
(4) Փոխարինեք կրողը, ստուգեք ֆիլտրի հուսալիությունը և նվազեցրեք կրողի մաշվածությունը։
(5) Փոխարինեք հոսքաչափը նորով։

5. Հոսքի չափիչի արտահոսք

Պատճառները՝
(1) Աշխատանքային ճնշումը գերազանցում է նշված սահմանը, ինչը հանգեցնում է պատյանի դեֆորմացիայի և արտահոսքի։
(2) Ռետինե կնիքների ծերացումը։
(3) Մեխանիկական կնիքի խափանում։

Խնդիրների լուծման միջոցառումներ՝
(1) Ստուգեք համակարգի ճնշման չափիչի ամբողջականությունը, նվազեցրեք ճնշումը կամ փոխարինեք հաշվիչը՝ այն պահպանելու համար սահմանված սահմաններում, փոխարինեք/վերանորոգեք խիստ դեֆորմացված պատյանները։
(2) Փոխարինեք բոլոր վնասված կնիքները։
(3) Նորոգեք մաշված մեխանիկական բաղադրիչները կամ ռետինե մասերը։

6. Ասեղի անկայուն շարժում (կպչուն/անկանոն ցուցում)

Պատճառը՝
Ցուցիչի փոխանցման մեխանիզմում թուլացած կամ կոշտ միացումներ։

Խնդիրների լուծման միջոցառումներ՝
Ամրացրեք բոլոր միացումները և յուղեք շարժվող մասերը։
