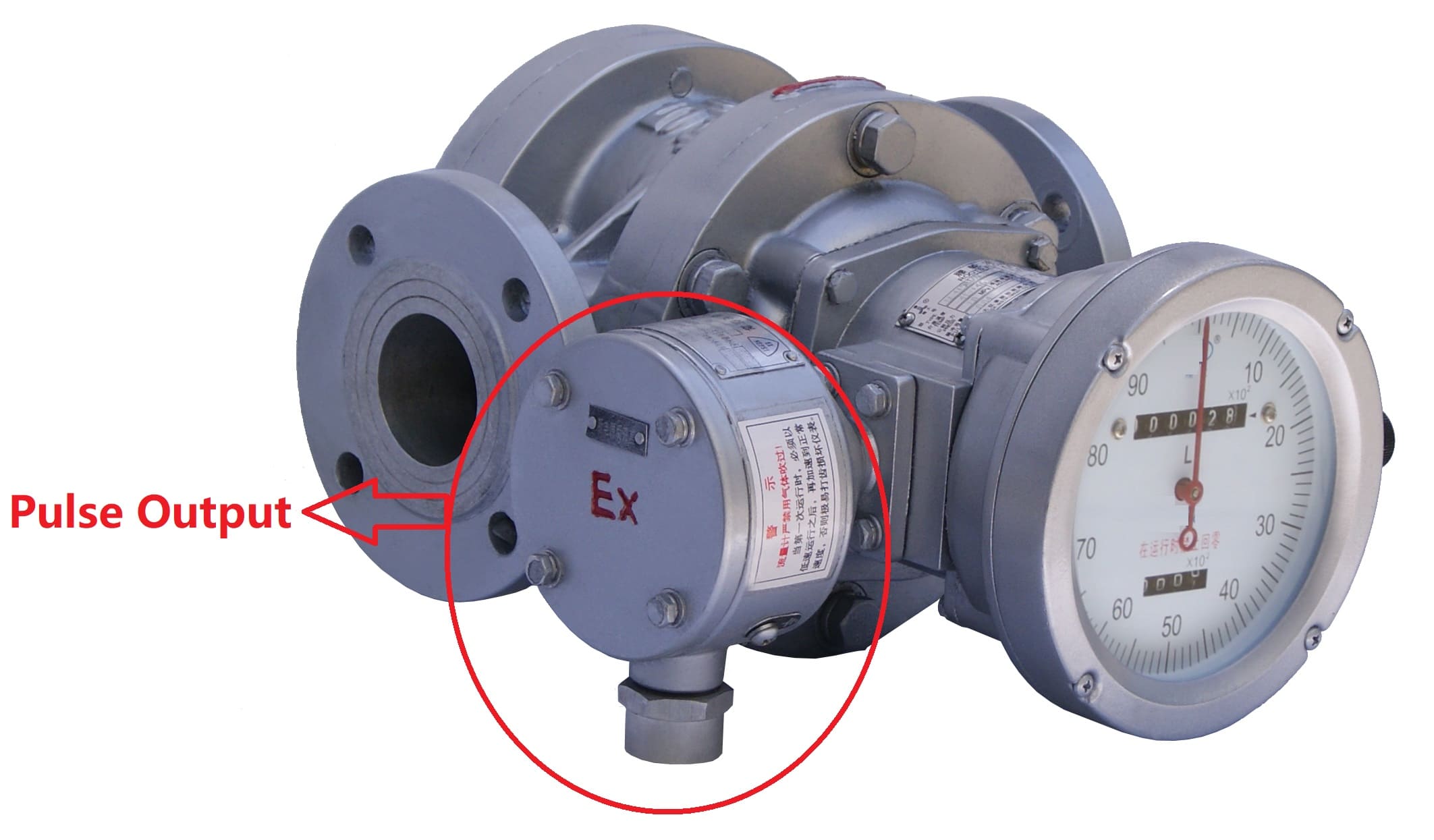

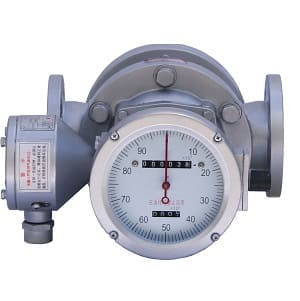

Իմպուլսային ելքի դրական տեղաշարժի հոսքաչափ

Ինչու՞ մեզ անհրաժեշտ է իմպուլսային ելք PD հոսքաչափի համար:

Դրական տեղաշարժի հոսքաչափը հոսքաչափիչ սարք է, որն անմիջականորեն չափում է մաքուր հեղուկի ընդհանուր հոսքի արագությունը՝ պարբերաբար լցնելով և դատարկելով հեղուկի ծավալը ճշգրիտ չափման խցիկում: Այն հիմնականում օգտագործվում է մաքուր հեղուկներ չափելու համար, ինչպիսիք են դիզելային վառելիքը, վառելիքը, հում նավթը, քսանյութերը, քիմիական հումքը և սննդային հեղուկները, հատկապես հարմար է այն իրավիճակներում, երբ հեղուկի չափման ճշգրտությունը խստորեն պահանջվում է:

Դրա հիմնական առավելությունը կայանում է չափման բարձր ճշգրտության մեջ (0.2% ~0.5%), որը չի ազդում հեղուկի մածուցիկության փոփոխությունների վրա, և տեղադրման ընթացքում վերևից և ներքևից ուղիղ խողովակաշարերի անհրաժեշտության բացակայության մեջ։

Ավանդական PD հոսքաչափերը հաճախ օգտագործում են մեխանիկական ցուցիչ՝ կուտակային հոսքը ցուցադրելու համար: Ավտոմատացման աճող պահանջարկի հետ մեկտեղ ի հայտ են եկել իմպուլսային ելքային դրական տեղաշարժի հոսքաչափեր: Դրանց առավելությունը հոսքի ազդանշանների իրական ժամանակում էլեկտրական իմպուլսային ազդանշանների (օրինակ՝ PNP կամ NPN իմպուլս) փոխակերպումն է, որը հեշտացնում է PLC և DCS જેવા կառավարման համակարգերի հետ ինտեգրումը, հնարավորություն տալով հեռակա տվյալների փոխանցմանը, ակնթարթային հոսքի հաշվարկին, խմբաքանակի կառավարմանը և ավտոմատացված կառավարմանը, զգալիորեն բարելավելով վերամշակող արդյունաբերությունների հետախուզության մակարդակը և կառավարման արդյունավետությունը:

PD հոսքաչափի համար BGF շարքի իմպուլսային ելքային հաղորդիչի ակնարկ

BGF շարքի հաղորդիչը պտտվող լիսեռով անկյունային տեղաշարժի սենսոր է, որը մեր ընկերության դրական տեղաշարժի հոսքաչափերի հետ օգտագործելիս կարող է չափվող միջավայրի հոսքը վերածել էլեկտրական իմպուլսային ազդանշանների՝ հեռահաղորդման համար: Այն պայթյունապաշտպան հաղորդիչ է:

PD հոսքաչափի իմպուլսային ելքի տեխնիկական բնութագրերը

· 1. Անհպում, քառակուսի ալիքի ելք, հուսալի ազդանշանի փոխանցում, NPN կամ PNP իմպուլս

· 2. Հոսքի արագությանը համեմատական ազդանշանի հաճախականությունը

· 3. Աշխատանքային միջավայրի ջերմաստիճանը՝ -10°C-ից մինչև 60°C

· 4. Պայթյունակայունության վարկանիշ՝ ExdⅡBT5

· 5. Ելքային ադապտերի չափսը՝ պայթյունապաշտպան տեսակ, ներքին պտուտակ G1/2"

· 6. Մալուխի մուտքի անցքի չափսը՝ պայթյունապաշտպան տեսակ Φ11

· 7. Բարձր ճշգրտություն, հակաթրթռումային, հատկապես հարմար է քանակական լցման կիրառությունների համար

BGF-I իմպուլսային հաղորդիչ (12V DC + 3 լարային համակարգ) տեխնիկական բնութագրեր

BGF-II իմպուլսային ելքային հաղորդիչ (24V DC + 3 լարային համակարգ) Տեխնիկական բնութագրեր
