Դրական տեղաշարժի հոսքաչափ՝ իմպուլսային ելքով

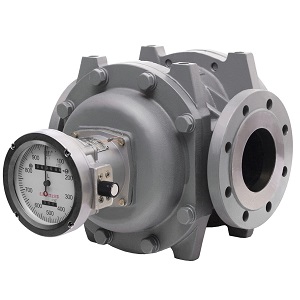

Ի՞նչ է PD հոսքաչափը:

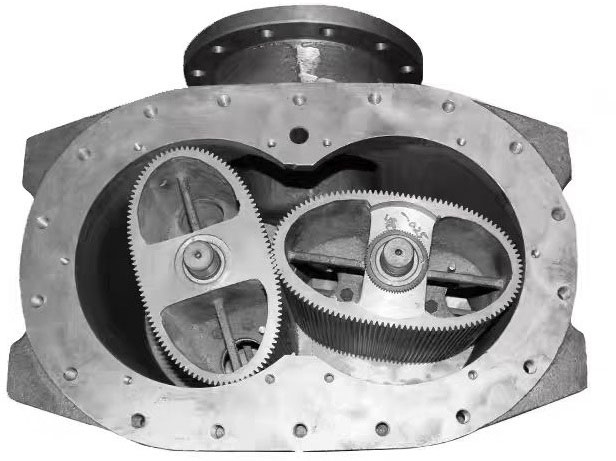

Դրական տեղաշարժի հոսքաչափը հոսքաչափիչ սարք է, որն անմիջականորեն չափում է մաքուր հեղուկի ընդհանուր հոսքի արագությունը՝ պարբերաբար լցնելով և դատարկելով հեղուկի ծավալը ճշգրիտ չափման խցիկում: Այն հիմնականում օգտագործվում է մաքուր հեղուկներ չափելու համար, ինչպիսիք են դիզելային վառելիքը, վառելիքը, հում նավթը, քսանյութերը, քիմիական հումքը և սննդային հեղուկները, հատկապես հարմար է այն իրավիճակներում, երբ հեղուկի չափման ճշգրտությունը խստորեն պահանջվում է:

Դրա հիմնական առավելությունը կայանում է չափման բարձր ճշգրտության մեջ (0.2% ~0.5%), որը չի ազդում հեղուկի մածուցիկության փոփոխությունների վրա, և տեղադրման ընթացքում վերևից և ներքևից ուղիղ խողովակաշարերի անհրաժեշտության բացակայության մեջ։

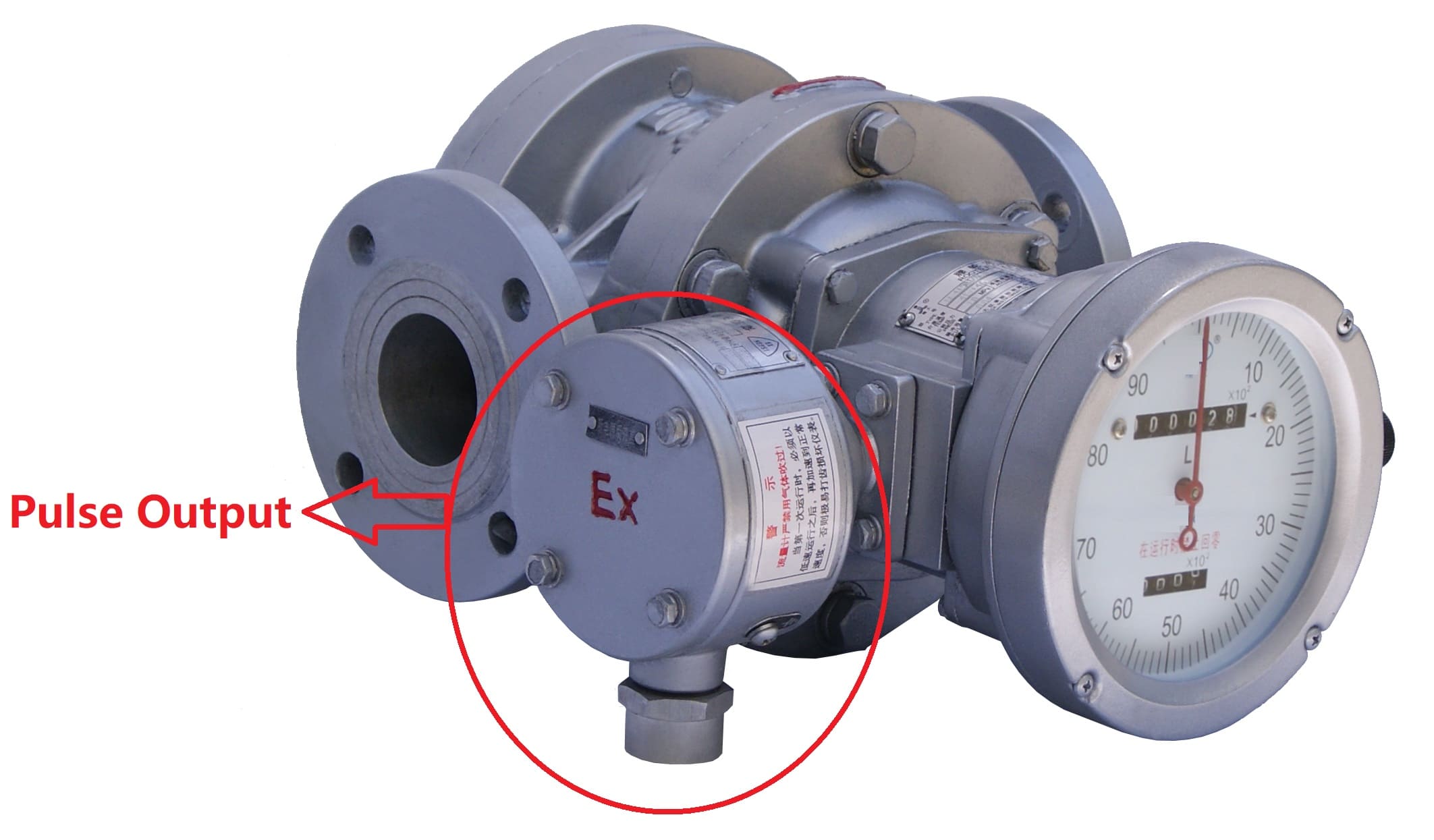

Ինչո՞ւ մեզ անհրաժեշտ է իմպուլսային ելքային դրական տեղաշարժի հոսքաչափ։

Ավանդական PD հոսքաչափերը հաճախ օգտագործում են մեխանիկական ցուցիչ՝ կուտակային հոսքը ցուցադրելու համար: Ավտոմատացման աճող պահանջարկի հետ մեկտեղ ի հայտ են եկել իմպուլսային ելքային դրական տեղաշարժի հոսքաչափեր: Դրանց առավելությունը հոսքի ազդանշանների իրական ժամանակում էլեկտրական իմպուլսային ազդանշանների (օրինակ՝ PNP կամ NPN իմպուլս) փոխակերպումն է, որը հեշտացնում է PLC և DCS જેવા կառավարման համակարգերի հետ ինտեգրումը, հնարավորություն տալով հեռակա տվյալների փոխանցմանը, ակնթարթային հոսքի հաշվարկին, խմբաքանակի կառավարմանը և ավտոմատացված կառավարմանը, զգալիորեն բարելավելով վերամշակող արդյունաբերությունների հետախուզության մակարդակը և կառավարման արդյունավետությունը:

PD հոսքաչափի իմպուլսային ելքային հաղորդիչ

BGF շարքի իմպուլսային հաղորդիչի ակնարկ PD չափիչի համար

BGF շարքի իմպուլսային փոխանցիչը պտտվող լիսեռով անկյունային տեղաշարժի սենսոր է, որը մեր ընկերության դրական տեղաշարժի հոսքաչափերի հետ օգտագործելիս կարող է չափվող միջավայրի հոսքը վերածել էլեկտրական իմպուլսային ազդանշանների՝ հեռահաղորդման համար: Այն պայթյունապաշտպանված փոխանցիչ է:

Իմպուլսային ելքային հոսքի հաղորդիչի տեխնիկական բնութագրերը

• 1. Անկոնտակտ, քառակուսի ալիքի ելք, հուսալի ազդանշանի փոխանցում
• 2. Հոսքի արագությանը համեմատական ազդանշանի հաճախականությունը
• 3. Աշխատանքային միջավայրի ջերմաստիճանը՝ -10°C-ից մինչև 60°C
• 4. Պայթյունակայունության վարկանիշ՝ ExdⅡBT5
• 5. Ելքային ադապտերի չափսը՝ պայթյունապաշտպան տեսակ, ներքին պտուտակ G1/2"
• 6. Մալուխի մուտքի անցքի չափը՝ պայթյունապաշտպան տեսակ Φ11
• 7. Բարձր ճշգրտություն, հակաթրթռումային, հատկապես հարմար է քանակական լցոնման կիրառությունների համար

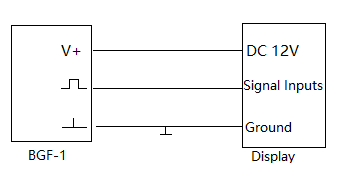

12V հաստատուն հոսանքի մատակարարման իմպուլսային լարեր

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

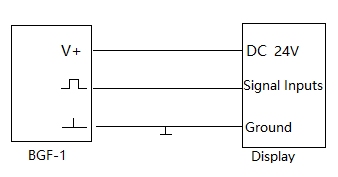

24V հաստատուն հոսանքի մատակարարման իմպուլսային լարեր

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
