Ճնշման չափումը կենսական դեր է խաղում ժամանակակից արդյունաբերության, գիտական հետազոտությունների և առօրյա կիրառությունների մեջ: Արդյունաբերական արտադրության մեջ ճնշումը՝ ինչպես ջերմաստիճանը, հոսքը կամ մակարդակը, կարևորագույն գործընթացային փոփոխական է, որը պետք է վերահսկվի և վերահսկվի: Դրա չափման ճշգրտությունը անմիջականորեն ազդում է էներգաարդյունավետության, արտադրության անվտանգության և ընդհանուր տնտեսական կատարողականի վրա:

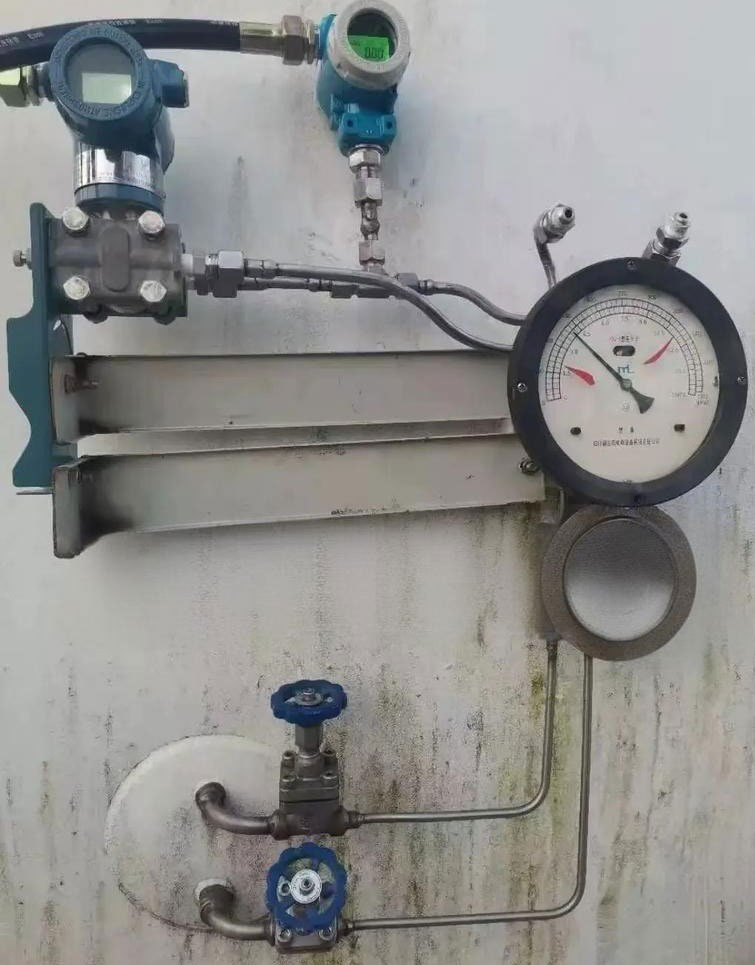

Օրինակ՝ գոլորշու տուրբինային գեներատորային համակարգերը պահանջում են բարձր ջերմաստիճանի և բարձր ճնշման գոլորշի։ Գործողության ընթացքում բազմաթիվ ճնշման սարքեր ապահովում են համակարգի կայունությունն ու արդյունավետությունը։ Քիմիական արդյունաբերության մեջ ճնշման ճշգրիտ կառավարումը որոշում է ռեակցիայի արդյունքները։ Օրինակ՝ ամոնիակի սինթեզում ճիշտ ճնշման պահպանումը ապահովում է, որ քիմիական ռեակցիան ընթանա օպտիմալ ելքով։ Ցածր ճնշումը հանգեցնում է փոխակերպման ցածր արդյունավետության, մինչդեռ չափազանց ճնշումը մեծացնում է անվտանգության ռիսկերը։Գիտական հետազոտություններում և ժամանակակից տեխնոլոգիաներում ճնշումը ազդում է նյութերի կառուցվածքային կամ փուլային վերափոխման վրա: Որոշ մետաղներ կարող են զտվել միայն գերցածր ճնշման պայմաններում՝ բարձր մաքրության հասնելու համար: Մյուս կողմից, արհեստական ադամանդի արտադրությունը պահանջում է գերբարձր ճնշումներ, որոնք հասնում են գիգապասկալի (GPa) սահմանին: Նույնիսկ զարգացող տեխնոլոգիաներում, ինչպիսիք են բարակ թաղանթային ծածկույթները, վակուումը և ճնշման կառավարումը կարևոր են:
Բարձր ճնշման տակ հեղուկների, մետաղների և այլ նյութերի ֆիզիկական հատկությունները, ինչպիսիք են սեղմելիությունը, մածուցիկությունը, էլեկտրահաղորդականությունը և բյուրեղային կառուցվածքը, ցուցաբերում են վարքագծեր, որոնք տարբերվում են ստանդարտ մթնոլորտային պայմաններում եղածներից։ Հետևաբար, ճնշման չափման տեխնոլոգիայի առաջընթացը կարևոր է այս փոփոխությունները հասկանալու և կառավարելու համար։
Պաշտպանական և ավիատիեզերական արդյունաբերություններում ճնշման մոնիթորինգը նույնքան կարևոր է: Կիրառությունները ներառում են աերոդինամիկ թունելի փորձարկում, ինքնաթիռի մակերևույթի ճնշման քարտեզագրում, վառելիքի և քսման համակարգի կառավարում, հիդրավլիկ և պնևմատիկ համակարգեր, ռեակտիվ շարժիչի կառավարում և բարձրության չափում: Այս բոլոր դեպքերում ճնշման ճշգրիտ գործիքավորումը անփոխարինելի է:

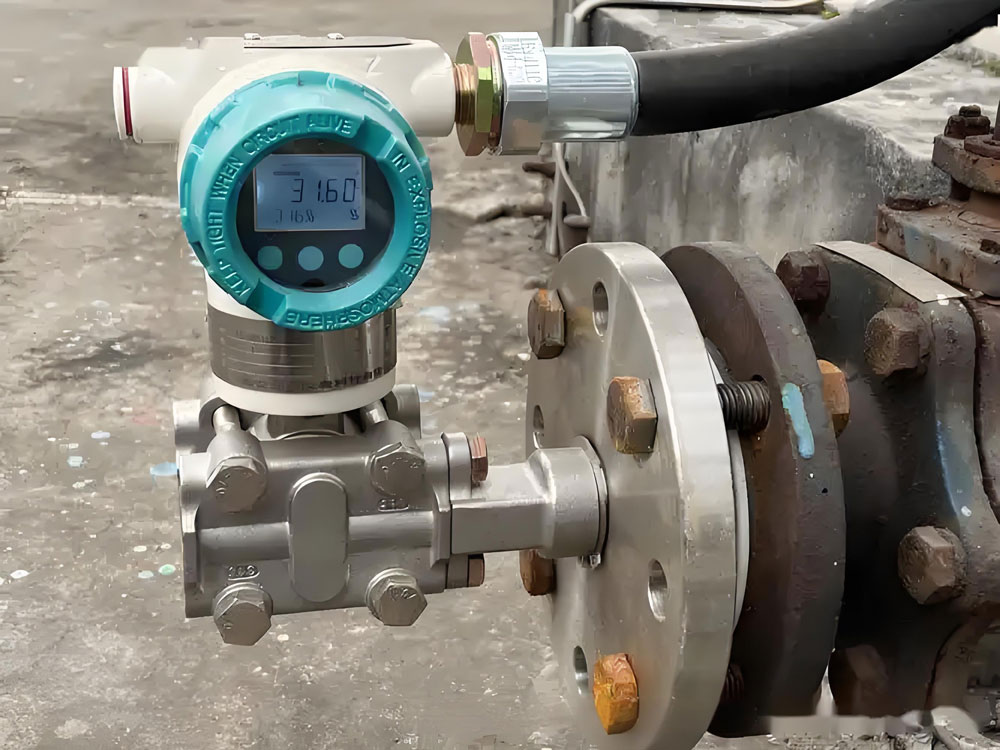

Ճնշման փոխանցիչների պահանջարկ
Արդյունաբերական արտադրության և գիտական հետազոտությունների արագ զարգացման հետ մեկտեղ ճնշման չափման պահանջարկը զգալիորեն ընդլայնվել է: Ժամանակակից արդյունաբերությունները պահանջում են գործիքներ, որոնք կարող են չափել ինչպես գերբարձր ճնշումները , այնպես էլ միկրոճնշումները ՝ չափազանց ճշգրտությամբ:
Ճնշման չափումը ընդգրկում է լայն կիրառություն՝ գազեր և հեղուկներ, ստատիկ և դինամիկ ճնշում, մաքուր և մածուցիկ միջավայրեր, և նույնիսկ թունավոր կամ յուղված հեղուկներ: Ինժեներները պետք է նաև ապահովեն ճնշման արժեքների ճշգրիտ փոխանցումը ստանդարտներից աշխատանքային գործիքների, միաժամանակ մշակելով նոր մեթոդներ և սարքավորումներ՝ ի հայտ եկող պահանջները բավարարելու համար:
Ֆիզիկայում ճնշումը վերաբերում է մակերեսի վրա ազդող ուժին, որը մեկ միավոր մակերեսի վրա ազդում է։ Մաթեմատիկորեն այս կապը արտահայտվում է հետևյալ կերպ.
Երբ կիրառվող ուժը անհավասարաչափ է բաշխված, ճնշումը կարող է սահմանվել որպես՝
Ինժեներական պրակտիկայում ճնշումը հաճախ արտահայտվում է մի քանի տարբեր ձևերով՝ կախված հաշվարկային պայմաններից և չափման մեթոդներից։
Մթնոլորտային ճնշումը ( p₀ ) Երկրի մակերևույթից վերև օդի քաշի ազդեցությամբ առաջացող ուժն է։ Այն տատանվում է բարձրության, լայնության, ջերմաստիճանի և եղանակային պայմանների հետ։
Բացարձակ ճնշումը ( pₐ ) ներկայացնում է հեղուկի, գազի կամ գոլորշու կողմից որոշակի կետում գործադրվող ընդհանուր ճնշումը, ներառյալ մթնոլորտային ճնշումը։
Չափիչ ճնշումը ( p ) մթնոլորտային ճնշման նկատմամբ չափվող ճնշումն է, այսինքն՝

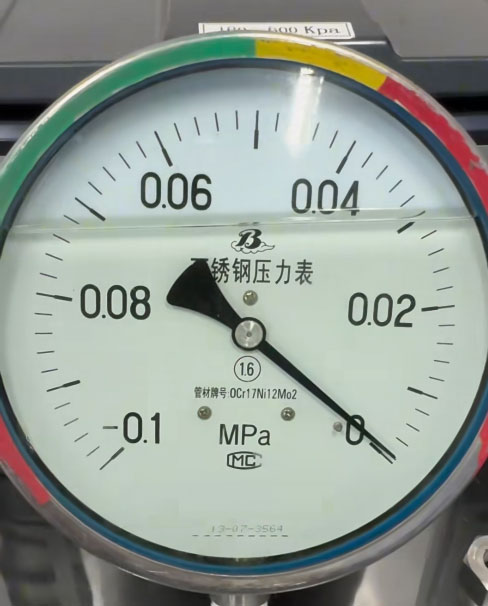

Երբ բացարձակ ճնշումը ցածր է մթնոլորտային ճնշումից, այդ տարբերությունը կոչվում է վակուումային ճնշում ( pₕ ), որը արտահայտվում է հետևյալ կերպ՝
Վակուումի աստիճանը ցույց է տալիս, թե որքանով է բացարձակ ճնշումը ցածր մթնոլորտային ճնշման համեմատ: Արդյունաբերական կիրառությունների մեծ մասում սարքերը նախատեսված են կամ չափիչ ճնշումը, կամ վակուումային ճնշումը անմիջապես չափելու համար:

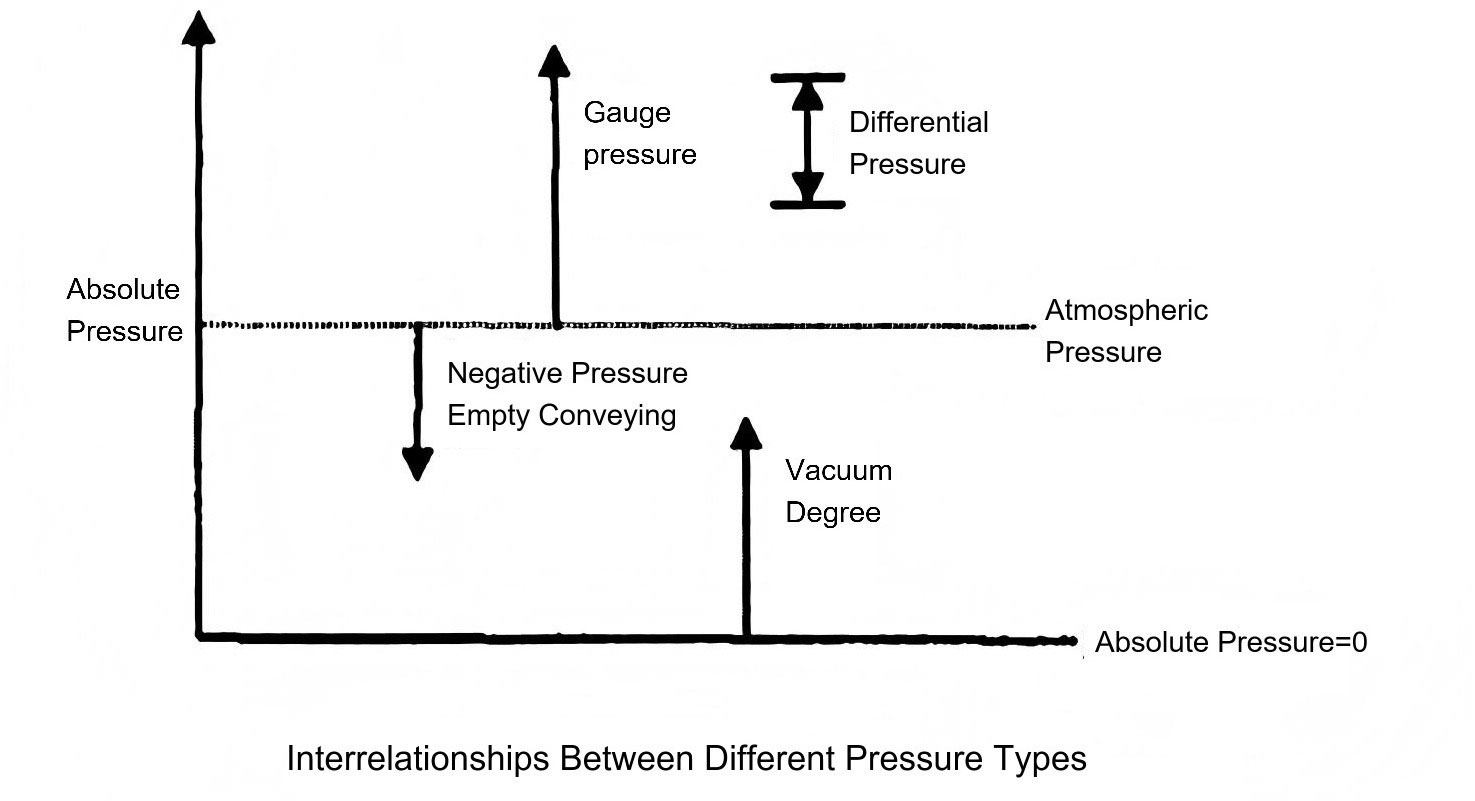

Տարբեր տեսակի ճնշման միջև եղած փոխհարաբերությունները հայեցակարգային առումով պատկերված են նկար 1-1-ում։
Նկար 1-1 . Բացարձակ ճնշման, մթնոլորտային ճնշման, չափիչ ճնշման և վակուումային ճնշման միջև եղած փոխհարաբերությունները։
Ճնշման սահմանումից պարզ է դառնում, որ ճնշումը ածանցյալ մեծություն է, որը արտահայտվում է որպես ուժ մակերեսի միավորի վրա ։
Միջազգային ստանդարտների (ՄՍ) համաձայն, ճնշման հիմնական միավորը Պասկալն է (Պա) , որը սահմանվում է որպես՝
Չնայած Pascal-ի համընդհանուր ընդունմանը, մի շարք ավանդական և արդյունաբերական միավորներ շարունակում են օգտագործվել տարբեր ոլորտներում: Ամենատարածվածներն են՝
Սահմանվում է որպես 1 կիլոգրամ ուժ, որը ազդում է 1 սմ² մակերեսի վրա և նշանակվում է կգժ/սմ²։
Ներկայացնում է 760 մմ սնդիկի սյան սյան կողմից 0°C ջերմաստիճանում և ստանդարտ ձգողականության ուժով (9.80665 մ/վ²): Այն սովորաբար կրճատվում է որպես atm :
1 մմ սնդիկի սյան կողմից գործադրվող ճնշումը ստանդարտ պայմաններում։
1 մմ ջրային սյան կողմից առաջացած ճնշումը 4°C ջերմաստիճանում։
Լրացուցիչ ճնշման միավորներից են բարը , ջրի սյան մետրը (մՀ ₂ O) և ֆունտը մեկ քառակուսի դյույմի վրա (psi կամ lbf/in²) :
Փոխակերպման հեշտության համար, աղյուսակ 1-1-ում ներկայացված են տարբեր ճնշման միավորների միջև փոխակերպման գործակիցները։
Ճնշման չափումը կազմում է արդյունաբերական ավտոմատացման, գիտական փորձարկումների և ժամանակակից ճարտարագիտության հիմքը: Ճնշման տարբեր տեսակների , միավորների և փոխակերպման սկզբունքների ըմբռնումը ապահովում է ճշգրտություն, անվտանգություն և արդյունավետություն բոլոր տեխնիկական ոլորտներում: Քանի որ նոր տեխնոլոգիաները պահանջում են ավելի բարձր ճշգրտություն և չափման ավելի լայն միջակայքեր, ճնշման չափման գործիքների առաջընթացը կշարունակի խթանել առաջընթացը ինչպես արդյունաբերության, այնպես էլ հետազոտությունների ոլորտում:
Աղյուսակ 1-1 Ճնշման միավորի փոխակերպման գործոններ
| Unit Name | Symbol | Pa | bar | mmH₂O | mmHg | atm | kgf/cm² | lbf/in² (psi) | torr |
| Pascal | Pa | 1 | 1.0×10⁻⁵ | 1.01972×10⁻⁴ | 7.50062×10⁻³ | 9.86923×10⁻⁶ | 1.01972×10⁻⁵ | 1.4504×10⁻⁴ | 7.50062×10⁻³ |
| bar | bar | 1.0×10⁵ | 1 | 1.01972×10³ | 7.50062×10² | 9.86923×10⁻¹ | 1.01972×10 | 14.504 | 750.062 |
| mmH₂O | mmH₂O | 9.80665 | 9.80665×10⁻⁴ | 1 | 7.355×10⁻² | 9.678×10⁻⁵ | 1.0197×10⁻³ | 1.4223×10⁻² | 7.355×10⁻² |
| mmHg | mmHg | 1.33322×10² | 1.33322×10⁻³ | 13.5951 | 1 | 1.316×10⁻³ | 1.3595×10⁻² | 1.959×10⁻¹ | 1 |
| Standard atmosphere | atm | 1.01325×10⁵ | 1.01325 | 1.0332×10³ | 7.6×10² | 1 | 1.0332×10 | 14.696 | 760 |
| Technical atmosphere | kgf/cm² | 9.80665×10⁴ | 9.80665 | 9.678×10² | 7.355×10¹ | 9.677×10⁻² | 1 | 14.223 | 735.6 |
| Pound-force per square inch | lbf/in² | 6.89476×10³ | 6.89476×10⁻¹ | 7.0306×10¹ | 5.1713 | 6.8046×10⁻² | 7.0306×10⁻² | 1 | 51.715 |
| torr | torr | 133.322 | 1.33322×10⁻³ | 13.5951 | 1 | 1.316×10⁻³ | 1.3595×10⁻² | 1.93386×10⁻² | 1 |
