Ինչպես ընտրել գլիկոլի հոսքի չափիչ

2026/01/07

Գլիկոլը, որպես կարևոր քիմիական հումք, լուծիչ և հակասառեցուցիչ, լայնորեն օգտագործվում է որոշ ոլորտներում, ինչպիսիք են նավթաքիմիական արդյունաբերությունը, ավտոմեքենաները և տեքստիլը: Գլիկոլի հոսքի արագության ճշգրիտ չափումը մեծ նշանակություն ունի գործընթացների վերահսկման, ծախսերի հաշվառման, պահպանման փոխանցման և արտադրանքի որակի ապահովման համար: Այս հոդվածը խորությամբ կվերլուծի Կորիոլիսի հոսքաչափի , օվալաձև ատամնավոր հոսքաչափի , փոփոխական մակերեսի հոսքաչափի և հեղուկ տուրբինային հոսքաչափի (TUF հոսքաչափ) գլիկոլի հոսքի չափման կիրառման բնութագրերը գլիկոլի հոսքի արագությունը չափելու համար՝ տրամադրելով ընտրության հղումներ ինժեներների և վերջնական օգտագործողների համար:

flowmeter selection for glycol measurement

Լայնորեն օգտագործվող գլիկոլի հոսքի չափման կարիք կա

Գլիկոլային միջավայրի ֆիզիկական բնութագրերը

Էթիլենգլիկոլը (C2H6O2) անգույն և թափանցիկ հեղուկ է՝ մոտավորապես 1.113 գ/սմ³ խտությամբ, և դրա մածուցիկությունը զգալիորեն տատանվում է ջերմաստիճանի հետ։ Սենյակային ջերմաստիճանում էթիլենգլիկոլի դինամիկ մածուցիկությունը մոտ 16.1cP է։

Գլիկոլի հաղորդականությունը համեմատաբար ցածր է՝ մոտ 1.07 × 10 ⁻6 Ս/սմ, ինչը սահմանափակում է էլեկտրամագնիսական հոսքաչափերի կիրառումը այս միջավայրում։

Կարո՞ղ է մագնիսական հոսքաչափը չափել գլիկոլի հոսքը:

Մաքուր գլիկոլային միջավայրը հարմար չէ էլեկտրամագնիսական հոսքաչափերի համար՝ իր ցածր հաղորդունակության պատճառով, բայց եթե այն գլիկոլ + ջուր լուծիչ է, հատկապես, երբ ջրի համամասնությունը հատկապես մեծ է, էլեկտրամագնիսական հոսքաչափերը կարող են չափել այն: Եթե գլիկոլ + ջուր միջավայրը չափվում է էլեկտրամագնիսական հոսքաչափի միջոցով, կան բազմաթիվ առավելություններ, ինչպիսիք են շարժական սենսորային բաղադրիչների բացակայությունը, երկկողմանի չափումը և հոսքի սենսորի ցածր գինը:

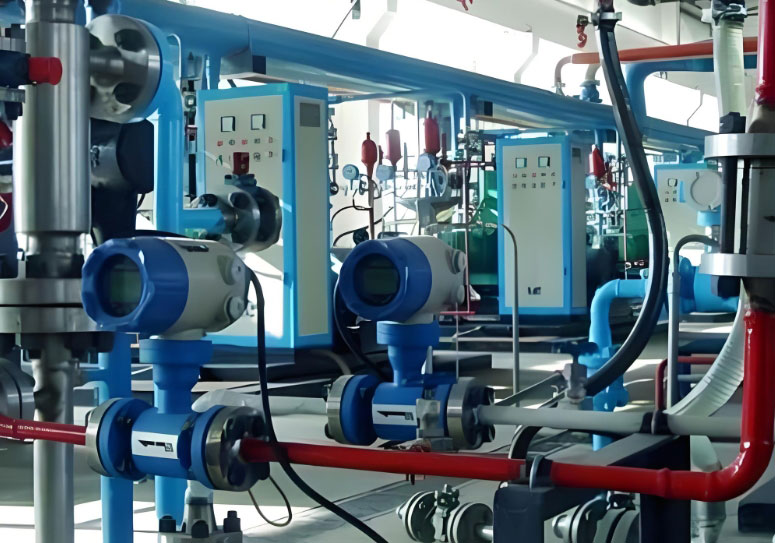

Magnetic flow meter for glycol and water measurement

Մագնիսական հոսքաչափը կարող է չափել գլիկոլի + ջրի լուծիչը

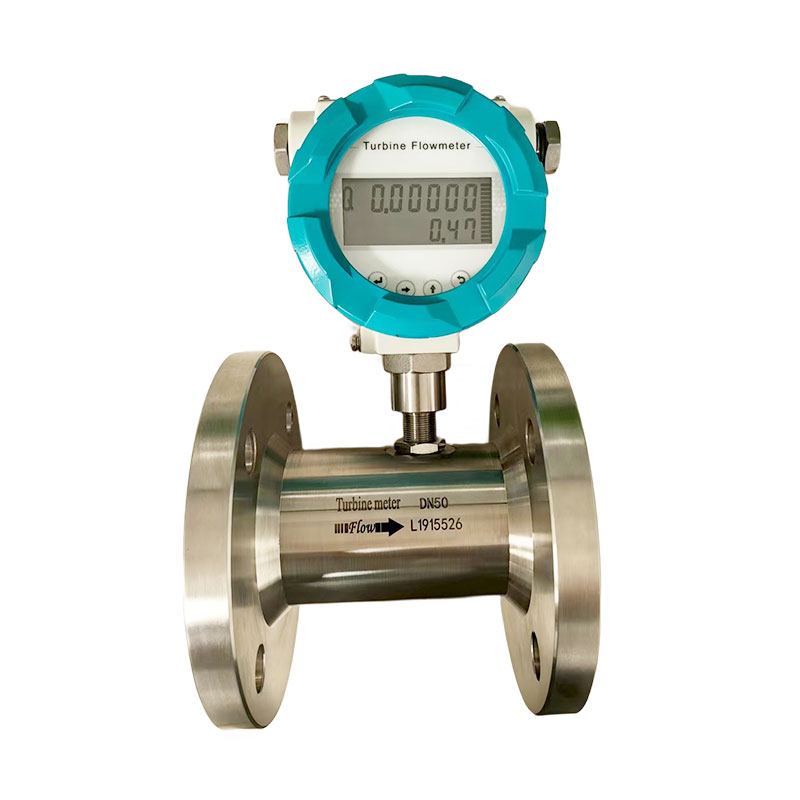

Գլիկոլի հոսքի չափման համար տուրբինային հոսքաչափ (TUF)

Հեղուկային տուրբինային հոսքաչափի կիրառման վերլուծություն

Հեղուկային տուրբինային հոսքաչափը չափում է այն սկզբունքով, որ տուրբինի թևերի պտտման հաճախականությունը հեղուկ գլիկոլի շարժիչի տակ համեմատական է հոսքի արագությանը: Գլիկոլի հեղուկ տուրբինային հոսքաչափերը գլիկոլի հոսքի չափման տնտեսական լուծում են:

Կարո՞ղ է տուրբինային հոսքաչափը կարգավորել գլիկոլի մածուցիկությունը:

Չնայած էթիլենգլիկոլի մածուցիկությունը մի փոքր բարձր է, որը կարող է հասնել մինչև 16.1cP, TUF հոսքաչափը կարող է առավելագույնը մշակել մոտ 45 cp մաքուր հեղուկ, ուստի silverinstruments.com-ի տուրբինային հոսքաչափը կարող է կատարել այդ դժվար աշխատանքը։

Տուրբինային հոսքաչափի տեխնիկական բնութագրերը

TUF հոսքի միջակայքը տարբեր սենսորի չափերի և ճնշման կորստի համար

Diameter (mm)	Diameter (in.)	Standard Flow (m³/h)	Extended Flow (m³/h)	Start Flow (m³/h)	Max Pressure Loss (kPa)
4	0.15	0.04 – 0.25	0.04 – 0.4	0.02	120
6	0.25	0.1 – 0.6	0.06 – 0.6	0.05	80
10	0.4	0.2 – 1.2	0.15 – 1.5	0.07	50
15	0.5	0.6 – 3.6	0.5 – 5	0.35	35
20	0.75	0.8 – 8	0.45 – 9	0.3	35
25	1	1 – 10	0.5 – 10	0.4	35
32	1.25	1.5 – 15	0.8 – 15	0.6	35
40	1.5	2 – 20	1 – 20	0.6	35
50	2	4 – 40	2 – 40	1	35
65	2.5	7 – 70	5 – 70	4	25
80	3	10 – 100	7 – 100	5	25
100	4	20 – 200	10 – 200	8	25
125	5	25 – 250	13 – 250	10	25
150	6	30 – 300	15 – 300	12	25
200	8	80 – 800	40 – 800	20	25
Accuracy		0.5%	1.0%	-	-

Հեղուկային տուրբինային հոսքաչափերի չափման ճշգրտությունը սովորաբար կազմում է ± 0.5%-ից մինչև ± 1.0%:

Այս տեսակի հոսքաչափն ունի արագ արձագանքման արագության և մեծ տիրույթի հարաբերակցության (մոտ 10:1) առավելություններ և հարմար է էթիլենգլիկոլի փոխադրման համակարգերի համար՝ հոսքի արագության մեծ փոփոխություններով։

Թվային գլիկոլի հոսքաչափ. այն ունի իմպուլսային, 4-20mA ելք, MODBUS RTU-ով, HART կապով օպցիոն, հոսքի փոխանցիչով՝ գլիկոլի հոսքի արագությունը և ընդհանուր հոսքը ցույց տալու համար։

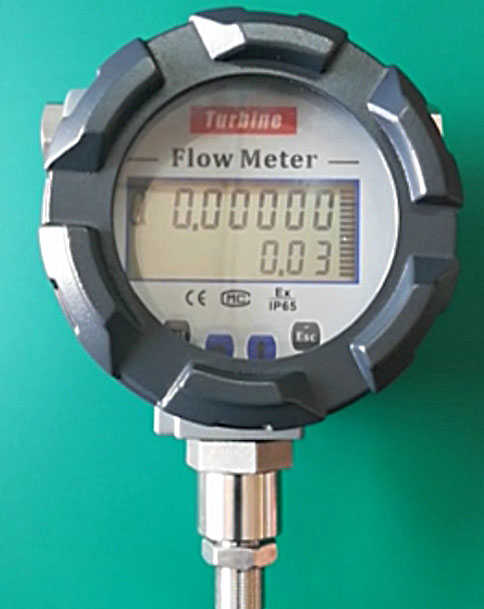

Digital turbine flow meter with digital display

Թվային տուրբինային հոսքաչափ՝ թվային էկրանով՝ գլիկոլի հոսքի արագությունը և ընդհանուր հոսքը ցույց տալու համար

Էթիլենգլիկոլի փոխանցման խողովակաշարում հեղուկ տուրբինային հոսքաչափերի տեղադրումը պահանջում է հատուկ ուշադրություն դարձնել առջևի և հետևի ուղիղ խողովակաշարի հատվածների պահանջներին: Սովորաբար անհրաժեշտ է ապահովել ուղիղ խողովակաշարի հատվածի երկարությունը առջևի 10D-ից մինչև հետևի 5D՝ հոսքի դաշտի կայունությունն ապահովելու համար: Միևնույն ժամանակ, էթիլենգլիկոլի քսման արդյունավետության շնորհիվ, տուրբինային կրողներրը համեմատաբար երկար են:

pipelines before and after turbine flow meter installation

Բավականաչափ ուղիղ խողովակաշարեր տուրբինային հոսքաչափից առաջ և հետո

Ո՞րն է գլիկոլի հոսքի լավագույն ճշգրտության չափիչը։

Կորիոլիսի հոսքաչափը գլիկոլիսի լավագույն ճշգրտության հոսքաչափն է։

glycol measurement coriolis type flow meter

Լավագույն ճշգրտության գլիկոլի հոսքաչափ՝ Կորիոլիսի տիպի

Կորիոլիսի հոսքաչափը հիմնված է Կորիոլիսի ուժի սկզբունքի վրա և որոշում է զանգվածային հոսքի արագությունը՝ չափելով հեղուկ գլիկոլիսի հոսքի ընթացքում տատանվող խողովակի կողմից առաջացող փուլային տարբերությունը: Գլիկոլիսի հոսքի չափման մեջ Կորիոլիսի հոսքաչափը ցուցաբերում է զգալի առավելություններ:

Այս տեսակի զանգվածային հոսքաչափի չափման ճշգրտությունը չափազանց բարձր է, սովորաբար հասնում է ± 0.1% ~ 0.2% ցուցմունքի ճշգրտության, և այն չի ազդվում հեղուկի խտության, մածուցիկության, ջերմաստիճանի և ճնշման փոփոխություններից: E-գլիկոլի նման միջավայրերի համար Coriolis հոսքաչափերը կարող են ապահովել զանգվածային հոսքի չափման կայուն և հուսալի արդյունքներ: Միևնույն ժամանակ, հոսքաչափը կարող է նաև միաժամանակ չափել ընդհանուր զանգվածային հոսքը, գլիկոլի խտությունը և ջերմաստիճանը՝ ապահովելով գործընթացի կառավարման համար բազմաթիվ պարամետրերի չափում:

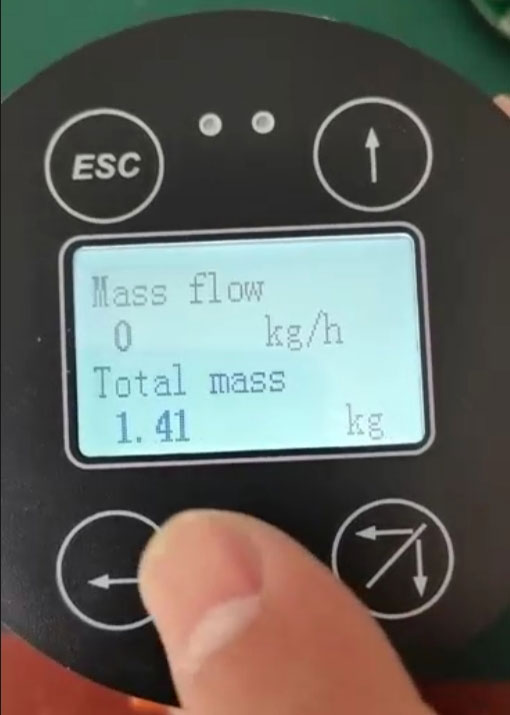

Coriolis mass flowmeter provides multiple parameters

Կորիոլիսի միջոցով կարելի է չափել բազմաթիվ պարամետրեր

Կորիոլիսի հոսքաչափի ուղիղ և ծռված խողովակային կառուցվածքները ունեն իրենց առանձնահատկությունները էթիլենգլիկոլի կիրառման մեջ: Ուղիղ խողովակային հոսքաչափի ճնշման կորուստը փոքր է, բայց այն զգայուն է տատանումների նկատմամբ. ծռված խողովակային հոսքաչափն ունի բարձր չափման ճշգրտություն, բայց ճնշման կորուստը համեմատաբար մեծ է: Էթիլենգլիկոլի փոխադրման համակարգում, միջավայրի բարձր մածուցիկության պատճառով, խորհուրդ է տրվում ընտրել ավելի մեծ տրամագծով ծռված խողովակային Կորիոլիսի հոսքաչափ՝ չափման ճշգրտությունը և ճնշման կորուստը հավասարակշռելու համար:

Գլիկոլիսի չափիչի օգտագործման թերությունները

Սկզբնական արժեքը ամենաբարձրն է, ներկայումս Կորիոլիսի հոսքաչափը բոլոր հոսքաչափերի մեջ ամենաթանկ հոսքաչափն է։
Չափերը և քաշը համեմատաբար մեծ են։
Խողովակաշարի տեղադրման ժամանակ զգայուն է թրթռման նկատմամբ (պահանջում է լավ հենարան), սակայն հոսքաչափից առաջ և հետո ուղիղ խողովակաշարի կարիք չկա։

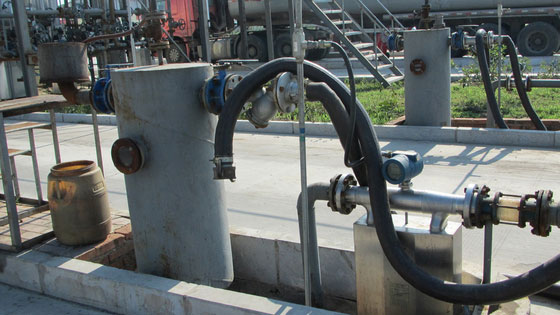

coriolis type glycol flow meter industrial application

Կորիոլիսի տիպի գլիկոլի հոսքաչափ տեղադրելիս ուղիղ խողովակաշարի կարիք չկա

Գլիկոլի հոսքի չափման համար օվալաձև ատամնավոր հոսքաչափ

Օվալաձև փոխանցման հոսքաչափի տեխնիկական բնութագրերը

Օվալաձև ատամնանիվով հոսքաչափը ծախսարդյունավետ ընտրություն է, որը լայնորեն կիրառվում է գործընթացների կառավարման, խմբաքանակի բեռնման և այլ կիրառություններում:

Օվալաձև ատամնավոր հոսքաչափը դրական տեղաշարժի հոսքաչափի տեսակ է, որը հաշվարկում է հոսքի արագությունը՝ չափելով հեղուկ գլիկոլի ֆիքսված ծավալի անցնելու քանակը, և պատկանում է մեխանիկական հոսքաչափի տեսակին: Օվալաձև ատամնավոր հոսքաչափը և պարուրաձև ատամնավոր հոսքաչափերը էթիլենգլիկոլի չափման համար լայնորեն օգտագործվող PD հոսքաչափերի տեսակներ են:

oval geal flow meter work principle

Օվալաձև ատամնանիվով հոսքաչափը հաշվարկում է գլիկոլը՝ չափելով ատամնանիվների ժամանակը

Օվալաձև ատամնավոր հոսքաչափն ունի պարզ կառուցվածքի և բարձր չափման ճշգրտության բնութագրեր, և կատարում է գլիկոլի հոսքի հուսալի և ճշգրիտ չափում: Գլիկոլի գերազանց քսման արդյունավետության շնորհիվ այն կարող է արդյունավետորեն նվազեցնել ատամնանիվների միջև մաշվածությունը և երկարացնել հոսքաչափերի ծառայության ժամկետը: Այս տեսակի հոսքաչափի չափման ճշգրտությունը սովորաբար կարող է հասնել ± 0.2%-ի, որը հարմար է հեղուկ գլիկոլի փոքր և միջին հոսքի արագությունները չափելու համար:

Օվալաձև ատամնավոր հոսքաչափը որպես չափիչ տարրեր օգտագործում է երկու փոխկապակցված օվալաձև ատամնավոր փոխանցումներ, որոնք ունեն լավ վերարտադրելիություն էթիլենգլիկոլի չափման ժամանակ: Էթիլենգլիկոլի մածուցիկության բնութագրերի շնորհիվ, օվալաձև ատամնավոր հոսքաչափը կարող է հասնել լավ կնքման ազդեցության և նվազեցնել արտահոսքի սխալները:

Այնուամենայնիվ, պետք է նշել, որ ծավալային հոսքաչափերը պահանջում են հեղուկի բարձր մաքրություն, և էթիլենգլիկոլի մեջ առկա խառնուրդները կարող են ազդել չափման ճշգրտության վրա, իսկ խառնուրդները կարող են նույնիսկ հանգեցնել PD հոսքաչափի խրվելուն և կոտրվելուն։

Օվալաձև ատամնավոր հոսքաչափի հիմնական առավելությունն այն է, որ դրա չափման վրա չեն ազդում հեղուկի հատկությունների փոփոխությունները, և այն լավ հարմարվողականություն ունի մեծ մածուցիկության փոփոխություններ ունեցող միջավայրերին, ինչպիսին է էթիլենգլիկոլը: Միևնույն ժամանակ, այս տեսակի հոսքաչափը կարող է չափել չափազանց ցածր հոսքի արագություններ, ինչպիսիք են 10 մլ/րոպե հոսքի միջակայքը՝ րոպեում մի քանի միլիլիտր չափված նվազագույն հոսքի արագությամբ, բավարարելով ցածր հոսքի իրավիճակների կարիքները:

Գլիկոլի օվալաձև ատամնանիվով հոսքաչափ տեղադրելիս ուղիղ խողովակների հատվածների ցածր պահանջներ

Օվալաձև փոխանցման հոսքաչափը կարող է աշխատել առանց արտաքին էլեկտրամատակարարման (մեխանիկական հաշվիչ):

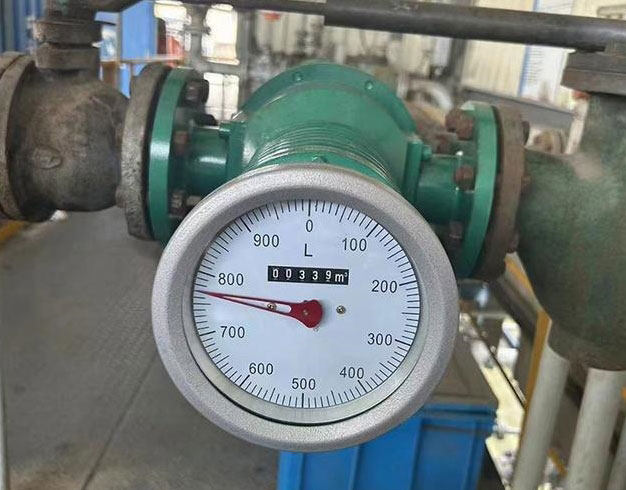

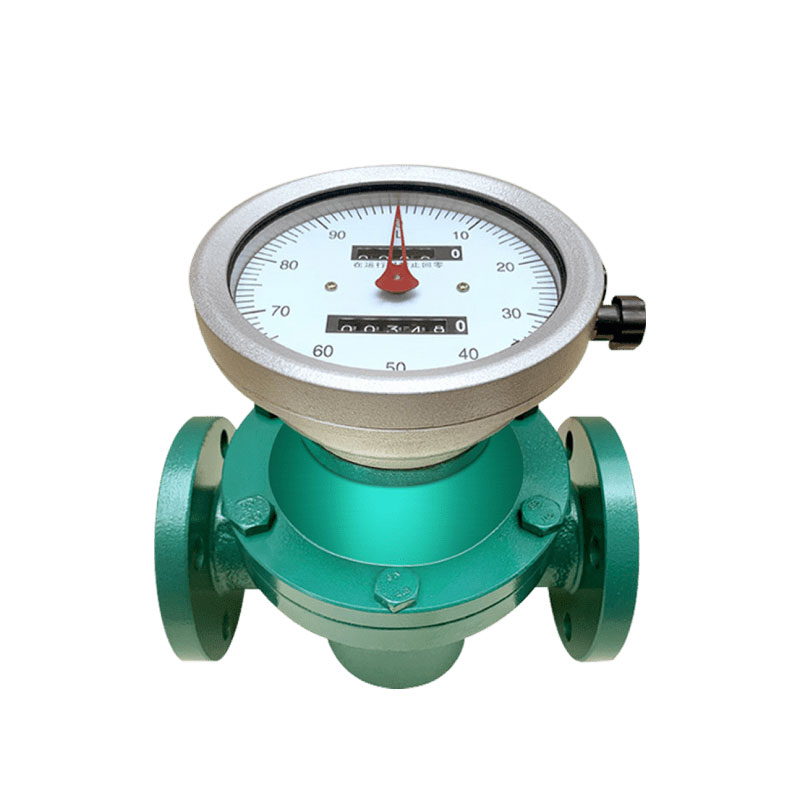

Mechanical flow meter for glycol flow measurement

Գլիկոլի հոսքի չափման մեխանիկական հոսքաչափ

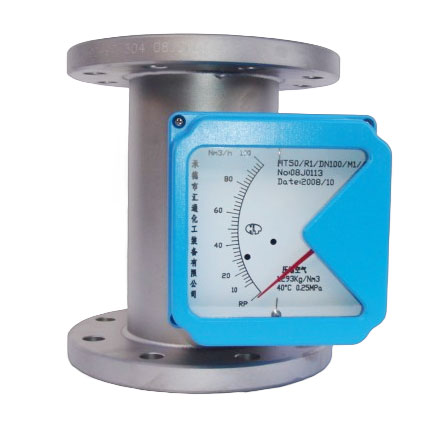

Մետաղական խողովակային հոսքաչափ գլիկոլի չափման համար

Սկզբունք՝

Ուղղահայաց տեղադրված, կոնաձև մետաղական խողովակը պարունակում է ազատ շարժվող լողացող սարք։ Էթիլենգլիկոլը հոսում է վերև խողովակի միջով՝ բարձրացնելով լողացող սարքը մինչև լողացող սարքի և խողովակի պատի միջև օղակաձև ճեղքը ստեղծի հավասարակշռություն։ Հոսքի արագությունը նշվում է լողացող սարքի բարձրությամբ (ուղղակի ցուցմունք) կամ վերածվում է էլեկտրական ազդանշանների։

Մետաղական խողովակի ռոտոմետր օգտագործելու առավելությունները

Տեղական տեսողական ցուցման համար էլեկտրաէներգիա չի պահանջվում
Հաղթահարում է մածուցիկության փոփոխությունները (օրինակ՝ գլիկոլի 16.5–57 cP միջակայքը)
Ցածր ճնշման անկում և նվազագույն տեղադրման սահմանափակումներ
Հուսալի կառուցվածք (ամբողջությամբ մետաղական, դիմացկուն գլիկոլի հատկություններին)
Արդյունավետ է ոչ կարևոր կիրառությունների համար

Թերություններ՝

Միջին ճշգրտություն (±1–5% FS), անհարմար է խնամակալության փոխանցման համար
Սահմանափակ կրճատում (սովորաբար 10:1)
Շարժվող (լողացող) մասեր, որոնք ենթակա են աղտոտված գլիկոլով կպչելուն
Ելքային տարբերակները (օրինակ՝ 4–20մԱ) ավելացնում են արժեքը՝ համեմատած հիմնական տեսողական մոդելների հետ։

Լավագույնը՝

Էթիլենգլիկոլի ոչ կրիտիկական մոնիթորինգը HVAC համակարգերում, արդյունաբերական սառեցման օղակներում կամ քիմիական նյութերի դեղաչափման մեջ, որտեղ ծայրահեղ ճշգրտություն չի պահանջվում: Խուսափեք առևտրային կամ բարձր ճշգրտության կառավարման համար:

Երեք տեսակի հոսքաչափերի կատարողականի համեմատություն

Չափման ճշգրտության տեսանկյունից, Կորիոլիսի հոսքաչափն ունի ամենաբարձր ճշգրտությունը, որին հաջորդում է օվալաձև ատամնավոր հոսքաչափը, իսկ հեղուկ տուրբինային հոսքաչափը՝ համեմատաբար ցածր։ Գլիկոլիսի չափման դեպքում Կորիոլիսի հոսքաչափը կարող է ապահովել ± 0.1% չափման ճշգրտություն, որը չի ազդվում միջավայրի ֆիզիկական հատկությունների փոփոխություններից։ Օվալաձև ատամնավոր հոսքաչափի ճշգրտությունը կազմում է մոտ ± 0.5%, հարմար է կայուն աշխատանքային պայմանների համար։ Հեղուկ տուրբինային հոսքաչափի ճշգրտությունը կազմում է ± 0.5%-ից մինչև ± 1.0%, և պետք է հաշվի առնել մածուցիկության ուղղումը։

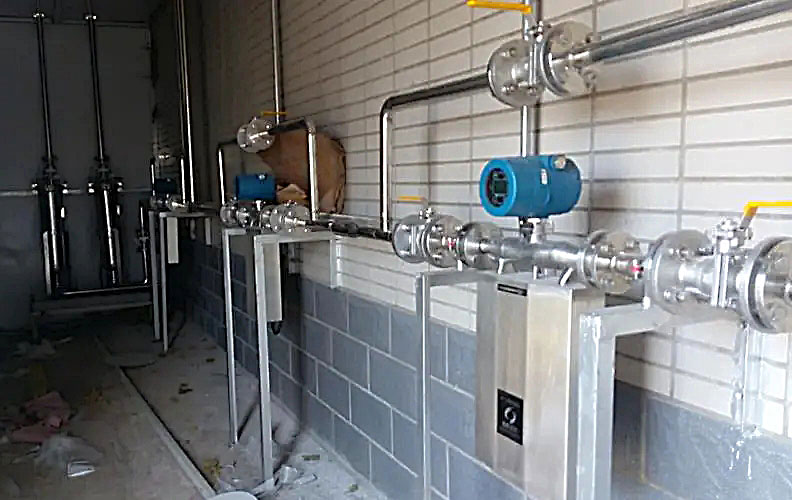

high accuracy coriolis type flow meter

Հաշվի առնելով ճշգրտությունը, Կորիոլիսը լավագույնն է

Ճնշման կորստի տեսանկյունից, օվալաձև ատամնանիվով հոսքաչափերն ունեն ամենաբարձր ճնշման կորուստը, որին հաջորդում են Կորիոլիսի հոսքաչափերը, իսկ հեղուկ տուրբինային հոսքաչափերը համեմատաբար ավելի փոքր են։ Գլիկոլի փոխադրման համակարգում ճնշման կորուստը կարևոր հաշվի առնելի գործոն է։

Սպասարկման ծախսերի տեսանկյունից, հեղուկ տուրբինային հոսքաչափերն ունեն ամենացածր սպասարկման ծախսերը, որին հաջորդում են օվալաձև ատամնանիվով հոսքաչափերը, որոնք ունեն համեմատաբար ավելի բարձր սպասարկման ծախսեր՝ մեխանիկական մաշվածության պատճառով: Կորիոլիսի հոսքաչափը սենսորի ներսում շարժական մասեր չունի, ուստի այն պահանջում է ավելի քիչ սպասարկման ծախսեր:

turbine flow meter moving parts

Տուրբինային հաշվիչի արժեքը ցածր է, բայց ներսում կան շարժական մասեր։

Ընտրության առաջարկներ և կիրառման հեռանկարներ

Տարբեր կիրառման սցենարների համար խորհուրդ է տրվում օգտագործել տարբեր տեսակի հոսքաչափեր: Գլիկոլի առևտրի հանձնման (պահպանության փոխանցում) դեպքերում բարձր ճշգրտության չափման պահանջների համար խորհուրդ է տրվում օգտագործել Կորիոլիսի հոսքաչափեր:

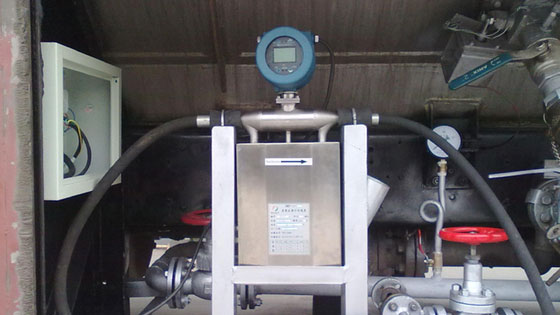

coriolis effect flow meter application

Երբ խոսքը վերաբերում է խնամակալության փոխանցման հոսքաչափին, Coriolis-ը լավագույնն է։

Գործընթացների կառավարման բարձր պահանջներով արտադրական գործընթացների համար օվալաձև ատամնավոր հոսքաչափերը իդեալական ընտրություն են:

Oval gear flow meter good for glycol process control

Օվալաձև փոխանցման հոսքաչափը լավ է գլիկոլի գործընթացի և խմբաքանակի վերահսկման համար

Ընդհանուր մոնիթորինգի և կառավարման կիրառությունների համար հեղուկ տուրբինային հոսքաչափերն ունեն լավ ծախսարդյունավետություն։

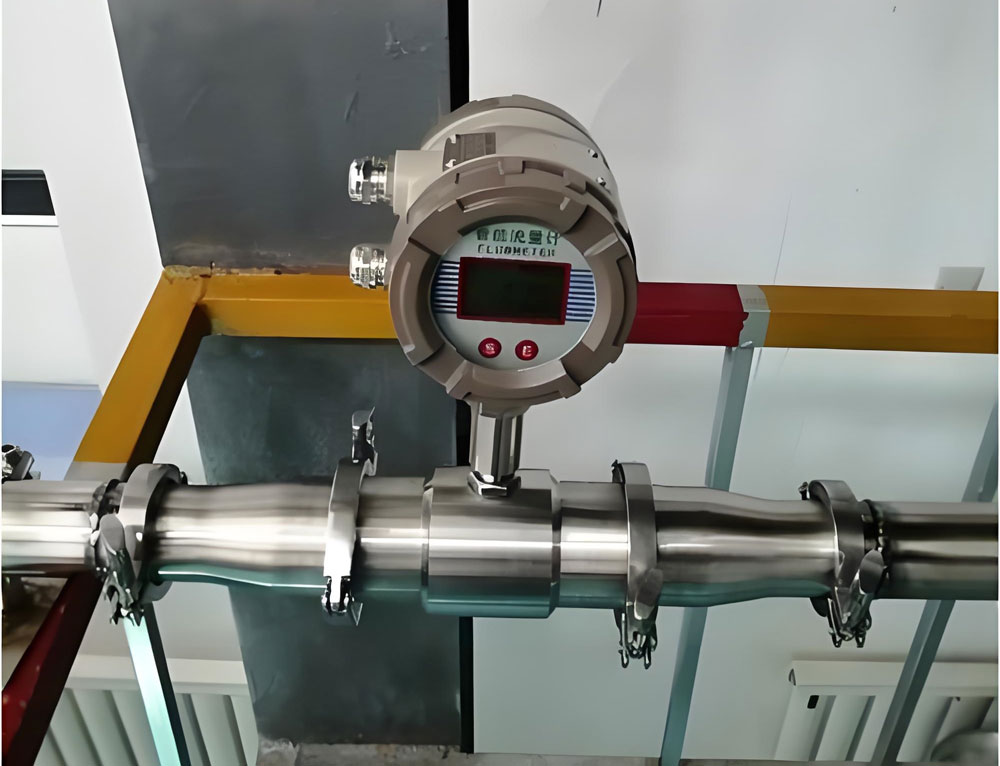

cheap digital liquid turbine flow meters for glycol

Գլիկոլի ընդհանուր մոնիթորինգի և կառավարման համար տուրբինային հոսքաչափը բավարար է

Արդյունաբերություն 4.0-ի և ինտելեկտուալ արտադրության զարգացման հետ մեկտեղ, գլիկոլի հոսքի չափման տեխնոլոգիան նույնպես անընդհատ զարգանում է: Նոր նյութերի կիրառումը բարելավել է հոսքաչափերի կոռոզիոն դիմադրությունը, իսկ թվային տեխնոլոգիաների ներդրումը բարձրացրել է ինտելեկտուալ չափման մակարդակը:

Ապագայում բազմապարամետրային չափումը, հեռակա ախտորոշումը և կանխատեսողական սպասարկումը կդառնան էթիլենգլիկոլի հոսքի չափման տեխնոլոգիայի զարգացման ուղղությունը։

Հաշվի առնելով չափման ճշգրտությունը, տնտեսողությունը և հուսալիությունը՝ ինժեներական և տեխնիկական անձնակազմը պետք է ընտրի հոսքաչափի համապատասխան տեսակը՝ հիմնվելով կիրառման կոնկրետ պահանջների վրա, և տեղադրման և օգտագործման ընթացքում լիովին հաշվի առնի էթիլենգլիկոլի միջավայրի բնութագրերը՝ չափման համակարգի երկարաժամկետ կայուն աշխատանքն ապահովելու համար։
