Սեղմված օդի հոսքի չափիչի տեղադրման ուղեցույց

Սեղմված օդի հոսքի արագությունը չափելու համար հաճախ օգտագործվում են մրրկային հոսքաչափը և ջերմային գազի հոսքաչափը: Դրանց տեղադրումը որոշ տարբերություններ ունի: Ստորև կներկայացնեմ տեղադրման մեթոդները:

Սեղմված օդի տեղադրման ուղեցույց՝ Vortex հոսքաչափ

Սեղմված օդի հատուկ պահանջներ

Սեղմված օդի համար Vortex հոսքի չափիչ

Սեղմված օդային միջավայրի համար պետք է լրացուցիչ ուշադրություն դարձնել. առաջնահերթություն տվեք հոսքաչափի տեղադրմանը չորանոցից հետո և օդի կուտակման բաքի առջև, ինչպես նաև տեղադրեք գազահեղուկ բաժանիչ վերևում՝ ապահովելու համար, որ հոսքաչափ մտնող օդը չոր լինի և զերծ լինի հեղուկի կաթիլներից։ Միևնույն ժամանակ, լավ աշխատանք կատարեք խողովակաշարի հենարանի և ցնցումների կլանման համար՝ խուսափելու համար օդային հոսքի պուլսացիայի և խողովակաշարի թրթռման համադրումից, որը ազդում է չափման կայունության վրա։

Նախազգուշական միջոցներ՝ մրրկային տիպի սեղմված օդի հոսքաչափի տեղադրման համար

• Խուսափեք մրրիկավոր հոսքաչափեր տեղադրելուց ուժեղ տատանումներ և մագնիսական դաշտեր ունեցող տարածքներում։

• Հեռու մնացեք հզոր էլեկտրական և բարձր հաճախականության սարքավորումներից, մի՛ կիսվեք էլեկտրաէներգիայով այդ սարքերի հետ և նվազեցրեք էլեկտրամագնիսական խանգարումները։

• Խուսափեք ջերմաստիճանի մեծ տատանումներ ունեցող վայրերից և մի տեղադրեք հոսքաչափեր խիստ կոռոզիոն կամ չափազանց խոնավ միջավայրերում։

• Եթե ​​հոսքաչափը տեղադրվում է դրսում, ապա պետք է տեղադրվի պաշտպանիչ ծածկ՝ արևի և անձրևի ազդեցության տակ ճշգրտությունը չազդելու համար։

• Ընտրեք հոսքաչափի շուրջը բավարար տարածք՝ ամենօրյա ստուգման, վրիպակազերծման և լարերի միացման գործողությունների համար։

Vortex տիպի սեղմված օդի հոսքաչափի տեղադրման նախազգուշական միջոցներ

Հոսքի հաշվիչները կարող են տեղադրվել սեղմված օդի խողովակաշարերի վրա հորիզոնական կամ ուղղահայաց։ Ուղղահայաց տեղադրման դեպքում օդի հոսքի ուղղությունը պետք է լինի ներքևից վերև՝ խտացված ջրի կուտակումից խուսափելու համար, որը կազդի զոնդի վրա։

Հոսքաչափի վերևի և ներքևի ուղիղ խողովակաշարերի հատվածների երկարությունը պետք է խստորեն համապատասխանի աղյուսակ 1-ի պահանջներին։

Աղյուսակ 1. Մրրկային հոսքաչափի վերևի և ներքևի ուղիղ խողովակաշարերի հատվածների երկարությունը

90 աստիճանի արմունկ. վերև ≥ 20D, ներքև ≥ 5D

Համակենտրոն ընդլայնում. վերև ≥ 30D, ներքև ≥ 5D

Համակենտրոն կծկում լիովին բաց փական՝ վերև ≥ 50D, ներքև ≥ 5D

Երկու 90 աստիճանի արմունկներ նույն հարթության վրա՝ վերևից ≥ 25D, ներքևից ≥ 5D

• Կարգավորիչ փականը մի տեղադրեք հոսքաչափից անմիջապես վերև՝ չափման վրա օդի հոսքի խանգարումից խուսափելու համար։

• Երբ վերևի ուղիղ խողովակի հատվածի երկարությունը չի համապատասխանում աղյուսակ 1-ի պահանջներին, վերևի հոսանքին պետք է տեղադրվի հեղուկի ուղղիչ՝ հոսքի դաշտը կայունացնելու համար։

• Երբ խողովակաշարի տրամագիծը անհրաժեշտ է փոքրացնել, ուղիղ խողովակի հատվածի և թեքված խողովակի երկարությունը նույնպես պետք է համապատասխանի աղյուսակ 1-ի պահանջներին։

• Ճնշման և ջերմաստիճանի շտկումից հետո, ճնշման և ջերմաստիճանի չափման անցքերը տեղադրեք դիագրամում նշված դիրքերին համապատասխան՝ ջերմաստիճանի և ճնշման ճշգրիտ փոխհատուցումն ապահովելու համար։

• Ընտրեք տեղադրման այնպիսի վայր, որը հնարավորինս նվազագույնի կհասցնի մեխանիկական թրթռումը կամ հարվածը։ Եթե խողովակաշարի թրթռումը զգալի է, անհրաժեշտ է տեղադրել խողովակաշարի հենարաններ և ամրացնող սարքեր։

• Բարձր ջերմաստիճանի խողովակաշարի վրա հոսքաչափ տեղադրելիս անհրաժեշտ է ավելացնել մեկուսացման շերտ՝ ջերմային ճառագայթման կողմից էլեկտրոնային բաղադրիչների վրա ազդեցությունը կանխելու համար։

• Հոսքաչափը պետք է հուսալիորեն հողանցված լինի՝ 10 օհմ-ից պակաս հողանցման դիմադրությամբ՝ էլեկտրաստատիկ խանգարումներից խուսափելու համար։

Ջերմային գազի հոսքաչափի (սեղմված օդ) տեղադրման և չափման պահանջները

Ջերմային զանգվածային հոսքի չափիչի տեղադրում սեղմված օդի չափման համար

Տեղադրման մեթոդի ընտրություն

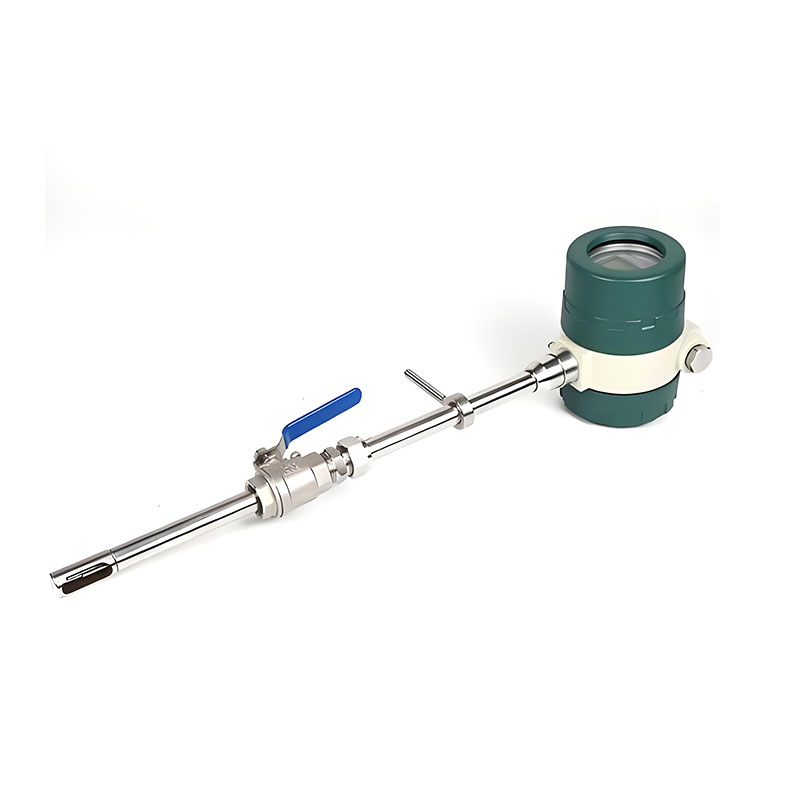

Ներդրման տիպի սեղմված օդի հոսքի չափիչ

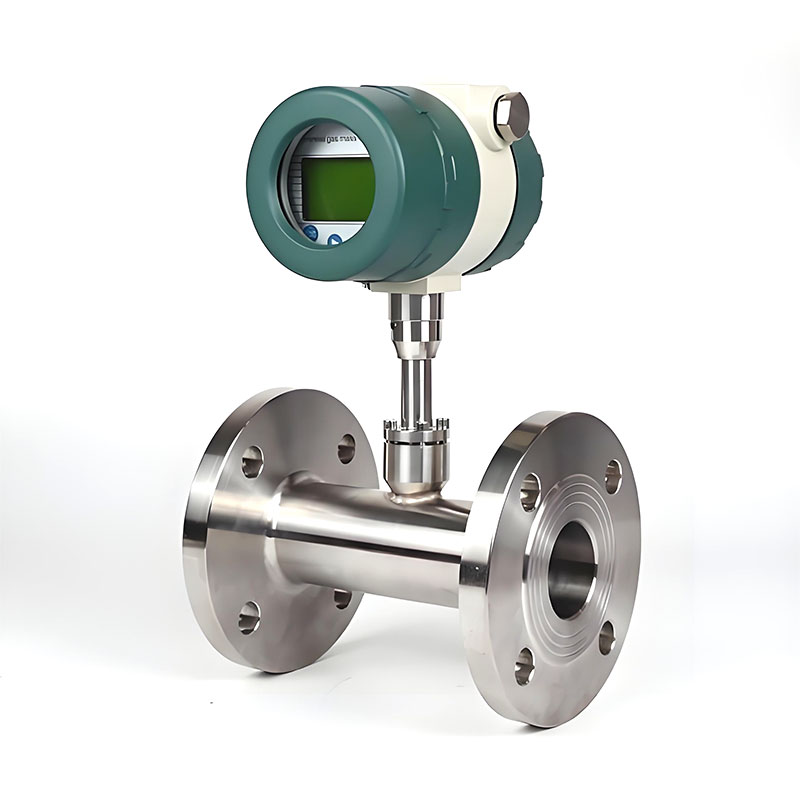

Գծային տիպի սեղմված օդի հոսքի չափիչներ

Երբ խողովակաշարի անվանական տրամագիծը ≤ DN50 է, նախընտրելի է խողովակաշարի տեղադրումը՝ սեղմող միացման, թելային կամ եզրային միացման մեթոդների ընտրովի կիրառմամբ։ Երբ սեղմված օդի խողովակաշարի անվանական տրամագիծը մեծ է DN50-ից (2 դյույմ), նախընտրելի է ներդրման տիպի ջերմային զանգվածային հոսքաչափի տեղադրումը, և կարելի է ընտրել թելային կամ եզրային միացման մեթոդները։

Եթե ​​տեղում տեղադրվող խողովակաշարը տեղադրված է, և տեղադրման համար եզրագիծ չի պահվել, կարող է օգտագործվել տեղադրման տարբերակը։ Պատվիրելիս արտադրողին պետք է հստակ բացատրվեն տեղում աշխատանքային պայմանները։

 Ներարկման տեղադրման քայլերը.

• Խողովակաշարի վրա բացեք Ø 20 տրամագծով անցք (զոնդի տրամագիծը՝ Ø 19):

• Եռակցեք եռակցման հիմքը, որը տրամադրվում էsilverinstruments.comխողովակաշարի բացման դիրքին;

• Տեղադրեք օդի հոսքաչափի զոնդը խողովակաշարի մեջ, և տեղադրման խորությունը կարող է ընտրվել խողովակաշարի ներքին տրամագծի 1/2-ի վրա՝ տեղանքի պայմաններից ելնելով։

• Գնդիկավոր փականներով սեղմված օդի ջերմային զանգվածի հոսքի չափիչի դեպքում գնդիկավոր փականները պտուտակեք եռակցված հիմքի մեջ՝ ամրացումն ավարտելու համար:

Սեղմված օդի հոսքի չափման հատուկ պահանջներ

Ջերմային գազի հոսքաչափերը ունեն հստակ պահանջներ սեղմված օդի միջավայրի վիճակի համար՝ չափման ճշգրտությունն ու սարքի ծառայության ժամկետն ապահովելու համար.

Չորության պահանջը.Սեղմված օդը պետք է մանրակրկիտ չորացվի և զտվի՝ հոսքաչափի մեջ հեղուկ ջրի, յուղի մշուշի կամ կոնդենսատի ներթափանցումը կանխելու համար: Հեղուկ միջավայրը կարող է կպչել ջերմային սենսորների մակերեսին՝ փոխելով դրանց ջերմահաղորդականության բնութագրերը, ուղղակիորեն առաջացնելով չափման աղավաղում և նույնիսկ սենսորների մշտական ​​​​վնաս:

Մաքրության պահանջը.Սեղմված օդը պետք է հեռացնի պինդ մասնիկները, փոշին և այլ խառնուրդներ՝ կանխելու համար դրանց նստեցումը զոնդի և սենսորի վրա, ինչը կազդի ջերմափոխանակման արդյունավետության վրա և կխուսափի խողովակաշարի տեղային խցանումից։

Աշխատանքային պայմանների կայունությունը.Չափման կետերը պետք է ընտրվեն որքան հնարավոր է շատ խողովակաշարի հատվածներում՝ փոքր ճնշման և ջերմաստիճանի տատանումներով, որպեսզի խուսափենք չափման կրկնելիության նվազումից՝ սեղմված օդի վիճակի հաճախակի փոփոխությունների պատճառով։

Խողովակների ուղիղ հատվածների պահանջները

Սեղմված օդի չափման ճշգրտությունն ու կրկնելիությունն ապահովելու համար, վերին հոսանքի միջամտության տեսակի համաձայն, անհրաժեշտ է բավարարել հետևյալ ուղիղ խողովակների երկարությունները (խողովակաշարի ներքին տրամագծի D բազմապատիկներով).

Վերին հոսանքի միջամտության տեսակը՝ Վերին հոսանքի ուղիղ խողովակի հատված A, ներքևի հոսանքի ուղիղ խողովակի հատված B

Տեղադրման ընթացքում առաջնահերթություն պետք է տրվի այնպիսի տեղանքի ընտրությանը, որը հեռու է խանգարման աղբյուրներից, ինչպիսիք են փականները, ծալքերը և կարգավորող փականները՝ հեղուկի արագության կայուն բաշխումն ապահովելու համար։

Էլեկտրական միացում

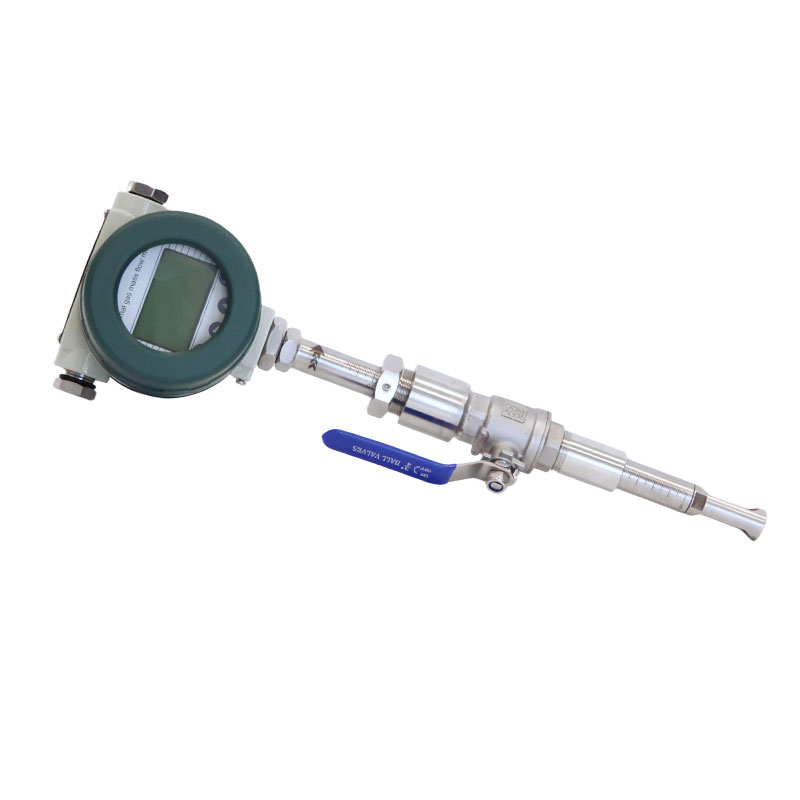

[[TAG_7]Ամբողջական էկրան

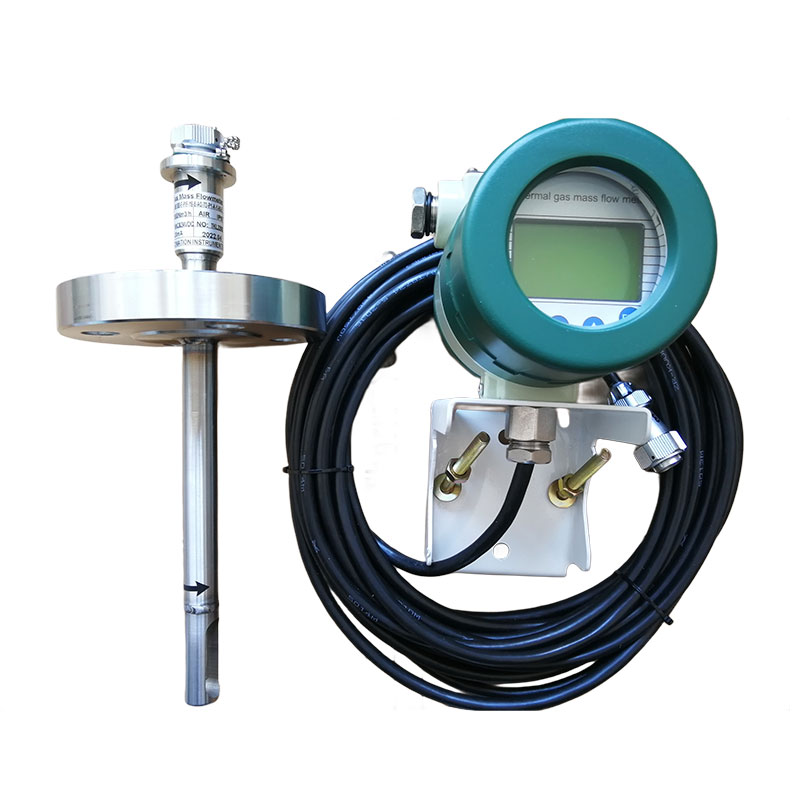

[[TAG_18]Հեռակառավարվող ցուցադրում
