Բաց `փաթեթի ստուգումներ Նախքան հոսքի հաշվիչները տեղադրելը, ստուգեք, արդյոք գործիքները ֆիզիկական վնաս են `սխալ գործողությունների պատճառով: Տեղեկացրեք արտադրությանը, եթե որևէ վնաս կա:
1. Էլեկտրամագնիսական հոսքի հաշվիչի առաքում
Խնդրում ենք նկատի ունենալ, որ գործիքները մոնտաժային դաշտ հասցնելիս:

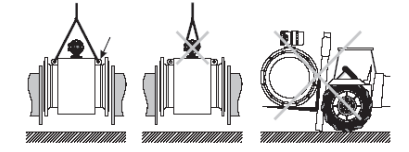

Կցաշուրթի հոսքի հաշվիչը (≤DN 450 ［18 ”) առաքելիս օգտագործեք վերելակի գոտին և ամրացրեք դիրքը երկու եզրով: Շղթաները արգելվում են պատյանները քայքայելու պատճառով:
Arnգուշացում
Մագնիսական ջրաչափի ինքնահոս կենտրոնը կարող է ավելի բարձր լինել, քան վերելակի գոտու բարձրացման կետերը: Եթե հոսքի գործիքը սահում է, դա վնասվածքներ կհանգեցնի: Խնդրում ենք համոզվել, որ առաքման ընթացքում սահելը և պտտումը չեն հայտնվի:
Չափ ≤DN 450 ［18 ”］ Կցաշուրթի տեսակը Հոսքի հաշվիչի մատակարարում Միացման տուփը չի կարող օգտագործվել հոսքի հաշվիչը բարձրացնելու համար, մագնիտոֆոնների վրա բարձրացնող օղակների միջոցով և հոսքի հաշվիչը դեպի խողովակաշարերը կողմնորոշելը:
Զգուշություն!
Մի շարժեք հոսքի հաշվիչը, օգտագործելով Fork lift- ը, այն կարող է ջախջախել պատյանն ու վնասել ներքին ոլորունները:
Հոսքի հաշվիչ Չափ> 450 ［18 ”］ Կցաշուրթի տեսակը Flowրաչափի մատակարարում Հոսքի հաշվիչը պետք է դրվի հիմքի կամ աջակցության վրա
Զգուշություն!
Հոսքի հաշվիչը չի կարող կողմնորոշվել պատյանով, հակառակ դեպքում դա վնաս կհասցնի ներքին ոլորուններին:
Մոնտաժման պահանջներ Մոնտաժելիս խնդրում ենք ապահովել հետևյալ կետերը.
- Հոսքի ուղղությունը պետք է համապատասխանի հոսքի հաշվիչի սլաքի ուղղությանը (եթե առկա է)
- Կցաշուրճի պտուտակները պահվել են առավելագույն մոմենտ ստեղծելու աստիճանի համար:
- Մեխանիկական սթրեսը (շրջադարձը, թեքումը) չպետք է գոյություն ունենա, երբ մոնտաժային, զուգավորվող եզրերը պահում են առանցքային սիմետրիկ և զուգահեռ, պետք է օգտագործել պատշաճ միջադիրներ:
- Էլեկտրամագնիսական հոսքի հաշվիչ Շապիկները չպետք է տարածվեն հոսքի տարածքի վրա, հակառակ դեպքում հոսքի հոսքը ստեղծվում է և ազդում է հոսքի հաշվիչի ճշգրտության վրա:
- Խողովակից ցանկացած ուժ չպետք է ազդի հոսքի հաշվիչի վրա:
- Հոսքի հաշվիչի ցուցադրումը պետք է ուղղված լինի դեպի օգտագործողները
- Մալուխի մուտքերի պաշտպանիչ վարդակից հեռացնելը թույլատրվում է միայն լարերը միացնելիս:
- Հեռակառավարման մագ ջրաչափի փոխարկիչը պետք է տեղադրվի մի վայրում, որտեղ զերծ է թրթռումից:
- Հոսքի հաշվիչի փոխարկիչը պետք է զերծ լինի արևի ուղղակի փայլից: (Երանգը պարտադիր է)
Հոսքի հաշվիչի տեղադրում Ընտրելով մոնտաժային տեղը- Խողովակի մեջ բացասական ճնշումից խուսափելու վայր ընտրելը:
- Ընտրելով այն վայրը, որտեղ մոտակայքում չկա շարժիչ, տրանսֆորմատոր, հզոր էլեկտրամագնիսական սարքավորումները կարող են առաջացնել էլեկտրական խանգարումներ:
- Խառը փուլային միջավայրը չափելիս հոսքի հաշվիչները չպետք է տեղադրվեն մի վայրում, որտեղ տարանջատվում է խառը փուլը:
- Երբ շրջակա միջավայրի ջերմաստիճանը -25 ° C ~ + 60 ° C միջակայքում է, ավելի լավ է խուսափել արևի ուղղակի փայլից:
- Տեղադրելով այն տեղը, որտեղ զերծ է թրթռումից կամ փոքր ցնցումից, եթե առկա է ուժեղ թրթռում, անհրաժեշտ է ամրագրել աջակցությունը հոսքի հաշվիչի առաջ և հետո:
- Peratերմաստիճանի խոնավությունը պետք է լինի 5% ~ 9% -ի սահմաններում
- Խուսափվում է ուղղակի անձրևից և սուզվելուց:
Ուղիղ խողովակի պահանջը. (D հոսքի հաշվիչի ներքին տրամագիծն է) Էլեկտրամագնիսական հոսքի հաշվիչները ցածր պահանջարկ ունեն ուղիղ խողովակի համար հոսքաչափերից առաջ և հետո, հոսքի դիմադրության կցամասեր, ինչպիսիք են 90 ° անկյուն, T կցամասեր, ռեդուկտորներ, լրիվ բաց փական և այլն, պետք է ունենան 5D հեռավորություն էլեկտրոդների առանցքից (ոչ սենսորների հարթություն); 10D հեռավորությունը հոսանքին հակառակ ուղղությամբ պահանջվում է, եթե առկա են տարբեր բացող փականներ (օրինակ ՝ կարգավորող բացող փական): Սովորաբար հոսքի հաշվիչի ներքևում պահանջվում է 3D ուղիղ խողովակ:
Տե՛ս հետևյալ նկարը.
Խառը միջավայրը չափելիս խառը կետերը պետք է ունենան հոսքի հաշվիչից 30 Դ հեռավորություն, տե՛ս հետևյալ նկարը
Տեղադրման վայրը և հեղուկների ուղղությունը Էլեկտրամագնիսական ջրի հոսքի հաշվիչը կարող է լինել հորիզոնական, ուղղահայաց կամ սահիկով տեղադրված:
Հորիզոնական մոնտաժման ժամանակ մագետր էլեկտրոդների առանցքը պետք է լինի հորիզոնական, որպեսզի խուսափեն էլեկտրոդները հեղուկի պղպջակից կարճ ժամանակում մեկուսացումից, ինչպես նաև խուսափեն էլեկտրոդները ծածկող նստվածքներից: Սենսորը չպետք է տեղադրվի ամենաբարձր կետում `խողովակում օդի կուտակումից խուսափելու համար:
Երբ մագնիսական հոսքի հաշվիչը ուղղահայաց տեղադրվում է, հոսքի ուղղությունը պետք է լինի դեպի վեր, այն կարող է ունենալ հետևյալ արժանիքները: Երբ հոսք կամ փոքր հոսք չկա, հեղուկների ծանր պինդ մարմիններն ընկնում են, և ճարպային նյութերը պետք է հեռու լինեն էլեկտրամագնիսական հոսքի հաշվիչի էլեկտրոդների տարածքից: Մասնիկ-հեղուկի երկու փուլային հեղուկները չափելու ժամանակ, ինչպիսիք են խառնուրդը, խառնուրդը, ուղղահայաց ամրացումը կարող է խուսափել նստվածքներից անհավասար քերծումից: Ինչպես ցույց է տալիս նկարը: Չափիչ խողովակը պետք է լցված լինի հեղուկով և պետք է առկա լինի հետադարձ ճնշում: Բացասական ճնշումից (ծածկոցները վնասելուց) խուսափելու համար էլեկտրամագնիսական հոսքի հաշվիչը չպետք է տեղադրվի պոմպի մուտքում, խորհուրդ է տրվում ելք: Հոսքի հաշվիչը տեղադրելու ժամանակ սահող սարքը պետք է տեղադրվի շարժվող խողովակի մեջ. Հոսքի հաշվիչը բաց լիցքաթափող խողովակում տեղադրելու ժամանակ հաշվիչը պետք է տեղադրվի ավելի ցածր տեղում:
Առաջարկվում են սենսորների հոսանքն ի վար հոսող հոսանքի և փականների փականներ
Հորատանցքում հորատիչի տեղադրման եղանակը
Էլեկտրական էլեկտրալարեր և հիմնավորում
Հոսքի հաշվիչի հիմնավորման պահանջը
Հոսքաչափը, Միջինը և խողովակաշարը պետք է լինեն նույն էլեկտրական ներուժի մեջ, որը հիմնավորված է: Իշտ հիմնավորումը անհատապես հիմնավորված է սենսորի կողմում, հեռավոր տարբերակի փոխարկիչը միանում է նույն կետում: Գետնին դիմադրություն <10Ω, հիմնավորող մետաղալարն է BRV-16: Անպատշաճ հիմնավորումը կարող է հանգեցնել աննորմալ աշխատանքի:
Երբ Մագնիսական հոսքի հաշվիչը տեղադրվում է մետաղական խողովակի և խողովակի մեջ, առանց որևէ ծածկույթի, տես տե՛ս հիմնավորման հետևյալ նկարը:
Երբ մագնիսական հոսքի սենսորը տեղադրվում է ՊՎՔ խողովակների կամ շարված մետաղական խողովակի մեջ, տե՛ս հետևյալ նկարը.
Կաթոդիկ պաշտպանության պաշտպանիչ խողովակում ջրի հոսքի տվիչը տեղադրելու ժամանակ տե՛ս հիմքի հետևյալ պատկերը.
Կաթոդիկ պաշտպանական խողովակում էլեկտրամագնիսական հոսքի սենսորը տեղադրելու ժամանակ հիմնավորող լարերը պետք է անցնեն սենսորը և կամրջեն միմյանց երկու եզրերը և մեկուսացնեն կաթոդային պաշտպանության հոսանքը և մագ հոսքի տվիչը:
