Gasերմային զանգվածի հոսքի հաշվիչը օգտագործվում է գազը չափելու համար, ինչպիսիք են օդը, սեղմված օդը, բիգասը, LPG- ն և այլն: Այս հոդվածում հիմնականում խոսվում է ջերմային զանգվածի հոսքի հաշվիչի տեղադրման մասին տեղեկատվության մասին:

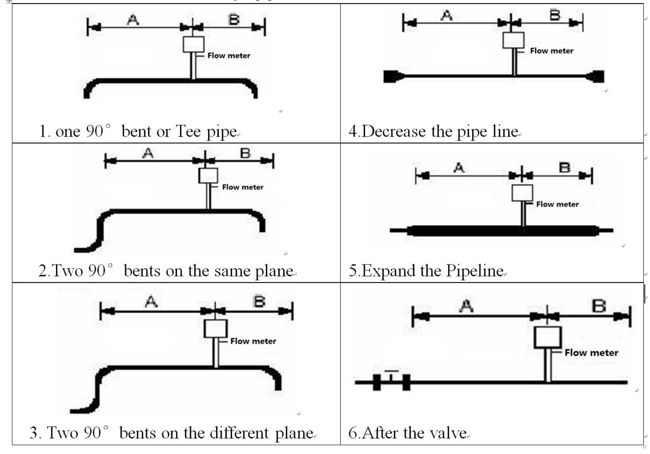

Ստորև բերված են խողովակների ուղիղ գծերի որոշ դեպքեր.
Massանգվածային հոսքի հաշվիչի տեղադրման նկարներ
|
No. |
A-Upstream straight Length needed |
B-DownStream Straight length needed |
|
1 |
15D |
5D |
|
2 |
20D |
5D |
|
3 |
40D |
10D |
|
4 |
15D |
5D |
|
5 |
30D |
10D |
|
6 |
40D |
5D |
Եթե գազատարների ուղիղ երկարությունը հնարավոր չէ բավարարել դաշտի սահմանափակման պատճառով, ապա վերջնական օգտագործողները կարող են գազի ուղղիչ սարքեր դիտարկել `խնդիրը լուծելու համար:
Երբ ուղիղ երկարությամբ բավականաչափ երկար խողովակներ չկան, և խողովակների գծերի վրա կան ծռված կամ փականներ, տեղադրման վերաբերյալ խորհուրդ ստանալու համար խնդրում ենք հարցնել ջերմային զանգվածի հոսքի հաշվիչի արտադրությունը:
1. depthերմային հոսքի հաշվիչի զոնդ տեղադրելու համար անհրաժեշտ խորությունը անհրաժեշտ է
Օդը անցնում է խողովակաշարերում. խողովակի տարբեր կետերում օդի արագությունը տարբեր է: Գազի հոսքի մակարդակը խողովակի պատին մոտ ավելի դանդաղ է, քան խողովակի կենտրոնում: Massերմային զանգվածի հոսքի հաշվիչ, որն իրականում հայտնաբերում է գազի արագության սենսորը; հոսքը հավասար է խողովակի հատվածային տարածքին բազմապատկել հոսքի արագությունը:
Q = SV
S1 = πR2
S2 = աբ
S = խողովակի հատվածի տարածքը
R = կլոր խողովակի շառավիղը
a, b = քառակուսի խողովակի կողմի երկարությունը
V = գազի հոսքի արագություն
Q = զանգվածային հոսք
Massերմային զանգվածի հոսքի հաշվիչը չափում է խողովակաշարի մեկ կետանոց գազի արագությունը. այս կետը պետք է լինի միջին արագության կետը վերը նշված բանաձևը կիրառելիս: Տեղադրման ժամանակ սենսորը պետք է տեղադրվի միջին արագության կետին:
2. Նախագծման ստանդարտի համաձայն, SRK-100 ջերմային զանգվածի հոսքի հաշվիչը պետք է տեղադրի հետևյալը.
Երբ բավական երկար ուղիղ խողովակներ կան, կամ խողովակի տրամագիծը ＞ 50250 է, սենսորը պետք է լինի խողովակաշարի մեջ:
Երբ ուղիղ խողովակը կարճ է կամ խողովակի տրամագիծը≤Ø250, սենսորը պետք է լինի խողովակաշարի ½ հատվածում:
3. Տեղադրման տեսակը և հանել
1) խողովակաշարի վրա բացեք Ø20 անցք, եռակցեք խուլ հիմքը, խուլը կտրամադրվի արտադրության կողմից:
2) Գնդիկավոր փականը կտրամադրվի արտադրության կողմից `գազի արտահոսքից խուսափելու համար:
1. Շատ դեպքերում ոլորված զույգ մալուխը կարող է օգտագործվել էլեկտրաէներգիա մատակարարելու համար:
2. Sheild մալուխը կարող է նաև օգտագործվել, օրինակ `3 × 33 / 0.2 կամ RVVP: Հիմնական մետաղալարը պետք է լինի Ø0.5-ից բարձր:
3. Մալուխը գործիքներին միացնելիս մալուխը պետք է ավելի ցածր լինի, որպեսզի ջուրը չհոսի հոսքի մետր:
4. Նախկին հոսքաչափի համար պետք է օգտագործել նախկին ճկուն խողովակները. մալուխի OD- ն պետք է համապատասխանի մալուխային խցուկների ID- ին: Կնքող միջադիրը պետք է տրամադրվի գործարանի կողմից:
1) Բնակարանը չի կարող միանալ ներքին շղթային, այլ լարերը:
2) Սնուցման աղբյուրը կարող է լինել անջատիչ էլեկտրամատակարարում:
|
|
|
Compact Thermal Mass Flow meter Wiring |
|
|
|

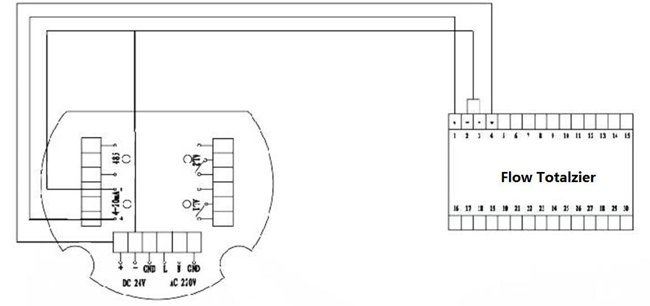

Remote Type Thermal Mass Flow meter Wiring |
|
Red-Red |
Power supply+ |
|
Black-Black |
Power supply- & meter 4-20mA outputnegative(-) |
|
White-White |
meter 4-20mA output positive(+) |
Հեռավոր տիպի ջերմային զանգվածի հոսքի հաշվիչը 3 լարային համակարգ է, որոնցից երկուսը էլեկտրամատակարարման համար են, մեկը ազդանշանի թողարկման համար:
