Գազային տուրբինի հոսքաչափը միավորում է գազի տուրբինի հոսքի սենսորը և գազի հոսքի ամբողջացումը մեկ մարմնում: Silver Automation Instruments- ի հիմնական տեխնիկական կատարումները հասել են միջազգային մակարդակի: Գազային տուրբինի հոսքաչափը օգտագործվում է նավթային, քիմիական, էլեկտրական էներգիայի, մետաղագործության արդյունաբերության մեջ, կաթսայում, գազի հաշվառման մեջ, գազի ճնշման կարգավորիչ կայանում և գազի հաշվիչում պահառության փոխանցման համար:

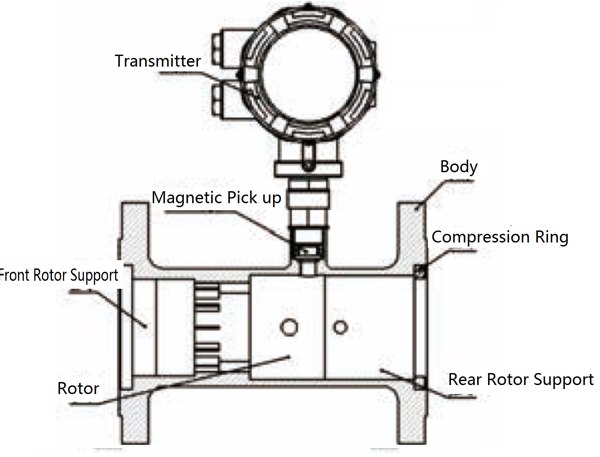

Երբ օդի հոսքը հոսում է հոսքաչափի մեջ, այն նախ անցնում է հատուկ կառուցվածքավորված ուղղիչի միջով և արագանում: Հեղուկի ազդեցության տակ տուրբինի շեղբը անկյան տակ է հեղուկի հոսքի ուղղությամբ: Այս պահին տուրբինը առաջացնում է ռոտացիոն պահ, և տուրբինը սկսում է պտտվել դիմադրողական մոմենտը և շփման մոմենտը հաղթահարելուց հետո: Երբ պահերը հասնում են հավասարակշռության անկյունին, պտտման արագությունը կայուն է, և տուրբինի պտտվող անկյունային արագությունը գծային է հոսքի արագության հետ: Պտտվող հաղորդիչ սկավառակի մագնիսը պարբերաբար փոխում է էքսցենտրիկի դժկամությունը, դրանով իսկ հեղուկի հետ հոսքի հոսքի հոսք հարուցելով սենսորի երկու ծայրերում: Theարկերակային ազդանշանը, որը ուժեղացված է, զտված, ձևավորված և այնուհետև ուղարկվում է փոխարկիչ ՝ մշակման համար, իսկ տոտալիտայզերը ուղղակիորեն ցույց է տալիս հեղուկի ծավալի հոսքը և ծավալը:

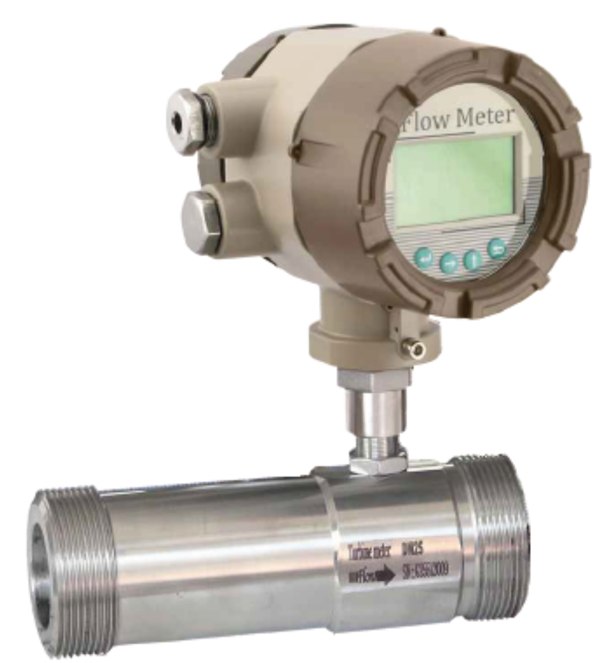

Թելի միացման գազի տուրբինի հոսքի հաշվիչ

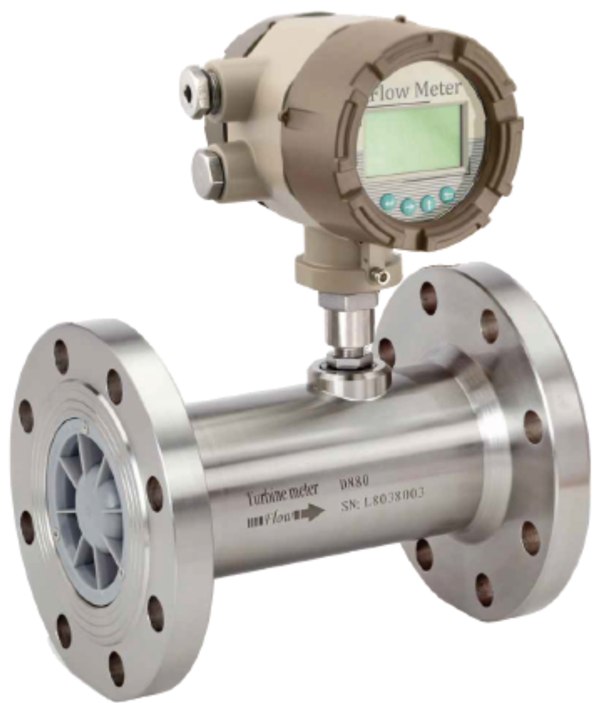

Կցաշուրթի միացում Գազային տուրբին Հոսքի հաշվիչ
|
Size (mm) |
Normal Flow Range (m3/h) |
Max Pressure Loss (Kpa) |
|
|
20 |
S |
2-20 |
1.5 |
|
25 |
S |
4-40 |
1.5 |
|
40 |
S |
6-65 |
1.5 |
|
50 |
S1 |
7-70 |
1.2 |
|
S2 |
10-100 |
1.4 |
|
|
80 |
S1 |
13-250 |
1.0 |
|
S2 |
20-400 |
2.0 |
|
|
100 |
S1 |
20-400 |
1.0 |
|
S2 |
32-650 |
1.5 |
|
|
150 |
S1 |
50-1000 |
1.0 |
|
S2 |
80-1600 |
2.0 |
|
|
200 |
S1 |
80-1600 |
0.8 |
|
S2 |
130-2500 |
1.5 |
|
|
250 |
S1 |
130-2500 |
0.8 |
|
S2 |
200-4000 |
2.0 |
|
|
300 |
S |
200-4000 |
1.0 |
|
350 |
S |
400-8000 |
1.5 |
|
400 |
S |
650-13000 |
2.0 |
|
Accuracy |
1.5%（1.0%is available upon request） |
||
Նշում. Pressնշման առավելագույն կորուստը առավելագույն հոսքի կետում աշխատելիս օդի հոսքի հաշվիչի ճնշման կորուստ է, միջինը `օդը նորմալ ջերմաստիճանում:
|
Medium |
Clean gas at low or middle flow rate |
||
|
Standard |
Measurement of gas flow in closed pipes-Turbine flowmeter (GB/T1 8940-2003) |
||
|
Size& Process Connection |
Flange |
Stainless steel body |
DN20-DN300 |
|
Carbon steel body |
DN350,DN400 |
||
|
Thread |
Stainless steel body |
DN20,DN25,DN40,DN50 |
|
|
Flange Standard |
Standard |
GB/T9113-2000 |
|
|
Option |
ANSI, JIS ,DIN |
||
|
Thread |
Standard |
BSPP(male) |
|
|
Option |
BSPP(F),NPT.,etc |
||
|
Connection |
Material |
Size |
Normal Pressure Rating |
Option |
|
Flange |
Stainless steel |
DN20-DN100 |
1.6Mpa |
≤6.3Mpa |
|
DN150-DN200 |
≤4.0Mpa |
|||
|
DN250-DN300 |
≤2.5Mpa |
|||
|
Carbon steel |
DN250-DN400 |
- |
||
|
Thread |
Stainless steel |
DN20-DN50 |
≤4.0Mpa |
|
Type |
Body |
Rotor |
|
|
Thread |
304 Stainless steel (DN20-DN50) |
Aluminium alloy |
|
|
Flange |
304 Stainless steel (DN20-DN300) |
Carbon Steel (DN350,DN400) |
|
Նշում:
Ուղղիչ նյութ. DN20-DN150, ABS, DN200 Ձուլված ալյումինե խառնուրդ
Գազաչափի փոխանցիչ տան պատյան. Ալյումինե ձուլածո խառնուրդ
|
Power Supply |
DC24V |
3.6Vlithium battery |
|
Consumption |
< 2W |
< 700μA |
|
Protection level |
IP65 |
|
|
Explosion Proof |
Exd IICT6 Gb |
|
|
Electrical Port |
M20*1.5 (F) |
|
|
Calibration Condition |
Calibration Equipment |
1.Master Meter calibrationfacility 2.Sonic nozzle gas flow calibrationfacility 3.Bell prover gas calibration facility |
|
Environment |
Temperature: 20℃ |
|
|
Relative Humidity: 75% |
||
|
Operation |
Medium temperature: -20 ~80℃ Atmospheric pressure: 86Kpa-106Kpa Environmenttemperature:-20 ~60℃ Relative Humidity5%-90% |
|
