Դիաֆրագմային չափիչներ կոռոզիոն և մածուցիկ կիրառությունների համար

Ներածություն դիաֆրագմայի ճնշման չափիչների կիրառություններին

Քիմիական արտադրության գործընթացում ճնշումը կարևոր պրոցեսային պարամետրերից մեկն է, որը հաճախ անհրաժեշտ է չափել: Պրոցեսային միջավայրի բազմազան տեսակների և բարդ հատկությունների պատճառով, ինչպիսիք են կոռոզիան, մածուցիկությունը, հեշտ պնդացումը, բյուրեղացումը և այլն, ճնշման չափումը դժվարացել է: Ավելին, պրոցեսային միջավայրի հոսանքի որոշակի տարածքներում, օրինակ՝ պոմպից հետո, հաճախ առաջացող տարբեր աստիճանի տատանումների պատճառով այն նաև ազդում է ճնշման չափման վրա: Լրացուցիչ տեղեկություններ՝ [Ինչո՞ւ են մեզ անհրաժեշտ դիաֆրագմային կնիքներ ճնշման չափիչների կամ փոխանցիչների համար]:


Այս դեպքերում, վերը նշված միջոցառումներից բացի, սովորաբար անհրաժեշտ է ավելացնել «մեկուսացման բաք» կամ «բուֆերային բաք» սարքեր, կամ ավելացնել «գոլորշու հետևման» (կամ «էլեկտրական հետևման») մեկուսացում, կամ օգտագործել « դիֆրագմայի ճնշման չափիչներ »։ Սակայն, շատ դեպքերում, խնդիրը դեռևս չի կարող լուծվել։

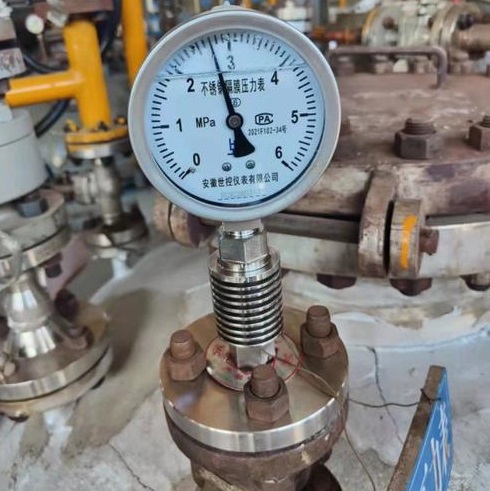

Ինչու՞ ընտրել դիաֆրագմային ճնշման չափիչներ:

Այս համապարփակ ուղեցույցը ներկայացնում է «դիաֆրագմայի ճնշման չափիչ» կոչվող ճնշման չափիչի մի տեսակ, որն առաջարկում է լայն հարմարվողականություն և կարող է վերացնել վերը նշված տարբեր գործոններից առաջացած դժվարությունները: Այն կազմված է սովորական Բուրդոնի խողովակային ճնշման չափիչից և մեկուսիչ դիաֆրագմայի խցիկից, կամ կարող է կազմված լինել սովորական էլեկտրական կոնտակտային ճնշման չափիչից կամ էլեկտրական հեռահաղորդման ճնշման չափիչից և մեկուսիչ դիաֆրագմայի խցիկից: Լրացուցիչ տեղեկություններ՝[ 3 իրավիճակներում, երբ անհրաժեշտ են դիաֆրագմայի կնքման ճնշման չափիչներ]

Հիմնական կիրառությունները ներառում են՝

• Քիմիական մշակման մեջ կոռոզիոն միջավայրի չափում
• Բարձր մածուցիկության հեղուկի մոնիթորինգ արտադրության մեջ
• Բյուրեղացող նյութի ճնշման չափում
• Պոմպերից և կոմպրեսորներից հետո թրթռման հակված միջավայրեր
• Բարձր ջերմաստիճանի գործընթացի մոնիթորինգ

Կառուցվածքը և աշխատանքի սկզբունքը

Դիաֆրագմայի ճնշման չափիչի նախագծում և բաղադրիչներ

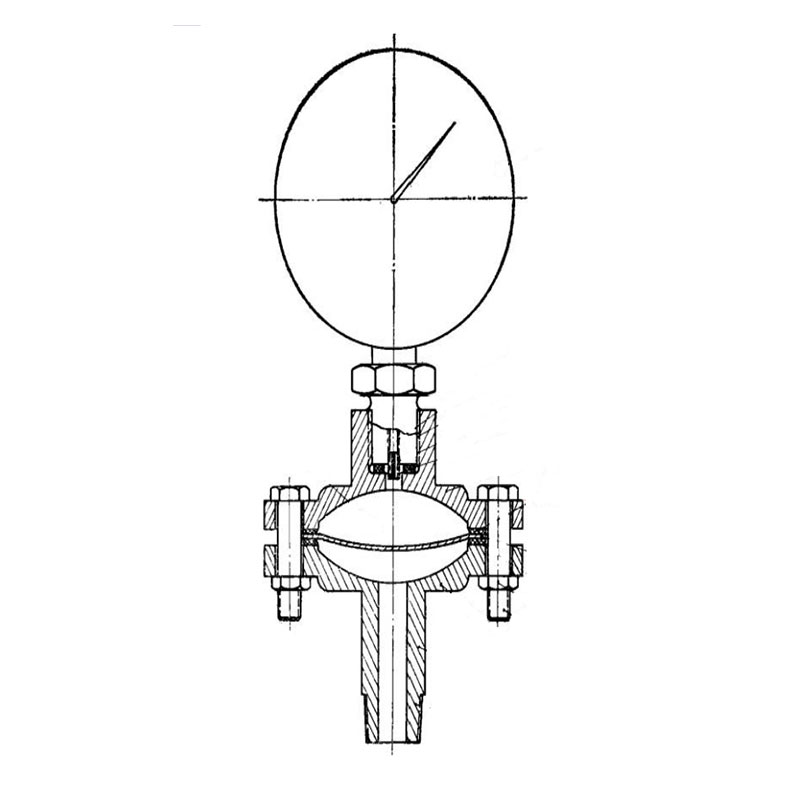

Ինչպես ցույց է տրված նկարում, մեկուսացման դիաֆրագմայի խցիկը կազմված է երկու եզրաձև դիաֆրագմայի խցիկներից՝ վերևում և ներքևում կոր մակերեսներով: Ստորին դիաֆրագմայի խցիկի ստորին ծայրը հագեցած է M20 × 1.5 արտաքին պարուրաձև միացմամբ կամ M15 (այսինքն՝ 1/2") կոնաձև խողովակային պարուրաձև միացմամբ, M25 (այսինքն՝ 1") կոնաձև խողովակային պարուրաձև միացմամբ, որպեսզի այն անմիջապես միացվի տեխնոլոգիական փականին: Այս միացման վերին հատվածի արտաքին կողմը վեցանկյուն է, ինչը հեշտացնում է տեղադրման և հեռացման աշխատանքները:

Հիմնական բաղադրիչներ՝

• Վերին և ստորին միջադիրներ (6, 8): Ներքին շրջանակի եզրը, որը շփվում է դիաֆրագմայի (7) հետ, պետք է կլորացվի, որպեսզի կանխվի թաղանթի կտրումը միջադիրի սուր եզրով:
• Վերին միջերես (12): Դիաֆրագմայի խցիկի վերին ծայրում կա M20 × 1.5 ներքին թելային միջերես, որի արտաքին կողմում կա վեցանկյուն ձև, որն օգտագործվում է ճնշման չափիչը (15) միացնելու համար: Միջերեսի ներքևի մասում կա կնքող միջադիր (10):
• Հաստատուն անցքով խողովակ (11): Ներքին պարուրակի (13) մի հատվածը փորվում է ճնշման չափիչի ճնշման մուտքի մեջ՝ օգտագործելով M4 × 0.7 կոնաձև ծորակ, որպեսզի պտուտակվի հաստատուն անցքով խողովակը, որն օգտագործվում է պրոցեսային միջավայրի թրթռումը վերացնելու համար: Հաստատուն անցքով խողովակը պատրաստված է M4 × 10 պտուտակներով՝ 1.0 մմ ներքին տրամագծով փոքր անցքով:

Դիֆրագմայի ճնշման չափիչի շահագործման սկզբունքը
Մեկուսիչ դիաֆրագմայի վերևում գտնվող տարածքը լցված է ճնշման փոխանցման հեղուկով, և չափված միջավայրի ճնշումը դիաֆրագմայի և փոխանցման հեղուկի միջոցով հասնում է Բուրդոնի խողովակի ճնշման չափիչին։

Մեկուսիչ թաղանթը (քիմիական կնիք) կարող է պատրաստվել հետևյալից.

• Կոռոզիայի դիմացկուն մետաղական փայլաթիթեղ
• Մետաղական փայլաթիթեղ, որը պատված է հակակոռոզիոն շերտով
• Պլաստիկ թաղանթ
• Ռետինե թաղանթ

Սեղմման պատճառով թաղանթի պատռվածքը կանխելու համար դրա չափը պետք է բավականաչափ մեծ լինի՝ փոխհատուցելու համար Բուրդոնի ճնշման չափիչ խողովակի ընդհանուր ծավալի փոփոխությունը և խողովակում սեղմված գազի ծավալի փոփոխությունը, որը պայմանավորված է սեղմման դեֆորմացիայով։

Ստանդարտ չափսեր
Նյութի ընտրության հարմարության համար մենք ընտրեցինք դիաֆրագմայի խցիկի չափը՝ 50 միլիմետր (այսինքն՝ 2 դյույմ) տրամագծով խողովակի կցամասի չափս, ուստի դիաֆրագմայի տրամագիծը 78 միլիմետր է, իսկ արդյունավետ աշխատանքային տրամագիծը՝ 62 միլիմետր: Դիաֆրագմայի վերևում և ներքևում գտնվող կնքման միջադիրը 50 միլիմետր տրամագծով խողովակի կցամասի միջադիր է:

Դիաֆրագմայի նյութեր և ընտրության ուղեցույց

Նյութերի համապարփակ հատկությունների աղյուսակ

Հետևյալ աղյուսակում ներկայացված են որոշ դիաֆրագմայի նյութերի հատկությունները և թաղանթի հաստությունը՝ որպես հղում։

Նյութի ընտրության առաջարկություններ

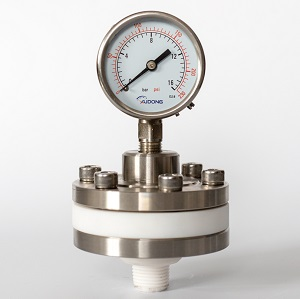

Որպես դիաֆրագմա մենք օգտագործում ենք PTFE թաղանթի մեկ կամ երկու շերտ՝ 0.2 միլիմետր հաստությամբ, կամ PTFE թաղանթի երեք շերտ՝ 0.02 միլիմետր հաստությամբ։ Այս թաղանթից հավաքված դիաֆրագմայի ճնշման չափիչը տեղադրվում է թորման աշտարակի, հումքի պոմպի և հետհոսքի պոմպի վրա՝ ճնշումը չափելու համար։ Թաղանթը հազվադեպ է կոտրվում, և ճնշման չափիչի սխալը դեռևս սկզբնական ճշգրտության մակարդակի սահմաններում է։

Ճնշման փոխանցման հեղուկի պահանջները

Կարևոր ընտրության չափանիշներ

Ճնշման փոխանցման հեղուկի եռման կետը պետք է լինի չափվող միջավայրի ջերմաստիճանից բարձր, և այն պետք է լինի մաքուր և չունենա քայքայիչ շփում ճնշման չափիչի հետ։ Եթե ճնշման փոխանցման հեղուկի եռման կետը ցածր է գործընթացի ջերմաստիճանից, ճնշման չափման գործընթացի ընթացքում փոխանցման հեղուկի կողմից կնքված վիճակում առաջացած հագեցած գոլորշու ճնշումը դառնում է լրացուցիչ ճնշում։ Երբ գործընթացի միջավայրի ճնշումը նվազում է տատանումների պատճառով, մեկուսացման թաղանթը կազդվի այս լրացուցիչ ճնշումից և կպայթի։

Առաջարկվող փոխանցման տուփի հեղուկներ

Գործնականում մենք օգտագործում ենք հետևյալ ճնշման փոխանցման հեղուկները՝

• Գլիցերին՝ 290°C եռման ջերմաստիճանով
• Հեղուկ պարաֆին 340°C եռման ջերմաստիճանով

Այս հեղուկները կարող են բավարար արդյունքների հասնել 90°C-ից մինչև 270°C միջավայրի ջերմաստիճաններում կիրառվելիս։ Դրանից կարելի է տեսնել, որ ճնշման փոխանցման հեղուկի մածուցիկությունը պետք չէ դիտարկել որպես կարևոր գործոն։

Հաստատուն բացվածքով խողովակի տեխնիկական բնութագրերը

Հաստատուն անցքով խողովակի անցքը պետք է հնարավորինս փոքր լինի՝ ճնշումը չնվազեցնելու սկզբունքով։ Մենք օգտագործում ենք 1.0 մմ անցքով հաստատուն անցքով խողովակ, որն ունի լավ հակաթրթռումային ունակություն։

Սկզբնապես կային մի քանի ճնշման չափիչներ, որոնք ենթարկվում էին պրոցեսային միջավայրի ուժեղ տատանումների, և չափիչի ասեղները արագ և զգալիորեն տատանվում էին այնքան, որ ցուցիչները դժվար էր կարդալ անզեն աչքով: Երբ ավելացվեցին հաստատուն անցքերով խողովակներ, ցուցմունքները կայունացան:

Եթե պրոցեսային միջավայրի ճնշումը ենթարկվում է միայն աննշան տատանումների կամ դանդաղ փոփոխությունների, ինչպիսիք են որոշակի տարաների կամ թորման աշտարակների վրա ճնշումը, մշտական անցքերով խողովակները կարող են անհրաժեշտ չլինել։

Տեղադրման և հավաքման ուղեցույցներ

Քայլ առ քայլ հավաքման գործընթաց

Դիաֆրագմայի ճնշման չափիչը հավաքելիս հետևեք հետևյալ կարևոր քայլերին.
1. Նախապես հավաքման համար ամրացրեք դիաֆրագմայի խցիկը մեխանի վրա և մի՛ ամրացրեք ամրացնող պտուտակները։
2. Ճնշման փոխանցման հեղուկը ներարկեք դիաֆրագմայի խցիկի մեջ, որպեսզի հեղուկի մակարդակը համապատասխանի ներքին թելային միջերեսին։
3. Այնուհետև պտուտակեք Բուրդոնի խողովակի ճնշման չափիչը։ Այս պահին դիաֆրագման կսահի ներքև՝ գոգավոր աղեղի տեսքով։
4. Կրկին ամրացրեք բոլոր պտուտակները։ Ամրացման ընթացքում միմյանց դեմ ուղղված երկու պտուտակները պետք է ամրացվեն միասին, այլ ոչ թե մեկ կողմից հաջորդաբար, հակառակ դեպքում օդը կմտնի դիաֆրագմայի խցիկ, և դիաֆրագման կարող է պատռվել։
5. Վերին դիաֆրագմայի խցիկը պետք է սերտորեն կնքված լինի՝ արտահոսքի պատճառով թաղանթի կոտրվելը կանխելու համար:

Հատուկ կիրառությունների տեղադրման նկատառումներ

Բարձր սառեցման կետի միջավայր
Բարձր սառեցման ջերմաստիճան ունեցող միջավայրերի համար, ճնշման չափիչ սարքում խտացման խցանումը կանխելու համար, կոնվեկտիվ ջերմափոխանակման սկզբունքի համաձայն, դիաֆրագմայի ճնշման չափիչ տեղադրելիս, 45 աստիճանի վերև անկյան տակ կամ ուղղահայաց վերև ճնշումը չափելու համար կարող է օգտագործվել 15 միլիմետր (1/2") կամ 25 միլիմետր (1") տրամագծով միացնող խողովակ։
Այս կերպ տեղադրված ճնշման չափիչը չի պահանջում որևէ այլ մեկուսացման միջոց՝ մոտ 80°C պնդացման կետով, 20°C ներքին միջավայրում, և ճնշման գծում կոնդենսացիայի խցանում չկա: Արտաքին պայմաններում -16°C ջերմաստիճանի դաժան ձմեռային պայմաններում օգտագործվում է միայն հանքային բամբակյա մեկուսացում, և ճնշման չափիչը աշխատում է նորմալ:

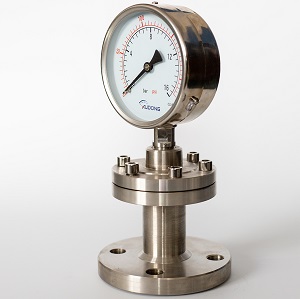

Բարձր մածուցիկություն և աղտոտված միջավայր

Բարձր մածուցիկության և խիստ աղտոտված միջավայրի ճնշումը չափելու համար պարզապես մեծացրեք ստորին դիաֆրագմայի խցիկի միացնող խողովակի և ճնշման չափիչ սարքի միացնող խողովակի չափը։

Բարձր կոռոզիոն միջավայր
Բարձր կոռոզիոն պրոցեսային նյութերի ճնշման չափման համար անհրաժեշտ է միայն, որ ստորին դիաֆրագմայի խցիկի և մեկուսիչ թաղանթի նյութերը համապատասխանեն հակակոռոզիոն շփման պահանջներին: Իր պարզ ձևի և արտադրության հեշտության շնորհիվ ստորին դիաֆրագմայի խցիկը ունի լայն հարմարվողականություն հակակոռոզիոն պահանջների առումով:

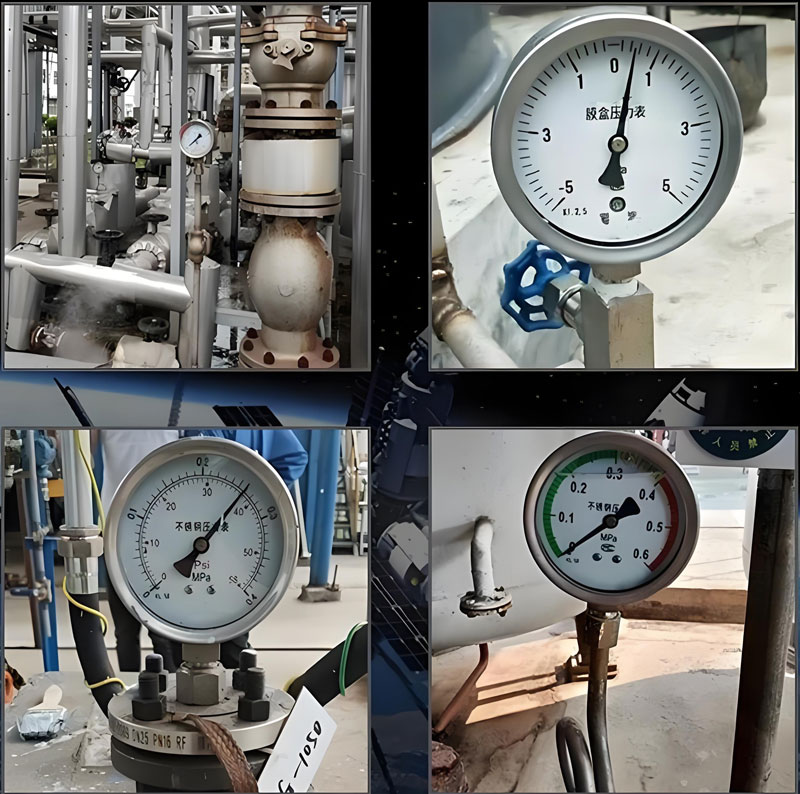

Դիմումներ մարտահրավեր նետող գործընթացային լրատվամիջոցների համար

Դիաֆրագմայի ճնշման չափիչի անընդհատ բացվածքային խողովակի մարման սարքի շնորհիվ, այն կարող է վերացնել պրոցեսային միջավայրի ուժեղ տատանումների ազդեցությունը ճնշման չափման վրա։

Քիմիական մշակման կիրառություններ
Տիպիկ կիրառությունները ներառում են՝

• Թորման աշտարակի ճնշման մոնիթորինգ
• Հումքի պոմպի ճնշման չափում
• Ռեֆլյուքս պոմպի համակարգի մոնիթորինգ
• Ռեակտորի տարայի ճնշման կառավարում
• Կոռոզիոն քիմիական փոխանցման գծեր

Ջերմաստիճանային միջակայքի կիրառություններ
Դիաֆրագմայի ճնշման չափիչ համակարգը կարող է կարգավորել.

• Կրիոգեն կիրառություններ մինչև -20°C
• Բարձր ջերմաստիճանային գործընթացներ մինչև 290°C
• Ջերմային ցնցման պայմաններ՝ հեղուկի ճիշտ ընտրությամբ
• Բյուրեղացող միջավայր, որը կարող է խցանել ավանդական չափիչները

Առավելություններ և օգուտներ

Դիաֆրագմայի ճնշման չափիչի տեխնոլոգիայի հիմնական առավելությունները

Շնորհիվ այն բանի, որ դիաֆրագմայի ճնշման չափիչը բաղկացած է Բուրդոնի խողովակի փոքր-ինչ փոփոխված ճնշման չափիչից և մեկուսիչ դիաֆրագմայի խցիկից, այն առաջարկում է մի քանի հիմնական առավելություններ.

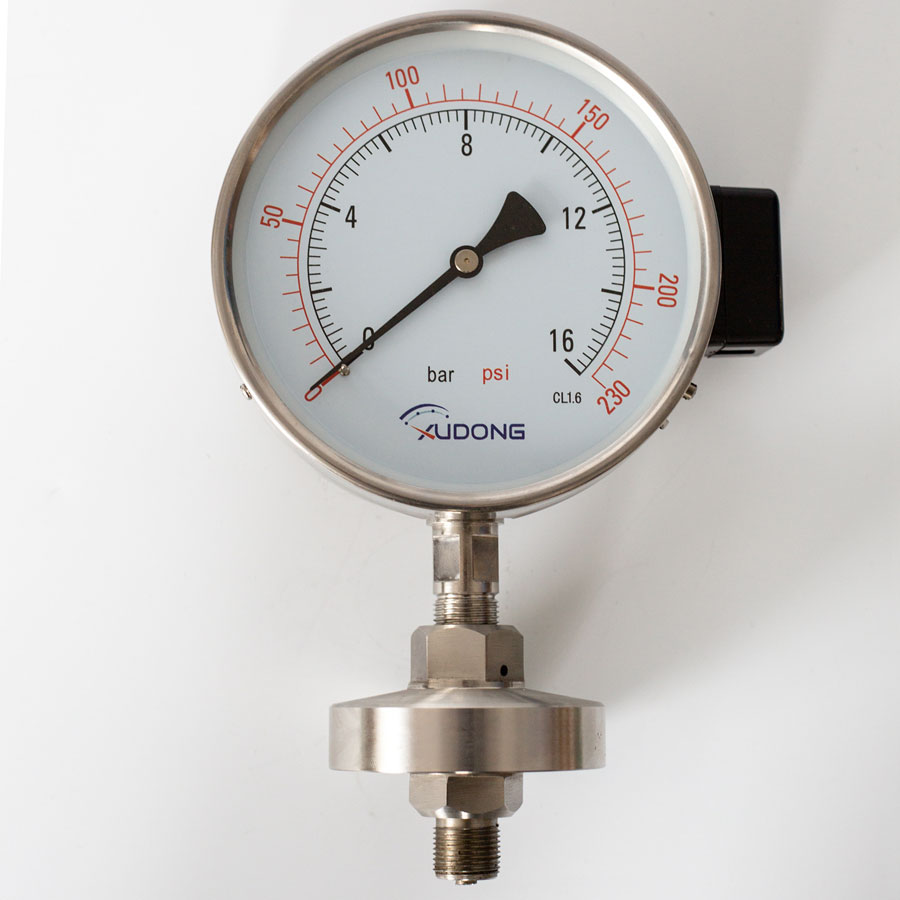

Ճնշման չափման մատչելի գործիքներ

Ծախսարդյունավետություն

• Հեշտ է ձեռք բերել նյութեր և հեշտ է կառուցել
• Մեկուսիչ դիաֆրագմայի խցիկը կարող է արտադրվել ճշգրիտ զանգվածային արտադրության գործընթացներով՝ ցածր գնով։
• Դիաֆրագման հեշտությամբ չի կոտրվում և շատ քիչ նյութ է սպառում

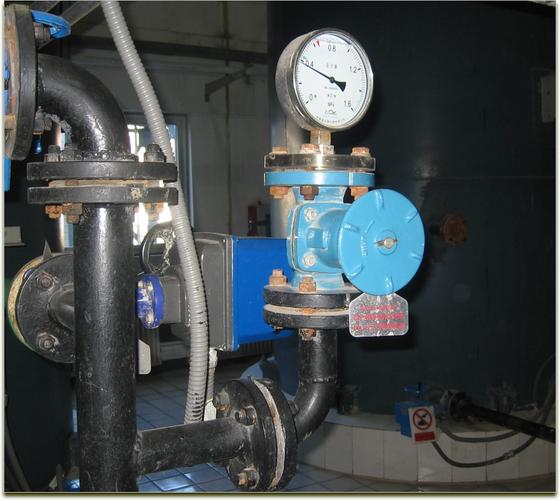

Լայն կիրառելիություն

• Լայնորեն կիրառելի է. քանի դեռ ընտրվում են համապատասխան ստորին դիաֆրագմայի խցիկներ և մեկուսացման թաղանթներ, այն կարող է լայնորեն բավարարել տարբեր պրոցեսային միջավայրերի ճնշման չափման պահանջները։
• Անհրաժեշտ չէ տեղադրել «մեկուսացման բաքեր», «բուֆերային բաքեր» կամ ձեռնարկել այնպիսի միջոցառումներ, ինչպիսիք են «գոլորշու հետևումը» (կամ «էլեկտրական հետևումը»):
• Տեղադրումը և սպասարկումը պարզ են

Հուսալիություն և կատարողականություն

• Վերացնում է թրթռման ազդեցությունը՝ խողովակի անցքերի մշտական մարման միջոցով
• Պահպանում է բազային ճնշման չափիչի սկզբնական ճշգրտության մակարդակները
• Ապահովում է գերազանց քիմիական համատեղելիություն՝ ճիշտ նյութի ընտրության միջոցով
• Համապատասխան փոխանցման հեղուկներով դիմակայում է ծայրահեղ ջերմաստիճաններին

Ընտրության ուղեցույց ձեր դիմումի համար

Ինչպես ընտրել դիաֆրագմայի ճնշման չափիչի ճիշտ կոնֆիգուրացիան

Քիմիական մշակման կիրառությունների համար դիաֆրագմայի ճնշման չափիչ ընտրելիս հաշվի առեք հետևյալ կարևոր գործոնները.

Գործընթացային միջավայրի բնութագրերը

• Քիմիական համատեղելիության պահանջներ (թթուներ, հիմքեր, լուծիչներ)
• Աշխատանքային ջերմաստիճանի միջակայք (կրիոգենից մինչև բարձր ջերմաստիճան)
• Մածուցիկության մակարդակներ (նուրբ հեղուկներից մինչև ծանր յուղեր)
• Բյուրեղացման միտումներ (պնդացման պոտենցիալ)
• Աղտոտվածության մակարդակներ (մաքուրից մինչև խիստ աղտոտված)

Միջավայրի պայմանները

• Թրթռման մակարդակներ (թեթևից մինչև ուժեղ)
• Տեղադրման կողմնորոշում (ուղղահայաց, հորիզոնական, անկյունային)
• Շրջակա միջավայրի ջերմաստիճանը (ներսի/դրսի պայմաններ)
• Վտանգավոր տարածքի դասակարգում (պայթյունապաշտպանության պահանջներ)

Կատարողականության պահանջներ

• Ճշգրտության չափանիշներ (ստանդարտից մինչև ճշգրտություն)
• Ճնշման միջակայք (ցածրից մինչև բարձր ճնշում)
• Արձագանքի ժամանակ (արագ vs մարված արձագանք)
• Ազդանշանի ելքային կարիքները (տեղական ցուցում ընդդեմ հեռահաղորդման)

Նյութի ընտրության մատրից

Application Type	Recommended Diaphragm Material	Transmission Fluid	Temperature Range
Strong Acids/Bases	PTFE or Fluororubber	Glycerol or Liquid Paraffin	Up to 250°C
High Temperature	PEEK or Metal with PTFE coating	Liquid Paraffin	Up to 290°C
Cryogenic	Stainless Steel or PTFE	Glycerol	Down to -20°C
Oil & Petrochemical	Nitrile Rubber or Fluororubber	Liquid Paraffin	Up to 200°C
General Chemical	Polypropylene or PTFE	Glycerol	Up to 150°C

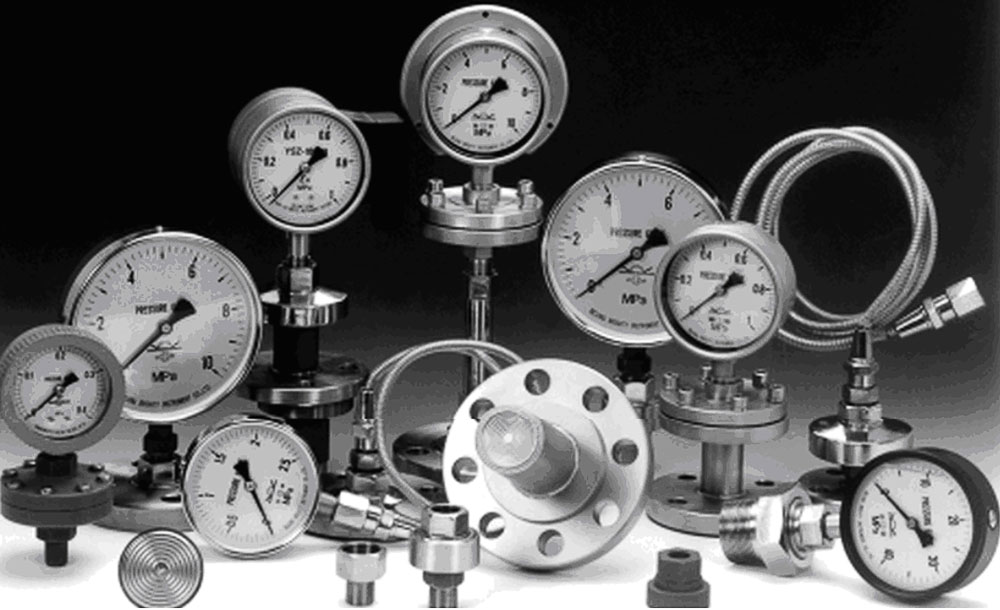

Ձեզ անհրաժեշտ է մասնագիտական խորհրդատվություն դիաֆրագմայի ճնշման չափիչ ընտրելու համար՞

Դիաֆրագմայի ճնշման չափիչի օպտիմալ կոնֆիգուրացիայի ընտրությունը պահանջում է ձեր կոնկրետ գործընթացային պայմանների, քիմիական համատեղելիության պահանջների և կատարողականի տեխնիկական բնութագրերի ուշադիր վերլուծություն: Բազմաթիվ նյութերի տարբերակների և կոնֆիգուրացիայի հնարավորությունների դեպքում ընտրության գործընթացը կարող է բարդ լինել և կարևոր լինել ձեր գործընթացի անվտանգության և հուսալիության համար:

Մեր ճնշման չափման մասնագետները մեծ փորձ ունեն դիաֆրագմայի ճնշման չափիչների կիրառման ոլորտում՝ տարբեր քիմիական մշակման միջավայրերում, և կարող են օգնել ձեզ՝

✅ Վերլուծեք ձեր պրոցեսային միջավայրի բնութագրերը և առաջարկեք համատեղելի դիաֆրագմայի նյութեր
✅ Գնահատեք ջերմաստիճանի և ճնշման պահանջները՝ համապատասխան փոխանցման հեղուկներ ընտրելու համար
✅ Նախագծեք դիաֆրագմայի խցիկի հատուկ կոնֆիգուրացիաներ՝ տեղադրման դժվար պայմանների համար
✅ Տրամադրեք նյութերի համատեղելիության և կոռոզիոն դիմադրության մանրամասն տեխնիկական բնութագրեր
✅ Առաջարկեք տեղադրման ուղեցույց և տեխնիկական աջակցություն ձեր նախագծի ողջ կյանքի ցիկլի ընթացքում

Մի՛ ռիսկի դիմեք գործընթացի դադարների կամ անվտանգության հետ կապված խնդիրների՝ ճնշման չափիչի սխալ ընտրության պատճառով: Կապվեք մեր տեխնիկական մասնագետների հետ այսօր՝ ձեր դիաֆրագմայի ճնշման չափիչի պահանջների համապարփակ գնահատման համար:

Կապվեք մեր ճնշման չափման մասնագետների հետ այսօր՝ անվճար խորհրդատվության և ձեր կոնկրետ քիմիական մշակման կիրառման համար անհատականացված խորհրդատվության համար։
