Կորիոլիսի զանգվածային հոսքի չափիչ Հարավարևելյան Ասիայի ֆտորքիմիական և մասնագիտացված գազային արդյունա

1. Արդյունաբերության ակնարկ

Ֆտորքիմիական և մասնագիտացված գազային արդյունաբերությունը կենսական դեր է խաղում Հարավարևելյան Ասիայի աճող արտադրական և էներգետիկ շուկաներում: Այնպիսի երկրներում, ինչպիսիք են Վիետնամը, Մալայզիան, Թաիլանդը և Սինգապուրը, նկատվում է սառնագենտների արտադրության, ֆտորպոլիմերների սինթեզի, կիսահաղորդիչների արտադրության և նուրբ քիմիական մշակման ուժեղ աճ: Այս արդյունաբերությունները մշակում են հեղուկացված գազերի, կոռոզիոն հեղուկների և խիտ քիմիական միջանկյալ նյութերի լայն տեսականի, որոնք պահանջում են ճշգրիտ, անվտանգ և կայուն հոսքի չափում:
Քլորֆտորածխածիններ (CFC), հիդրոֆտորօլեֆիններ (HFO), պրոպիլենային միացություններ և հալոգենացված միջանկյալ նյութեր ներառող գործընթացներում հոսքի և խտության ճշգրիտ մոնիթորինգը կարևոր է որակի վերահսկման, խմբաքանակի չափաբաժնի և կարգավորիչ մարմինների համապատասխանության համար: Նման պահանջկոտ կիրառությունների համար Կորիոլիսի զանգվածային հոսքաչափը դարձել է ոսկե ստանդարտ՝ տարբեր ճնշման, ջերմաստիճանի և մածուցիկության պայմաններում հուսալի չափման համար:

2. Չափվող միջավայրի բնութագրերը

Ֆտորքիմիական և մասնագիտացված գազային արդյունաբերության մեջ լայնորեն օգտագործվող նյութերը ցուցաբերում են խտության, ջերմաստիճանի, ցնդողականության և կոռոզիոնության ծայրահեղ տատանումներ: Մի քանի ներկայացուցչական օրինակներ (հիմնված իրական արդյունաբերական հարցումների վրա) ներառում են.
• CTFE (Քլորոտրիֆտորէթիլեն) – Ֆտորպոլիմերների արտադրության համար նախատեսված սառնագենտ և մոնոմեր, մոտ 1390 կգ/մ³ խտությամբ և -26 °C եռման կետով: Հեղուկը պահվում և չափվում է -27 °C-ից մինչև -20 °C ջերմաստիճանում՝ 400–700 կՊա ճնշման տակ:
• C₄F₆ (պերֆտորբուտենի ածանցյալներ) – Ֆտորացված գազ, որն օգտագործվում է կիսահաղորդչային փորագրման և ճշգրիտ սառեցման կիրառություններում: Մոտ 1600 կգ/մ³ խտությամբ, այն սովորաբար մշակվում է ճնշման տակ գտնվող հեղուկի տեսքով՝ 200–600 կՊա ճնշման տակ, -10 °C-ից մինչև +35 °C ջերմաստիճաններում:
• Պրոպիլեն (CxFyClz խառնուրդներ) – Ռեակտիվ ածխաջրածին, որն օգտագործվում է սառնագենտների խառնման և նուրբ քիմիական սինթեզի մեջ: 5–10 °C և 500 կՊա ջերմաստիճանում աշխատելիս հոսքի միջակայքերը կարող են տատանվել 10 կգ/ժ-ից մինչև 2000 կգ/ժ-ից ավելի:
• RL-316 / RC-316 հեղուկներ – խիտ, կոռոզիոն միջանկյալ նյութեր՝ մոտ 1750–1810 կգ/մ³ խտությամբ, որոնք օգտագործվում են պոլիմերային կամ մասնագիտացված քիմիական ռեակցիաներում:
• DCl₂-ի վրա հիմնված քիմիական նյութեր – Ուժեղ քայքայիչ հալոգենային միացություններ, որոնք պահանջում են դիմացկուն նյութեր և կայուն չափումներ ցածր ջերմաստիճաններում:
Այս պարամետրերը բերված են որպես հաճախորդների հարցումներից ստացված օրինակներ և չեն ներկայացնում ոլորտի ամբողջական բազմազանությունը։
Դրանք արտացոլում են ֆտորքիմիական, սառնագենտային և էլեկտրոնային գազային կիրառությունների բնորոշ աշխատանքային պայմանները, որտեղ հոսքի ճշգրիտ և հուսալի մոնիթորինգը կարևոր է։

3. Հոսքի չափման տեխնիկական մարտահրավերներ

Ֆտորքիմիական և մասնագիտացված գազային արդյունաբերության մեջ հոսքի չափումը հատկապես դժվար է ներգրավված հեղուկների բարդ վարքագծի պատճառով.
• Բարձր խտության և մածուցիկության տատանումները մեխանիկական կամ ծավալային հոսքաչափերում առաջացնում են ոչ գծային սխալներ։
• Կոռոզիոն և հալոգենացված հեղուկները պահանջում են լիարժեք չժանգոտվող պողպատից հոսքի սենսոր կամ Հաստելոյից պատրաստված թրջված մասեր՝ աղտոտումը կանխելու համար։
• Կրիոգեն պայմանները (−20 °C-ից ցածր) կարող են հանգեցնել սենսորի տեղաշարժի, խտացման կամ սառեցման ավանդական հոսքի սենսորներում։
• Բազմաֆազ հոսքը (հեղուկ-գոլորշի անցումներ) բարդացնում է դիֆերենցիալ ճնշման և տուրբինային հոսքաչափերի կարգաբերումը։
• Կոմպակտ տեղադրման սահմանափակումները, քանի որ արտադրական գծերի մեծ մասն օգտագործում է ½″–1″ camlock կամ պտուտակավոր միացումներ, պահանջում են փոքր, բայց բարձր ճշգրտությամբ չափիչներ։
Ավանդական ծավալային տեխնոլոգիաները, ինչպիսիք են տուրբինային, մրրկային կամ դիֆերենցիալ ճնշման հոսքաչափերը, չեն կարող լիովին լուծել այս խնդիրները, հատկապես, երբ գործընթացի կառավարման կամ հաշվառման համար անհրաժեշտ է զանգվածային հոսքի և խտության ճշգրիտ չափում։

4. Ինչու են Կորիոլիսի հոսքաչափերը իդեալական լուծում

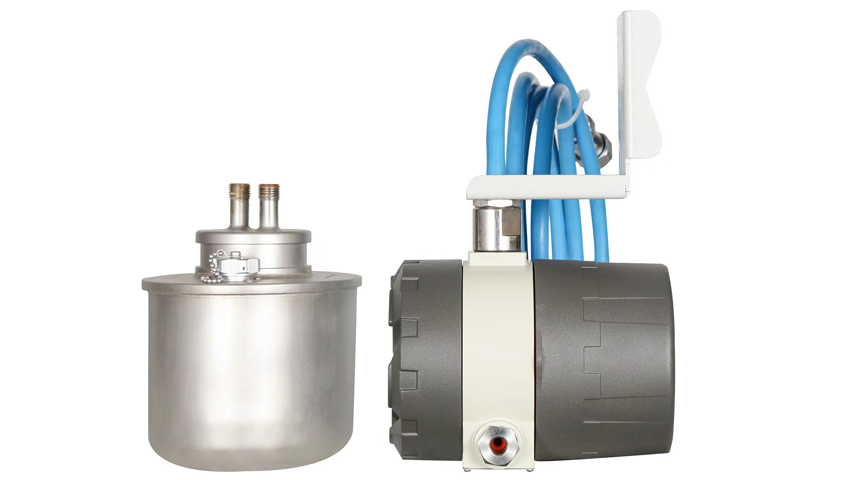

Կորիոլիսի զանգվածային հոսքի չափիչը չափում է զանգվածային հոսքի իրական արագությունը՝ հայտնաբերելով հեղուկի իմպուլսի պատճառով առաջացած փուլային տեղաշարժը տատանվող հոսքի խողովակներում: Այս սկզբունքը այն դարձնում է անկախ հեղուկի խտությունից, ճնշումից, ջերմաստիճանից կամ մածուցիկությունից՝ ապահովելով անգերազանցելի ճշգրտություն միջավայրի լայն շրջանակում:
Ֆտորքիմիական և մասնագիտացված գազային կիրառությունների համար առավելությունները ակնհայտ են.
• Զանգվածային հոսքի ուղղակի չափում՝ առանց ջերմաստիճանի կամ ճնշման փոխհատուցման անհրաժեշտության։
• Բարձր ճշգրտություն (±0.1~0.2 % ցուցմունքի) և կրկնելիություն նույնիսկ 1 կգ/ժ-ից ցածր հոսքի արագությունների դեպքում։
• Ինտեգրված խտության և ջերմաստիճանի ելքային տվյալներ, որոնք հնարավորություն են տալիս միաժամանակյա վերահսկել որակը և կոնցենտրացիան։
• Կրիոգենային կարողություն, որը ապահովում է կայունություն մինչև -50°C՝ CTFE կամ C₄F₆ հեղուկացված գազերի համար։
• Կոռոզիայի նկատմամբ դիմացկուն նյութեր, այդ թվում՝ 316L չժանգոտվող պողպատ և Hastelloy, հալոգենացված և թթվային միջավայրերի հետ աշխատելու համար։
• Կոմպակտ և հանվող դիզայն, որը թույլ է տալիս շարժական սահնակով կամ բեռնատարի վրա տեղադրված չափում կատարել ½″–¾″ կողպեքային միացումների միջոցով։
• Թվային ազդանշանի համատեղելիություն (4–20 մԱ, HART, Modbus RTU)՝ PLC կամ DCS համակարգերի հետ ինտեգրման համար։
Վերացնելով լրացուցիչ սենսորների կամ փոխհատուցումների անհրաժեշտությունը, Coriolis հոսքաչափերը պարզեցնում են համակարգի նախագծումը և բարելավում են գործընթացի ընդհանուր անվտանգությունն ու հետագծելիությունը, որոնք քիմիական նյութերի և սառնագենտների արտադրության հիմնական առաջնահերթություններն են։

5. Օրինակելի դիմումներ (հիմնված իրական հարցումների վրա)

«Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ը բազմաթիվ հարցումներ է ստացել Հարավարևելյան Ասիայի ֆտորքիմիական և մասնագիտացված գազային գործարաններից, որոնք ցույց են տալիս օգտագործման լայն դեպքերը.
• ¾″ Կորիոլիսի զանգվածային հոսքաչափ, որն օգտագործվում է CTFE-ն չափելու համար -25 °C ջերմաստիճանում, 400–700 կՊա ջերմաստիճանում, 10–100 կգ/ժ հոսքով։
• ½ դյույմանոց մետր՝ պրոպիլենային խառնուրդների համար՝ 5–10 °C ջերմաստիճանում, 500 կՊա ճնշման և 13–60 կգ/ժ հոսքի միջակայքում։
• 65A Կորիոլիսի հոսքաչափ RL-316 քիմիական հեղուկների համար՝ 1810 կգ/մ³ խտությամբ, որը գործում է 34 °C ջերմաստիճանում և 90–100 կՊա ճնշման տակ։
• C₄F₆-ի կիրառումը կիսահաղորդչային արդյունաբերության մեջ՝ 0.5–10 կգ/ժ հոսքի միջակայքով, 1650 կգ/մ³ խտությամբ և 350–600 կՊա ճնշմամբ։
Յուրաքանչյուր դեպք ցույց է տալիս, թե ինչպես կարող է Կորիոլիսի մեկ հոսքաչափի դիզայնը հարմարվել բազմաթիվ գործընթացային պայմաններին` ցածր ջերմաստիճանի սառնագենտով լցոնումից մինչև խիտ հեղուկ քիմիական խառնուրդ:

6. Առավելություններ ֆտորքիմիական և մասնագիտացված գազերի արդյունաբերության համար

«Սիլվեր Ավտոմատ Ինստրումենթս»-ի Կորիոլիսի զանգվածային հոսքաչափերը կիրառելով՝ ֆտորքիմիական ոլորտի արդյունաբերական օպերատորները կարող են հասնել հետևյալին.
• Արտադրության արդյունավետության բարձրացում՝ ռեակտիվների մատակարարման արագությունների և խմբաքանակների քանակների ճշգրիտ կառավարման շնորհիվ։
• Բարելավված անվտանգություն՝ կարևորագույն համակարգերում արտահոսքերի կամ հոսքի շեղումների ճշգրիտ հայտնաբերմամբ։
• Նվազեցված սպասարկում, քանի որ Կորիոլիսի հաշվիչները շարժական մասեր չունեն և նվազագույնի են հասցվում կալիբրացման շեղումը։
• Ավելի լավ որակի ապահովում՝ զանգվածի, խտության և ջերմաստիճանի միաժամանակյա մոնիթորինգի միջոցով։
• Կարգավորող մարմիններին համապատասխանություն, ISO, CE, ATEX ստանդարտների աջակցություն առևտրի և խնամակալության փոխանցման հայտերի համար։
Անկախ նրանից, թե այն օգտագործվում է ֆտորպոլիմերային մոնոմերային սնուցման համակարգերում, սառնագենտի լցման գծերում, թե կիսահաղորդչային գազի բաշխման մեջ, Coriolis հոսքաչափը ապահովում է հուսալի և կրկնվող աշխատանք ամենադժվար պայմաններում։

7. Եզրակացություն

Քանի որ Հարավարևելյան Ասիան շարունակում է ամրապնդել իր դիրքերը ֆտորքիմիական արտադրության, սառնագենտների արտադրության և մասնագիտացված գազի մատակարարման ոլորտում, հոսքի ճշգրիտ չափումը դառնում է արդյունաբերական հաջողության անկյունաքարը: Coriolis զանգվածային հոսքի չափիչը առանձնանում է որպես միակ տեխնոլոգիա, որը մեկ սարքում համատեղում է զանգվածային հոսքի ուղղակի չափումը, բարձր ճշգրտությունը և գերազանց նյութերի համատեղելիությունը:
«Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ը մատակարարում է Կորիոլիսի հոսքաչափերի լայն տեսականի՝ սկսած փորձնական համակարգերի համար նախատեսված կոմպակտ ½ դյույմանոց մոդելներից մինչև մեծածավալ քիմիական գործողությունների համար նախատեսված 100 մմ սենսորներ: Ապացուցված կատարողականությամբ, տեղական աջակցությամբ և մատչելի գնագոյացմամբ՝ «Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ը ձեր վստահելի գործընկերն է ֆտորքիմիական և մասնագիտացված գազային արդյունաբերության մեջ հոսքի չափման համար:
