Արագ ուղեցույց թվային արդյունաբերական հոսքաչափ ընտրելու համար

2025/05/23

Երբ խոսքը վերաբերում է ճշգրտությանը, արդյունավետությանը և երկարաժամկետ հուսալիությանը, թվային արդյունաբերական հոսքաչափերը շատ ավելի բարձր են իրենց մեխանիկական գործընկերներից: Անկախ նրանից, թե որ միջավայրն եք վերահսկում՝ լինի դա ջուր, գազ, նավթ, բարձր մածուցիկության հեղուկներ, թե կոռոզիոն քիմիական նյութեր, ճիշտ թվային հոսքաչափի ընտրությունը ապահովում է ճշգրիտ ցուցմունքներ և օպտիմալ աշխատանք ձեր արդյունաբերական գործունեության մեջ:

Այս ուղեցույցում մենք կվերլուծենք թվային հոսքաչափերի ամենատարածված տեսակները, կհամեմատենք դրանց առանձնահատկությունները և կօգնենք ձեզ հասկանալ, թե ինչին ուշադրություն դարձնել գնում կատարելուց առաջ։

Թվային հոսքաչափերի տեսակները (և դրանց համեմատությունը)

Արդյունաբերական պայմաններում օգտագործվող թվային հոսքաչափերի մի քանի տեսակներ կան: Յուրաքանչյուրն աշխատում է տարբեր սկզբունքով և համապատասխանում է որոշակի կիրառությունների: Ահա դրանց համառոտ ակնարկը.

Էլեկտրամագնիսական հոսքի չափիչ

Մագնիսական հոսքի չափիչները, որոնք նաև կոչվում են էլեկտրամագնիսական հոսքի չափիչներ, մագնիսամետրեր, չափում են հեղուկի կողմից մագնիսական դաշտով հոսելիս առաջացող լարումը՝ հեղուկի հոսքի արագությունը հաշվարկելու համար։

Լավագույնն է. հաղորդիչ հեղուկների համար (օրինակ՝ ջուր, թթու, քիմիական նյութեր, կաթ, շլամ, կեղտաջրեր):
Ինչպես է այն աշխատում. չափում է հոսքը՝ օգտագործելով Ֆարադեյի էլեկտրամագնիսական ինդուկցիայի օրենքը
Առավելություններ՝ շարժական մասեր չկան, բարձր ճշգրտություն, ցածր ճնշման անկում
Թերություններ՝ չի կարող օգտագործվել ոչ հաղորդիչ հեղուկների համար (օրինակ՝ նավթ կամ գազ):

Ուլտրաձայնային հոսքաչափ

Ուլտրաձայնային թվային հոսքաչափը հոսքի չափման սարքի տեսակ է, որն օգտագործում է ուլտրաձայնային ձայնային ալիքներ՝ խողովակի ներսում հեղուկի՝ սովորաբար հեղուկների, իսկ երբեմն՝ գազերի հոսքի արագությունը որոշելու համար։

Լավագույնն է. մեծ խողովակներում մաքրող հեղուկների համար, մեծ մասամբ կարող է աշխատել մաքուր ջրի վրա։
Ինչպես է այն աշխատում. Օգտագործում է ուլտրաձայնային ալիքներ՝ հոսքի արագությունը չափելու համար
Առավելություններ՝ ոչ ինտրուզիվ (ամրացվող մոդելներ), նվազագույն սպասարկում
Թերություններ՝ Հեղուկի մեջ առկա փուչիկները կամ պինդ նյութերը կարող են ազդել աշխատանքի արդյունավետության վրա։

Կորիոլիսի հոսքաչափ

Ի տարբերություն ծավալը չափող շատ այլ հոսքաչափերի, Կորիոլիսի հաշվիչները ուղղակիորեն չափում են հեղուկի զանգվածային հոսքի արագությունը, ինչը հատկապես օգտակար է, երբ ճշգրտությունը կարևոր է։

Լավագույնն է. Հեղուկների և գազերի բարձր ճշգրտությամբ չափման համար, սա լավագույն ճշգրտության հոսքաչափն է։
Ինչպես է այն աշխատում. Հայտնաբերում է զանգվածային հոսքի փոփոխությունները տատանումների միջոցով
Առավելություններ՝ չափազանց ճշգրիտ, չափում է և՛ զանգվածային հոսքի արագությունը, և՛ ընդհանուր հոսքի արագությունը, ջերմաստիճանը և խտությունը
Թերություններ՝ թանկ

Մրորոցային հոսքի չափիչ

Մրորոցային թվային հոսքաչափը հոսքաչափի տեսակ է, որը չափում է հեղուկների, գազերի կամ գոլորշու հոսքի արագությունը՝ հայտնաբերելով մրրիկները (պտտվող նախշեր), որոնք առաջանում են, երբ հեղուկը հոսում է բլրոտ մարմնի (հոսքի ուղու վրա ֆիքսված խոչընդոտ) կողքով։

Լավագույնը՝ գոլորշու, գազի և որոշ հեղուկների համար
Ինչպես է այն աշխատում. չափում է հոսքի մեջ խոչընդոտի պատճառով թափվող մրրիկները
Առավելություններ՝ Շարժական մասեր չունի, հարմար է բարձր ջերմաստիճանի և բարձր ճնշման կիրառությունների համար, սովորաբար օգտագործվում է գոլորշու չափման համար։
Թերություններ՝ պակաս ճշգրիտ է ցածր հոսքի արագությունների և բարձր մածուցիկության հեղուկի չափման դեպքում։

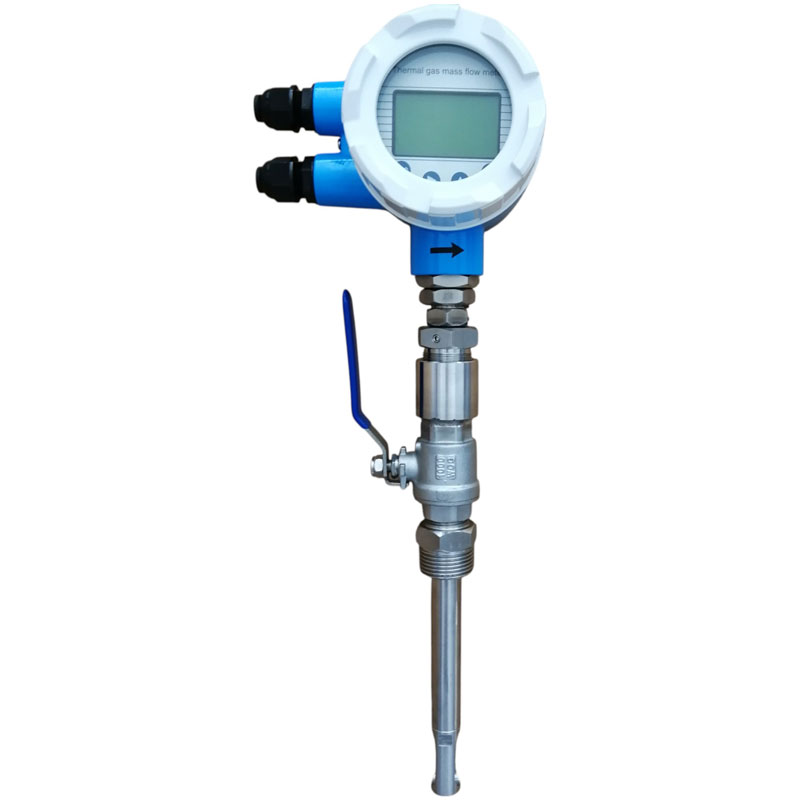

Ջերմային զանգվածային հոսքի չափիչ

Ջերմային զանգվածային հոսքի չափիչը չափում է գազերի իրական զանգվածային հոսքը՝ օգտագործելով ջերմափոխանակում, ապահովելով ճշգրիտ ցուցմունքներ, որոնք չեն ազդվում ջերմաստիճանի կամ ճնշման փոփոխություններից՝ ի տարբերություն ծավալը կամ արագությունը չափող չափիչների։

Լավագույնն է՝ գազի չափման համար (հատկապես օդի, ազոտի, կենսագազի, CO2-ի, հեղուկ գազային հեղուկ գազի կամ բնական գազի):
Ինչպես է այն աշխատում. չափում է ջերմության ցրումը, երբ գազը հոսում է տաքացված սենսորի միջով
Առավելություններ՝ զանգվածային հոսքի ուղղակի ցուցում, լավ է ցածր հոսքի արագությունների դեպքում, կարող է չափել գազը նույնիսկ վակուումային միջավայրում։
Թերություններ՝ հարմար չէ հեղուկների կամ բարձր ճնշման գազերի չափման համար

Համեմատական ամփոփ աղյուսակ

Digital Flow Meter Type	Best Use Case	Compatible Fluids	Accuracy	Applications	Advantages	Limitations
Vortex Flow Meter	Steam, gas, and liquid flow measurement	Liquids, gases, steam	±1% of reading	Steam boilers, chemical processing, HVAC systems	Handles high temperatures and pressure, durable, low maintenance	Less accurate at low flow rates
Electromagnetic Flow Meter (Mag Meter)	Measuring conductive liquids	Water, slurry, chemicals, wastewater	±0.5% of reading	Water treatment, food processing, chemical plants	Highly accurate, no pressure loss, long service life	Cannot measure non-conductive fluids (e.g., oil, air, gas)
Ultrasonic Flow Meter	Clamp-on and inline flow monitoring	Clean water	±1% or better	Energy monitoring, water systems, pipeline flow	Non-invasive (clamp-on), no flow disruption	Accuracy may vary with pipe and fluid conditions
Coriolis Flow Meter	High-accuracy mass flow for liquids and gases	Liquids, gases (including high viscosity)	±0.1% or better	Oil & gas, pharmaceutical, food and beverage	Measures mass flow directly, extremely accurate	High cost, sensitive to vibration
Thermal Mass Flow Meter	Low flow gas measurement	Air, nitrogen, natural gas, CO₂	±1-2% of reading	HVAC systems, gas leak detection, cleanrooms	Ideal for low gas flow, high sensitivity	Not suitable for liquids or dirty gases

Հոսքի չափիչ ընտրելիս հաշվի առնելու հիմնական գործոնները

Հիմա, երբ դուք ծանոթ եք թվային հոսքաչափերի տարբեր տեսակներին և դրանց աշխատանքին, հաջորդ քայլը մի քանի կարևոր գործոնների ուշադիր գնահատումն ու դրանք համապատասխանեցնելն է հոսքաչափի համապատասխան տեսակի հետ։

✅ Հեղուկի տեսակ
Այն հեղուկ է, թե՞ գազ: Այն մաքուր է, կեղտոտ, հաղորդիչ, թե՞ մածուցիկ: Սա արագորեն կնեղացնի ձեր տարբերակների շրջանակը: Եթե հեղուկը բարձր մածուցիկությամբ է, ինչպես օրինակ՝ մելասի, ասֆալտի, ֆրուկտոզայի և խեժի հոսքի չափման դեպքում, դուք պետք է նաև ձեր հոսքաչափի մատակարարներին տեղեկացնեք հեղուկների մածուցիկության մասին տեղեկատվությունը:

✅ Հոսքի միջակայք
Գնահատեք գործընթացի նվազագույն և առավելագույն ծավալային հոսքի արագությունները՝ համեմատած հոսքաչափի նշված իջեցման հարաբերակցության և աշխատանքային միջակայքի հետ։ Ճշգրիտ չափման համար անհրաժեշտ է, որ հոսքը մնա հաշվիչի կարգավորված միջակայքում։ Հաշվիչի ստորին հայտնաբերման սահմանից ցածր հոսքի արագությունների համար պետք է ընտրել գերցածր հոսքի կամ միկրոհոսքաչափ։ Վերին միջակայքը գերազանցող հոսքի արագությունների համար դիտարկեք հոսքաչափի չափսերի մեծացման կամ խողովակի անվանական տրամագծի մեծացման հնարավորությունը, որպեսզի կանխեք չափման անճշտությունները և պահպանեք Ռեյնոլդսի թվի համապատասխանությունը։

✅ Ճշգրտության պահանջներ
Ձեզ անհրաժեշտ է ճշգրիտ չափում, թե՞ պարզապես հոսքի ընդհանուր պատկերացում: Կորիոլիսի չափիչները ապահովում են ամենաբարձր ճշգրտությունը, մինչդեռ մրրկային չափիչները սովորաբար «բավականաչափ լավն» են շատ գործընթացների համար: Օրինակ, երբ վառելիքային նավթի և հեղուկ գազային հեղուկի (LPG) չափումը ներառում է առևտրային չափումներ, մենք կընտրենք CORIOLIS հոսքաչափը, բայց շատ կաթսայատան սարքավորումների համար մեզ անհրաժեշտ է միայն մրրկային հոսքաչափ՝ գոլորշու սպառումը ստանալու համար:

✅ Տեղադրման պայմաններ
Մտածեք խողովակի չափի, ուղիղ գծով պահանջների, հասանելի տարածքի և շրջակա միջավայրի պայմանների (ջերմաստիճան, ճնշում, թրթռում) մասին:

✅ Արդյունք և կապ
Թվային հոսքաչափերի մեծ մասն առաջարկում է տարբեր ելքային ազդանշաններ, ինչպիսիք են 4-20 մԱ, Modbus, հաճախականություն, profibuds DP կամ իմպուլսային հոսանքներ: Ընտրեք՝ հիմնվելով ձեր կառավարման համակարգի կամ SCADA ինտեգրման վրա:

✅ Սպասարկում և ընդհանուր արժեք
Թվային հաշվիչները սովորաբար ավելի քիչ սպասարկում են պահանջում, քան մեխանիկականները, սակայն որոշ բարձրակարգ տեսակներ (օրինակ՝ Կորիոլիսը) կարող են ավելի բարձր նախնական ծախսեր պահանջել։

Արդյունաբերական թվային հոսքաչափի ընտրությունը պարտադիր չէ, որ ծանրաբեռնված լինի: Սկսեք ձեր կիրառման կարիքները՝ հեղուկի տեսակը, հոսքի միջակայքը և ճշգրտությունը որոշելով, ապա համապատասխանեցրեք դրանք ամենահարմար չափիչին:

Անկախ նրանից, թե դուք չափում եք ջուր, գազ, գոլորշի, թե քիմիական նյութեր, կա թվային լուծում, որն առաջարկում է ավելի լավ արդյունավետություն, հուսալիություն և տվյալների վրա հիմնված կատարողականություն։

Օգնություն է պետք ճիշտ հոսքաչափ ընտրելու հարցում՞

Կապվեք մեր silverinstruments.com կայքի մասնագետների հետ անվճար խորհրդատվության համար՝ մենք կօգնենք ձեզ գտնել ձեր արդյունաբերական նախագծի համար իդեալական տարբերակը։
