Գազային տուրբինային հոսքաչափի տեղադրում և սպասարկում

Գազային տուրբինային հոսքաչափերի ճիշտ տեղադրում

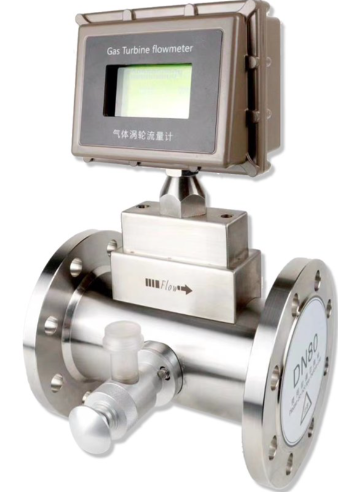

Ժամանակակից կայանները հենվում են բնական գազի, CO₂-ի, հեղուկ գազային/գազավորված բնական գազի, ջրածնի, ազոտի, թթվածնի և սեղմված օդի ճշգրիտ գազի չափման վրա: Այս ծառայություններում գազատուրբինային հոսքաչափը կարևոր դեր է խաղում՝ ապահովելով արագ, կրկնվող չափում՝ ցածր ճնշման կորստով: Դրա աշխատանքի սկզբունքը պարզ և հուսալի է. հոսող գազը շարժում է բազմաշերտ ռոտոր, պտտման արագությունը համեմատական է միջին հոսքի արագությանը, իսկ մագնիսական կամ օպտիկական ընդունիչը շեղբերի անցումը վերածում է իմպուլսների: Կալիբրացված K-գործակցով (իմպուլսներ մեկ ծավալի միավորի վրա), հաղորդիչը արտածում է ընդհանուր ծավալ և 4-20 մԱ կամ իմպուլսային ազդանշան՝ կառավարման և հաշվետվությունների համար:

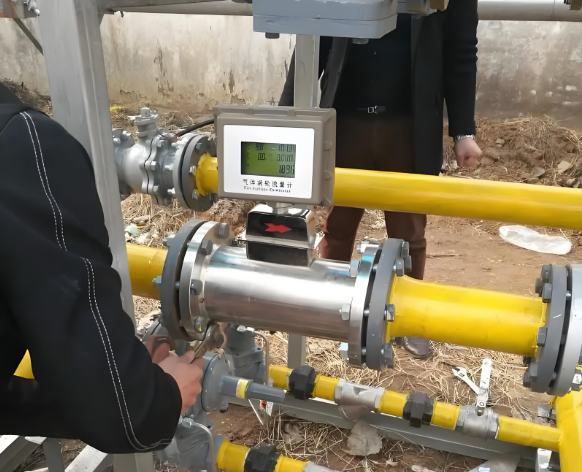

Գազային տուրբինային հոսքաչափի ճիշտ տեղադրում՝ չափման լավագույն արդյունքը ստանալու համար

Ճշգրիտ արդյունքներ ստանալը կախված է ոչ միայն հաճախորդի գործընթացին համապատասխան ճիշտ չափիչ ընտրելուց, այլև ճիշտ տեղադրումից: Հետևյալ ուղեցույցը քայլ առ քայլ բացատրում է, թե ինչպես ճիշտ տեղադրել գազատուրբինային հոսքաչափը:

Շրջանակ և անվտանգություն

Գազային տուրբինային հաշվիչի ճիշտ տեղադրումը ազդում է ինչպես չափման արդյունավետության, այնպես էլ խողովակաշարի անվտանգության վրա : Աշխատանքը պետք է կատարեն միայն որակավորված տեխնիկները, ովքեր ունեն խողովակաշարերի և վտանգավոր տարածքների հետ աշխատելու իրավասություն: Հետևեք տեղական կանոնակարգերին և տեղանքի ընթացակարգերին և երբեք մի բացեք եզրերը կամ պատյանները, երբ գիծը ճնշման տակ է: Էքսպոզիցիոն տարածքներում պահպանեք պայթյունապաշտպան ամբողջականությունը՝ օգտագործեք հավաստագրված խցաններ և երբեք մի փոփոխեք մալուխների մուտքերը կամ կնքման մեթոդները:

Հիմնական անվտանգության կանոններ.

• Մի փորձեք վերանորոգել կամ ապամոնտաժել ճնշման տակ։
• Մի՛ կոտրեք տրամաչափման կամ կապարի կնիքները առանց թույլտվության:
• Տեխնիկական սպասարկումից առաջ կողպեք/նշեք դուրս (LOTO):
• Նորմալ աշխատանքի ընթացքում շրջանցիկ փականը պահեք փակված։

Նախնական տեղադրման ստուգաթերթիկ

Տուրբինային հաշվիչը պետք է ունենա մաքուր, կայուն հոսքի պրոֆիլ։ Նախքան որևէ բան ամրացնելը՝

• Մաքրեք խողովակաշարը. հեռացրեք եռակցման խարամը, ժանգը, փոշին և աղբը: Կեղտոտումը կրողների վաղաժամ մաշվածության և ճշգրտության շեղման թիվ 1 պատճառն է: Ավելացրեք վերին հոսանքի ֆիլտր/զտիչ այնտեղ, որտեղ աղբ կա, հավանական է:
• Խուսափեք պուլսացիաներից. Մի տեղադրեք այնտեղ, որտեղ առկա են պուլսացիոն հոսք կամ ճնշման ուժեղ տատանումներ : Եթե դա անխուսափելի է, ավելացրեք խոնավացուցիչներ կամ տեղափոխեք չափիչը ավելի հանգիստ հատված:
• Պլանավորեք լարվածության նվազեցումը. օգտագործեք ընդարձակման միացումներ/փուչիկներ , որպեսզի ջերմային աճը և անհամապատասխանությունը չծռեն մարմինը: Ստուգեք, որ վերև/ներքևի կծիկները հավասարեցված են և լարվածությունից զերծ:
• Ընտրեք տեղանքը. հեռու մնացեք ուժեղ մագնիսական դաշտերից , մեխանիկական թրթռումներից և բարձր էլեկտրամագնիսական ալիքների գոտիներից (VFD-ների կամ բարձր հզորության շիթերի մոտ):

Մեխանիկական տեղադրում և խողովակաշարերի դասավորություն

Կողմնորոշում և ուղղություն։ Գազային տուրբինային հաշվիչները սովորաբար տեղադրվում են հորիզոնական՝ հոսքի սլաքը համապատասխանեցնելով գազի ուղղությանը։ Պահեք կորպուսը մակարդակի վրա և զերծ խողովակաշարային լարվածությունից։

Ուղիղ հոսանքներ (արագության պրոֆիլ): Ապահովեք առնվազն 10 DN վերև և 5 DN ներքև ուղիղ խողովակից: Եթե ունեք հարթության մեջ գտնվող արմունկներ, ռեդուկտորներ, կառավարման փականներ կամ տրիներ վերև, երկարացրեք վերև ուղիղ հոսանքը մինչև 15–20 DN կամ ավելացրեք հոսքի կարգավորիչ՝ սիմետրիկ պրոֆիլը վերականգնելու համար: Պահեք միջադիրները անցքի հետ հարթ՝ առանց միջադիրների ավելցուկների կամ եռակցման անցքերի ներթափանցման չափիչ խողովակի մեջ:

Համաաքսիալ հավասարեցում։ Համաաքսիալ հավասարեցրեք եզրերը մուտքի և ելքի մոտ։ Անհամապատասխանությունը ստեղծում է պտույտ և անհավասար արագություն, արագացնելով կրողների մաշվածությունը և ավելացնելով չափման սխալը։

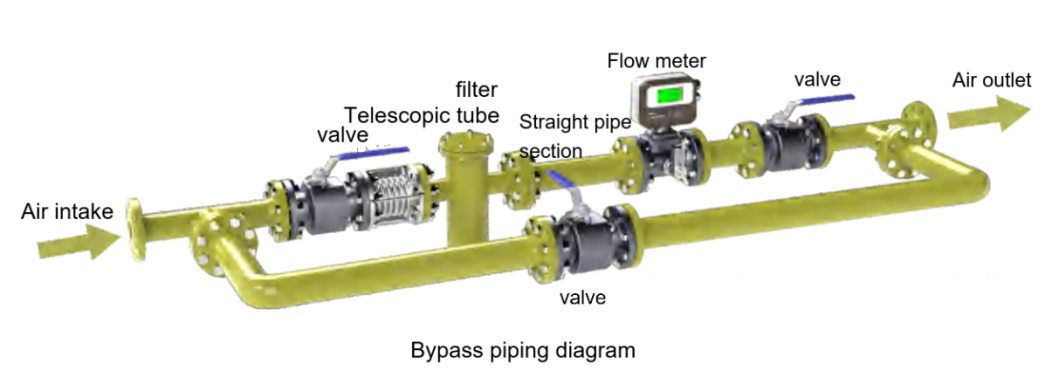

Շրջանցիկ օղակ։ Տեղադրեք շրջանցիկ գիծ ՝ մեկուսացման փականներով, հաշվիչի շուրջը, որպեսզի կարողանաք սպասարկել սարքը՝ առանց էլեկտրակայանը անջատելու։ Նորմալ աշխատանքի ընթացքում փակեք շրջանցիկ օղակը ։

Գործարկում և մեկնարկ

Ճնշման բարձրացման արագություն։ Դանդաղ բացեք վերևի փականը և աստիճանաբար բարձրացրեք ճնշումը։ Ճնշման բարձրացման առավելագույն արագությունը չպետք է գերազանցի վայրկյանում 35 կՊա ։ Արագ ճնշման բարձրացումը կարող է գերարագացնել ռոտորը և վնասել կրողները։

Հոսքի ստուգում և պտտում: Ճնշումը կարգավորելուց հետո ստուգեք արտահոսքերը բոլոր միացումներում: Համոզվեք, որ ռոտորը ազատորեն պտտվում է (ախտորոշման կամ ցածր հոսքի դեպքում իմպուլսային հաճախականության միջոցով)՝ առանց թրթռման կամ աղմուկի:

Հոսքի կայունացում: Վերջնական զրոյացումից կամ ստուգումից առաջ գիծը բերեք նորմալ ճնշման և ջերմաստիճանի : Եթե գործընթացը հաճախ ընթանում է նվազագույն հոսքի մոտ, դիտարկեք ավելի փոքր չափիչ կամ բազմուղի լուծում՝ գծայնությունը և կրկնելիությունը պահպանելու համար:

Էլեկտրական լարեր և էլեկտրամագնիսական ինհալյացիայի կառավարում

Մալուխի տեսակը։ Օգտագործեք ոլորված զույգ պաշտպանված մալուխ 4–20 մԱ/HART կամ իմպուլսային ելքերի համար։ Պահեք ազդանշանային մալուխները էլեկտրահաղորդման գծերից առանձին խողովակաշարում ։ Եթե խողովակի մուտքը չի կարող կնքվել, այն ուղղեք դեպի ներքև ՝ խտացումը կանխելու համար։

Պաշտպանություն և հողանցում: Մալուխի պաշտպանիչը հողանցեք միայն մեկ ծայրից (սովորաբար կառավարման սենյակում՝ օղակներից խուսափելու համար): Հաշվիչը հողանցեք արտադրողի ցուցումների համաձայն՝ մի կիսեք սարքի հողանցումը բարձր լարման համակարգերի հետ: Խողովակաշարերի եռակցման ժամանակ երբեք հաշվիչը չօգտագործեք որպես եռակցման հետադարձ միացում:

Մուտքից պաշտպանություն: Չօգտագործվող մուտքերը փակեք հաստատված խցաններով: Խոնավ միջավայրերում ավելացրեք կաթիլային օղակ՝ խոնավության ներթափանցումը տերմինալների տուփի մեջ կանխելու համար:

Պարբերական ստուգումները երկարացնում են հաշվիչի կյանքը և պահպանում ճշգրտությունը.

• Գործընթացի պայմաններ. Պարբերաբար ստուգեք գազի մաքրությունը, ճնշումը և ջերմաստիճանը: Նշանակալի փոփոխությունները կարող են փոխել կալիբրացումը:
• Ֆիլտրի առողջությունը. Ստուգեք վերևի ֆիլտրերը և անհապաղ փոխարինեք կամ մաքրեք տարրերը՝ ռոտորը և կրողները պաշտպանելու համար:
• Շրջակա միջավայրի վերանայում. Ուշադրություն դարձրեք նոր էլեկտրամագնիսական ինհալացիաների աղբյուրներին, ավելացված թրթռմանը կամ խոնավության ներթափանցմանը, որոնք կարող են ազդանշանի շեղում առաջացնել:
• Կնիքի ամբողջականություն. Պահպանեք տրամաչափման/կապարի կնիքները անձեռնմխելի, եթե հաստատված աշխատանք չի ընթանում:

Գազային տուրբինային հոսքաչափերի քսում

Տուրբինային կրողները կարիք ունեն ժամանակին և արդյունավետ քսման : Ճիշտ քսանյութը բարելավում է մաշվածության և կոռոզիայի նկատմամբ դիմադրությունը, մաքրում մանր մասնիկները՝ պահպանելով գծային ճշգրտությունը և կրկնելիությունը :

• Սովորական աշխատանքի դեպքում տարեկան 10-15 անգամ յուղեք՝ ամեն անգամ յուղի բաժակը լցնելով նշված մակարդակին նշված յուղանյութով ։
• Նախընտրելի է յուղել, երբ չափիչը աշխատում է : Յուղիչի վրա յուրաքանչյուր բռնակի հպումից հետո, հաջորդ հպումից առաջ մի քանի վայրկյան կանգ առեք , մինչև նշված ծավալին հասնեք:
• Մի՛ յուղեք, երբ չափիչը կանգ է առել կամ երկար ժամանակ աշխատում է 0.2 Qmax- ից ցածր ճնշման դեպքում։
• Բարձրացրեք հաճախականությունը բարձր հոսքի, բարձր ճնշման , երկարատև աշխատանքային ցիկլերի կամ կեղտոտ գազի դեպքում։
• Եթե քսանյութը աղտոտված է կամ քայքայված է , փոխարինեք այն և մաքրեք յուղի բաժակը լիցքավորելուց առաջ։
• Ստորև ներկայացված է տեսանյութ, որը ցույց է տալիս, թե ինչպես կատարել յուղի քսման գործընթացը։

Առաջարկվող քսանյութի քանակներ (հղման աղյուսակ)

Nominal Diameter (DN)	25	50	80	100	150	200	250	300	350	400
First-time / daily refueling (mL)	10 / 5	10 / 5	10 / 5	10 / 5	10 / 5	15 / 10	15 / 10	15 / 10	15 / 10	15 / 10

Խնդիրների լուծման արագ ուղեցույց

• Անկայուն ցուցմունք → Օդի ներթափանցում, հեղուկի մասնիկներ (թաց գազ), վատ պաշտպանություն/հողանցում, էլեկտրամագնիսական ինֆեկցիաներ, թրթռում։
  Լուծում. Հնարավորության դեպքում չորացրեք գազը, վերաուղղորդեք մալուխները, ստուգեք վահանի միացումը, ավելացրեք հենարաններ/ամորտիզատորներ:
• Զրոյական տեղաշարժ կամ թեքում → Մեխանիկական լարվածություն խողովակաշարերի, անհամապատասխանության կամ միջադիրների ներթափանցման պատճառով; ռոտորի դիմադրություն աղտոտման պատճառով։
  Շտկում՝ Վերականգնել կոճերը, ստուգել, որ միջադիրը համապատասխանի անցքին, մաքրել/ստուգել ռոտորը և կրողները:
• Դանդաղ արձագանք → Մեծ չափիչ սարք շատ ցածր արագությունների կամ կպչուն կրողների դեպքում։
  Լուծում. Վերագնահատեք հաշվիչի չափը՝ համեմատած իջեցման հետ, ստուգեք յուղման և կրողների վիճակը։
• Սիգնալի շեղում/խոնավություն → Կոնդենսացիա տերմինալային տուփում կամ խողովակում։
  Լուծում. կնքեք մուտքերը, ավելացրեք կաթիլային օղակներ, չորացրեք տերմինալները, անհրաժեշտության դեպքում օգտագործեք չորացնող միջոց։

Երբ ընտրել այլ տեխնոլոգիա

Տուրբինային հաշվիչները գերազանց են մաքուր, չոր գազերի վրա՝ լավ Ռեյնոլդսի թվերով և ապահովում են իմպուլսային ելքեր՝ գումարման և պահպանման փոխանցման համար: Այլ սցենարների համար՝

• Կորիոլիսի զանգվածային հոսքի չափիչ . Լավագույնն է բարձր ճնշման գազի համար և երբ պահանջվում է զանգվածային հոսք և բարձր խտության գազ. դիմացկուն է կազմի փոփոխությունների և պուլսացիայի նկատմամբ։
• Ուլտրաձայնային գազի հոսքի չափիչ. Իդեալական է մեծ տրամագծերի , ցածր ճնշման անկման և երկկողմանի չափման համար։ Հիանալի է այն դեպքերում, երբ երկար ուղիղ հոսքերը դժվար են (պայմանավորվածությամբ)։
• Ջերմային զանգվածային հոսքի չափիչ . օգտակար է սեղմված օդի և կոմունալ գազի մոնիթորինգի համար, երբ ուղղակի զանգվածային հոսքը և լայն շրջադարձը առաջնահերթություն են, հարմար է ցածր ճնշման գազի չափման համար։

Հաճախակի տրվող հարցեր

Հարց 1. Ի՞նչ ուղիղ գծեր են պահանջվում գազատուրբինային հոսքաչափերի համար:
Ա. Ուղիղ խողովակից վերև ապահովեք ≥10 DN և ներքևի մասում ≥5 DN : Եթե անմիջապես վերևում են գտնվում արմունկները, տրիները կամ կառավարման փականները, երկարացրեք մինչև 15–20 DN կամ տեղադրեք հոսքի կարգավորման սարք :

Հարց 2. Որքա՞ն արագ կարող եմ բարձրացնել ճնշումը գործարկման ընթացքում:
Ա. Պահեք ճնշման բարձրացման արագությունը ≤ 35 կՊա/վ՝ ռոտորի գերարագացումից և կրողների վնասումից խուսափելու համար:

Հարց 3. Արդյո՞ք տուրբինային հաշվիչները աշխատում են պուլսացնող հոսքով:
Ա. Խորհուրդ չի տրվում: Օգտագործեք խոնավացուցիչներ , տեղափոխեք կայուն հատված կամ դիտարկեք Կորիոլիսի մեթոդը պուլսացնող գծերի համար:

Հարց 4. Որքա՞ն հաճախ պետք է յուղեմ գազատուրբինային հոսքաչափը։ Եվ ինչպե՞ս այն յուղել։
Ա. Սովորաբար տարեկան 10-15 անգամ , ծավալները մեկ DN չափի համար (տե՛ս աղյուսակը): Բարձրացրեք հաճախականությունը բարձր ճնշման, բարձր հոսքի կամ կեղտոտ ծառայության դեպքում:

Հարց 5. Ի՞նչ միացման մեթոդներ են կանխում աղմկոտ ազդանշանները:
Ա. Օգտագործեք ոլորված զույգով պաշտպանված մալուխ, հիմնավորեք պաշտպանիչը միայն մեկ ծայրից , պահեք ազդանշանային մալուխները հոսանքի/VFD գծերից հեռու և կնքեք խողովակները՝ խտացումից խուսափելու համար:

Եզրակացություն

Հետևելով գազային տուրբինային հոսքաչափի այս գործելակերպերին՝ մաքուր խողովակաշարեր, ճիշտ ուղիղ հոսքեր, լարվածությունից զերծ տեղադրում, վերահսկվող մեկնարկ, ամուր էլեկտրամագնիսական միացում/հողանցում և կարգապահ յուղում՝ ապահովվում է կայուն ճշգրտություն, կրողների ավելի երկար ծառայության ժամկետ և խողովակաշարի ավելի անվտանգ շահագործում: Երբ գործընթացային պայմանները մարտահրավեր են նետում տուրբինային տեխնոլոգիային (պուլսացիա, շատ ցածր արագություն, կազմի տեղաշարժեր), գնահատեք Կորիոլիսի , ուլտրաձայնային կամ ջերմային զանգվածի այլընտրանքները:
