Կրիոգեն պահեստավորման և ածխաջրածնային վերամշակման արդյունաբերությունը հոսքի չափման տեխնոլոգիայի համար ամենադժվարին միջավայրերից մեկն է: Աշխատելով -116°C-ից մինչև շրջակա միջավայրի պայմաններում ծայրահեղ ջերմաստիճաններում, հեղուկացված նավթային գազերի (LPG) մշակմամբ զբաղվող օբյեկտները պահանջում են ճշգրիտ գործիքավորում, որը կարող է պահպանել ճշգրտությունը պահանջկոտ գործընթացային պայմաններում: Ժամանակակից գազի վերամշակման գործարանները և կրիոգեն պահեստավորման տերմինալները մեծապես կախված են հոսքի չափման առաջադեմ լուծումներից՝ անվտանգ գործողություններ, ճշգրիտ պահեստավորման փոխանցում և գործընթացի օպտիմալ վերահսկողություն ապահովելու համար:

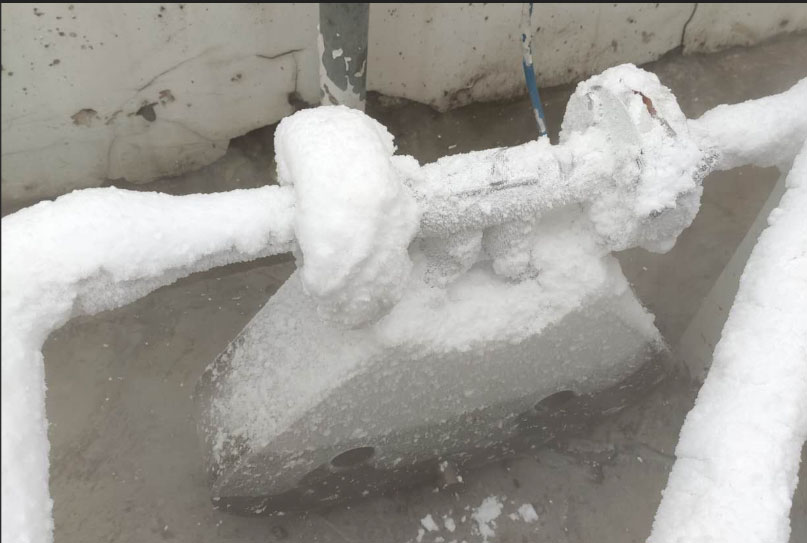

Էթանը կրիոգեն կիրառություններում ներկայացնում է չափման եզակի մարտահրավերներ: Հեղուկ վիճակում -116°C-ից ցածր ջերմաստիճաններում աշխատելիս էթանը ցուցաբերում է 552-568 կգ/մ³ տեսակարար կշռի տատանումներ՝ 0.18-ից մինչև 0.22 cP մածուցիկությամբ: Հեղուկը անցնում է հեղուկ և գոլորշու փուլերի միջև՝ կախված շահագործման պայմաններից, ինչը պահանջում է հոսքաչափեր, որոնք կարող են կարգավորել 3.57-ից մինչև 29.1 կգ/սմ²Գ ճնշումներ: Էթանի հոսքի չափումը կարևոր է նավթաքիմիական օբյեկտներում, որտեղ այս ածխաջրածինը ծառայում է որպես էթիլենի արտադրության հումք:

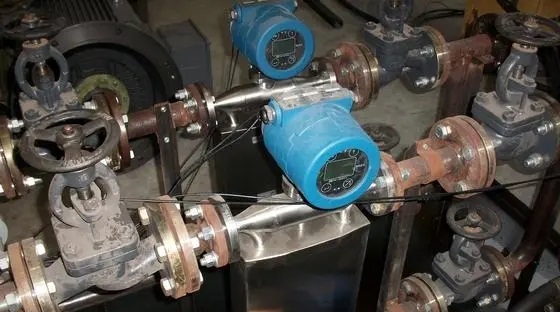

Պրոպանի հոսքի չափումը կրիոգեն պահեստավորման կիրառություններում ներառում է հեղուկ պրոպանի մոնիթորինգը -50°C-ից մինչև +40°C աշխատանքային ջերմաստիճաններում: Հեղուկ փուլում 581-585 կգ/մ³ խտության բնութագրերով և 0.19-0.21 cP մածուցիկությամբ պրոպանը պահանջում է հուսալի գործիքավորում, որը կարող է կարգավորել մինչև 35.7 կգ/սմ²Գ նախագծային ճնշումը: Պրոպանի հոսքաչափերը պետք է հաշվի առնեն հոսքի տարբեր արագությունները՝ նվազագույն բեռներից մինչև 30,800 կգ/ժ առավելագույն թողունակություն որոշ կիրառություններում, ինչը կրճատման հարաբերակցությունը դարձնում է ընտրության կարևոր չափանիշ:
Ածխաջրածնային գազի հոսքի չափումը բռնկման համակարգերում և տեխնոլոգիական գծերում պահանջում է ջերմային զանգվածի հոսքաչափի տեխնոլոգիա, որը կարող է մշակել մինչև 36 դյույմ մեծ խողովակների չափսեր: 21.48-ից մինչև 21.58 մոլեկուլային քաշերով և մոտ 0.9887 սեղմելիության գործակիցներով, այս գազային հոսքերը պահանջում են սարքեր, որոնք կարող են պահպանել ճշգրտությունը հոսքի արագությունների միջև՝ նվազագույնը 0.1 MMSCFD-ից մինչև առավելագույնը 330 MMSCFD: 87-116 PSIG աշխատանքային ճնշման միջակայքը և 86°F-ից մինչև 104°F ջերմաստիճանները սահմանում են սարքի ընտրության շրջանակը:

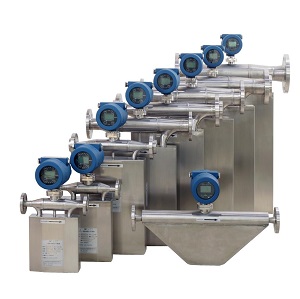

Կորիոլիսի հոսքաչափերը կրիոգեն պահեստավորման օբյեկտներում հեղուկ էթանի և պրոպանի չափման համար ներկայացնում են լավագույն ընտրությունը: Այս զանգվածային հոսքաչափերը ուղղակիորեն չափում են զանգվածային հոսքի արագությունը՝ առանց խտության փոխհատուցման պահանջի, ինչը դրանք իդեալական է դարձնում պահեստավորման փոխանցման կիրառությունների համար, որտեղ պարտադիր է ±0.05% կամ ավելի բարձր ճշգրտություն: Կորիոլիսի զանգվածային հոսքաչափը գերազանց է երկկողմանի հոսքի չափման սցենարներում, ինչը կարևոր է պահեստավորման տերմինալներում բեռնման և բեռնաթափման գործողությունների համար:
4-ից մինչև 20 դյույմ գծերի չափսերով կիրառությունները օգտագործում են Coriolis տեխնոլոգիան էթանի և պրոպանի հոսքաչափերի տեղադրման համար, ապահովելով հուսալի չափում 800 մ³/ժ-ից մինչև 2000 մ³/ժ հեղուկային ծառայության դեպքում և մինչև 65,000 կգ/ժ գոլորշու կիրառությունների դեպքում նորմալ հոսքի արագությունների համար։

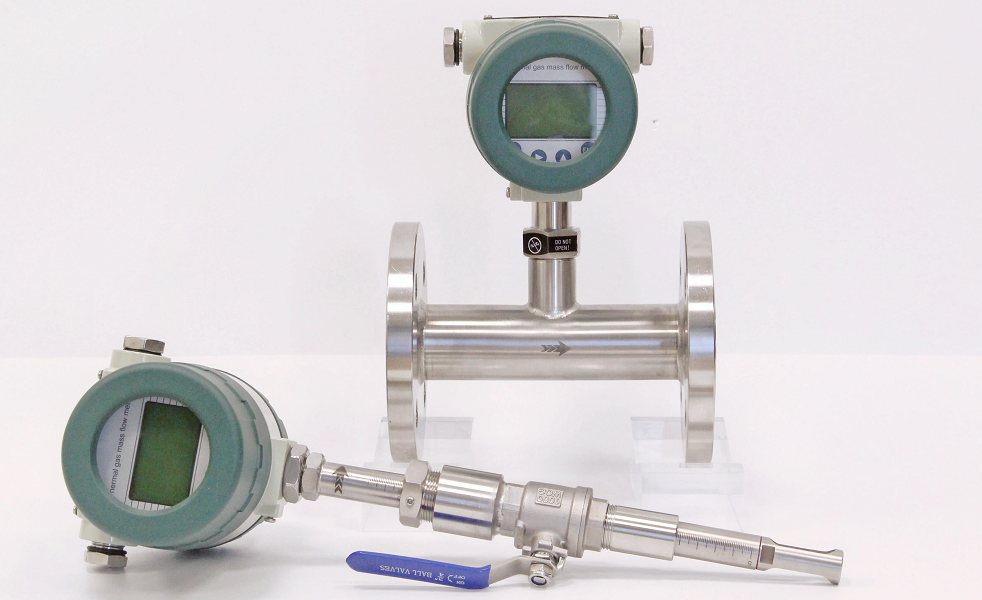

Ջերմային զանգվածային հոսքի չափիչի տեխնոլոգիան գերիշխում է ածխաջրածնային գազի չափման մեջ բռնկման համակարգերում և մեծ տրամագծով տեխնոլոգիական գծերում: Ներդրման տիպի ջերմային զանգվածային հոսքի չափիչները առաջարկում են մատչելի լուծումներ 18-ից 36 դյույմ խողովակաշարերի տեղադրման համար, որտեղ անհրաժեշտ է պահպանել նվազագույն ճնշման անկումը: Այս սարքերը չափում են գազի զանգվածային հոսքի արագությունը՝ հայտնաբերելով տաքացվող սենսորներից ջերմության ցրումը, ապահովելով ուղղակի զանգվածի չափում՝ առանց ճնշման և ջերմաստիճանի փոխհատուցման:
Էթանի և պրոպանի գոլորշիներ օգտագործող բռնկվող թմբուկների կիրառման համար ջերմային զանգվածի հոսքի չափիչները ապահովում են հուսալի չափում մթնոլորտայինին մոտ ճնշումներում (0.1 կգ/սմ²Գ)՝ շրջակա միջավայրի ջերմաստիճանից սկսած ջերմաստիճանային միջակայքերում։
Համապատասխան հոսքի գործիքավորման ընտրությունը պահանջում է նախագծային պայմանների և շահագործման պարամետրերի ուշադիր գնահատում: Էթանային հոսքաչափերը կարող են աշխատել -116°C ջերմաստիճանում, բայց պետք է դիմակայեն -118°C-ից մինչև +65°C նախագծային ջերմաստիճաններին՝ գոլորշու ռեժիմում հասնելով 43.5 կգ/սմ²Գ նախագծային ճնշման: Նմանապես, պրոպանային հոսքաչափերը համապատասխանում են -52°C-ից մինչև +115°C նախագծային պայմաններին և մինչև 35.7 կգ/սմ²Գ ճնշմանը, ինչը պահանջում է կրիոգեն ծառայության համար հարմար կառուցվածքային նյութեր:
Ածխաջրածնային վերամշակման կայաններում հոսքաչափերի տեղադրումը պետք է համապատասխանի 1-ին գոտու, IIA գազի խմբի, T3 վտանգավոր տարածքների դասակարգմանը: ATEX հավաստագրված սարքերը՝ Ex 'd' պայթյունապաշտպանության վարկանիշով, ապահովում են անվտանգ շահագործում պոտենցիալ պայթյունավտանգ մթնոլորտներում: IP 67 ներթափանցման պաշտպանության վարկանիշը ապահովում է էական պաշտպանություն շրջակա միջավայրի պայմաններից՝ միաժամանակ պահպանելով սարքի ամբողջականությունը:
Ժամանակակից հոսքի չափման համակարգերը անխափան ինտեգրվում են բաշխված կառավարման համակարգերի (DCS) հետ՝ HART հաղորդակցման արձանագրության միջոցով: Խելացի փոխանցիչները ապահովում են 4-20 մԱ անալոգային ելք թվային HART ծածկույթով, որը հնարավորություն է տալիս հեռակա կարգաբերել, ախտորոշել և մոնիթորինգ անել: Առաջադեմ սարքերը առաջարկում են բազմափոփոխական փոխանցման հնարավորություններ՝ միաժամանակ հաղորդելով զանգվածային հոսքի, խտության, ջերմաստիճանի և գումարիչի արժեքները՝ գործընթացի կառավարման ռազմավարությունները օպտիմալացնելու համար:
Հոսքի չափիչի չափսերը պետք է համապատասխանեն ամբողջ աշխատանքային տիրույթին՝ պահպանելով ճշգրտությունը նորմալ հոսքի պայմաններում: Կորիոլիսի զանգվածային հոսքի չափիչները սովորաբար օպտիմալ կերպով աշխատում են անվանական հզորության 20%-ից 100%-ի սահմաններում, մինչդեռ ջերմային զանգվածային հոսքի չափիչները գերազանցում են ավելի լայն իջեցման հարաբերակցություններով: Նվազագույն, նորմալ և առավելագույն հոսքի արագությունների գնահատումը ապահովում է, որ ընտրված սարքերը պահպանեն սպեցիֆիկացիայի ճշգրտությունը ամբողջ աշխատանքային շրջանակում: Այստեղ մենք կցում ենք Կորիոլիսի հոսքաչափի բնորոշ չափսերի թերթիկ էթանի հոսքի չափման համար :
Թույլատրելի ճնշման անկման նկատառումները զգալիորեն ազդում են հոսքաչափի ընտրության վրա, մասնավորապես՝ ինքնահոս սնուցմամբ համակարգերում և ցածր ճնշման կիրառություններում: Կորիոլիսի հոսքաչափերը սովորաբար ապահովում են 0.3 կգ/սմ² առավելագույն ճնշման անկում, մինչդեռ ջերմային զանգվածային հոսքաչափերը գործնականում չեն սահմանափակում հոսքը: Համակարգի հիդրավլիկայի ըմբռնումը կանխում է կավիտացիան հեղուկի ծառայության մեջ և ապահովում է բավարար ճնշում հոսանքի ներքևում՝ գործընթացի պահանջներին համապատասխան:
Չափման ճշգրտությունը պահպանելու համար անհրաժեշտ է պարբերական կարգաբերում՝ օգտագործելով հավաստագրված հղման ստանդարտներ: Կորիոլիսի զանգվածային հոսքաչափերը օգտվում են գործարանային կարգաբերումից ջրով կամ թեթև ածխաջրածիններով, ճշգրտության պահանջներով, որոնք ներառում են գծայնություն, հիստերեզիս և կրկնելիության էֆեկտներ: Փորձարկման պայմանները, ճնշման գրառումները և տիրույթի ստուգումը փաստաթղթավորող կարգաբերման վկայականները ապահովում են պահպանման փոխանցման դիմումների հետագծելիությունը:
Էթանի, պրոպանի և ածխաջրածնային գազի կիրառությունների համար հոսքի չափման համապատասխան տեխնոլոգիայի ընտրությունը պահանջում է գործընթացի պայմանների, հեղուկի հատկությունների և շահագործման պահանջների համապարփակ ըմբռնում: Կորիոլիսի զանգվածային հոսքի չափիչները ապահովում են անգերազանցելի ճշգրտություն հեղուկի պահպանման փոխանցման համար, մինչդեռ ջերմային զանգվածային հոսքի չափիչները ապահովում են ծախսարդյունավետ լուծումներ մեծ տրամագծով խողովակներում և բռնկման համակարգերում գազի մոնիթորինգի համար:
Կրիոգեն պահեստավորման և ածխաջրածնային վերամշակման հաջողությունը կախված է հուսալի հոսքի գործիքավորումից, որը պահպանում է աշխատանքը ծայրահեղ ջերմաստիճաններում, լայն ճնշման միջակայքերում և փոփոխական հոսքի պայմաններում: Հոսքի չափիչի տեխնոլոգիան համապատասխանեցնելով կոնկրետ կիրառման պահանջներին՝ օպերատորները հասնում են օպտիմալ չափման ճշգրտության, կարգավորող մարմինների համապատասխանության և գործառնական արդյունավետության այս պահանջկոտ արդյունաբերական միջավայրերում:
