3) Արագության հոսքի չափիչներ

Այս հոսքաչափերը չափում են հեղուկի հոսքի արագությունը՝ ծավալային հոսքի արագությունը որոշելու համար: Դրանք պակաս զգայուն են, եթե և երբ որոշակի հեղուկի Ռեյնոլդսի թիվը մեծ է 10,000-ից: Այս տեսակի հոսքաչափերի թվում են թիավոր անիվը, տուրբինային հոսքաչափը, մրրիկավոր մանրացնող հոսքաչափը, ձայնային/ուլտրաձայնային և էլեկտրամագնիսական հոսքաչափերը :

Արագության տիպի հոսքաչափ - տուրբինային հոսքաչափ

Տուրբինային հոսքաչափը հեղուկ է օգտագործում տուրբինը պտտելու համար, և դրա արագությունը համեմատական է հոսքի արագությանը: Պտտվող շեղբը կտրում է մագնիսական ինդուկցիոն կծիկը՝ իմպուլսային ազդանշան առաջացնելու համար, որը փոխակերպվում է՝ հոսքի արագությունը ստանալու համար:

Առավելություն՝
✅ Բարձր ճշգրտություն (± 0.5%), լայն դիապազոնային հարաբերակցություն (10:1)
✅ Արագ արձագանք (միլիվայրկյանային մակարդակ), հարմար է պուլսացիոն հոսքի համար
✅ Կոմպակտ կառուցվածք՝ նվազագույն ճնշման կորստով
✅ Ցածր գնով հոսքաչափ

Թերություններ՝
× Առանցքակալները հակված են մաշվելու և պատռվելու (պահանջում են կանոնավոր սպասարկում)
× Միջավայրի մաքրության բարձր պահանջներ (պինդ մասնիկները կարող են խցանել շեղբերը)
× Մեծապես ազդվում է մածուցիկությունից (բարձր մածուցիկության հեղուկների ճշգրտության նվազում)

Տիպիկ կիրառություններ՝
 Նավթ/քիմիական արդյունաբերություն. պատրաստի նավթի և հեղուկ գազի չափում, առևտուր, դիզելային վառելիք, կերոսին
 Ջրի մաքրում. բարձր հոսքի ծորակի ջրի, մաքուր ջրի, խմելու ջրի մոնիթորինգ
 Էներգիա. բնական գազի ճնշման կարգավորիչ կայաններում հաշվառում
 Բժշկություն. Մաքուր հեղուկի լցման վերահսկում: լուծիչ
Կիրառելի սցենարներ՝ մաքուր, ցածր մածուցիկությամբ (<10cP), կայուն հոսքի միջավայր։ Արգելվում է օգտագործել խառնուրդներ և քայքայիչ նյութեր պարունակող հեղուկների համար։

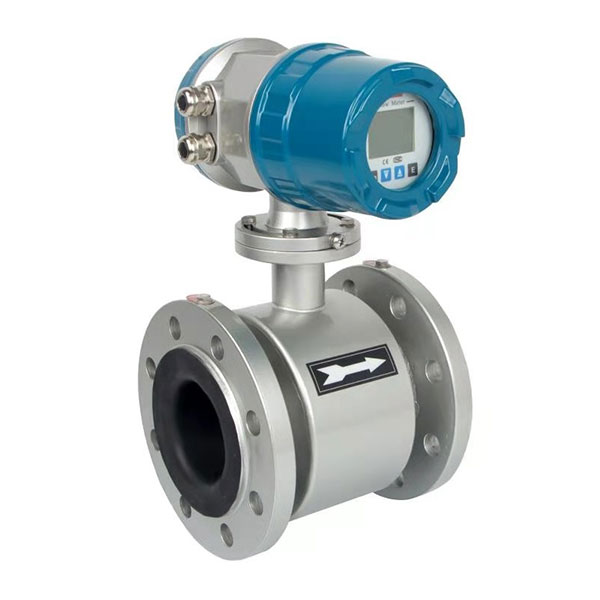

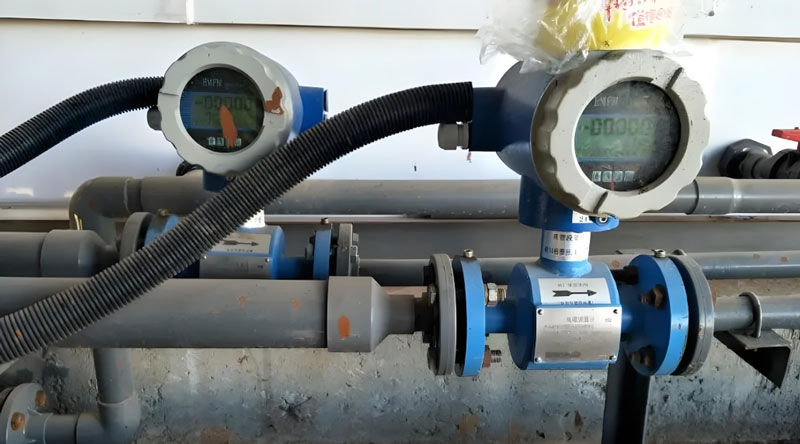

Արագության տիպի հոսքաչափ - մագնիսական հոսքաչափ

Էլեկտրամագնիսական հոսքաչափի սկզբունքը. Ֆարադեյի էլեկտրամագնիսական ինդուկցիայի օրենքի համաձայն՝ հաղորդիչ հեղուկը կտրում է մագնիսական ինդուկցիայի գիծը՝ առաջացնելով ինդուկցված էլեկտրաշարժիչ ուժ (E=BDv), էլեկտրաշարժիչ ուժը համեմատական է հոսքի արագությանը, և հոսքի արագությունը հաշվարկվում է էլեկտրոդային դետեկտման միջոցով։

Առավելություն՝
✅ Անխոչընդոտ հոսքի բաղադրիչ՝ զրոյական ճնշման կորուստ, հարմար է կոռոզիոն/մասնիկ պարունակող հեղուկների համար, ինչպիսիք են HCL-ը, H2SO3-ը, NaOH լուծույթը, շաղախը, կեղտաջրերը
✅ Բարձր ճշգրտություն (± 0.5%), լայն դիապազոնային հարաբերակցություն (20:1)
✅ Երկկողմանի չափում, բարձր ճնշման դիմադրություն (մինչև 40 ՄՊա)

Թերություններ՝
X Չափել միայն հաղորդիչ հեղուկներ (հաղորդականություն >5 μ S/cm), չի կարելի չափել յուղ, օրգանական հեղուկներ։
X փուչիկները ազդում են ճշգրտության վրա
X Հնարավոր չէ չափել գազի և գոլորշու հոսքը

Տիպիկ կիրառություններ՝
 Ջրի մաքրում. կոյուղու/հում ջրի չափում
Քիմիական արդյունաբերություն՝ թթվային/ալկալային/շլյուզի տեղափոխման մոնիթորինգ
 Սնունդ. Խմիչքներ/Կաթնամթերքի խողովակաշար
 Մետաղագործություն՝ շլամային հոսքի վերահսկում

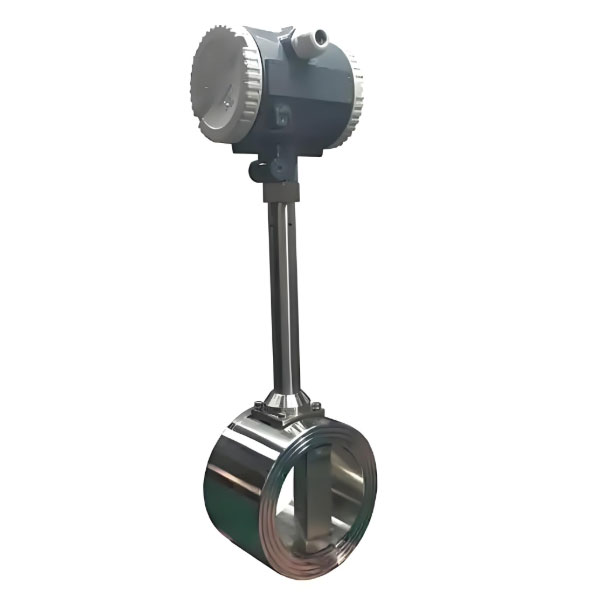

Արագության տիպի հոսքաչափ - Vortex հոսքաչափ
Մրրիկավոր հոսքաչափի սկզբունքը. Երբ հեղուկը հոսում է դիմադրության հեղուկով (մրրիկավոր գեներատոր), երկու կողմերում հերթագայաբար առաջանում են կանոնավոր մրրիկներ (Կարմանի մրրիկավոր փողոց): Մրրիկավոր հոսքի հաճախականությունը համեմատական է հոսքի արագությանը, և հոսքի արագությունը հաշվարկվում է հաճախականությունը սենսորի միջոցով հայտնաբերելով:

Առավելություններ
✅ Շարժական մասեր չկան՝ մաշվածության դիմացկուն, ցածր սպասարկման ծախսեր
✅ Լայնորեն կիրառելի միջավայրեր՝ կարելի է չափել գազ/հեղուկ/գոլորշի
✅ Լայն դիապազոնային հարաբերակցություն (10:1), բարձր ջերմաստիճանային դիմադրություն (450°C-ից պակաս)

Թերություններ
X Հոսքի ցածր արագություն՝ վատ ճշգրտությամբ (պետք է լինի >0.5 մ/վ)
X Թրթռման զգայունություն (պահանջվում է թրթռման նվազեցման փակագծերի տեղադրում)
X Բարձր պահանջներ ուղիղ խողովակի հատվածի համար (սկզբում 20D, ապա 5D)

Տիպիկ կիրառություն
 Գոլորշու չափում. Կաթսայի գոլորշու/արդյունաբերական խողովակաշարային ցանց (հագեցած/գերտաքացված գոլորշի)
 Էներգիա. Բնական գազի/սեղմված օդի առևտրի հաշվարկ
Քիմիական արդյունաբերություն՝ լուծիչի/հեղուկ գազի հոսքի մոնիթորինգ
 Ջեռուցում. Տաք ջրի շրջանառության համակարգի չափում

---

4) Զանգվածային հոսքի չափիչներ

Այս չափիչները լավագույնս օգտագործվում են զանգվածի հետ կապված գործընթացներում, քանի որ դրանք չափում են զանգվածի արագացումից առաջացող ուժը: Մանրամասնորեն, ուժը նշվում է որպես զանգվածի շարժում ժամանակի միավորի ընթացքում, այլ ոչ թե ծավալ ժամանակի միավորի ընթացքում: Զանգվածային հոսքի չափիչների ենթատեսակներից են ջերմային դիսպերսիոն հոսքաչափերը և Կորիոլիսի զանգվածային հոսքի չափիչները: Այս չափիչների ամենատարածված կիրառությունները կապված են քիմիական և գազային արդյունաբերության հետ: Օգտագործման այլ ոլորտներն են էներգետիկան, հանքարդյունաբերությունը, դեղագործությունը և կեղտաջրերի արդյունաբերությունը:

Ջերմային զանգվածի հոսքի չափիչ

Ջերմային գազի հոսքի չափիչի սկզբունքը. Ջերմային դիֆուզիայի սկզբունքի հիման վրա, ջեռուցման և ջերմաստիճանի սենսորի միջև ջերմաստիճանի տարբերությունը տատանվում է գազի հոսքի արագության հետ, և հոսքի արագությունը հաշվարկվում է ջերմաստիճանի տարբերությունը կամ ջեռուցման հզորության փոփոխությունը չափելով։

Առավելություն՝
✅ Շարժական մասեր չունի՝ չի սպասարկում, դիմացկուն է թրթռումներին
✅ Գերցածր հոսքի արագության զգայունություն (չափված 0.05 մ/վրկ-ից)
✅ Շարքի հարաբերակցությունը չափազանց լայն է (100:1), ուղիղ խողովակների հատվածների համար ցածր պահանջներով

Թերություններ՝
X Կիրառելի է միայն գազերի համար (հեղուկը/գոլորին անվավեր է)
X Գազի չափման արդյունքը կախված է գազի բաղադրությունից
X Բարձր փոշու/յուղի մշուշի պայմանները կարող են հեշտությամբ աղտոտել զոնդը

Տիպիկ կիրառություններ՝
 Շրջակա միջավայրի պաշտպանություն. ծխնելույզի/արտանետվող գազերի արտանետումների մոնիթորինգ (CEMS համակարգ)
 Էներգիա՝ սեղմված օդի/բնական գազի հոսքի չափում
Կիսահաղորդիչ. Բարձր մաքրության մասնագիտացված գազի չափիչ (Ar/N₂)
 HVAC: Օդի մատակարարման խողովակների հոսքի կառավարում

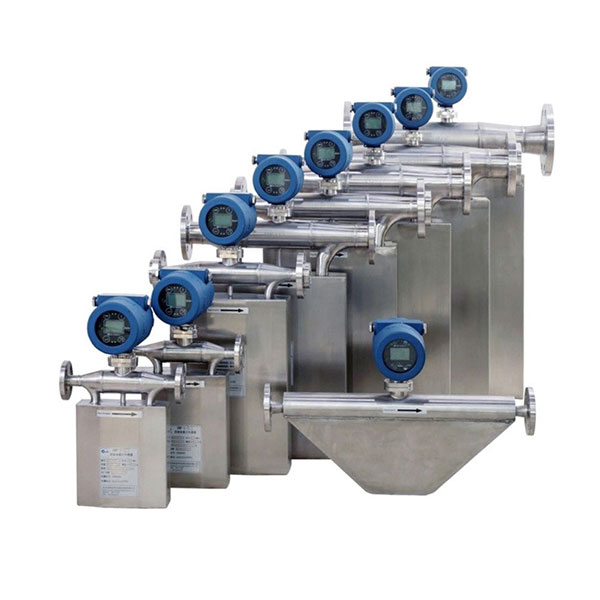

Կորիոլիսի հոսքաչափ

Կորիոլիսի զանգվածային հոսքաչափի սկզբունքը. Երբ հեղուկը հոսում է տատանվող չափիչ խողովակի միջով, առաջանում է Կորիոլիսի ուժ, որը առաջացնում է խողովակի պատի փուլային տեղաշարժ: Տեղաշարժը համեմատական է հեղուկի զանգվածային հոսքի արագությանը, և հոսքի արագությունը հաշվարկվում է փուլային տարբերությունը սենսորի միջոցով հայտնաբերելով (խտությունը համաժամանակյա չափելով):

առավելություն՝
✅ Զանգվածային հոսքի արագության անմիջական չափում (ոչ ծավալային փոխակերպում) չափազանց բարձր ճշգրտությամբ (± 0.1%)
✅ Բազմապարամետրային չափում՝ զանգվածային հոսքի, խտության, ջերմաստիճանի, ծավալային հոսքի արագության համաժամանակյա չափում
✅ Լայնորեն կիրառելի միջավայրեր՝ հեղուկներ/գազեր/խառնուրդներ/բարձր մածուցիկության հեղուկներ

Թերություններ՝
X Չափազանց բարձր գին (3-5 անգամ ավելի թանկ, քան մյուս հոսքաչափերը)
X Բարձր ճնշման կորուստ (բարդ կառուցվածքի պատճառով, որը հանգեցնում է հոսքի բարձր դիմադրության)
X Սահմանափակված է մեծ խողովակի տրամագծով, առավելագույն չափը DN250 է

Տիպիկ կիրառություններ՝
 Նավթաքիմիական արդյունաբերություն. հում նավթի առևտրի հանձնում, հավելանյութերի ճշգրիտ չափում
 Սնունդ և դեղամիջոցներ. օշարակի/մելասի/լոսյոնի հարաբերակցության լրացում
 Էներգիա՝ Հեղուկացված բնական գազի որակի հոսքի մոնիթորինգ
 Հետազոտություն. Բազմաֆազ հոսքի փորձարարական վերլուծություն

---

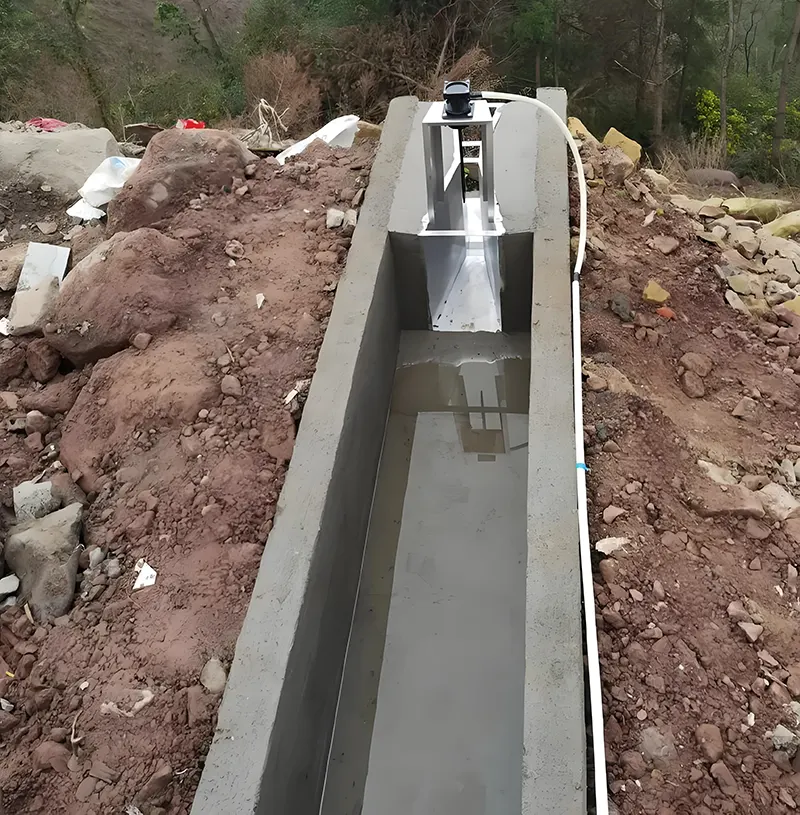

5) Բաց ալիքային հոսքաչափեր

Բաց ջրանցքային հաշվիչները չափում են հեղուկները բաց ջրանցքներում, ինչպիսիք են ջրթափները, հոսքերը կամ V-աձև կտրվածքները: Սրանք ափհաններ են, որոնք ամբարտակների կառուցվածքներ են, որոնք թույլ են տալիս փոքր կամ հատկապես կենտրոնացված հեղուկի ազատ հոսք՝ կախված կառուցվածքի չափից և ձևից: Բաց ջրանցքային հոսքաչափերը թույլ են տալիս չափել հոսքի արագությունը: Այս հոսքաչափերի ամենատարածված կիրառությունները ազատ հոսք ունեցող հեղուկների միջավայրերում են, ինչպիսիք են գետերը, առվակները, կոյուղու/կեղտաջրերի համակարգերը կամ ոռոգման ջրուղիները:
