Հաշվիչների հոսքի հաշվիչի ընտրության նկատառումները

Շուկայում առկա են հոսքաչափերի մի քանի տեսակներ, յուրաքանչյուրը գործում է տարբեր տեխնոլոգիաների վրա: Հոսքի գործիքներ ընտրելիս անհրաժեշտ է տեղեկանալ յուրաքանչյուր տեսակի դրական և բացասական կողմերի մասին:
Ներկայումս ընկերություններից պահանջվում է ակտիվ լինել կորպորատիվ պատասխանատվության և շրջակա միջավայրի կայունության հարցում և զգույշ լինել իրենց ջերմոցային գազերի (GԳ) արտանետումների մակարդակի վերահսկման հարցում: Նրանք պետք է համապատասխանեն կանոնակարգերին `միևնույն ժամանակ կենտրոնանալով իրենց ունեցվածքի, մարդկային ռեսուրսների և շրջակա միջավայրի վրա ազդեցության վրա: Բացի այդ, խնամակալության փոխանցումը ևս մեկ կարևոր գործոն է, որը պահանջում է բարձրարժեք ապրանքների և ծառայությունների ավելի լավ հարկաբյուջետային վերահսկողություն `էներգիայի գնի բարձրացում:

Ընդհանուր հոսքի չափման ծրագրեր

Ներկայումս գործարաններում և արդյունաբերություններում մարդիկ պահանջվում են արագ և որակյալ որոշումներ կայացնել ՝ վերցված և վերլուծված տվյալների հիման վրա: Բույսերի մեծ մասը դա ապավինելու համար ապավինում է իրենց հոսքի գործընթացների ճիշտ չափմանը: Հոսքի չափման երկու ընդհանուր մարտահրավեր կա ՝ արժեքը և ճշգրտությունը: Լավագույն արդյունքի հասնելու համար ճիշտ հոսքի չափիչը օգտագործվում է ճիշտ կիրառման համար, որպեսզի արդյունքի արդյունավետությունը հասնի ընկերության համար օպտիմալ ծախսերի:
Հանրաճանաչ հոսքի չափման գործիքավորում
Չնայած հոսքաչափերը պրոցեսի հեղուկի հոսքը վերահսկելու, վերահսկելու և չափելու լավագույն գործիքներն են, ընկերությունները պետք է զգույշ լինեն, թե որ տեխնոլոգիան են ընտրում:

Կորիոլիսի հոսքի հաշվիչ

Կորիոլիսի հոսքաչափերը օգտագործում են թրթռացող խողովակի միջով անցնող հեղուկների փուլային, հաճախականության կամ լայնության փոփոխման սկզբունքը: Ամբողջությամբ տեղադրված տախտակը ստանում է մուտքային ազդանշան, իսկ ելքային ազդանշանը համամասն է հեղուկի զանգվածային հոսքի արագության արագությանը: Սա ի տարբերություն ջերմային զանգվածի հոսքաչափերի է, երբ ելքը կախված է հեղուկի ֆիզիկական հատկություններից:
Այս զանգվածի հոսքի հաշվիչի տվիչները կարող են ճշգրիտ չափել հեղուկի զանգվածը բարձր ջերմաստիճանի տիրույթի համար: Դրանք կարող են օգտագործվել ոչ հաղորդող, մածուցիկ հեղուկների համար `բաց դիզայնի պատճառով, որը թույլ է տալիս անկաշկանդ հոսք ունենալ: Այս զանգվածի հոսքի հաշվիչները ցածր սպասարկում են, քանի որ չկան շարժվող մասեր: Միակ բացասական կողմն այն է, որ այս կորիզի հաշվիչների արժեքը թանկ է և ավելի բարդ, ուստի համարվում է անթույլատրելի:

Էլեկտրամագնիսական հոսքի հաշվիչ

Այս մագնիսական հոսքի հաշվիչները գործում են Ֆարադեյի էլեկտրամագնիսական ինդուկցիայի օրենքի սկզբունքով: Սա նշանակում է, երբ դիրիժորը անցնում է մագնիսական դաշտով, արտադրվում է լարում: Այս դեպքում պրոցեսային հեղուկը հաղորդիչ է, և մագնիսական դաշտը ստեղծվում է խողովակի արտաքին մասում տեղադրված էներգետիկ ոլորուններով: Արտադրված լարումը ուղիղ համեմատական է հոսքի արագությանը:
Conducանկացած հաղորդիչ պրոցեսի հեղուկի հոսքի արագությունը կարելի է չափել մագնիտրերով: Դրա առավելություններն են ճնշման նվազագույն անկումը, խառնաշփոթի բարձր հարաբերակցությունը, գերազանց ճշգրտությունը և կրկնությունը: Բացի այդ, մագնիսական հոսքի հաշվիչները չեն ազդում հեղուկի մածուցիկությունից, ջերմաստիճանի և ճնշման փոփոխությունից, երբ ճիշտ են չափաբերում, և չունեն շարժական մասեր հեղուկի հոսքը խոչընդոտելու համար: Այնուամենայնիվ, դրանք կարող են լինել ծանր և բավականին թանկ, հատկապես ավելի մեծ չափերով և խախտելու հակում ունեն: Այնուամենայնիվ, հոսքաչափերի արտադրությունն այժմ զարգացնում է ներմուծման տիպի մետրեր, որոնք խնայում են տեղադրման մեծ ծախսերը:

Դրական տեղահանման (PD) հոսքի հաշվիչ

Այս հոսքի հաշվիչները հեղուկը բաժանում են ֆիքսված աճի և չափում են հոսքի արագությունը `ամփոփելով անհատական ընթերցումները: Գործընթացների հեղուկի հոսքը հանգեցնում է պտտիչի պտտմանը և այս պտուտակին կցված հաշվիչները չափում են պտտումը `ընդհանուր հոսքի ծավալային չափումը գրանցելու համար: Այս հաշվիչները չափազանց ճշգրիտ են և ունեն խառնաշփոթի ամենաբարձր ցուցանիշները: Ուղղակի խողովակների և մեկ կամ երկու շարժվող մասերի պահանջի բացակայության դեպքում PD հաշվիչները քիչ են սպասարկում: Միակ բանը այն է, որ նրանք կարող են օգտագործել միայն մաքուր հեղուկներ և կարող են մեծ լինել տեղադրման համար:

Երմային զանգվածի հոսքաչափ

Heatedեռուցվող սենսորային տարրը, հոսքի ուղուց հեռու, թույլ է տալիս, որ գործընթացի հեղուկը ջերմություն անցկացնի այս մետրերում: Անցկացված ջերմության քանակը ուղիղ համեմատական է հոսքի արագությանը: Այս ջերմային ցրման հոսքի հաշվիչը ունի ջերմաստիճանի փոխհատուցող, հոսքի վերլուծիչ և ազդանշանային օդափոխիչ, որն ապահովում է գծային ելք: Rmերմային հոսքի հաշվիչները սովորաբար ցածր գին ունեն և աշխատում են մաքուր գազերի հետ `հատուկ ջերմային հզորությամբ: Դրանք օգտագործվում են նաև ցածր ճնշման, ցածր խտության գազերի համար, որոնք պիտանի չեն Կորիոլիս մետրերի համար: Այս գազի զանգվածի հոսքի հաշվիչների թերությունը ճշգրտության ոչ այնքան բարձր ցուցանիշներն են, չնայած վերջին նախագծերը մեծ մասամբ լուծել են դա:

Տուրբինի հոսքի հաշվիչ

Այս հոսքաչափերում ազատորեն կախված ռոտորը պտտվում է, երբ հեղուկն անցնում է իր ծածկոցների դեմ: Արդյունքում ստացված պտտման արագությունը ուղղակիորեն համամասնական է հեղուկի հոսքի արագությանը և գրավվում է ՝ օգտագործելով սենսորը որպես զարկերակային ազդանշաններ: Այս ազդանշանը մշակվում է հոսքի հաղորդիչի կողմից `հոսքի վերջնական արագությունը որոշելու համար:
Այս հոսքի հաշվիչները օգտագործում են ժամանակի փորձարկված սկզբունք և բարձր ճշգրտություն ունեն մեծ խառնուրդի գործակիցների և կրկնվողության հետ: Pulարկերակային արագության ազդանշանները բարձր են լուծումներով և չափում են հոսքի ծավալային արագությունը: Այնուամենայնիվ, դրանք կարող են օգտագործվել միայն մաքուր հեղուկների համար և պահանջում են կանոնավոր վերագնահատում և սպասարկում:

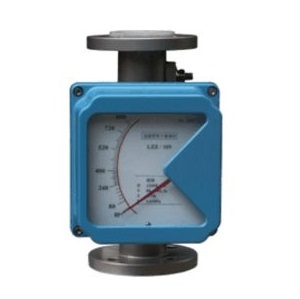

Փոփոխական մակերեսի հոսքի հաշվիչ

Այս անխափան չափման հոսքի հաշվիչները ունեն երկու մաս `կոնաձև չափիչ խողովակ և ջրատարը լողում է խողովակի մեջ: Հեղուկի վերևի հոսքի մնացորդը և քաշի քաշը որոշում են դրա դիրքը: Այս դիրքը հոսքի գծային ֆունկցիա է: Ընթերցումները կարող են կատարվել թափանցիկ պլաստմասե կամ ապակե խողովակների միջոցով:
Այս հոսքի հաշվիչները պարզ են, բազմակողմանի, հուսալի և ցածր գնով: Դրանք պետք է տեղադրվեն ուղղահայաց և ճշգրտված ՝ բարձր մածուցիկությամբ սեղմված գազերի և հեղուկների չափման համար: Նրանք ունեն ցածր խառնուրդի և ճշգրտության տեմպեր:

Պտտվող հոսքի հաշվիչ

Այս հորձանուտի հոսքի հոսքի հաշվիչները գործում են ֆոն Կարմանի էֆեկտի վրա: Բլեֆի մարմնի կողքով անցնող հեղուկը (հոսքի հոսքի մեջ ընկած հարթ, լայն ճակատով կառուցվածք) առաջացնում է այլընտրանքային պտույտներ, և հոսքի արագությունը ուղղակիորեն համամասնական է հորձանուտի հաճախությանը: Հոսքի արագությունը հավասար է խողովակի տարածքի արտադրանքի և հոսքի արագության:
Այս պտտահաշվիչները չունեն շարժական մասեր և, հետեւաբար, սպասարկման ցածր մակարդակ ունեն: Նրանք կարող են չափել միայն մաքուր հեղուկները և կարող են ունենալ ճնշման անկումներ, երբ հոսքի ճանապարհը խոչընդոտվում է:

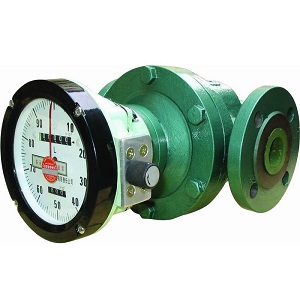

Օվալաձեւ հանդերձանքի հոսքի հաշվիչ

Այս գծային ծավալային հոսքի հաշվիչները օգտագործում են PD մետր ֆունկցիոնալությունը հեղուկով, որը մտնում է պորտով և անցնում պալատի միջով: Հեղուկը խցիկի ներքին շարժակների պտտման պատճառ է դառնում, իսկ հետո դուրս է գալիս ելքից: Պտտվող փոխանցումատուփերը տեղափոխում են հեղուկի որոշակի քանակություն և անցնում զարկերակներ արտադրող եղեգի անջատիչի կողքով: Այս իմպուլսները գրավվում են միկրոպրոցեսորով, ինչը առաջացնում է LED էկրանին փոփոխություն:
Հոսքաչափի գործիքավորման նորագույն նախագծերը չափում են իրական ծավալը և ունեն հոսքի լայն շրջանակ `ցածր ճնշման անկմամբ և բարձր մածուցիկությամբ, ուստի կարող է օգտագործվել որպես բարձր մածուցիկության հոսքաչափ: Այս ծավալային հաշվիչները կարող են հեշտությամբ տեղադրվել և ճշգրիտ են տրամաչափման հետ նույնիսկ բարձր ջերմաստիճանի, կծու և մածուցիկ պայմաններում:
