Ապակու արդյունաբերության համար լավագույն հոսքաչափերը. Ընտրության, չափսերի որոշման և տեղադրման գործնա

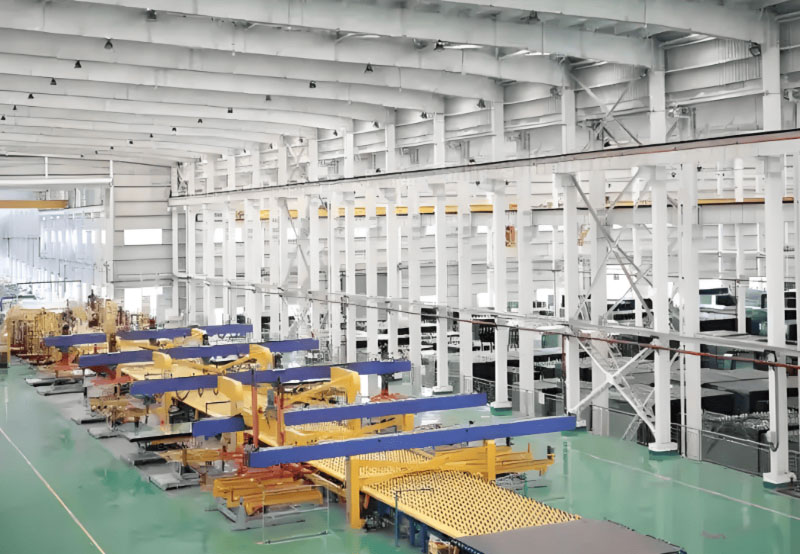

Հոսքի չափիչներ ժամանակակից լողացող ապակու համար

Ապակու արտադրությունը, մասնավորապես ժամանակակից լողացող ապակու արտադրությունը, հիմնված է ճշգրիտ կոմունալ ծառայությունների վրա: Մարաֆիկի գլխավոր խողովակաշարի խմելու ջրից մինչև սառեցման ջրի օղակներ, բնական գազից և հեղուկ գազից մինչև թթվածին, ազոտին, ջրածինին և սեղմված օդին, հուսալի հոսքի չափումը պահպանում է վառարանների կայունությունը, անագի լոգարանների անվտանգությունը և որակի կայունությունը: Այս ուղեցույցը բացատրում է, թե արդյունաբերական հոսքաչափերի որ տեսակներն են համապատասխանում յուրաքանչյուր գծին, ինչպես չափել դրանք (4″, 8″, 16″, 20″, որոնք տարածված են գործարաններում) և ինչ հաշվի առնել ճշգրտության, ջերմաստիճանի և սպասարկման համար: Եթե դուք փնտրում եք « ջրի լավագույն հոսքաչափ », « բնական գազի հոսքաչափ », « սեղմված օդի հոսքաչափ » կամ « թթվածնի հոսքաչափ », ապա դուք ճիշտ տեղում եք:

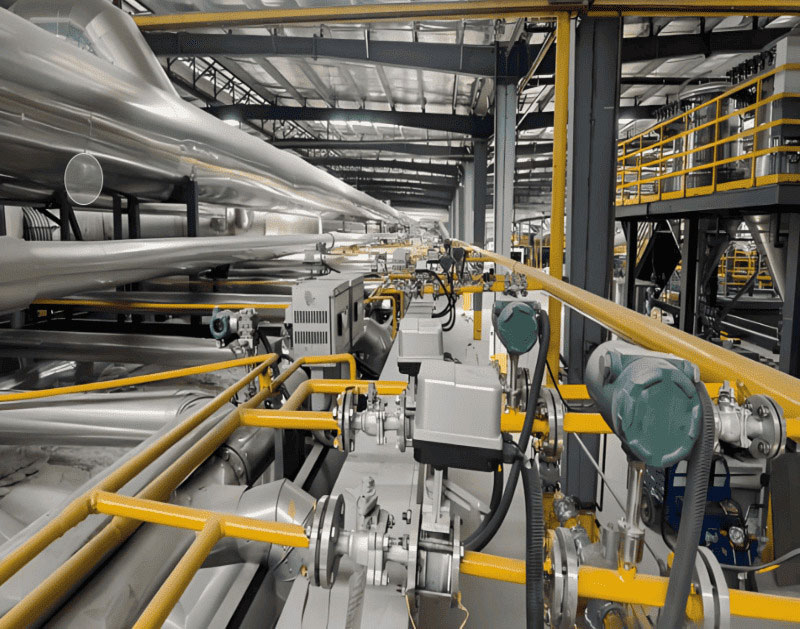

Արդյունաբերական հոսքի չափիչ

Ինչու՞ են հոսքաչափերը կարևոր ապակե գործարաններում

• Գործընթացի կայունություն. վառելիք-օդ և O₂ հարստացման ճիշտ հարաբերակցությունները պահպանում են վառարանի ջերմաստիճանի միատարրությունը և նվազեցնում են թերությունները։
• Կոմունալ ծառայությունների օպտիմալացում. Սառեցման աշտարակի կազմի , CT-ի անջատման և փակ շղթաների մոնիթորինգը կրճատում է ջրի և էներգիայի ծախսերը։

• Անվտանգություն և համապատասխանություն. Արդյունաբերական կեղտաջրերի արտանետման ճշգրիտ հոսքը նպաստում է շրջակա միջավայրի վերաբերյալ հաշվետվությունների կազմմանը:
• Որակի վերահսկողություն. Անագե լոգարանում հաստատուն հոսքը պաշտպանում է մակերեսի որակը և նվազագույնի է հասցնում ներառումները։

Արագ համընկնումներ՝ գիծ → խորհուրդ տրվող հոսքաչափ

Խմելու ջուր (4–8 դյույմ, մինչև 60 °C):

• Լավագույնը՝ էլեկտրամագնիսական հոսքաչափ (մագնիսաչափ)՝ ճնշման կորուստ չունի, բարձր ճշգրտություն ունի հաղորդիչ հեղուկների վրա, իդեալական է խմելու հիմնական գծի , «հայելային» և «նախշային» գծերի, սառեցման աշտարակների կառուցման և փակ ցիկլով ընդարձակման բաքի համար։
• Այլընտրանքային տարբերակ՝ ուլտրաձայնային տարանցման ժամանակ՝ ամրացվող վերանորոգումների համար, որտեղ անջատումը դժվար է, կամ հեղուկ տուրբինային հոսքաչափերի համար

RO արտադրանքի ջուր (4 դյույմ, մինչև 50 °C):

• Լավագույնը՝ հեղուկ տուրբինային հոսքաչափ կամ մրրկային հոսքաչափ ՝ ցածր հաղորդունակության և կոռոզիոն դիմադրության համար. ստուգեք RO հաղորդունակությունը չափիչի տեխնիկական բնութագրերի համեմատությամբ։
• Այլընտրանք՝ չժանգոտվող պողպատե ռոտաչափ ։

Սառեցնող ջուր՝ բաց ցիկլ (8–16 դյույմ) և փակ ցիկլ (20 դյույմ, մինչև 50 °C):

• Լավագույնը՝ մագնիսամետրեր գլխավոր ցանցի և N₂/O₂ սառեցման ճյուղերի համար; ընտրեք IP68՝ մեծ չափերի փոսերի, եռակցված եզրերով։
• Այլընտրանք՝ Ուլտրաձայնային շատ մեծ գծերի վրա կամ այնտեղ, որտեղ ճնշման անկումը պետք է զրո լինի։

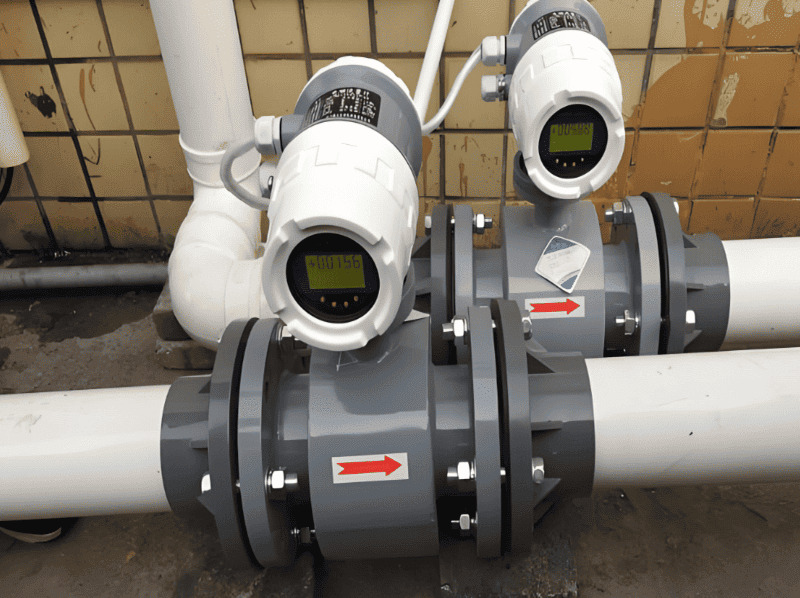

Ջրահեռացման ներքին ջրեր. արտահոսք դեպի Մարաֆիկ և CT ջրհեղեղային կայան (4 դյույմ, մինչև 50 °C):

• Լավագույնը՝ մագնեզիումի չափիչ ՝ քայքայմանը դիմացկուն ծածկույթով (օրինակ՝ կոշտ ռետինե) կամ տեֆլոնե ծածկույթ՝ քայքայիչ հեղուկի և լրիվ տրամագծի հողանցման համար. անհրաժեշտության դեպքում ավելացրեք երկկողմանի հնարավորություն։
• Համապատասխանության խորհուրդ. Կեղտաջրերի հոսքի մասին հաշվետվությունների համար զուգակցեք տվյալների գրանցիչի հետ։

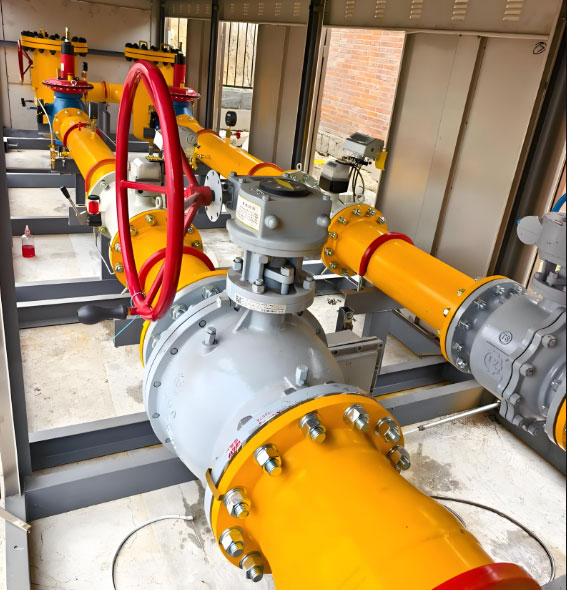

Բնական գազ (8 դյույմ) և հեղուկ գազ/հեղուկ բնական գազ (8 դյույմ) դեպի վառարանային գազային սենյակ (մինչև 60 °C):

• Լավագույնը՝ գազատուրբինային հոսքաչափ ՝ բարձր ճշգրտությամբ պահպանման/փոխանցման աստիճանի չափման համար՝ ցածր ճնշման կորստով։
• Այլընտրանք՝ մաքուր, չոր գազի վրա պտտվող հոսքաչափ (ամուր, ավելի ցածր գնով). մեծ խողովակաշարերի համար դիտարկեք ջերմային զանգվածի հոսքաչափի կամ ցածր գնով գազի հոսքաչափի օգտագործումը ։

Թթվածնից մինչև OxiBoost (4 դյույմ, մինչև 60 °C):

• Լավագույնը՝ (ուղղակի զանգվածային հոսք, առանց ճնշման/ջերմաստիճանի փոխհատուցման) կամ Կորիոլիսի մեթոդ ՝ ամենաբարձր ճշգրտության համար։
• Նշում. Համոզվեք, որ նյութերը և հաստատումները մաքուր են O₂-ով։

Ազոտից անագի լոգանք (4 դյույմ, մինչև 60 °C):

• Լավագույնը՝ ջերմային զանգված կամ մրրիկ ՝ ճնշման/ջերմաստիճանի փոխհատուցմամբ՝ N₂ շերտի կայուն կառավարման համար։

Ջրածնից անագի լոգանք (4 դյույմ, մինչև 60 °C):

• Լավագույնը՝ Կորիոլիսի զանգվածային հոսքի չափիչ ՝ գերազանց է փոփոխվող խտությամբ H₂- ի համար, աջակցում է անագի լոգանքի ճշգրիտ մթնոլորտային հարաբերակցությունները, կամ տարբերակ՝ մրրիկավոր հոսքի չափիչով և փոփոխական մակերեսի հոսքի չափիչով։
• Անվտանգություն. Օգտագործեք էքստրեմալ դիմացկուն հաղորդիչներ և H₂-համատեղելի կնիքներ։

Սեղմված օդը #1–#3 կոմպրեսորներից (4 դյույմ, մինչև 60 °C):

• Լավագույնը՝ սեղմված օդի ջերմային զանգվածային հոսքի չափիչ՝ բազային գիծը, արտահոսքերը և տեսակարար էներգիան (կՎտժ/Նմ³) հետևելու համար:
• Այլընտրանք՝ մրրիկով չափեք, եթե նախընտրում եք արագության չափում ամուր կառուցվածքով։

Չափս և ճշգրտություն. ճիշտ ստացեք առաջին անգամից

• Գծի չափը և արագությունը. ապակե գործարաններում 4″–20″ գծերի մեծ մասը հեղուկների համար նախատեսված է 0.5–3 մ/վրկ , իսկ գազերի համար՝ 15–30 մ/վրկ արագությամբ : Ճշգրտության համար Ռեյնոլդսի թվերը պահեք հաշվիչի տեխնիկական բնութագրերի սահմաններում:

• Ուղիղ վազքի պահանջները.

• Mag: սովորաբար ≥5D վերև / ≥3D ներքև (ստուգեք մատակարարին):
• Մրրրիկ՝ ≥15D/5D տարածված։
• Ուլտրաձայնային. հետևեք ուղիների հաշվարկի ուղեցույցին. մեծ խողովակների համար՝ կրկնակի կամ չորս ուղիներ։

• Ճշգրտության նպատակներ՝

• Մագնեզիում և ուլտրաձայնային (հեղուկ). ±0.2–0.5% արագության ։
• Ուլտրաձայնային (գազ, պահուստային): ±0.5–1.0% :
• Ջերմային զանգված (օդ/գազեր). սովորական ցուցմունքի ±1–2%-ը ։
• Կորիոլիսի (H₂, փոքր գծեր): զանգվածային հոսքի ±0.1–0.2%-ը ։

• Ջերմաստիճան. Դուք նշել եք մինչև 50–60 °C ՝ չափիչ սարքերի մեծ մասի սահմաններում։ Ստուգեք ծածկույթի, միջադիրի և էլեկտրոնիկայի վարկանիշները։

• Հաղորդականություն (մագնիսաչափերի համար). Ապահովեք >5–20 µS/սմ (մատակարարի համար հատուկ): RO արտադրանքը կարող է պահանջել PTFE ծածկույթներ կամ ուլտրաձայնային այլընտրանք:

Բարձր աշխատանքային ժամանակի համար տեղադրման լավագույն մեթոդները

• Մոնտաժում. Հեղուկների համար պարկուճները տեղադրեք լիքը խողովակով , ցանկալի է ՝ հորիզոնական ՝ էլեկտրոդներով ժամը 3-ին և 9-ին, որպեսզի խուսափեք գազի/պինդ նյութերի միջամտությունից։
• Հողանցում և պաշտպանություն. Օգտագործեք հողանցման օղակներ ոչ հաղորդիչ ծածկույթների վրա և պաշտպանիչ ազդանշանային մալուխներ՝ VFD-ներից հեռու:
• Մեկուսացման փականներ և շրջանցիկ փականներ. Հնարավորություն են տալիս փոխանակել հաղորդիչները և կատարել սպասարկում՝ առանց արտադրությունը դադարեցնելու։
• Հզորություն և ելքեր. Հնարավորության դեպքում ստանդարտացրեք 24 Վ հաստատուն հոսանքի վրա, օգտագործեք 4–20 մԱ + HART/Modbus DCS ինտեգրման համար, հաշվի առեք իմպուլսային ելքերը ընդհանուր արժեքների համար։
• Մուտքից պաշտպանություն. Փորերի և բացօթյա ցանցերի համար ընտրեք IP67/IP68 և էպօքսիդային ծածկույթով մարմիններ։
• Վտանգավոր տարածքներ. վառարան-գազ, H₂, O₂ գոտիները պահանջում են ATEX/IECEx կամ տեղական հաստատումներ. անհրաժեշտության դեպքում ընտրեք ներքին առումով անվտանգ արգելապատնեշներ:

Արժեք խնայող օգտագործման դեպքեր, որոնք կարող եք կրկնօրինակել

Սառեցման աշտարակի օպտիմալացում

Տեղադրեք մագնեզիումի հաշվիչներ լրացման և փչման գծերի վրա՝ կոնցենտրացիայի ցիկլերը հաշվարկելու և ջրի ու քիմիական նյութերի ծախսերը կրճատելու համար։

Սեղմված օդի արտահոսքի ծրագիր

Կոմպրեսորի գլխամասերում և հիմնական արտադրական գոտիներում տեղադրված ջերմային զանգվածի չափիչները հայտնաբերում են արտահոսքերը և հնարավորություն են տալիս համեմատել կՎտժ/Նմ³ հզորությունը։

Վառելիքի և օդի հարաբերակցության կառավարում

Զուգակցեք ուլտրաձայնային գազի հաշվիչները (NG/LPG) թթվածնի զանգվածի հաշվիչների հետ՝ վառարանի ջերմային պրոֆիլները կայունացնելու և վառելիքի տեսակարար սպառումը նվազեցնելու համար։

Անագե լոգարանի մթնոլորտի կառավարում

Կորիոլիսը (H₂ ) և ջերմային զանգվածը (N₂ ) պահպանում են ճշգրիտ %H₂/%N₂ հարաբերակցությունը, բարելավելով մակերեսի մշակումը և նվազեցնելով թափոնները։

Կարգավորող մարմինների հաշվետվություններ

Մագնեզիումի չափիչների միջոցով ներքին ջրահեռացման համակարգերի արտանետումների ընդհանուր չափերը պարզեցնում են բնապահպանական հաշվետվություններն ու աուդիտները։

Հեղինակ՝ Silver Automation Instruments — Engineering Team

Գործնական գործիքավորման մասնագետներ՝ հոսքի, ճնշման և մակարդակի չափման 10+ տարվա աշխատանքային փորձով: Մասնագիտական գիտելիքներ գազային տուրբինային, կորիոլիսի, մագնիսական և ուլտրաձայնային չափիչների ոլորտում: CE և ISO 9001 գործընթացներ:
