48 ալիքային թղթազուրկ ձայնագրիչներ

Այս հոդվածը ներկայացնում է 48 ալիքային թղթազուրկ ձայնագրիչի հիմնարար սկզբունքները, ծրագրային և սարքային ճարտարապետությունը, ինչպես նաև գունավոր թղթազուրկ ձայնագրիչի որոշակի հիմնական տեխնիկական գործընթացների նախագծման հայեցակարգերն ու մեթոդները: Վերջապես, ներկայացված են 48 ալիքային թվային ձայնագրիչների հիմնական աշխատանքային ցուցանիշները:

48 ալիքով գունավոր թղթազուրկ ձայնագրիչը նոր սերնդի ձայնագրման գործիք է, որը բաղկացած է բազմամիկրոպրոցեսորային ցանցից, որն առաջարկում է հզոր ֆունկցիոնալություն և գերազանց իրական ժամանակի կատարողականություն։

48 ալիքային թղթազուրկ ձայնագրիչի հիմնական առանձնահատկությունները՝

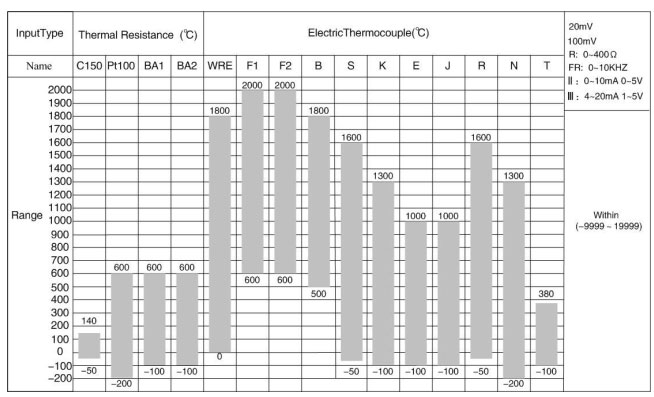

• Ստանդարտ լարման, հոսանքի, ջերմազույգի և RTD ազդանշանների համար ունիվերսալ մուտքի առավելագույնը 48 ալիք, որը պարզեցնում է տեղադրումը և կարգաբերումը։

• Առաջադեմ A/D փոխակերպման և ինքնակարգավորման տեխնոլոգիաներ, որոնք բարձրացնում են ջերմաստիճանի և ժամանակի շեղումների նկատմամբ դիմադրությունը, միաժամանակ արդյունավետորեն զտելով կոշտ միջավայրերում առկա խանգարումները։
• Մեծ ծավալի օպերատիվ հիշողության (1 ՄԲ) և անջատման պաշտպանության, ինչպես նաև SD քարտերի (128 ՄԲ–1 ԳԲ) համադրություն՝ կարճաժամկետ տվյալների հասանելիությունը և երկարաժամկետ տվյալների պահպանումը հավասարակշռելու համար։

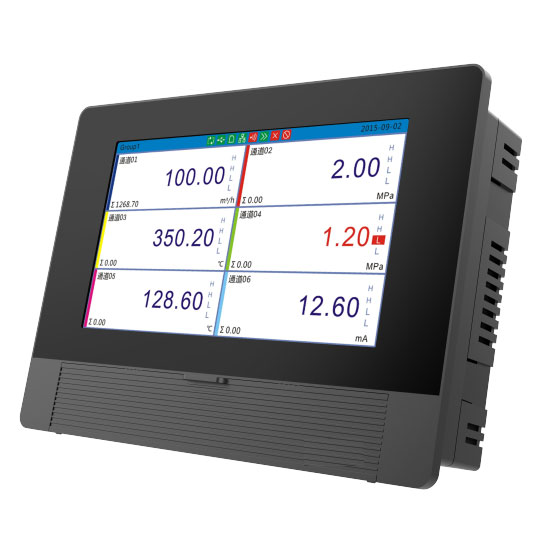

• 10.4 դյույմանոց TFT գունավոր LCD էկրան, որը զգալիորեն ընդլայնում է ցուցադրման հնարավորությունները։

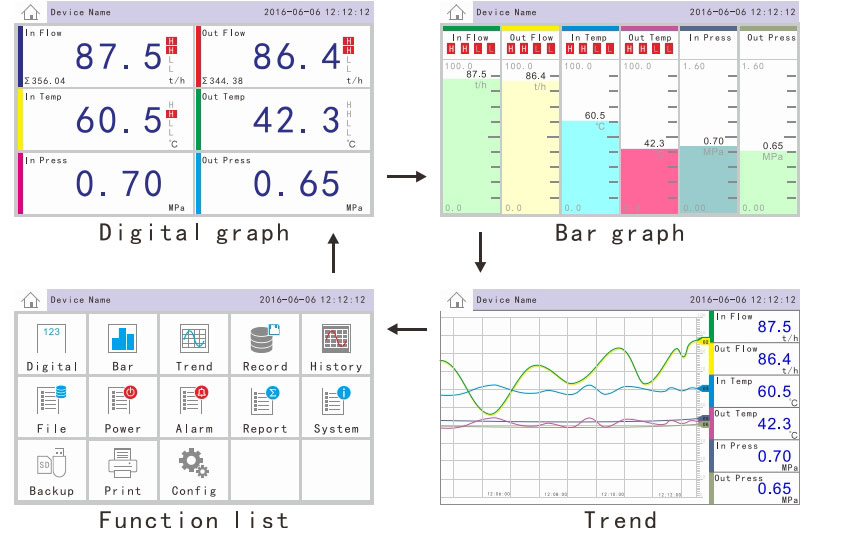

• Օգտագործողի համար հարմար ինտերֆեյս՝ բազմաթիվ ցուցադրման ռեժիմներով, ներառյալ ինժեներական միավորները, սյունակային գրաֆիկները և միտումների կորերը՝ հեշտ մոնիթորինգի համար։
• Համակարգի կարգավորման համար ճկուն 5-մակարդակ անգլերեն մենյու՝ պարամետրերի կարգավորումների գաղտնաբառով պաշտպանությամբ։
• RS-232/RS-485 կապի ինտերֆեյսներ, որոնք հնարավորություն են տալիս տվյալների փոխանակում համակարգչի հետ, կարգավորել հոսթ համակարգչի կարգավորումները և միանալ մինի սերիական տպիչներին՝ իրական ժամանակում տվյալների և տագնապի կարգավիճակի տպագրության համար։
• Ալյումինե համաձուլվածքից պատրաստված հատուկ պատյան՝ էլեկտրամագնիսական ալիքների դիմադրության բարձրացման, հեշտ տեղադրման և գեղագիտական, գործնական դիզայնի համար։

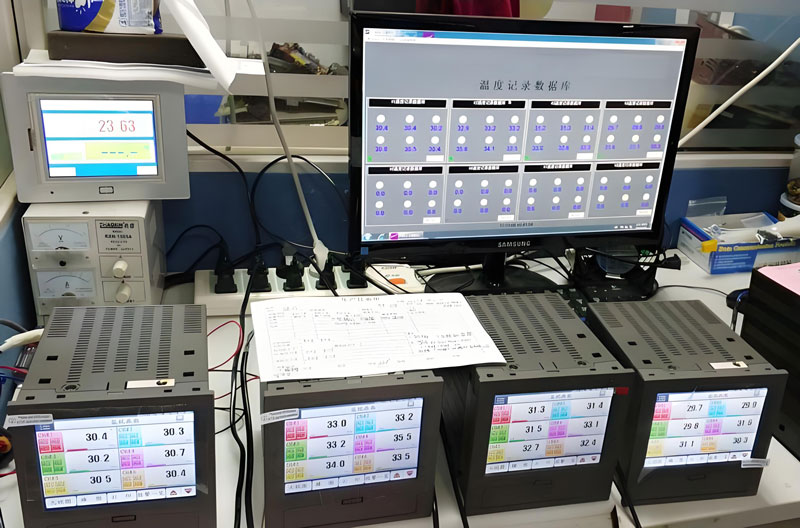

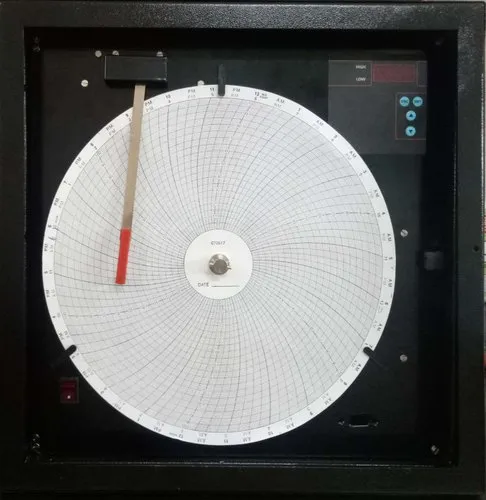

48 ալիքային վահանակային գրանցիչը լայնորեն կիրառելի է քիմիական, մետալուրգիական, նավթային և այլ արդյունաբերություններում, այն հնարավորություն է տալիս նմուշառել, վերահսկել, վերլուծել և պահպանել արդյունաբերական գործընթացների պարամետրերը: Համեմատած ավանդական մեխանիկական գրաֆիկական գրանցիչների հետ, գրաֆիկական գրանցիչը վերացնում է այնպիսի խնդիրներ, ինչպիսիք են թղթի խցանումները, թանաքի արտահոսքը, բարդ մեխանիկական կառուցվածքները, բարձր սպասարկման ծախսերը և սահմանափակ ֆունկցիոնալությունը, ինչը 48 ալիքային ունիվերսալ գրանցիչը դարձնում է արդյունաբերական ավտոմատացման համար իդեալական հաջորդ սերնդի գործիք:

48 ալիքային տվյալների գրանցիչի աշխատանքային սկզբունքը

Ալիքային տախտակը կատարում է նմուշառում և ուժեղացում յուրաքանչյուր անալոգային մուտքային ազդանշանի վրա, այնուհետև այն փոխանցում է A/D փոխակերպման մոդուլին: Ազդանշանը փոխակերպվում է թվային արժեքի A/D փոխակերպիչի կողմից, մշակվում է թվային ֆիլտրման միջոցով և պահվում տվյալների պահպանման տարածքում: Ալիքային տախտակի CPU-ն կապվում է գլխավոր տախտակի CPU-ի հետ յուրաքանչյուր 0.2 վայրկյանը մեկ՝ չափման տվյալները փոխանցելու համար: Գլխավոր տախտակը մշակում է տվյալները՝ դրանք փոխակերպելով ինժեներական արժեքների կամ համապատասխան կորերի (համապատասխանում են էկրանի կոորդինատներին) և ցուցադրում է տեղեկատվությունը տարբեր էկրանների վրա: CPU-ն պահպանում է չափման արժեքները և՛ RAM-ում (ժամանակավոր իրական ժամանակի պահեստ), և՛ ֆլեշ հիշողության քարտում (տվյալների երկարաժամկետ պահպանում): Համակարգը կատարում է բարձր/ցածր սահմանի տագնապի ստուգումներ և արտածում է տագնապի կարգավիճակը ռելեային կոնտակտների միջոցով՝ հիմնվելով տագնապի կարգավորման կարգավորումների վրա:

Կենտրոնական պրոցեսորը (CPU) ստանում է ստեղնաշարի կառավարման հրամաններ տվյալների ավտոբուսի միջոցով և կատարում է համապատասխան մշակում և ցուցադրում՝ հիմնվելով այդ հրամանների վրա: Բոլոր կարգավորման պարամետրերը պահվում են EEPROM-ում: Տպագրության կարգավորումների համաձայն, կենտրոնական պրոցեսորը համապատասխան տվյալները փոխանցում է տպիչին RS-232 կապի ինտերֆեյսի միջոցով՝ տպագրության համար:

48 ալիքային տվյալների գրանցիչի սարքային կառուցվածքը

48 ալիքային գրաֆիկական ձայնագրիչը բաղկացած է վեց հիմնական բաղադրիչներից՝ գլխավոր տախտակ, ալիքային տախտակ, էկրան, ստեղնաշար, հիշողության քարտ, ռելեային ելքային տախտակ, կապի տախտակ և սնուցման աղբյուր: Այս բաղադրիչները միմյանց հետ կապված են ժապավենային մալուխների և միացման անցքերի միջոցով: Ինչպես ցույց է տրված նկար 1-ում:

1. Էկրան

48 մուտքային ալիքներով թվային գրաֆիկական ձայնագրիչն ունի 800×600 պիքսել լուծաչափով կետային մատրիցային գունավոր LCD էկրան, որը կարող է ցուցադրել 128 գույն։ Սա հնարավորություն է տալիս ներկայացնել անգլերեն նիշեր, գրաֆիկա և աղյուսակներ։

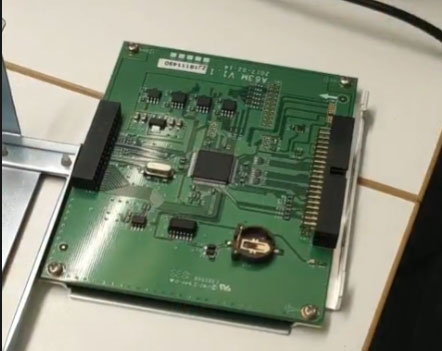

2. Գլխավոր տախտակ

Գլխավոր տախտակը հիմնականում բաղկացած է միկրոկառավարիչ համակարգից և ազդանշանի փոխանցման բլոկից։

2.1 Համակարգի միկրոկառավարիչ

Համակարգն օգտագործում է 8-բիթային միկրոկառավարիչներ (80C32 և 80C31)՝ ազդանշանի չափման, հաշվարկի, էկրանի ցուցադրման, տագնապի ելքի և հաղորդակցման գործառույթներ կատարելու համար: Կարևոր տարրերն են՝ CPU, EPROM, RAM: WDT (Watchdog Timer): Իրական ժամանակի ժամացույց (RTC):

Չպլանավորված էլեկտրաէներգիայի անջատումների կամ անջատումների ժամանակ, էլեկտրաէներգիայի անջատման պաշտպանություն ունեցող օպերատիվ հիշողությունը պաշտպանում է ներքին կարգավորումների և ձայնագրված տվյալների կորստից: Որպեսզի վահանակային թվային ձայնագրիչը պատշաճ կերպով գործի, կարևոր տվյալները և հաղորդակցման պարամետրերը պետք է պաշտպանված լինեն:

Արտաքին միջամտության պատճառով առաջացած համակարգի խափանումները կանխվում են WDT-ի կողմից: WDT-ն ապահովում է անխափան աշխատանք՝ նախապես որոշված ժամանակահատվածում վերագործարկելով պրոցեսորը, եթե միջամտությունը հանգեցնի պրոցեսորի կամ EPROM-ի անսարքության:

48 ալիքային անքարտեզային ձայնագրիչի իրական ժամանակի ժամանակի գրանցումը ապահովվում է RTC-ի կողմից: Ներքին ժամանակաչափերն այլևս անհրաժեշտ չեն, և պրոցեսորի ռեսուրսների սպառումը զգալիորեն նվազում է, քանի որ այն միայն պարբերաբար պետք է կարդա ժամացույցի տվյալները ցուցադրման համար: Իրական ժամանակի ժամացույցի ֆունկցիոնալությունը պահպանելու և RAM տվյալները էլեկտրաէներգիայի անջատման կամ անջատման դեպքում պաշտպանելու համար RTC չիպն ունի ներկառուցված լիթիումային մարտկոց:

Այս պարամետրերը ներառում են տրամաչափման տվյալները, ազդանշանի տեսակը, չափման միջակայքը (վերին/ստորին սահմաններ), ինժեներական միավորները, տվյալների գրանցման միջակայքերը և տագնապի շեմերը: Չիպի երկլար ինտերֆեյսը (I²C) նվազագույնի է հասցնում համակարգի ռեսուրսների սպառումը:

2.2 Ռելեային կառավարման բլոկ

Ռելեի կառավարման բլոկը ռելեների համար գեներացնում է անջատման ազդանշաններ՝ հիմնվելով տագնապի ելքի կարգավիճակի վրա։

3. Ալիքի տախտակ

Քանի որ 48 ալիքային տվյալների գրանցիչը ընդունում է ստանդարտ անալոգային ազդանշաններ, ինչպես նաև ջերմազույգերի և RTD ազդանշաններ, հիմնական բլոկը պետք է կատարի ազդանշանների մշակման մի շարք գործառույթներ՝ միկրոկառավարիչով կառավարվող մուլտիպլեքսորի անջատում, միլիվոլտ ազդանշանի ուժեղացում, A/D փոխակերպում, փոխակերպված տվյալների (թվաբանական միջին) պահպանում միկրոկառավարիչի նշանակված հիշողության մեջ։

Միկրոկառավարիչ համակարգը պարբերաբար կապ է հաստատում ալիքային տախտակի հետ՝ ուղարկելով հրամաններ և ստանալով նմուշառված տվյալներ՝ միաժամանակ պահպանելով միջալիքային մեկուսացումը։

4. Էլեկտրամատակարարման սխեմա

48 ալիքային անքարտեզային ձայնագրիչն օգտագործում է ցածր լարման անջատիչ սնուցման աղբյուր՝ բարելավված փոխակերպման արդյունավետության և էներգիայի սպառման կրճատման համար: Շղթան ընդունում է հետևյալ հոսանքները՝ 220V AC, 50Hz; 24V DC, տարբեր արդյունաբերական միջավայրերին հարմարվելու համար: silverinstruments.com կայքից 48 ալիքային ձայնագրիչ պատվիրելիս խնդրում ենք նշել ձեր հիմնական սնուցման աղբյուրի պահանջարկը:

5. Պարիսպ

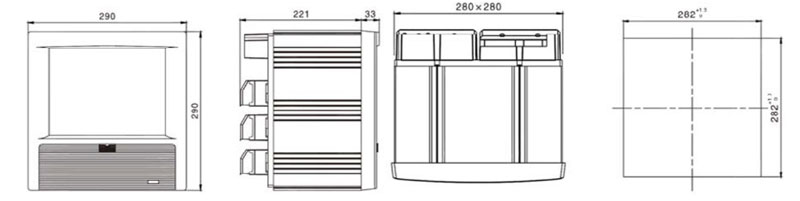

Կառուցված է մասնագիտացված ալյումինե համաձուլվածքի պրոֆիլներից, ունի 280 մմ × 280 մմ վահանակի կտրվածքի չափսեր։

48 ալիքային ունիվերսալ ձայնագրիչի հիմնական տեխնոլոգիաները

1. Համընդհանուր ազդանշանի մուտք:

Ձայնագրիչը իրականացնում է ունիվերսալ ազդանշանի մուտքագրում հետևյալի միջոցով՝ հետևի տերմինալի լարերի, DIP անջատիչի կարգավորումների, համակարգի մենյուի կարգավորման միջոցով: Գործողության սկզբունքը (տե՛ս նկար 2):

Անջատիչի վիճակների (S1/S2) կոնֆիգուրացիա. Ջերմազույգի ազդանշաններ՝ S2 բաց, S1 փակ; Ստանդարտ ազդանշաններ՝ S1 բաց, S2 փակ; RTD ազդանշաններ՝ և՛ S1, և՛ S2 բաց։

2. RTD նմուշառում

Սարքը RTD նմուշառման ժամանակ ալիքի ընտրության համար օգտագործում է անալոգային անջատիչներ: Անալոգային անջատիչների անհայտ և փոփոխական միացման դիմադրությունները փոխհատուցելու համար. Սխեմայի նախագծման լուծում (տե՛ս նկար 3):

• R101/R102-ը ներկայացնում են RTD-ի վերին/ստորին դիմադրության սահմանները
• Հոսանքի աղբյուրը լարում է առաջացնում RTD/հղման դիմադրության վրա
• Y տերմինալում լարման չափումը վերացնում է անջատիչի դիմադրության ազդեցությունը
• Ճշգրտությունը պահպանվում է անջատիչից առաջ լարումը չափելով

48 ալիքային թղթազուրկ ձայնագրիչի տեխնիկական բնութագրերը

Հիմնական սխալ՝ ±0.2%;
Պատմական վերարտադրման սխալ՝ ±0.1%;;
Տագնապի սխալ՝ ±0.1%;
Կրկնելիության սխալ՝ 0.1%;
Զարթուցիչի կրկնելիության սխալ՝ 0.1%;
Սերիական ինտերֆեյս՝ RS-232;
Սնուցման աղբյուր՝ AC 220V ±15% կամ DC 24V։

Եզրափակելով

48 ունիվերսալ մուտքային ալիքներով գունավոր թղթազրուցիչը ունի գերազանց հատկանիշներ, այդ թվում՝ լայն կիրառելիություն, օգտագործողին հարմար էկրանի աշխատանք, բարձր ճշգրտություն և հուսալի աշխատանք, ինչպես նաև հզոր ֆունկցիոնալություն՝ զգալիորեն գերազանցելով ավանդական թղթազրուցիչները կամ թանաքազրուցիչները: Էլեկտրոնային ձայնագրիչը իդեալական է գործընթացային պարամետրերի չափման և գրանցման համար տարբեր ոլորտներում, ինչպիսիք են նավթամթերքը, քիմիական նյութերը, սննդի վերամշակումը, ջրամատակարարումը և կեղտաջրերի մաքրումը: Silverinstruments.com-ի իր զարմանալի կատարողականությամբ և ցածր գնով, այս առաջադեմ վահանակային ձայնագրիչը, ինչպես կանխատեսվում է, ավելի ու ավելի կարևոր կդառնա ավտոմատացված արտադրական գործընթացներում:
