Ներածություն
Ռոտամետրերը (կամ մենք անվանում ենք փոփոխական մակերեսի հոսքի չափիչներ/VA հոսքի չափիչներ) ասեղային փականների հետ զուգակցված դասական և հուսալի լուծում են հոսքի ճշգրիտ չափման և կարգավորման համար բազմաթիվ ոլորտներում: Այս պարզ, բայց դասական համադրությունը լայնորեն կիրառվում է գազի և հեղուկի հոսքի և կառավարման կիրառություններում, որտեղ ճշգրտությունը, պարզությունը և ցածր գինը կարևոր են: Այս հոդվածը ուսումնասիրում է ռոտմատեր հոսքի չափիչների աշխատանքային սկզբունքները, առավելությունները, ընտրության մեթոդները և ռոտամետր-ասեղային փական համակարգերի կիրառությունները: silverinstruments.com-ը տրամադրում է ռոտամետրի և անհրաժեշտ փականի դասական համադրություն՝ ցածր գնով և հուսալի հոսքի չափման լուծումներով:
Ինչպես են ռոտամետրերը և ասեղային փականները միասին աշխատում
1. Ռոտամետրի ֆունկցիոնալությունը

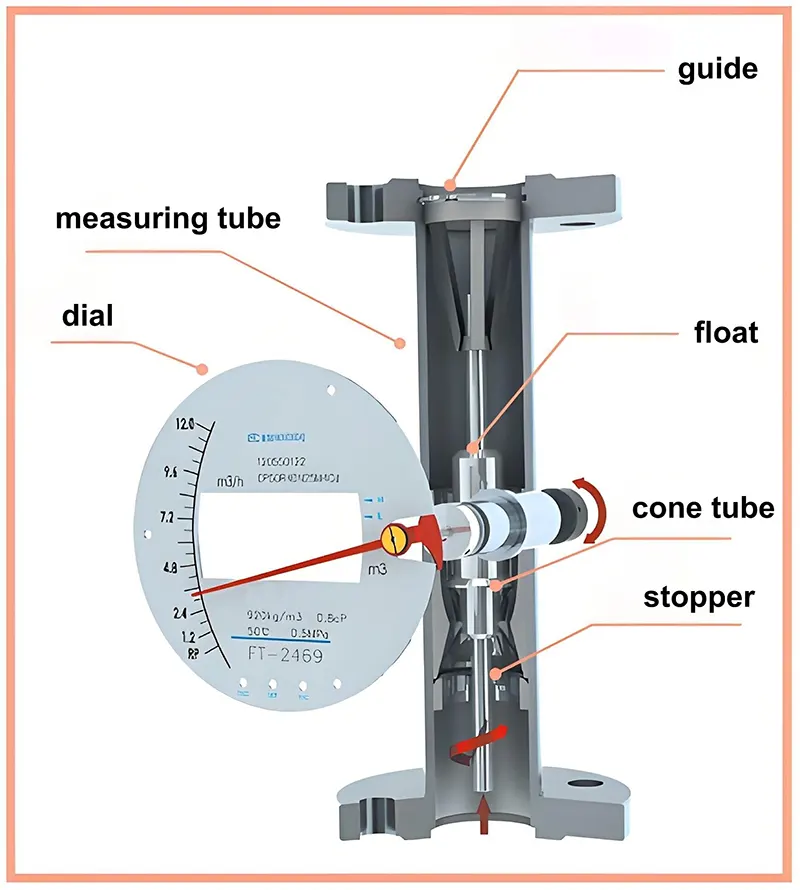

Ռոտամետրը գործում է փոփոխական մակերեսի հոսքի չափման (VA հոսքաչափ) սկզբունքով, որտեղ լողացողը (կամ մխոցը) բարձրանում կամ իջնում է կոնաձև խողովակի ներսում՝ ի պատասխան հեղուկի հոսքի: Լողացողի դիրքը ցույց է տալիս հեղուկի հոսքի արագությունը, որը կարդացվում է տրամաչափված սանդղակի համեմատ:
Հիմնական առանձնահատկություններ՝
- Արտաքին սնուցման կարիք չկա – Աշխատում է լողունակության, դիմադրության և ձգողականության միջև մեխանիկական հավասարակշռության հիման վրա: Այնուամենայնիվ, silverinstruments.com-ը նաև առաջարկում է
ռոտոմետրեր՝ փոխանցիչներով :
- Գծային սանդղակ – Հեշտ ընթեռնելի, սովորաբար տրամաչափված է որոշակի հեղուկների (օդ, ջուր և այլն) համար։ Հետևաբար, երբ դուք պատվիրում եք ռոտոմետրեր silverinstruments.com կայքից, դուք պետք է մեզ տրամադրեք հեղուկի տեսակը և խտության մասին տեղեկությունները։
- Հոսքի լայն դիապազոն – Կարող է չափել փոքր հոսքը՝ մի քանի մլ/րոպեից մինչև հազարավոր LPM (լիտր րոպեում), մենք ունենք սենսորների բազմաթիվ չափսեր՝ 1/2 դյույմ ռոտոմետրերից մինչև 8 դյույմ ռոտոմետրեր։
2. Ասեղային փականի դերը

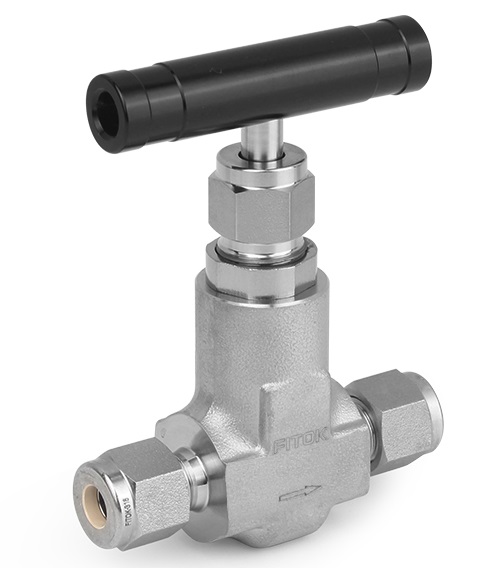

Ասեղային փականը լրացնում է փոփոխական մակերեսի հոսքաչափը՝ ապահովելով հոսքի նուրբ կառավարում: Դրա կոնաձև ամրակը թույլ է տալիս աստիճանական կարգավորում, ինչը այն իդեալական է դարձնում
ցածր հոսքի չափման կիրառությունների համար:

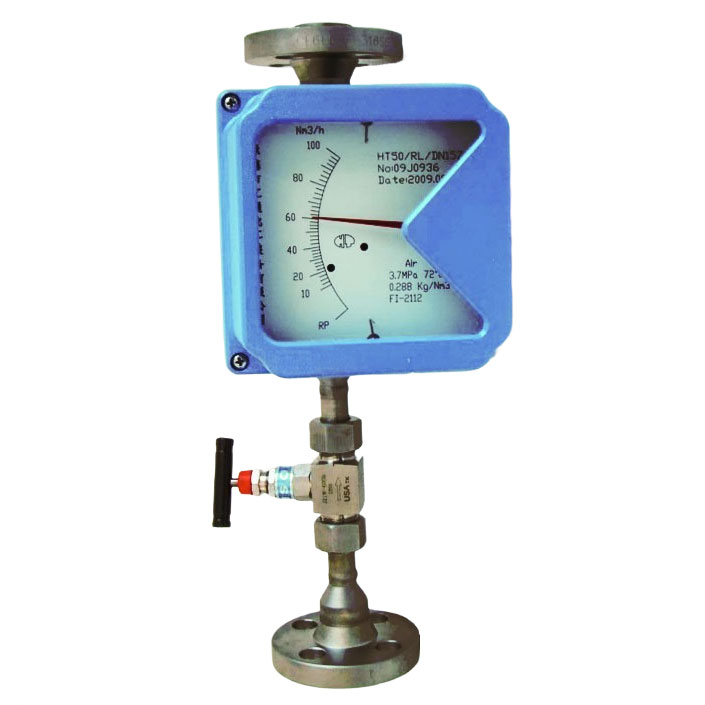

Ասեղային փական, որը հագեցած է ռոտաչափով
Ռոտամետր՝ անհրաժեշտ փականի գործառույթներով.
- Հոսքի ճշգրիտ կարգավորում – Հնարավորություն է տալիս նուրբ կարգավորման՝ համապատասխանեցնելով ձեր ցանկալի հոսքի արագություններին։
- Հոսքի կայունացում – Նվազեցնում է չափվող հեղուկների տուրբուլենտությունը և պուլսացիան՝ ապահովելով ճշգրիտ և հուսալի ցուցմունքներ։
- Համակարգի պաշտպանություն – Կանխում է հանկարծակի լարման տատանումները, որոնք կարող են փչացնել ռոտաչափը։
Ռոտամետրերի օգտագործման առավելությունները ասեղային փականներով
✓ Հոսքի չափիչի պարզ տեղադրում. բարդ էլեկտրոնիկա կամ ծրագրավորում չի պահանջվում:
✓ Հոսքի չափիչը պահանջում է ցածր սպասարկում. շարժական մասեր չկան (բացառությամբ լողացողի), ինչը նվազեցնում է մաշվածությունը։
✓ Ցածր գնով հոսքաչափ. Ավելի մատչելի է, քան

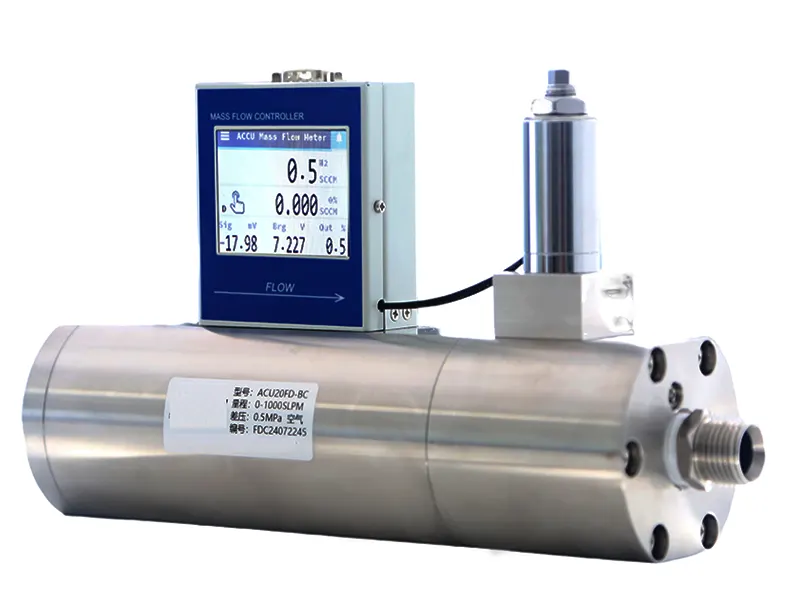

թվային զանգվածային հոսքի կարգավորիչները ։
✓ Տեսողական հաստատում. Ուղղակի ընթերցում առանց լրացուցիչ այլ հոսքի գումարիչների:
✓ Բազմակողմանիություն. Աշխատում է գազերի, գոլորշու և հեղուկների հետ՝ կախված ձեր պատվիրած հեղուկների տեսակից, ընդհանուր առմամբ հարմարեցված հոսքաչափերով։
Ասեղային փականով ռոտաչափը ավելի մատչելի է, քան թվային զանգվածային հոսքի կարգավորիչը
Բանալիների ընտրության մեթոդներ
1. Հոսքի սենսորի նյութի համատեղելիությունը
- Թրջված մասեր. Ընտրեք լողացող հոսքաչափ 304, 316 կամ 316L չժանգոտվող պողպատից, կամ PTFE ծածկույթով՝ կոռոզիոն հեղուկների համար։
- Կնիքներ՝ վիտոն, EPDM կամ PTFE՝ քիմիական դիմադրության համար։
2. Հոսքի միջակայք և ճշգրտություն
- Համոզվեք, որ ռոտաչափը ծածկում է պահանջվող տիրույթը (օրինակ՝ 0-300 LPM օդի համար), խորհրդակցեք silverinstruments.com կայքի հետ՝ ձեր հոսքի արագությունը չափելու համար։
Ստորև բերված է silverinstruments.com կայքից
HH50 շարքի ռոտամետրերի հոսքի միջակայքի աղյուսակը։
|
Water (L/h)
|
Air (m3/h)
|
HH50 Max Pressure los
|
|
Diameter
|
Float No.
|
Material
R0,R1,Ti,RL
|
Material
PTFE
|
@0.1013MPa 20°C
|
Water
(Kpa)
|
Air
(Kpa)
|
|
15
|
H15.1
H15.2
H15.3
H15.4
H15.5
H15.6
H15.7
H15.8
H15.9
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
63~630
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
|
0.05~0.5
0.07~0.7
0.11~1.1
0.18~1.8
0.28~2.8
0.48~4.8
0.7~7
1.0~10
1.6~16
|
2.0
2.3
2.5
2.5
2.5
2.6
2.7
2.9
3.4
|
7.0
7.2
7.3
7.5
7.8
8.0
10.0
10.8
14
|
|
25
|
H25.1
H25.2
H25.3
H25.4
H25.5
H25.6
|
63~630
100~1000
160~1600
250~2500
400~4000
630~6300
|
40~400
63~630
100~1000
160~1600
250~2500
400~4000
|
1.6~16
3.0~30
4.5~45
7.0~70
11~110
18~180
|
4.0
4.1
4.4
5.2
7.0
12.5
|
7.0
8.0
12.0
19.0
25.0
33.0
|
|
50
|
H50.1
H50.2
H50.3
H50.4
|
630~6300
1000~10000
1600~16000
2500~25000
|
400~4000
630~6300
1000~10000
1600~16000
|
18~180
25~250
40~400
100~1000
|
4.7
5.1
6.2
8.0
|
8.0
15.0
22.0
35.0
|
|
80
|
H80.1
H80.2
|
2500~25000
4000~40000
|
1600~16000
2500~25000
|
100~1000
120~1200
|
5.3
7.8
|
15.0
22.0
|
|
100
|
H105.1
H105.2
|
6300~63000
10000~100000
|
4000~40000
6300~63000
|
180~1800
300~3000
|
11.4
16.7
|
35.0
|
|
150
|
H155.1
|
15000~150000
|
10000~100000
|
400~4000
|
17.0
|
|
- Ստանդարտ ճշգրտություն՝ ±2%-ից մինչև ±5% FS (ավելի բարձր ճշգրտություն հասանելի է տրամաչափման դեպքում):
3. Ճնշման և ջերմաստիճանի սահմաններ
- Ապակե ռոտամետրերի մեծ մասը աշխատում է <10 բար ճնշման հետ; ասեղային փականները պետք է համապատասխանեն համակարգի ճնշմանը։
- Ջերմաստիճանի սահմանները կախված են նյութերից (օրինակ՝ ապակե խողովակները կարող են կոտրվել ջերմային ցնցման տակ): Մետաղական խողովակների ռոտոմետրերը կարող են դիմանալ ավելի բարձր ջերմաստիճանի և ավելի բարձր ճնշման:

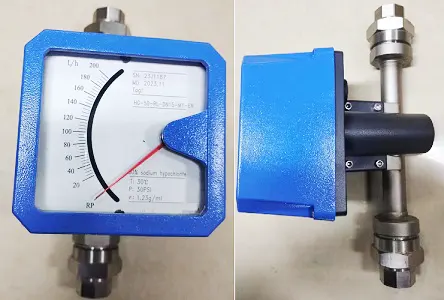

Մետաղական խողովակի ռոտոմետրերը կարող են դիմանալ ավելի բարձր ճնշմանը և ավելի բարձր ջերմաստիճանին
4. Ասեղային փականի ինտեգրում
- Անմիջապես տեղադրված փականները (ներկառուցված ռոտամետրի մեջ) պարզեցնում են տեղադրումը:
- Առանձին փականները թույլ են տալիս ճկունություն խողովակաշարի դասավորության հարցում:
Արդյունաբերական տարածված կիրառություններ
1. Գազի հոսքի կառավարում
- Լաբորատոր գազի բաշխում (N₂, O₂, CO₂,
H₂ ):
- Մշակող արդյունաբերություններ (օդի հոսքի չափիչ,
բնական գազի հոսքի չափիչ , մասնագիտացված գազեր):
2. Հեղուկի դեղաչափում և չափում
- Քիմիական ներարկում (pH-ի վերահսկում, ջրի մաքրում):
- Սնունդ և խմիչք (
օշարակի հոսքաչափ, ախտահանիչ միջոցների բաշխում):
3. HVAC և սեղմված օդի համակարգեր
-
Օդի հոսքի մոնիթորինգ պնևմատիկ համակարգերում։
- Հոսքի ստուգում՝ կարգավորվող հոսքի արագությամբ։
4. Բժշկական և դեղագործական
- թթվածնային թերապիայի սարքեր։
- Կենսառեակտորի գազի մատակարարման կառավարում:
Սահմանափակումներ և այլընտրանքներ
1. Երբ ռոտամետրերը կարող են հարմար չլինել
- Բարձր ճնշման համակարգեր
- Չափազանց ցածր հոսքեր, ինչպիսիք են 2 sccm ցածր հոսքի չափումը (ավելի հարմար է
զանգվածային հոսքի կարգավորիչների, այսինքն՝ MFC-ի համար):
- Անթափանցիկ հեղուկներ (լողացող մակերեսի անորոշ տեսանելիություն):

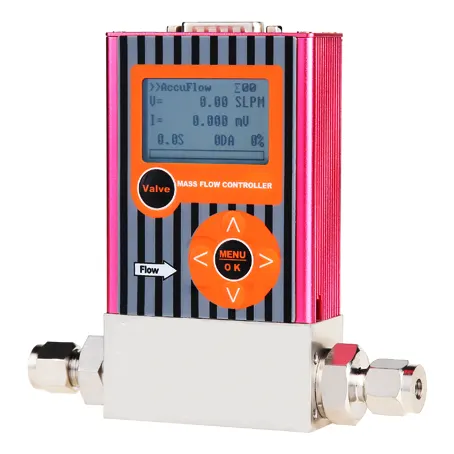

Զանգվածային հոսքի կարգավորիչը կարող է կարգավորել 2 մլ/րոպե ցածր հոսք, մինչդեռ ռոտամետրերը չեն կարող
2. Այլընտրանքային լուծումներ
- Թվային հոսքաչափեր (ջերմային զանգվածային հոսքի կարգավորիչներ,
Կորիոլիսի զանգվածային հոսքի կարգավորիչներ )՝ ավելի բարձր ճշգրտության համար։
- Զանգվածային հոսքի կարգավորիչներ (ԶՀԿ) ավտոմատ կարգավորման համար։

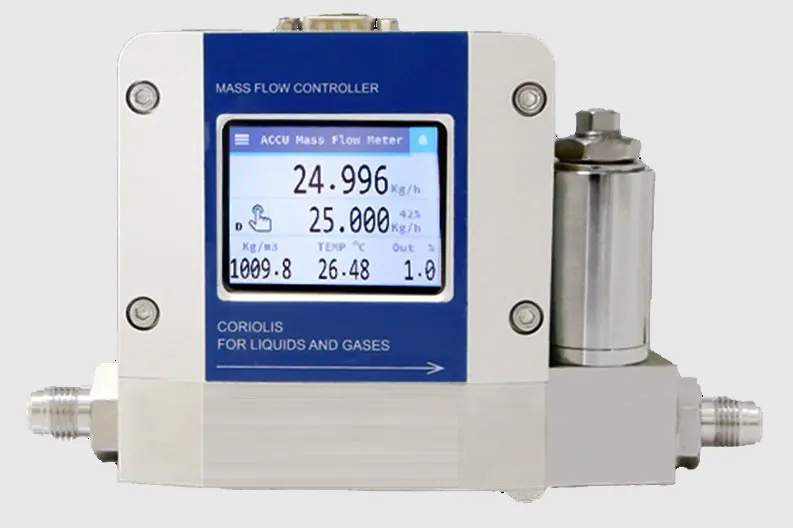

Կորիոլիսի զանգվածային հոսքի կարգավորիչ
Եզրակացություն
Ասեղային փականներով ռոտամետրերը մնում են հոսքի չափման և կառավարման պարզ, հուսալի և էժան լուծում: Դրանց մեխանիկական աշխատանքը, օգտագործման հեշտությունը և հարմարվողականությունը դրանք իդեալական են դարձնում քիմիական վերամշակումից մինչև ջրագործություն տարբեր արդյունաբերությունների համար:
Օպտիմալ աշխատանքի համար՝
✔ Համապատասխանեցրեք ռոտաչափը հեղուկի և հոսքի տիրույթին, աշխատանքային ջերմաստիճանին և ճնշմանը։
✔ Օգտագործեք բարձրորակ ասեղային փական՝ ճշգրիտ կարգավորման համար։
✔ Երկարատև ամրության համար հաշվի առեք հոսքի սենսորի նյութի համատեղելիությունը:
Հասկանալով դրանց աշխատանքային սկզբունքներն ու կիրառությունները՝ ինժեներները կարող են արդյունավետորեն տեղակայել ռոտամետր-ասեղային փականային համակարգեր՝ հոսքի արդյունավետ կառավարման համար։
Եթե ցանկանում եք գնել ասեղային փականով ռոտոմետրեր, խնդրում ենք կապվել
silverinstruments.com կայքի հետ՝ լրացուցիչ տեղեկություններ ստանալու համար։
