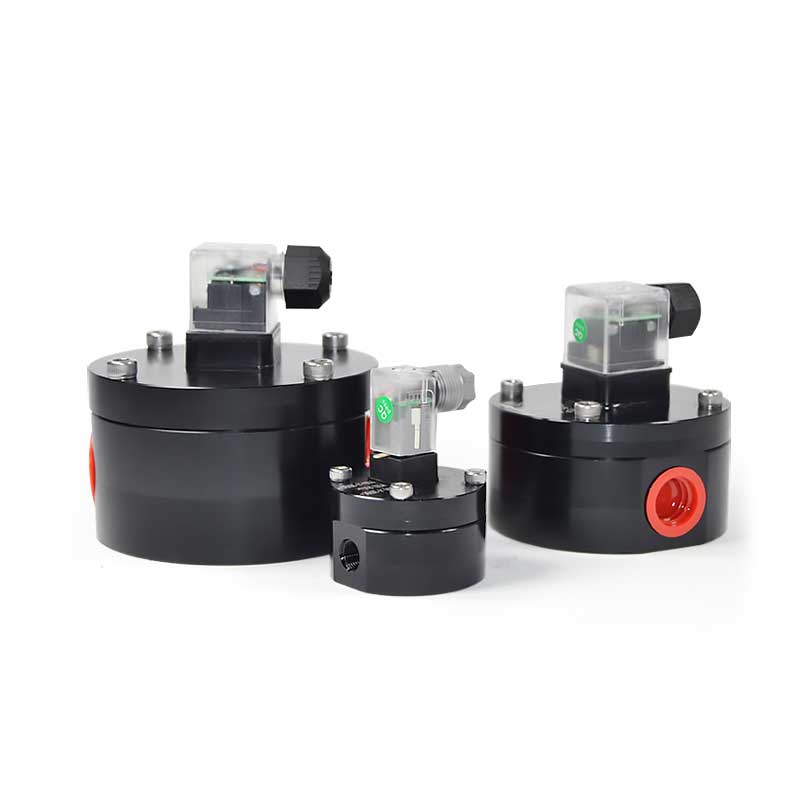

Փոքր դրական տեղաշարժի հոսքաչափ

Ինչի՞ համար է օգտագործվում փոքր հոսքի դրական տեղաշարժի հոսքաչափը։

Գերցածր հոսքի PD հոսքաչափը հատուկ նախագծված է հեղուկի շատ փոքր հոսքի արագությունները ճշգրիտ չափելու համար, որտեղ ամենափոքրը կարող է չափել կես միլիլիտր րոպեում (մոտավորապես ընդամենը մեկ տասնյակ կաթիլ դիզելային վառելիք), բայց միևնույն ժամանակ կարող է պահպանել 0.5% բարձր ճշգրտություն: Այն հատկապես օգտակար է այն վայրերում, որտեղ պահանջվում է հեղուկի օգտագործման ճշգրիտ վերահսկողություն, ինչպիսիք են ցածր հոսքի ջրի չափումը, վառելիքի մլ/րոպե հայտնաբերումը և շատ ցածր հոսքի ճարպի չափումը:

Ինչպե՞ս է աշխատում գերցածր հոսքի արագության դրական տեղաշարժի հոսքաչափը։

Սկզբունքը պարզ է, ինչպես սովորական չափի օվալաձև ատամնավոր հոսքաչափերը. մանրանկարչական PD հոսքաչափը ցածր հոսքի արագությամբ հեղուկը բաժանում է ֆիքսված փոքր մասերի, այնուհետև հաշվում է, թե քանի մաս է անցել միկրոհոսքի սենսորով՝ իմանալու համար, թե ընդհանուր առմամբ որքան հեղուկ է հոսել:

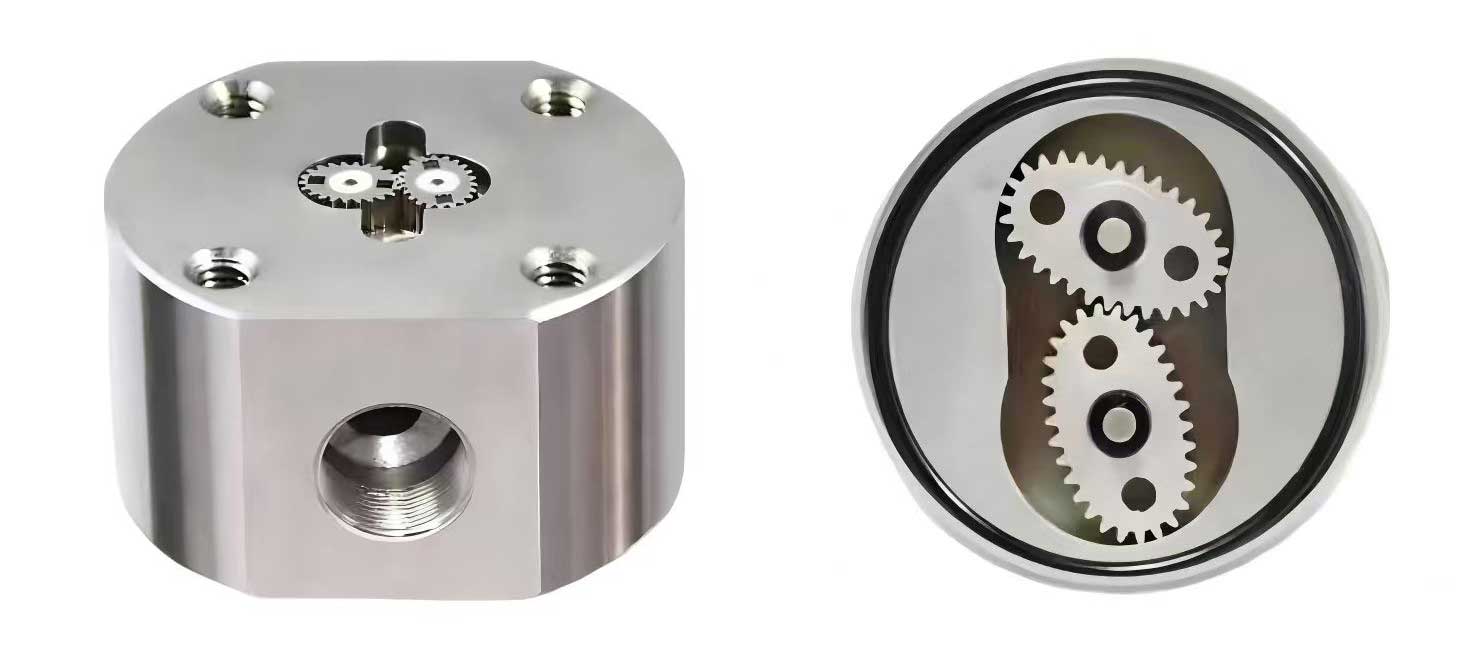

Հզոր հոսքի սենսորային խցիկի ներսում կան փոքր և ճշգրիտ մշակված օվալաձև ատամնանիվներ, որոնք մղվում են պտտվելու, երբ հեղուկը հոսում է դրա միջով: Յուրաքանչյուր պտույտ նշանակում է հեղուկի ֆիքսված ծավալի արտանետում: Հաշվարկելով, թե քանի պտույտ է կատարվել, կարելի է որոշել ընդհանուր հոսքի արագությունը: Այս մեթոդը շատ ուղղակի է, և չափման արդյունքները հիմնականում չեն ազդվում հեղուկի ջերմաստիճանից և մածուցիկությունից, ուստի այն շատ ճշգրիտ է:

Ցածր հոսքի արագության դրական տեղաշարժի հոսքաչափի առանձնահատկությունները

Բարձր ճշգրտություն. Չափման ճշգրտությունը կարող է լինել մինչև ± 0.5%, ինչը շատ հուսալի է։

Լայն դիապազոն. Այն կարող է չափել շատ փոքր հոսքի արագություններ և նաև հաղթահարել հոսքի արագության ավելի մեծ փոփոխությունները։

Թվային միկրոհոսքաչափ՝ 24V հաստատուն հոսանքի աղբյուր, PNP կամ NPN իմպուլսային ելք, թվային էկրանով տարբերակ, 4-20mA անալոգային ելքեր և RS485։

Լավ կրկնելիություն. Նույն պայմաններում չափման արդյունքները միշտ համապատասխան են։

Փոքր չափսեր, բարձր ճնշման դիմադրություն. հեշտ է տեղադրել, որոշ մոդելներ կարող են օգտագործվել մինչև 1000 բար բարձր ճնշմամբ խողովակաշարերի վրա։

Հեղուկի ընտրություն չկա. Անկախ նրանից, թե դա նոսր հեղուկ է, ինչպիսին է ջուրը, թե խիտ հեղուկ, ինչպիսին է քսայուղը, այն կարելի է չափել: Եվ որքան բարձր է մածուցիկությունը, այնքան ավելի ճշգրիտ է չափումը, քանի որ էլիպտիկ փոխանցումների միջև արտահոսքը քիչ է:

Որտե՞ղ են օգտագործվում փոքր դրական տեղաշարժի հոսքաչափերը։

Այն կիրառություններ ունի մեր շուրջը և բազմաթիվ ոլորտներում՝

Շարժիչ և վառելիքի համակարգ. Ճշգրիտ չափում է վառելիքի փոքր սպառումը՝ ավելի վառելիքաարդյունավետ շարժիչներ մշակելու համար։

Բարձր մածուցիկության և ցածր հոսքի քսանյութի չափում

Մեքենայի յուղման համակարգ. Հետևեք յուղման յուղի մատակարարմանը՝ համոզվելու համար, որ մեքենան չի մաշվում սովի կամ յուղի թափոնների պատճառով:

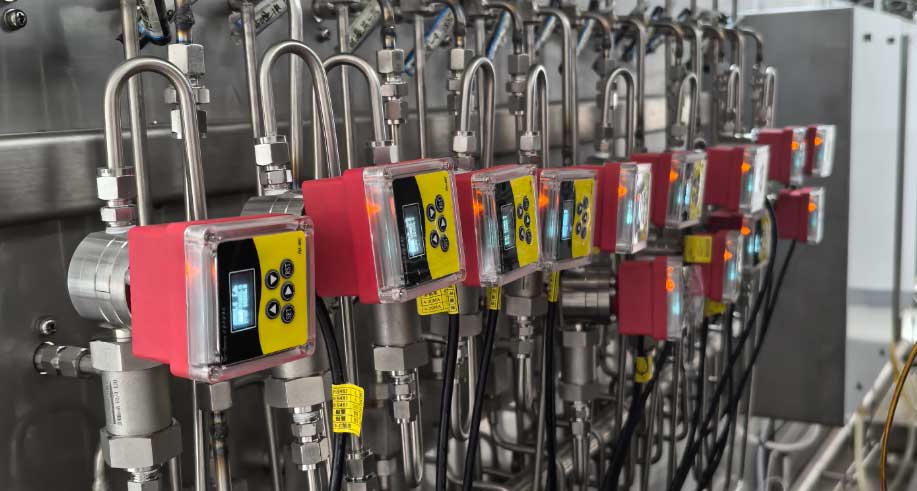

Ցածր հոսքի քիմիական դեղաչափի հոսքաչափ

Քիմիական նյութեր և բաղադրիչներ. ճշգրիտ վերահսկեք ավելացված տարբեր քիմիական նյութերի (նույնիսկ քայքայիչ) քանակը՝ արտադրանքի որակն ու անվտանգությունն ապահովելու համար։

Ձուլում և սառեցում. Պլաստմասե ներարկման ձուլման և այլ գործընթացներում սառեցնող յուղի հոսքի արագության ճշգրիտ կառավարումը ապահովում է արտադրանքի ավելի լավ ձուլում:

Լաբորատոր և ջրի մշակում. գիտական հետազոտություններում հեղուկների հետքային քանակությունների ճշգրիտ ավելացում կամ ջրի մաքրման ընթացքում ախտահանիչ լուծույթների ճշգրիտ բաշխում։

Ինչի՞ն պետք է ուշադրություն դարձնել փոքր PD հոսքաչափի ընտրության և սպասարկման ժամանակ։

Ինչպես ընտրել. Դա հիմնականում կախված է չափվող հոսքի միջակայքից, հեղուկի հատկություններից (արդյոք այն կոռոզիոն է, թե կպչուն), աշխատանքային ճնշումից և պահանջվող ճշգրտությունից։

Պահպանման եղանակը. Հեղուկը պետք է լինի մաքուր, և լավագույնն է առջևում տեղադրել ֆիլտր՝ կանխելու համար խառնուրդների կուտակումը ներսի ճշգրիտ բաղադրիչների մեջ: Տեղադրման ընթացքում համոզվեք, որ հոսքաչափը միշտ լցված է հեղուկով և զերծ է օդից:

Միկրո դրական տեղաշարժի հոսքաչափ՝ մինչև 1000 դոլար

Փոքր PD հոսքաչափերի գինը կապված է բազմաթիվ գործոնների հետ, ինչպիսիք են՝ ալյումինե հոսքի սենսորը, ընդհանուր առմամբ, ավելի թանկ է, քան չժանգոտվող պողպատե հոսքի սենսորը, 400 բար ճնշման բարձր ճնշման ծավալային հոսքաչափերը, որոնք ավելի թանկ են, քան 100 psi ճնշման դեպքում, 300 աստիճան Ցելսիուսի բարձր ջերմաստիճանի ծավալային հոսքաչափերը, որոնք ավելի թանկ են, քան սենյակային ջերմաստիճանում օգտագործվողները, և սենսորի չափսը նույնպես ազդում է գնի վրա: Սակայն silverinstruments.com կայքը միշտ կարող է օգնել ձեզ ընտրել դրական տեղաշարժի հոսքաչափ, որը կարժենա 1000 դոլարից պակաս, այնպես որ դուք անհանգստանալու կարիք չունեք գնի համար:

Փոքր հոսքի ծավալային հոսքաչափը նման է բարձր ճշգրտության հեղուկի «միկրոմետրի»։ Այն աշխատում է ուղիղ «պատճեն առ պատճեն» եղանակով՝ ապահովելով ճշգրիտ և հուսալի արդյունքներ, կարևոր դեր խաղալով բազմաթիվ նուրբ գործընթացներում՝ լաբորատորիայից մինչև գործարանային արտադրություն, և կարևոր գործիք է ժամանակակից արդյունաբերության համար՝ նուրբ վերահսկողություն իրականացնելու համար։
