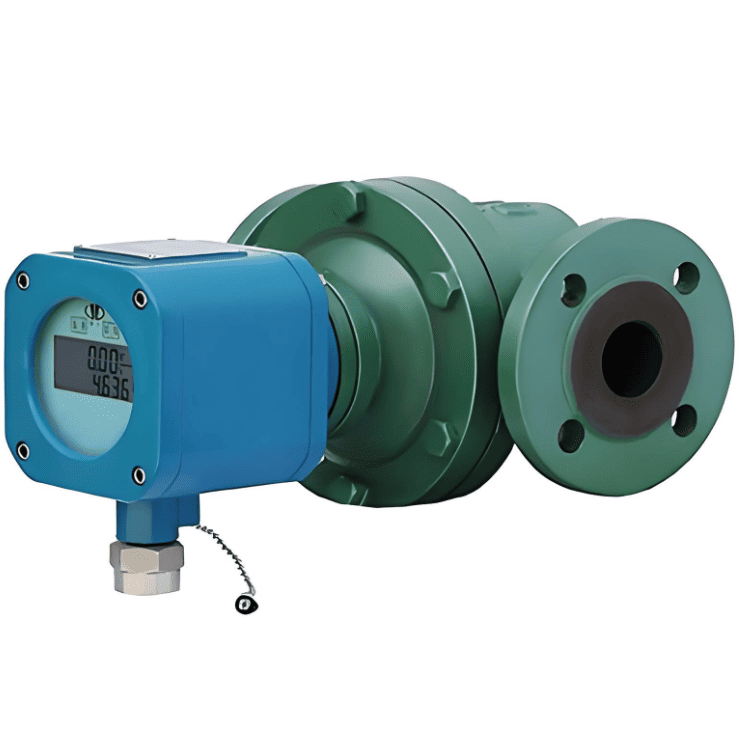

RS485 դրական տեղաշարժի հոսքաչափ

Ընդհանուր տեսք

Հեղուկի հոսքի ճշգրիտ չափումը կարևոր է արտադրության վերահսկման և էներգիայի կառավարման համար ժամանակակից արդյունաբերական ավտոմատացման համակարգերում: RS485 դրական տեղաշարժի հոսքաչափը (կամ մենք այն անվանում ենք PD հոսքաչափ), որպես առաջադեմ հեղուկ չափման գործիք, որը ինտեգրում է բարձր ճշգրտության չափումը, ինտելեկտուալ տվյալների մշակումը և հեռահաղորդակցության փոխանցումը, դառնում է նախընտրելի չափման սարքավորում այնպիսի ոլորտներում, ինչպիսիք են նավթաքիմիական, սննդի և դեղագործական արդյունաբերությունը, ինչպես նաև ջրի մաքրումը: Այս հոդվածը կանդրադառնա այս RS485 Modbus հոսքաչափի տեխնիկական բնութագրերին, հաղորդակցման արձանագրություններին և գործնական կիրառություններին:

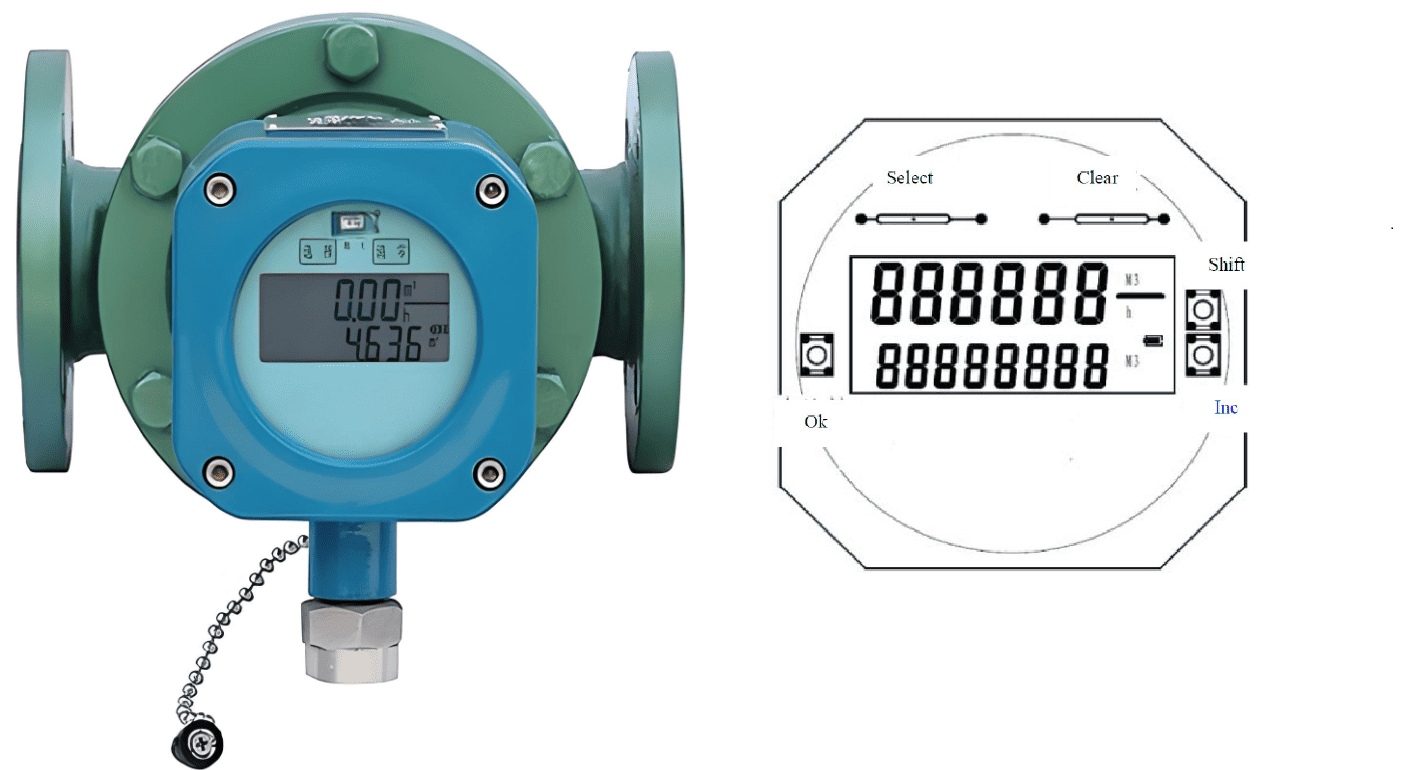

RS485 թվային դրական տեղաշարժի հոսքաչափ էլեկտրոնային դիսփլեյով

RS485 PD հոսքաչափերի միջուկը առաջադեմ թվային հոսքի հաշվիչներն են: Այս թվային PD հոսքաչափերի շարքը կիրառում է առաջադեմ տեխնոլոգիական դիզայն՝ բարձր հուսալիության բնութագրերով, և կարող է համակցվել տարբեր դրական տեղաշարժի հոսքի սենսորների հետ (օրինակ՝ օվալաձև ատամնավոր հոսքաչափ, արմատային հոսքաչափ կամ պարուրաձև ատամնավոր հոսքաչափ)՝ ստեղծելով ամբողջական թվային ծավալային հոսքի չափման համակարգ: Օգտատերերը կարող են անմիջապես կարդալ հոսքաչափի վրա գտնվող ընդհանուր և ակնթարթային հոսքի տվյալները:

Չափման և ցուցադրման հնարավորություններ

BELZ շարքի թվային էկրանն ունի երկշարք LED էկրան՝ լայն ցուցադրման տիրույթով. մեկ կուտակային քանակը տատանվում է 0.000 լիտրից մինչև 99999999 լիտր, իսկ ընդհանուր կուտակային քանակը կարող է հասնել 9999999999 լիտրի: Ակնթարթային հոսքի ցուցադրման տիրույթը 0.000-ից մինչև 999999 լիտր/ժամ է: Այս լայնածավալ չափման հնարավորությունը թույլ է տալիս այն հարմարվել տարբեր արդյունաբերական կիրառման սցենարներին՝ փոքրից մինչև մեծ հոսքի արագություններ:

Ինչո՞ւ ենք մենք նախընտրում օգտագործել RS485 դրական տեղաշարժի հոսքաչափը։

• RS485 հաղորդակցման արձանագրությունը արդյունաբերական ավտոմատացման ոլորտում ամենահզոր և հուսալի հաղորդակցման ստանդարտներից մեկն է, silverinstruments.com-ը օգտագործում է MODBUS RTU: Համեմատած ավանդական 4-20mA անալոգային հոսքաչափի հետ, RS485-ը ունի հետևյալ նշանակալի առավելությունները.
• Թվային փոխանցում. RS485-ը օգտագործում է թվային ազդանշանի փոխանցում՝ անալոգային հոսանքի ազդանշանի խանգարման և ճշգրտության կորստի խնդիրներից խուսափելու համար: Երկար հեռավորությունների վրա (մինչև 1200 մետր) փոխանցելիս ազդանշանի որակը կայուն և հուսալի է, մինչդեռ 4-20 մԱ հաղորդիչի համար գուցե 50 մետրը բավարար է:
• Բազմասարք ցանցային կապ. Մեկ RS485 ավտոբուսը կարող է միացնել մինչև 255 սարք (օրինակ՝ հոսքաչափ, ճնշման փոխանցիչ, մակարդակի փոխանցիչ և այլն), զգալիորեն նվազեցնելով միացման ծախսերը և համակարգի բարդությունը: Մեծ գործարաններում հեշտ է կառուցել երթևեկության մոնիթորինգի ցանց:
• Երկկողմանի կապ. MODBUS RS485-ը ոչ միայն կարող է կարդալ երթևեկության տվյալները, այլև կատարել պարամետրերի կարգավորումներ և սարքի կարգավիճակի հարցումներ՝ ապահովելով իսկապես ինտելեկտուալ կառավարում:

MODBUS RTU արձանագրության իրականացում

RS485 PD հոսքաչափը կիրառում է ստանդարտ MODBUS RTU արձանագրությունը՝ կապի պարամետրերով, ներառյալ 9600 bps բոդ արագություն, 8-բիթային տվյալների բիթ, առանց ստուգիչ գումարի (կարգավորելի) և 1-բիթային կանգառի բիթ: Սարքի հասցեի միջակայքը 1-255 է, որը կարող է կարգավորվել F08 մենյուի միջոցով:
Արձանագրությունը աջակցում է 0x03 ֆունկցիայի կոդը (կարդալ-պահել գրանցամատյան), որը կարող է կարդալ բանալիային տվյալների 7 հավաքածու՝

Ընդհանուր կուտակային երթևեկություն (ամենաբարձրը՝ 6 նիշ, ամենացածրը՝ 6 նիշ, տասնորդականը՝ 6 նիշ)
ակնթարթային հոսքի արագություն
Միակ կուտակային երթևեկություն (4 նիշից բարձր, 6 նիշից ցածր, 6 տասնորդական նիշ)

Օրինակ , 01 հասցեով սարքի ընթացիկ ցուցադրման արժեքը կարդալիս, հոսթը ուղարկում է՝ 01 03 00 01 00 08 15 CC, իսկ ստրուկը վերադարձնում է 16 բայթ տվյալ, որը պարունակում է ամբողջական երթևեկության տեղեկատվություն: Լրացուցիչ կարգավորումների համար սեղմեք այստեղ՝ RS485 MODBUS RTU PD հոսքաչափի կարգավորում

MODBUS թվային դրական տեղաշարժի հոսքաչափի տեխնիկական բնութագրերը

Պայթյունակայուն և պաշտպանիչ հատկություններ
Այս շարքի արտադրանքը ունի գերազանց շրջակա միջավայրի հարմարվողականություն.
Պայթյունակայունության վարկանիշ՝ Exd II BT5/Exd II CT5, հարմար է դյուրավառ և պայթուցիկ միջավայրերում օգտագործելու համար
Պաշտպանության մակարդակ՝ IP65, փոշեկուլ և ջրակայուն
Աշխատանքային ջերմաստիճան՝ -25°C-ից մինչև +55°C, հարմար է ծանր աշխատանքային պայմանների համար

Խելացի գործառույթներ

• Հոսքի չափիչը հագեցած է մի քանի խելացի գործառույթներով.
• Մարման գործակցի կարգավորում (F03 մենյու). արդյունավետորեն վերացնում է ակնթարթային հոսքի տատանումները, կարող է սահմանվել 1-99 մակարդակների վրա
• Բազմակետային գծայնացում (F61-F65). բարելավում է ամբողջ տիրույթի ճշգրտությունը՝ հատվածային գործակցի շտկման միջոցով։
• Հոսանքի ելքային ճշգրտում (F05/F06): 4մԱ և 20մԱ նուրբ կարգավորում՝ ելքային ճշգրտությունն ապահովելու համար
• Հաղորդակցման պարամետրերի կարգավորում. աջակցում է երեք ռեժիմ՝ առանց ստուգման, կենտ ստուգման և զույգ ստուգման

RS485 դրական տեղաշարժի հոսքաչափի կիրառման արժեքը

Գործնական արդյունաբերական կիրառություններում RS485 ծավալային հոսքաչափերը ցուցաբերում են եզակի առավելություններ.
Կենտրոնացված մոնիթորինգ. RS485 ցանցի միջոցով բազմաթիվ չափման կետերից իրական ժամանակի հոսքի տվյալները կարող են մոնիթորինգի ենթարկվել կենտրոնական կառավարման սենյակում՝ առանց տեղում հաշվիչի ցուցմունք տալու անհրաժեշտության։
Տվյալների հետագծելիություն. թվային տվյալները հեշտ են պահպանել և վերլուծել, և ընդհանուր կուտակային գումարը չի կարող վերակայվել՝ չափման արդարությունն ապահովելու համար։
Նվազեցրեք սպասարկման ծախսերը. Հեռակա ախտորոշման և պարամետրերի կարգավորման գործառույթները նվազեցնում են տեղում սպասարկման ծանրաբեռնվածությունը:

Եզրակացություն

RS485 PD հոսքաչափը ներկայացնում է հոսքի չափման տեխնոլոգիայի զարգացման ուղղությունը, որը կատարելապես համատեղում է ճշգրիտ մեխանիկական չափումը առաջադեմ թվային հաղորդակցման տեխնոլոգիայի հետ: Արդյունաբերություն 4.0-ի և ինտելեկտուալ արտադրության զարգացման հետ մեկտեղ, այս ցանցային և ինտելեկտուալ չափիչ գործիքը, անկասկած, կունենա կիրառման ավելի լայն շրջանակ: Համապատասխան RS485 հոսքաչափի ընտրությունը նշանակում է ոչ միայն չափիչ սարքի ընտրություն, այլև ձեռնարկության թվային վերափոխման հիմքի ստեղծում:
