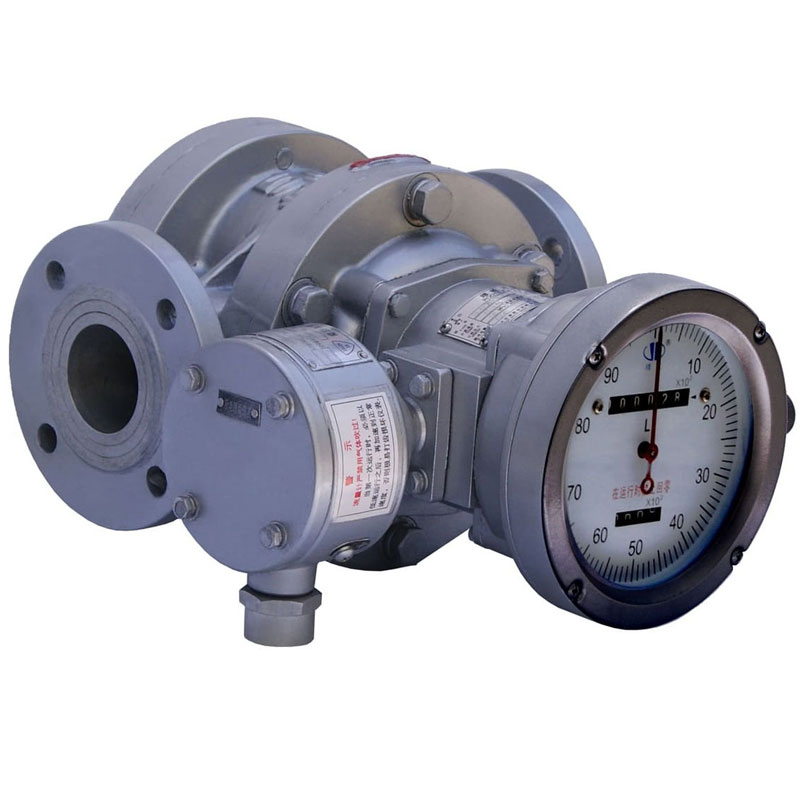

Դրական տեղաշարժի հոսքաչափ՝ 4-20 մԱ ելքային հզորությամբ

Դրական տեղաշարժի հոսքաչափ. հուսալի ընտրություն բարձր ճշգրտության չափման համար

Ի՞նչ է դրական տեղաշարժի հոսքաչափը։

Դրական տեղաշարժի հոսքաչափը, որը հայտնի է նաև որպես ծավալային հոսքաչափ, հեղուկի հոսքի չափման ճշգրիտ գործիք է: Դրա աշխատանքային սկզբունքը շատ ուղիղ է. այն հեղուկը բաժանում է հայտնի ծավալի «փոքր միավորների» և հաշվարկում է հեղուկի ընդհանուր ծավալը՝ հաշվելով այդ միավորների քանակը: Դա նման է ֆիքսված տարողությամբ դույլի օգտագործմանը՝ խողովակաշարով դույլով դույլով հոսող հեղուկի ընդհանուր քանակը չափելու համար: Հոսքի հաշվիչների տարածված տեսակներից են օվալաձև ատամնավոր հոսքաչափերը, արմատային հոսքաչափերը և պարուրաձև ատամնավոր հոսքաչափերը:

Դրական տեղաշարժի հոսքաչափ լայն կիրառելի սցենարներ <

Բարձր ճշգրտության բնութագրերի շնորհիվ, PD հոսքաչափերը հաճախ օգտագործվում են այն իրավիճակներում, որոնք պահանջում են ճշգրիտ չափում, նստվածք կամ խմբաքանակի վերահսկում: Տիպիկ կիրառությունները ներառում են.

• Նավթի առևտուր. ինչպիսիք են բենզալցակայանները, դիզելային վառելիքի, վառելիքի, կերոսինի, պրոպանի, ռեակտիվ վառելիքի, հում նավթի և վերամշակված նավթամթերքների փոխադրումը։
• Քիմիական արդյունաբերություն. թանկարժեք կամ կարևոր քիմիական ռեակտիվների, ինչպիսիք են տոլուոլը, քսիլեմը, նավթան, պարաֆինը, ճշգրիտ ավելացում
• Սննդամթերք և դեղագործություն. չափել հումք, ինչպիսիք են ուտելի յուղը, սպիրտը, էթանոլը, մելասը, օշարակը և այլն:
• Բարձր մածուցիկության հեղուկների, ինչպիսիք են խեժերը, հում նավթը և ասֆալտը, չափում։

Ինչո՞ւ մեզ անհրաժեշտ է 4-20 մԱ ելքային դրական տեղաշարժի հոսքաչափ։

Ավանդական մեխանիկական PD հոսքաչափերը հիմնականում ապահովում են կուտակային հոսք (ընդհանուր օգտագործում) առանց որևէ ելքային ազդանշանի: Silverinstruments.com-ը կարող է մատակարարել 4-20mA ելքային ֆունկցիայով հագեցած մոդելներ, որոնք բերում են արդիականացման հիմնական առավելությունները.

Իրականացնել ակնթարթային հոսքի արագության հեռակառավարման մոնիթորինգ. 4-20mA ազդանշանը կարող է անխափան համապատասխանել հեղուկի ակնթարթային հոսքի արագության արժեքին: Սա թույլ է տալիս օպերատորներին իրական ժամանակում վերահսկել խողովակաշարի հոսքի արագության փոփոխությունները կենտրոնական կառավարման սենյակում, ինչը զգալիորեն բարելավում է գործընթացի կառավարման հարմարավետությունը:

Հեշտ ինտեգրում և ավտոմատացում. 4-20 մԱ անալոգային ելքը արդյունաբերական կառավարման ոլորտում ամենատարածված ազդանշանն է, որը կարող է հեշտությամբ ընդունվել PLC և DCS համակարգերի կողմից: Սա թույլ է տալիս հոսքի տվյալներին անմիջականորեն մասնակցել ավտոմատացված կառավարմանը, ինչպիսիք են փականների ավտոմատ կարգավորումը, ազդանշանների ակտիվացումը կամ այլ սարքավորումների հետ փոխկապակցումը:

Տվյալների արժեքի բարձրացում. Միաժամանակ ստանալով ակնթարթային հոսք (4-20 մԱ ելքային հոսանք) և կուտակային հոսք (ցուցադրվում է սարքի կողմից), ձեռնարկությունները կարող են անցկացնել ավելի համապարփակ էներգաարդյունավետության վերլուծություն, գործընթացների օպտիմալացում և խափանումների ախտորոշում:

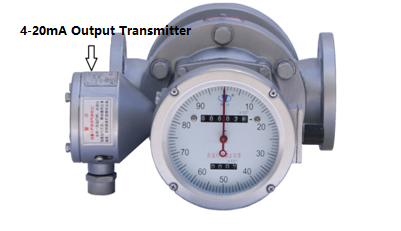

4-20mA անալոգային ելքային հաղորդիչ PD հոսքաչափի համար

BMF շարքի 4-20mA ելքային հաղորդիչը կարող է զուգակցվել մեր ընկերության դրական տեղաշարժի հոսքաչափերի հետ՝ տեղում ակնթարթային հոսքը 4-20mA անալոգային ելքի վերածելու և այն հեռակա կարգով կառավարման սենյակ փոխանցելու համար՝ ակնթարթային հոսքը ցուցադրելու, կարգավորելու և կառավարելու համար: Այն նաև արտածում է հոսքի իմպուլսային ազդանշաններ՝ հոսքի գումարման համար:

PD չափիչի համար 4-20mA հաղորդիչի առանձնահատկությունները

1. Չորս լարով համակարգ (դրական հոսանքի լար, 4-20 մԱ հոսանքի լար, իմպուլսային ազդանշանի լար, հոսանքի հողանցման լար)

• Նշում. Միայն 4-20 մԱ ելքի համար սա եռալար համակարգ է: Իմպուլսային ազդանշանի լարը արտաքինից միացված չէ մատակարարման ընթացքում:

2. Հոսքի հաշվիչից ուղիղ 4-20մԱ ելք, երկար փոխանցման հեռավորություն, անվտանգ և հուսալի

PD հոսքաչափի 4-20mA հաղորդիչների տեխնիկական պարամետրերը

1. Ելքային ազդանշաններ՝

ա. Անալոգային քանակ 4-20մԱ

բ. Լարման իմպուլս. VL<0.5V, VH>9V 12V սնուցման համար; VL<1V, VH>20V 24V սնուցման համար

2. Թույլատրելի սխալ.

• Անալոգային քանակություն՝ ±0.5% FS

• Իմպուլսի քանակը՝ ±1 իմպուլս

3. Շրջակա միջավայրի ջերմաստիճան՝ -25°C-ից մինչև +50°C

4. Անալոգային քանակական բեռի դիմադրություն (օգտատիրոջ կողմից):

• <400Ω 12V սնուցման համար

• <800Ω 24V սնուցման համար

5. Էլեկտրամատակարարում:

• DC12V ± 10%, 60մԱ

• DC24V ± 10%, 60մԱ

6. Պայթյունակայունության վարկանիշ՝ ExdIIBT5

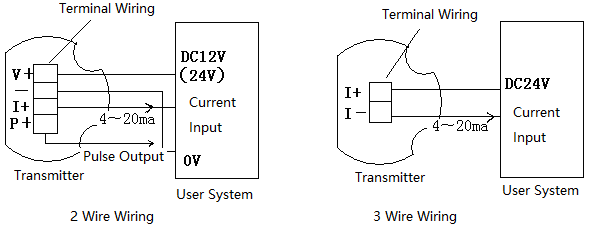

Ինչպես միացնել BMF շարքի 4-20mA հոսքի հաղորդիչը

Պատվիրելիս օգտատերերը պետք է նշեն, թե արդյոք անհրաժեշտ է DC24V, թե՞ 12V էլեկտրամատակարարում: Էլեկտրահաղորդալարերի միացումը պետք է կատարվի տրամադրված սխեմայի համաձայն:

ԶԳՈՒՇԱՑՈՒՄ՝ ՄԻ՛ ՄԻԱՑՐԵՔ ԼԱՐԵՐԸ, ԵՐԲ ԳՏՆՎՈՒՄ Է ՍՆՈՒՆԴԻ ՄԵՋ։

Եզրակացություն

Դրական տեղաշարժի հոսքաչափն ինքնին հոմանիշ է բարձր ճշգրտության: Դրան 4-20 մԱ ելքային ֆունկցիա ավելացնելը համարժեք է այն «հեռակա աչքերով և ականջներով» հագեցնելուն, ինչը այն դարձնում է ոչ միայն ճշգրիտ «չափիչ սանդղակ», այլև ժամանակակից ավտոմատացման գործընթացների կառավարման համակարգերի իրական ժամանակի և հուսալի մասնակից, ինչը կարևոր մասն է կազմում արդյունաբերական ինտելեկտի և կատարելագործված կառավարման հասնելու համար:
