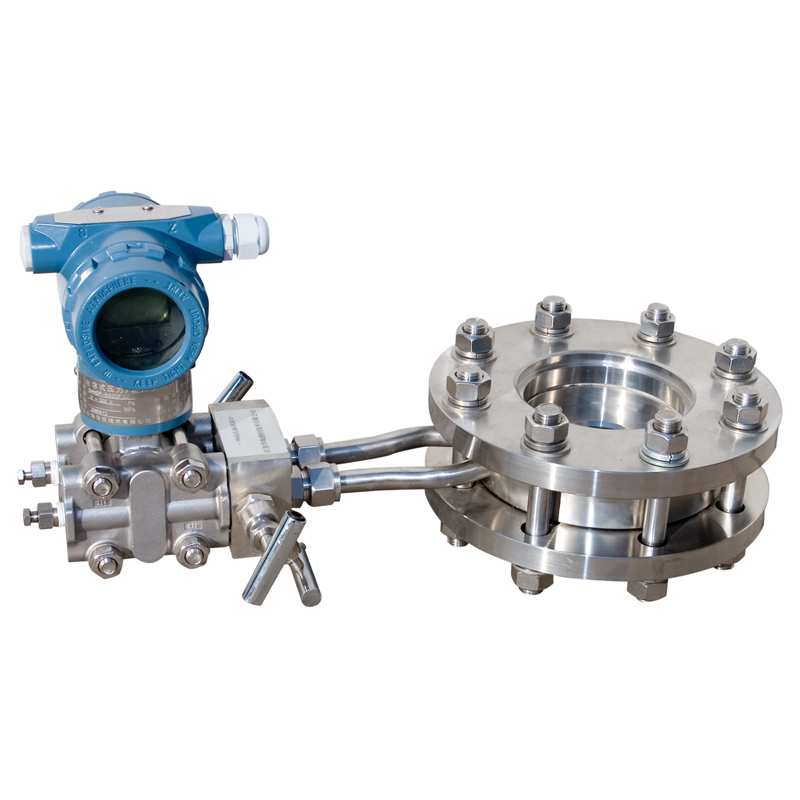

Անցքի ափսեի տիպի հոսքի հաշվիչը հոսքի չափման համար դիֆերենցիալ ճնշման սարք է: Այն կարող է օգտագործվել դիֆերենցիալ ճնշման հաղորդիչների միջոցով `խողովակաշարի տարբեր հեղուկ կամ գազ չափելու համար:
Orifice ափսեի հոսքի հաշվիչը ներառում է օղակային ստանդարտ խոռոչի բացվածք, ափսե և այլն: Orifice հոսքաչափի շնչափող սարքն օգտագործվում է դիֆերենցիալ ճնշման հաղորդիչով `հեղուկի, գոլորշու և գազի հոսքը չափելու համար: Orifice ափսեի դիֆերենցիալ ճնշման հոսքի հաշվիչը լայնորեն օգտագործվում է նավթային, քիմիական, մետաղագործական, էներգետիկ, թեթեւ արդյունաբերության և այլ բաժիններում:
Ինչպե՞ս է աշխատում Orifice ափսեի հոսքի հաշվիչը:
Խողովակաշարով լցված հեղուկը, երբ նրանք հոսում են գազատարի շնչափող սարքով, հոսքի փնջը կծագի տեղական կծկում շնչափող սարքի շնչափողում ՝ դրանով իսկ մեծացնելով հոսքի արագությունը և ցածր ստատիկ ճնշումը, ուստի այն առաջանում է շնչափողից հետո: Pressureնշման անկումը, այսինքն `դիֆերենցիալ ճնշումը, որքան մեծ է հոսքի արագությունը, այնքան մեծ է ճնշման տարբերությունը, որը առաջանում է շնչափողից և դրանից հետո, այնպես որ բացվածքի հոսքաչափը կարող է չափել հեղուկի հոսքի արագությունը` չափելով ճնշման տարբերությունը: Հոսքի չափման այս մեթոդը հիմնված է էներգիայի պահպանման և հոսքի շարունակականության օրենքների վրա:
Որոշ անցք ունեցող ափսեի հոսքի հաշվիչի արտադրությունը զարգացնում է բացվածքային ափսեի հոսքի հաշվիչի բազմաչափ պարամետրեր, այն կարող է մեկ հոսքի հաշվիչի ցուցիչով հայտնաբերել ջերմաստիճանը, ճնշումը և DP- ն `ստանդարտ պայմաններում գազի հոսքը հաշվարկելու կամ գոլորշու զանգվածի հոսքը հաշվարկելու համար:
DP հոսքի հաշվիչի անցքի ափսեի առանձնահատկությունները
-
Հեշտ կառուցվածք և կայուն կատարում
-
Երկար ծառայության ժամկետը
-
Priceածր գնի արժեքը անցք ափսեի հոսքի հաշվիչ
-
Գարնանային հոսքի հոսքաչափերը կիրառման լայն շրջանակ ունեն
-
Տարբեր չափսեր. 2 ”, 4” բացվածքային ափսեի հոսքի հաշվիչ, 6 ”, 8”, 10 դյույմ և այլն:
-
Բարձր կայունություն
-
Անջատեք տիրույթը ՝ 3: 1 4: 1
-
Հարմար է այնպիսի միջավայրերի չափման համար, ինչպիսիք են գոլորշին, ածուխի վառարանի գազը և հովացման ջուրը, պայթյունի վառարանի գազը, սեղմված օդը կամ կեղտոտ հեղուկները
-
Կարող է օգտագործվել որպես բարձր ջերմաստիճանի հոսքի հաշվիչ կամ բարձր ճնշման հոսքի հաշվիչ
