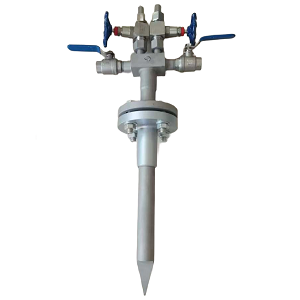

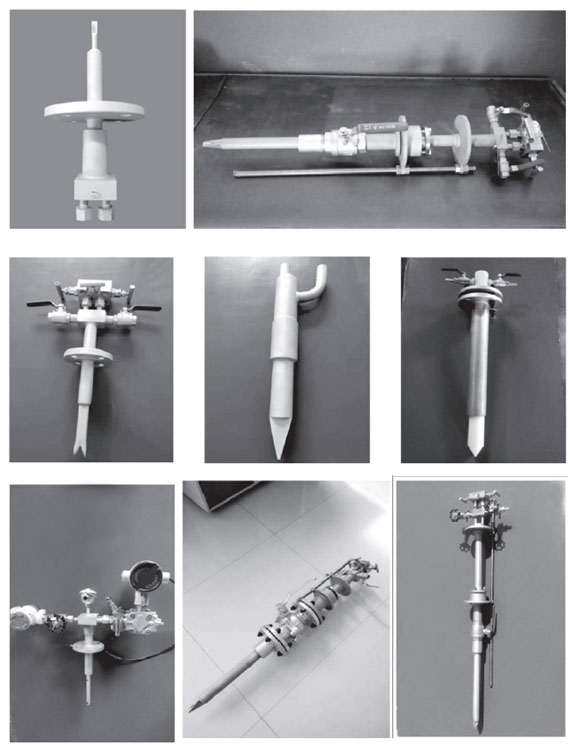

Պիտոբա հոսքի չափիչ

1. Արտադրանքի ակնարկ

Պիտոբայի հոսքաչափը Պիտոյի խողովակային հոսքաչափ է, որը նախատեսված է արդյունաբերական գործընթացներում գազի, գոլորշու և հեղուկի հոսքի հուսալի չափման համար։

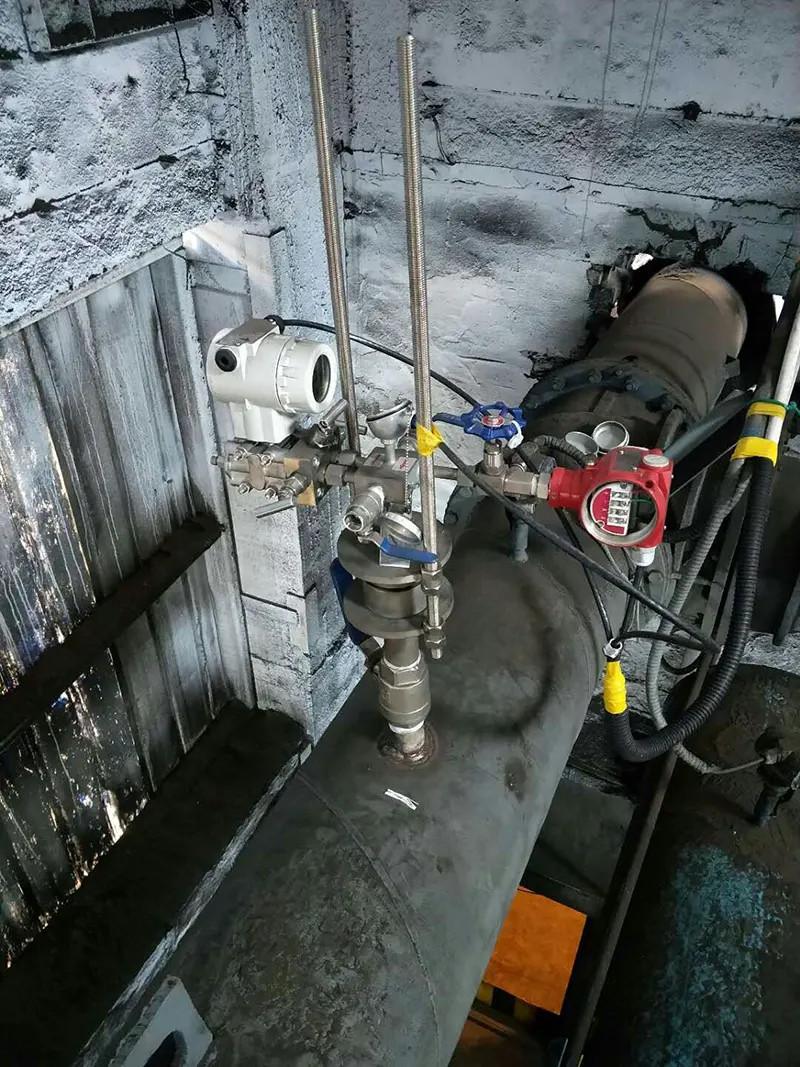

Այն հատկապես հարմար է կոշտ, կեղտոտ միջավայրերի համար, ինչպիսիք են ծխնելույզի գազը, կոքսային վառարանի գազը, դոմնային վառարանի գազը և փոշի, խեժ կամ այլ աղտոտիչներ պարունակող ածխային գազը։

Սովորական չափվող միջավայրերը ներառում են.

• Գազեր՝ օդ (առաջնային/երկրորդային օդ), թթվածին, ջրածին, չոր գազ, փոխակերպիչ գազ, դոմնային վառարանի գազ, արտադրող գազ, կոքսային վառարանի գազ, բնական գազ, հեղուկ գազ, ծխնելույզի գազ, քիմիական պրոցեսների գազ և այլն։
• Գոլորշի / գոլորշի. գերտաքացված գոլորշի, հագեցած գոլորշի, թաց գոլորշի, երկկողմանի գոլորշի:
• Հեղուկներ՝ ջուր, մասնակիորեն լցված ջրագծեր, լվացման յուղ, նիհար յուղ, թեթև յուղ, խեժ, ծանր յուղ, հում նավթ, կոռոզիոն հեղուկներ, պարաֆին և տեխնոլոգիական հեղուկներ։

2. Ինչո՞ւ Պիտոբայի հոսքաչափ

Երկարատև արդյունաբերական շահագործումը ապացուցել է, որ Pitoba հոսքաչափը լուծում է այնպիսի խնդիրներ, որոնք դժվար են ավանդական հոսքաչափերի համար.

1. Դիմադրում է խցանմանը և մաշվածությանը էներգետիկ արդյունաբերության մեջ օդի առաջնային արագության և ծավալի չափման ժամանակ։
2. Կատարում է բարձր ջերմաստիճանի, բարձր ճնշման և բարձր արագության գլխավոր գոլորշու չափումներ։
3. Նվազեցնում է աղտոտման խնդիրները տարբեր արդյունաբերական գազերի չափման ժամանակ։
4. Աշխատում է թե՛ շատ փոքր, թե՛ շատ մեծ տրամագծերի խողովակներում (20 մմ-ից մինչև 8000 մմ), ինչպես նաև ցածր հոսքի պայմաններում։
5. Աջակցում է տաք ծորակի / ճնշման տակ տեղադրմանը առանց անջատման։
6. Թույլ է տալիս իրականացնել առցանց մաքրում և հողափորում՝ առանց արտադրությունը դադարեցնելու։
7. Կարող է օգտագործվել ոչ ստանդարտ խողովակաշարերի հատույթների վրա (քառակուսի, ուղղանկյուն, ադամանդե, սեղանաձև, էլիպսաձև, եռանկյունաձև և այլն):
8. Աջակցում է կալիբրացմանը և ստուգմանը բազմաթիվ ստուգման սարքերով։
9. Կարող է չափել բարձր մածուցիկության միջավայրեր, ինչպիսիք են հում նավթը, խեժը և ծանր նավթը։
10. Դեռևս կարող է չափել, թե որտեղ ուղիղ խողովակը անբավարար է։

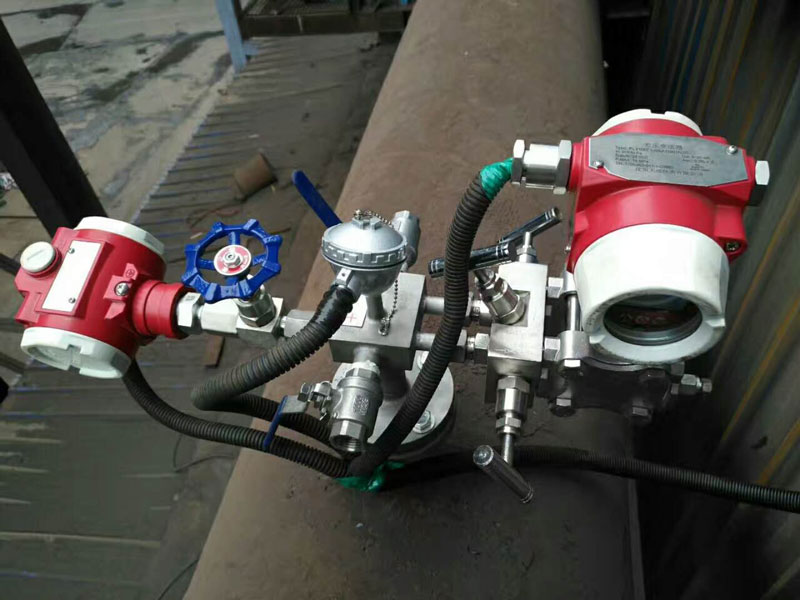

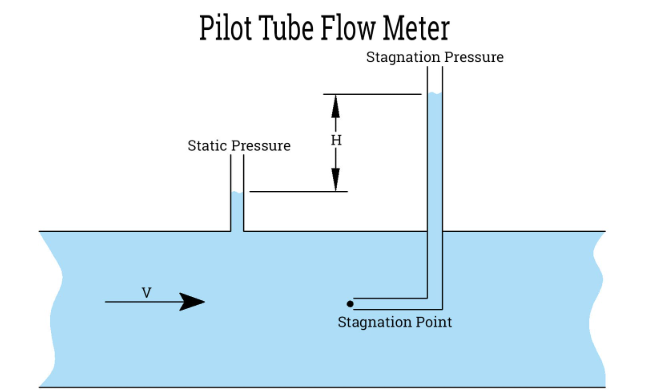

3. Աշխատանքային սկզբունք (Պիտոյի խողովակի տեխնոլոգիա)

Պիտո-Բարի շահագործման սկզբունքը հիմնված է Պիտո խողովակի վրա։

Պիտոբա հոսքաչափը միջինացված Պիտո խողովակային հոսքաչափ է: Այն դիֆերենցիալ ճնշման հոսքաչափ է, որը նախագծված է ISO 3966 (փակ խողովակներում հեղուկի հոսքի չափում. արագության մակերեսի մեթոդ՝ Պիտո ստատիկ ճնշման խողովակներով) ստանդարտին համապատասխան:

Ինչպես է այն աշխատում.

1. Սենսորը (Պիտոյի ձող) տեղադրվում է խողովակաշարի կենտրոնում։
2. Զոնդի վրա ընդհանուր ճնշման անցքը ուղղված է ուղիղ հոսքին։
3. Սենսորը չափում է երկու ճնշում նույն տեղում՝
   • Ընդհանուր (լճացման) ճնշում
   • Ստատիկ ճնշում
4. Ընդհանուր և ստատիկ ճնշման միջև եղած տարբերությունը հեղուկի դինամիկ ճնշումն է։ Այս դիֆերենցիալ ճնշումը ուղղակիորեն կապված է տվյալ կետում հոսքի արագության հետ։
5. Չափիչն օգտագործում է միջինացված Պիտոյի կառուցվածք՝ չափված դիֆերենցիալ ճնշման և խողովակաշարի լայնական հատույթի միջին հոսքի արագության միջև տրամաչափված կապ հաստատելու համար։
6. Այնուհետև հոսքի արագությունը հաշվարկվում է հետևյալ բանաձևով.
   • միջին հոսքի արագությունը, և
   • խողովակի արդյունավետ ներքին լայնական հատույթի մակերեսը։

Այս ազդանշանները ուղարկվում են հոսքային համակարգչին կամ DCS համակարգին: Համակարգը կատարում է ջերմաստիճանի և ճնշման փոխհատուցում և ապահովում է.

• դիֆերենցիալ ճնշում
• ստատիկ ճնշում
• ջերմաստիճան
• ակնթարթային հոսքի արագություն
• ընդհանուր հոսք
• արագություն
• ջերմություն/էներգիա (գոլորշու համար)

Պիտոյի խողովակի վրա հիմնված այս սկզբունքը հասուն է և վստահելի ավիատիեզերական ոլորտում: Պիտոյի խողովակները լայնորեն օգտագործվում են աերոդինամիկ թունելների փորձարկման, ինքնաթիռների շարժիչների աերոդինամիկ փորձարկման և նույնիսկ ինքնաթիռների վրա որպես օդային արագության չափման զոնդեր:

4. Արդյունավետության բնութագրեր

1. Էներգախնայողություն / գրեթե առանց ճնշման կորստի
   Pitoba զոնդը սովորաբար պատրաստված է չժանգոտվող պողպատից՝ մոտ 30 մմ-ից պակաս տրամագծով, ուստի այն խողովակի մեջ նվազագույն խոչընդոտ է ստեղծում: Համեմատած ավանդական անցքային թիթեղների և այլ դրոսելային տարրերի հետ, ճնշման կորուստը չափազանց ցածր է, ինչը նվազեցնում է շահագործման ծախսերը:
2. Բարձր ջերմաստիճանի և բարձր ճնշման հնարավորություն
   Զոնդը պատրաստված է 304 / 316 չժանգոտվող պողպատից կամ հատուկ համաձուլվածքներից՝ կախված միջավայրից: Այն կարող է աշխատել մինչև 650 °C ստանդարտ կոնֆիգուրացիայի դեպքում և մինչև 800 °C կամ ավելի բարձր՝ հատուկ կոնստրուկցիաներով (կերամիկական ծածկույթներ, ինչպիսին է Al₂O₃-ն): Մինչև 25 ՄՊա ճնշման վարկանիշները ստանդարտ են, իսկ հատուկ կիրառությունների համար՝ մինչև 32 ՄՊա:
3. Բարձր հուսալիություն կեղտոտ ծառայության մեջ
   Ներքին ճնշման խողովակները նախագծված են այնպես, որ ներսում գտնվող միջավայրը գրեթե ստատիկ լինի, և մասնիկները կամ խեժը հեշտությամբ չտեղափոխվեն ներս։ Սա օգնում է պահպանել ճշգրտությունը երկար ժամանակահատվածում նույնիսկ փոշոտ, խեժ պարունակող գազում, ինչպիսին է ծխնելույզի գազը։
4. Հեշտ տեղադրում
   Տեղադրման համար անհրաժեշտ է միայն խողովակաշարի վրա հորատում / տաք ծակոց և զոնդի տեղադրում կենտրոնական գծին: Հոսքի չափիչը կարող է եռակցվել կամ եզրակալվել տեղում: Ճնշման տակ (տաք ծակոց) տեղադրումը հնարավոր է շատ դեպքերում:
5. Ցածր սպասարկում
   Հիմնական չափիչ տարրը (զոնդը) սովորաբար չի պահանջում պարբերական սպասարկում: Անհրաժեշտ է միայն դիֆերենցիալ ճնշման հաղորդիչի պարբերական զրոյական/միջակայքային կարգաբերում և երկրորդային սարքին անալոգային ազդանշանի ստուգում:
6. Լայն չափման միջակայք
   • Գազի հոսք ≥ ~6 մ/վ
   • Հեղուկի հոսք ≥ ~0.5 մ/վ
     Սա այն հարմար է դարձնում ինչպես ցածր հոսքի, այնպես էլ մեծ տրամագծերի խողովակների համար: Այն կարող է օգտագործվել գազերի, գոլորշու և հեղուկների, այդ թվում՝ խեժի, հում նավթի, ծանր նավթի և քիմիական լուծույթների վրա:
7. ճկուն խողովակների երկրաչափություն
   Ի տարբերություն շատ գծային հոսքաչափերի, որոնք պահանջում են կլոր խողովակ և երկար ուղիղ հոսքեր, այս տեխնոլոգիան կարող է կիրառվել կլոր, էլիպսաձև, քառակուսի, ուղղանկյուն, եռանկյունաձև, սեղանաձև և այլ լայնական հատույթներ ունեցող խողովակների վրա: Այն նաև հանդուրժում է ավելի կարճ ուղիղ հոսքերի պայմանները:
8. Խելացի երկրորդական գործիքներ
   Pitoba հոսքաչափը կարող է զուգակցվել ինտելեկտուալ փոխանցիչների/ինտեգրատորների հետ՝ տեղական թվային ցուցադրման և հեռահաղորդակցության (DCS / SCADA կայանքների համար) համար՝ կենտրոնացված մոնիթորինգն ապահովելու համար։
9. Առցանց սպասարկելիություն
   Այն չափման կետերի համար, որոնք չեն կարող անջատվել, զոնդը կարող է տեղադրվել, մաքրվել կամ փորվել առցանց, նույնիսկ բարձր աղտոտվածությամբ միջավայրի համար։

5. Տեխնիկական բնութագրեր

6. Ամփոփում

Պիտոբայի հոսքաչափը ISO 3966 ստանդարտի վրա հիմնված Պիտոյի խողովակային հոսքաչափ է, որն ունի չափազանց լայն կիրառման հնարավորություն՝ գազ, գոլորշի կամ հեղուկ, մաքուր կամ կեղտոտ, ցածր կամ բարձր ջերմաստիճան, ցածր կամ բարձր ճնշում, փոքր կամ չափազանց մեծ չափի խողովակներ։

Այն համատեղում է ցածր ճնշման կորուստը, պարզ տեղադրումը, առցանց սպասարկելիությունը և ինտելեկտուալ փոխհատուցումը (ճնշում + ջերմաստիճան)՝ պահանջկոտ արդյունաբերական միջավայրերում կայուն և ճշգրիտ հոսքի չափում ապահովելու համար։
