Օվալաձեւ հանդերձանքի հոսքի հաշվիչ

ԱՎԵԼԱՑՈՒՄ

LC սերիայի ձվաձև գեարային հոսքի հաշվիչը հանդիսանում է դրական տեղաշարժի հոսքի հաշվիչի (PD flow meter) տեսակ; այն նաև հանդիսանում է inline ծավալային հոսքի հաշվիչի տեսակ։ Այն չափում է հոսքի ծավալը երկու ձվաձև գեարների միջոցով։ Գեարները պտտվում են, երբ հեղուկը անցնում է չափիչ պալատով, իսկ մագնիսական սենսորը չափում է գեարի պտույտների քանակը, և յուրաքանչյուր պտույտ համապատասխանում է հեղուկի կոնկրետ ծավալին։ Ձվաձև գեարային հոսքի սենսորը պարզ կառուցվածք ունի, բայց ամուր ձևավորում՝ աշխատելու համար դժվար պայմաններում։ Այս տեսակի ձվաձև հոսքի հաշվիչը հիմնականում օգտագործվում է վառելիքի հոսքի չափման համար, բենզինի, ծովային ծանր նավթի, դիզելային, գեարային յուղերի, մոլասսե, սոուսների, սիրոպների, ռեզիների, կրեմերի և այլն։ Գեարային հոսքի հաշվիչը լայնորեն կիրառվում է արդյունաբերության, ծովային և մետալուրգիայի ոլորտներում, և ձվաձև գեարային սենսորը մատուցում է տնտեսական և հուսալի լուծում վառելիքի և յուղերի հոսքի չափման համար։
Հարաբերական հոդված:  [Ձվաձև գեարային հոսքի հաշվիչի համառոտ ակնարկ]

Ձվաձև գեարային հոսքի հաշվիչի աշխատանքային սկզբունք

Ձվաձև գեարային հոսքի հաշվիչը աշխատում է հեղուկի մեխանիկական գործողության հիման վրա՝ խթանելով անիվի պտույտը։ Այս սկզբունքը առաջին անգամ կիրառվել է ջրաքամիչ անիվների մեջ՝ հացահատիկի աղացման համար։

Հիմնական կառուցվածքը բաղկացած է երկու միմյանց մխոցվող ձվաձև գեարներից, որոնցից մեկը պարունակում է մագնիս ամրացված ամուր կացարանի մեջ։ Չափվող հեղուկը մտնում է պալատ և շարժում գեարները՝ դուրս բերելով հեղուկը պալատից։ Ճշգրիտ պատրաստված գեարները պտտվում են bearings- ի վրա, իսկ մագնիսը դիմացկուն է քիմիական ազդեցությանը։

Հեղուկը լցվում է գեարների ատամների և կափարիչի արտաքին պատի միջև։ Կապիլյար ուժը ապահովում է հեղուկային փական, ինչը նշանակում է, որ յուրաքանչյուր տարածության հեղուկի ծավալը ճշգրիտ և համաչափ է։ Յուրաքանչյուր պալատ լցվում և դատարկվում է պարբերական ցիկլով՝ դրական տեղաշարժով։

Յուրաքանչյուր գեարի պտույտ չափում է նույն հեղուկի ծավալը։ Պալատի արտաքին սենսորը արձանագրում է մագնիսի անցման պուլսը և հաշվում պտույտների քանակը։ Պտույտների քանակը չափում է հեղուկի ծավալը, որը անցնում է ձվաձև գեարային հոսքի հաշվիչով։ Ուզո՞ւմ եք իմանալ ավելին ձվաձև գեարային հոսքի հաշվիչի սկզբունքի մասին? սեղմեք այստեղ

Ձվաձև գեարային հոսքի հաշվիչի առանձնահատկություններ

✔ Հիանալի ընտրություն օգտագործելու համար որպես բարձր խտության հոսքի հաշվիչ
✔ Ուղղակի ճշգրիտ հոսքի հաշվիչ՝ ±0.5% կամ ընտրովի ±0.2%
մլ/րոպե հեղուկի հոսքի հաշվիչ ընտրանք հասանելի, ցածր հոսքի հեղուկի չափման համար
✔ Կարող է պատրաստվել inline մեխանիկական հոսքի հաշվիչ կամ պուլսով կամ 4-20mA ելքով
✔ տարբեր նյութեր հասանելի՝ կաղապարով երկաթ, կաղապարով պողպատ, չժանգոտվող պողպատ 304 կամ 316L
✔ Տեղադրման համար ուղիղ խողովակ անհրաժեշտ չէ
✔ Սենսորի չափը՝ DN 2-ից մինչև DN200 (8 դյույմ ձվաձև գեարային հոսքի հաշվիչ)
✔ Տնտեսական արժեքով յուղի հոսքի հաշվիչներ, ինչպես ծանր նավթ, վառելիքի յուղ, յուղաքսուք, լույս յուղ, դիզելային յուղ, պաղմի յուղ, կերակրային յուղ և այլն
✔ մեխանիկական յուղի հոսքի հաշվիչ
✔ Յուրաքանչյուր հոսքի հաշվիչ խստորեն կալիբրված է՝ ապահովելու ճշգրտության համապատասխանությունը: ավելին՝ [Ձվաձև գեարային հոսքի հաշվիչի գործարանային կալիբրման հաշվետվության օրինակ]]

Ձվաձև գեարային հոսքի հաշվիչի գին

Ձվաձև գեարային հոսքի հաշվիչի գինը որոշվում է բազմաթիվ գործոններից՝
Հոսքի հաշվիչի չափը՝ DN2 ~ DN200, տարբեր չափերը՝ տարբեր գներ։
Ձվաձև հոսքի հաշվիչի նյութը՝ կաղապարով երկաթ, կաղապարով պողպատ, չժանգոտվող պողպատ 304 կամ 316, տարբեր նյութերի դեպքում տարբեր գներ
Ձվաձև գեարային հոսքի հաշվիչի գործառույթները նույնպես ազդում են գնի վրա:
  • ա. Մեխանիկական ցուցիչ կամ էլեկտրոնային թվային ձվաձև գեարային հոսքի հաշվիչ տրանսմիտերով
  • բ. Ձվաձև գեարային թվային հաշվիչ ընտրանք՝ ելք 4~20mA, HART, պուլս կամ RS485
  • գ. Բարձր խտության ձվաձև գեարային հոսքի հաշվիչ կամ բարձր ջերմաստիճանի համար նախատեսված
  • դ. Բարձր ճնշման ձվաձև գեարային հոսքի հաշվիչ կամ առանց դրա
Սակայն, Silver Automation Instruments-ն առաջարկում է էժան և տնտեսող ձվաձև հաշվիչներ վստահելի ձվաձև գեարային հոսքի հաշվիչ արտադրողներից արագ առաքման ժամկետով։

Ձվաձև գեարային հոսքի հաշվիչի կիրառություններ

Վառելիքի և յուղի արդյունաբերությունում ձվաձև գեարային հոսքի հաշվիչները լավագույն ընտրությունն են ճշգրիտ ծավալային չափման համար՝ տարբեր արդյունաբերական հեղուկների դեպքում։ Այս դրական տեղաշարժի մետրերը, որոնք նախագծված են երկարաժամկետ օգտագործման համար, գերազանց հետևում են վառելիքի հոսքին՝ ներառյալ բենզինը և տարբեր տեսակի վառելիքային յուղերը՝ մեխանիկական ցուցիչով կամ թվային դիսփլեյով։ Նրանք հատկապես արդյունավետ են ծանր յուղերի և դիզելային համար՝ ամուր կառուցվածքի շնորհիվ, որը ապահովում է հուսալի աշխատանք նույնիսկ բարձր ջերմաստիճաններում և ճնշումների դեպքում։ Նրանք նաև անհրաժեշտ են քիմիական մշակման և արտադրական գործարաններում՝ բարձր խտության հեղուկների, ինչպես յուղաքսուք, մոլասսե և ռեզիների չափման համար։ Ձվաձև գեարային հոսքի հաշվիչները ապահովում են կրկնվող, բարձր ճշգրտության արդյունքներ՝ օպերացիաները հոսքի հարմարեցնելու և որակի վերահսկողությունը պահպանելու համար, անկախ նրանից՝ դուք վերահսկում եք խիտ հավելումների խառնուրդը կամ վառելիքի սպառումը ֆլոտի մեքենաներում։

Ավելին մեր հոսքի չափման լուծումների մասին՝ ձվաձև գեարային հոսքի հաշվիչով
[Մեխանիկական դիզելային հոսքի հաշվիչ]
[Թվային դիզելային վառելիքի հոսքի հաշվիչ]
[Դրական տեղաշարժի հոսքի հաշվիչ վառելիքի և յուղերի համար]
[Inline վառելիքի հոսքի հաշվիչ]
[Բարձր խտության ձվաձև գեարային հոսքի հաշվիչ]
[Ձեթի հոսքի հաշվիչ]

LC ձվաձև գեարային հոսքի հաշվիչի հիմնական տեսակները և նյութերը և տարբեր կիրառություններ

LC-A: Կաղապարով երկաթից ձվաձև գեարային հոսքի հաշվիչ, լայնորեն կիրառվում է բարձր խտության հեղուկների կամ այլ միջավայրերի համար, որոնք կաղապարային երկաթին չեն վնասում։ Կաղապարով երկաթի ձվաձև գեարային հոսքի հաշվիչը հարմար է նապթայի, կերոսինի, դիզելային, ծանր նավթի, յուղաքսուքների, պարարինի, ասֆալտի, վառելիքի յուղերի, հիդրավլիկ յուղի հեղուկների հոսքի չափման համար։

LC-E: Կաղապարով պողպատից ձվաձև գեարային հոսքի հաշվիչ, կիրառվում է ցածր-թունավոր հեղուկների դեպքում բարձր ճնշման պայմաններում։ Կաղապարով պողպատից ձվաձև գեարային հոսքի հաշվիչը հարմար է خام նավթի, անիլինի, կերոսինի, նավթանյութի, վառելիքի յուղի, դիզելային, յուղաքսուքների և հիդրավլիկ յուղի հոսքի չափման համար։

LC-B, C: Չժանգոտվող պողպատից ձվաձև գեարային հաշվիչ, կիրառվում է ուժեղ քայքայիչ հեղուկների համար՝ թթուներ, ալկալիներ, աղի կամ օրգանական քիմիական նյութեր։ Չժանգոտվող պողպատից ձվաձև գեարային հոսքի հաշվիչը հարմար է ջրի, ամոնիակի, սոդայի, քացախաթթվի, ակրիլաթթվի, էթանոլի, սուլֆուրաթթվի, ֆոսֆորաթթվի, ամոնիումի նիտրատի, հյութերի, բուսայուղերի, պնդուկի յուղի, ձիթապտղի յուղի, կերակրային յուղերի, կաթի, գարեջրի, բուտադիենի, տոլուենի, կսիլենի, ԼՊԳ-ի հոսքի չափման համար։

ձվաձև գեարային հոսքի հաշվիչի կիրառություն

Ձվաձև գեարային հոսքի հաշվիչի առավելություններ

Տեղադրվելուց հետո, ձվաձև գեարային հոսքի հաշվիչը աշխատում է ճշգրիտ առանց սպասարկման տարիներ շարունակ։ Այն ունի նվազագույն շարժվող մասեր և գործում է հեղուկի մեխանիկական հոսքի միջոցով։
Ձվաձև գեարային հոսքի հաշվիչը նախագծված է դիմակայելու դժվար պայմաններին և ապահովում է բարձր ճշգրտությամբ հոսքի չափում ընտրված հեղուկի համար։ Պարզ մեխանիկական կառուցվածքը լավ է վերաբերվում ջերմաստիճանի փոփոխություններին, պուլսացնող հոսքին և խտության փոփոխություններին։ Ձվաձև գեարային հոսքի հաշվիչը հաճախ օգտագործվում է ծովային և նավաշինական արդյունաբերությունում՝ ծովային վառելիքի, ծանր նավթի և շարժիչ յուղերի հոսքի չափման համար։

Ամուր, երկար կյանք ունեցող ձվաձև գեարային հոսքի փոխանցիչը տնտեսապես էժան միջոց է հեղուկի հոսքի չափման համար առանց շահագործման ծախսերի։

Գեարային տեսակի հոսքի հաշվիչի տեղադրումը պարզ է, և այն կարող է տեղադրվել նեղ տարածքներում, քանի որ ուղիղ խողովակի անհրաժեշտություն չկա։ Հեղուկի չափումը կատարվում է կանոնավոր (չի պահանջվում տարբեր տեղամաս), ինչը նշանակում է, որ ձվաձև գեարային հոսքի հաշվիչը ինտեգրվում է ցանկացած արդյունաբերական գործընթացի մեջ։

Ձվաձև հոսքի հաշվիչները պարզ կառուցվածք ունեն, բայց շատ բազմակողմանի են չափերի և նյութերի օգտագործման տեսանկյունից, նրանք չափում են հեղուկները ճշգրիտ և համաչափ և աշխատում տարիներ շարունակ առանց սպասարկման։

Հարաբերական հոդված: Ձվաձև գեարային հոսքի հաշվիչի առավելություններ և թերություններ

ՆԿԱՏԱՐԱՐԵԼԻ և ոչ-նԿԱՏԱՐԱՐ մեխանիկական հոսքի հաշվիչ

Ինչպե՞ս ընտրել տարբեր տեսակի դիսփլեյ՝ ուզում եք մեխանիկական հոսքի հաշվիչ դիալով, թե՞ ցանկանում եք ՆԿԱՏԱՐԱՐ ընդհանուր հոսքի հաշվիչ կամ PD հոսքի հաշվիչ պուլսով կամ անալոգային ելքով։

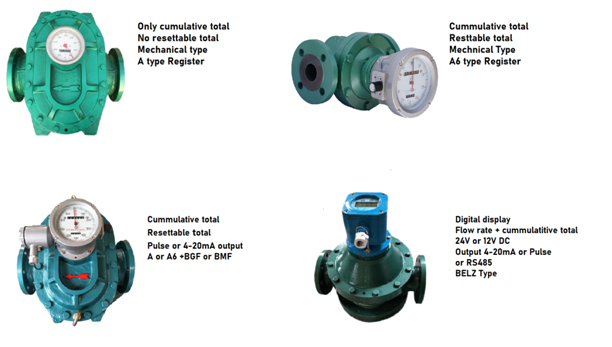

Ստորև պատկերում ցուցադրվում է ՆԿԱՏԱՐԱՐ և ոչ-ՆԿԱՏԱՐԱՐ հոսքի հաշվիչների տարբերությունը։

ՆԿԱՏԱՐԱՐ և ոչ-ՆԿԱՏԱՐԱՐ հոսքի հաշվիչներ

Ինչպես տեղադրել և շահագործել ձվաձև գեարային հոսքի հաշվիչը

Ձեր ձվաձև գեարային հոսքի հաշվիչի բարձր ճշգրտությունը հասանելի կլինի միայն ճիշտ տեղադրմամբ։ Այս դրական տեղաշարժի հաշվիչի հիմնական առավելություններից մեկն այն է, որ այն կարող է տեղադրվել ինչպես ուղղահայաց, այնպես էլ հորիզոնական խողովակներում առանց ուղիղ խողովակի անհրաժեշտության, ինչը կատարյալ է նեղ տարածքների համար։ Համոզվեք, որ խողովակը մաքուր է տեղադրման նախքան։ Ցուցիչի առջև անհրաժեշտ է տեղադրել ցանցային ֆիլտր (սովորաբար 100 mesh կամ նուրբ), որպեսզի պաշտպանեք ճշգրիտ գեարները կոշտ մասնիկներից, որոնք ամենատարածված վնասման աղբյուրներն են։

Քանի որ ձվաձև գեարային հոսքի հաշվիչը հիմնված է գեարների ճշգրիտ միմյանց հետ պատշաճ համընկնումով՝ հոսքը չափելու համար, այն չի հարմար հեղուկների համար, որոնք պարունակում են կախված մասնիկներ, ապակեպատ կամ մեծ քանակությամբ կեղտեր։ Այս աղտոտումները կարող են առաջացնել գեարների մաշում կամ կցկտություն, ինչը հանգեցնում է սխալ չափումների և հնարավոր վնասների։ Հետևեք, որ հեղուկը մաքուր և առանց կեղտի լինի նախքան մետրին մտնելը։
Սեղմեք այստեղ՝ ավելին իմանալու ձվաձև գեարային հոսքի հաշվիչի սկզբունքի մասին և հասկանալու, թե ինչու է անհրաժեշտ մաքուր հեղուկի չափումը։ [Ձվաձև գեարային հոսքի հաշվիչի աշխատանքային սկզբունք]

Օդի հեռացնող և ֆիլտր անհրաժեշտ են ձվաձև գեարային հոսքի հաշվիչների ճշգրիտ չափման համար։ Նրանք հեռացնում են հեղուկում խցանված օդն ու կոշտ մասնիկները, նախքան հեղուկը մտնի մետր։ Սա կանխում է գեարների վնասը և չափման սխալները։ Ապրանքի տեղեկություն: [ Օդի հեռացնող և ֆիլտր ]
Տեղադրությունից հետո հետևեք էլեկտրական схемային ցուցմանը՝ միացնելու համար լարման աղբյուրը։ Միացրեք ազդանշանի լարը PLC-ին կամ դիսփլեյին, եթե մոդելը ունի պուլսային ելք։ Հոսքի հաշվիչը հեշտ օգտագործման է; սկսում է չափել հոսքը անմիջապես միանալուց հետո։ Կուտակված ընդհանուր ծավալը և ընթացիկ հոսքի արագությունը կցուցադրվի տեղային դիսփլեյում։
Հարաբերական հոդված: [Ինչպես տեղադրել և օգտագործել ձվաձև գեարային հոսքի հաշվիչը]

Ձվաձև գեարային հոսքի հաշվիչի ճիշտ ընտրություն

Ճիշտ հոսքի հաշվիչի ընտրությունը կարևոր է ճշգրիտ, արդյունավետ և անվտանգ գործողությունների պահպանման համար։ Ձվաձև գեարային հոսքի հաշվիչները առաջատար ընտրություն են բազմաթիվ արդյունաբերություններում՝ առաջարկելով բացառիկ ճշգրտություն և հուսալիություն, հատկապես բարձր խտության հեղուկների, ինչպես յուղեր, վառելիք և քիմիական նյութերի չափման դեպքում։ Քանի որ նրանք ուղղակի չափում են ծավալը՝ հեղուկը պտտվող գեարների միջև պահելով, նրանց ճշգրտությունը մեծամասամբ չի ազդում հեղուկի հատկությունների փոփոխությունից։

Այնուամենայնիվ, բազմաթիվ տարբերակների առկայությամբ, կատարյալ ընտրությունը կարող է դժվար լինել։ Հեշտացնելու համար մենք մշակել ենք պարզ ուղեցույց, որը պարզեցնում է այս կարևոր որոշումը։ Մեր ուղեցույցը ընդգրկում է չորս քայլ, ներառյալ հեղուկի բնութագրերի վերլուծումը՝ խտություն, քիմիական համապատասխանություն, հոսքի արագության սահմանումը, ճիշտ դիսփլեյի ընտրությունը և անհրաժեշտ սերտիֆիկատների ստացումը։

Ընտրության ուղեցույց: [Ինչպես ընտրել ճիշտ ձվաձև գեարային հոսքի հաշվիչ՝ պարզ ուղեցույց]
