Հիմնական խորհուրդներ հուսալի արդյունաբերական գազի հոսքաչափեր ընտրելու համար
2025/09/28
Ինչու է գազի հոսքի չափումը կարևոր այսօրվա տնտեսությունում
Գազի հոսքի չափումը ժամանակակից տնտեսության գրեթե բոլոր ոլորտներում կարևոր մասն է կազմում: Գազերի ճշգրիտ չափումը շատ կարևոր է մի շարք պատճառներով, այդ թվում՝ բնական գազի բաշխման ծախսերի ցածր պահպանումը, քիմիական նյութերի անվտանգությունը և արտադրության մեջ արտադրանքի բարձր որակը ապահովելը: Սակայն գազերը տարբերվում են հեղուկներից նրանով, որ դրանց ծավալը շատ է փոխվում ջերմաստիճանի և ճնշման փոփոխությունների հետ մեկտեղ: Սա նշանակում է, որ գազի հոսքի ճիշտ չափիչի ընտրությունը շատ կարևոր ընտրություն է, որը մեծ ազդեցություն կունենա անվտանգության, արդյունավետության և շահույթի վրա:
Գազ օգտագործող ցանկացած արդյունաբերական գործընթաց ավելի լավ աշխատեցնելու առաջին քայլը գազի հոսքաչափերի և դրանց կարևորության մասին իմանալն է: Այս ամբողջական ուղեցույցը կլինի ձեր հիմնական աղբյուրը՝ գազի չափման մասին իմանալու համար: Այն կներառի հիմնական սկզբունքները, առկա տարբեր տեխնոլոգիաները, թե ինչպես լուծել կոնկրետ կիրառման խնդիրները և ինչպես ընտրել ձեր կարիքներին համապատասխանող լավագույն գազի հոսքի գործիքը:
Ինչո՞ւ է կարևոր գազի հոսքը ճշգրիտ չափել։
Արդյունաբերական շատ խնդիրներ կախված են գազի հոսքի ճշգրիտ տվյալներից: Հոսքի ճշգրիտ չափման հիմնական առավելություններն են՝
Ծախսերի վերահսկում և էներգիայի կառավարում. Գազը թանկարժեք գործիք է այնպիսի բաների համար, ինչպիսիք են սեղմված օդի համակարգերը կամ բնական գազի օգտագործումը: Ճշգրիտ չափումը օգնում է գտնել արտահոսքերը, ճիշտ բաշխել ծախսերը և լավագույնս օգտագործել էներգիան՝ թափոնները կրճատելու համար:
Գործընթացի արդյունավետություն և արտադրանքի որակ. Շատ գործընթացներ, ինչպիսիք են այրման կառավարումը, գազերի խառնումը կամ քիմիական ռեակցիաները, կախված են որոշակի գազերի ճշգրիտ հոսքի արագությունից՝ օպտիմալ արդյունավետություն և վերջնական արտադրանքի կայուն որակ ապահովելու համար:
Բնապահպանական համապատասխանություն. Ջերմոցային գազերի արտանետումների վերաբերյալ օրենքները սահմանում են, որ ծխնելույզի գազերը և այլ արտանետվող օդը պետք է չափվեն և ճիշտ հաշվետվություններ ներկայացվեն։
Հիմնական սկզբունքը. Իրական vs. Ստանդարտ հոսք (Ծավալային vs. Զանգվածային)
Ծավալային հոսքաչափերը չափում են հաշվիչի միջով անցնող գազի քանակը այն ջերմաստիճանում և ճնշման դեպքում, որով այն իրականում աշխատում է (օրինակ՝ ACFM կամ m³/ժ): Խնդիրն այն է, որ այս ցուցմունքը չի կարող համեմատվել: 1 բար ճնշման տակ գտնվող մեկ խորանարդ մետր գազն ունի շատ ավելի քիչ մոլեկուլներ (ավելի քիչ զանգված), քան 10 բար ճնշման տակ գտնվող մեկ խորանարդ մետր գազը:
Ստանդարտ հոսք (օրինակ՝ Nm3/ժ, SCFM, SCCM)
Դրա պատճառով գազի հոսքը գրեթե միշտ փոխվում է ստանդարտ ջերմաստիճանի և ճնշման (STP կամ NTP): Այս ստանդարտացված ծավալային հոսքի արագությունը (օրինակ՝ SCFM, SCCM կամ Nm³/ժ) ցույց է տալիս, թե որքան գազ է հոսում զանգվածի առումով: Ջերմային զանգվածի չափիչները, տուրբինային հոսքի չափիչները՝ ջերմաստիճանի և ճնշման փոխհատուցմամբ, կամ մրրկային հոսքի չափիչները՝ ջերմաստիճանի և ճնշման փոխհատուցմամբ, կարող են ունենալ ստանդարտ հոսքի չափման գործառույթ: Դրանց ցուցմունքները չեն ազդվում գործընթացի պայմանների փոփոխություններից: Ծավալային չափիչները նույնպես կարող են տալ զանգվածային հոսքի ցուցմունք, բայց դրանց անհրաժեշտ են ճնշման և ջերմաստիճանի լրացուցիչ սենսորներ, ինչպես նաև հոսքի համակարգիչ՝ հաշվարկներ կատարելու համար:

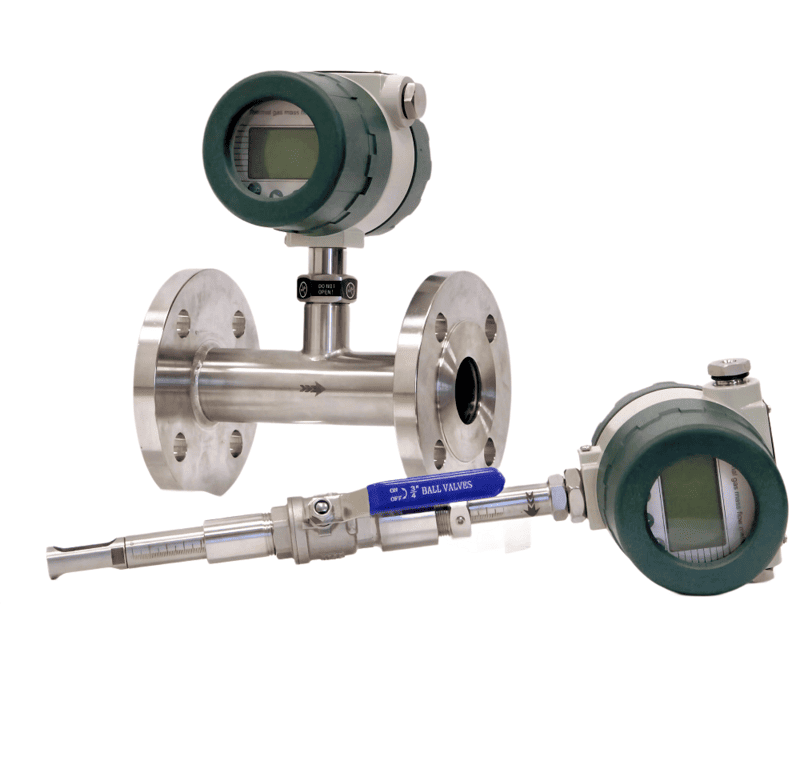

Տարբեր տեսակի գազերի ուղղակի զանգվածային հոսքի չափման արդյունաբերական ստանդարտը ջերմային զանգվածային հոսքի չափիչներն են։
Չափիչը աշխատում է երկու ջերմաստիճանի սենսորների միջոցով։ Մեկը պահվում է մյուսից բարձր ջերմաստիճանի անփոփոխ տարբերության վրա։ Գազի հոսքը սառեցնում է իրերը, և այս ջերմաստիճանի տարբերությունը պահպանելու համար անհրաժեշտ հզորության քանակը ուղղակիորեն կապված է գազի զանգվածային հոսքի արագության հետ։

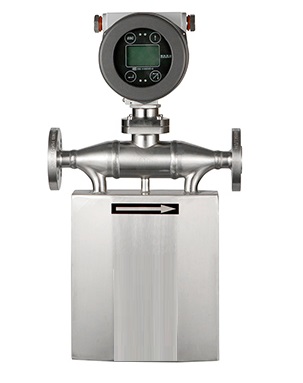

Կորիոլիսի չափիչը հաճախ լավ ընտրություն է առավել ճշգրիտ արդյունքներ ստանալու և արժեքավոր կամ դժվար չափելի գազեր չափելու համար։
Սկզբունք. Այն չափում է զանգվածի հոսքը անմիջապես՝ զգալով հեղուկի պտտման ուժը (Կորիոլիսի էֆեկտ), երբ այն շարժվում է տատանվող խողովակների միջով։
Առավելություններ՝ Առավել ճշգրիտ է, չափում է զանգվածի հոսքը անմիջապես, չի ազդում գազի բաղադրության վրա, շատ հարմար է բարձր ճնշման գազի չափման համար։
Թերություններ. սկզբում դրանք ամենաթանկն են և կարող են ավելի մեծ ճնշման անկում ունենալ, քան ջերմաչափերը, ինչպես նաև հարմար չեն ցածր ճնշման կամ ցածր խտության գազերի չափման համար։
Լավագույնն է. Կորիոլիսի գազի հոսքաչափը հիանալի է բնական գազի և CNG-ի նման գազերի պահպանման փոխանցման, ինչպես նաև քլորի նման բարդ, թունավոր գազերի անվտանգ չափման համար: Այն նաև առաջատար ընտրություն է ազոտի և հելիումի հոսքի չափման կիրառություններում :

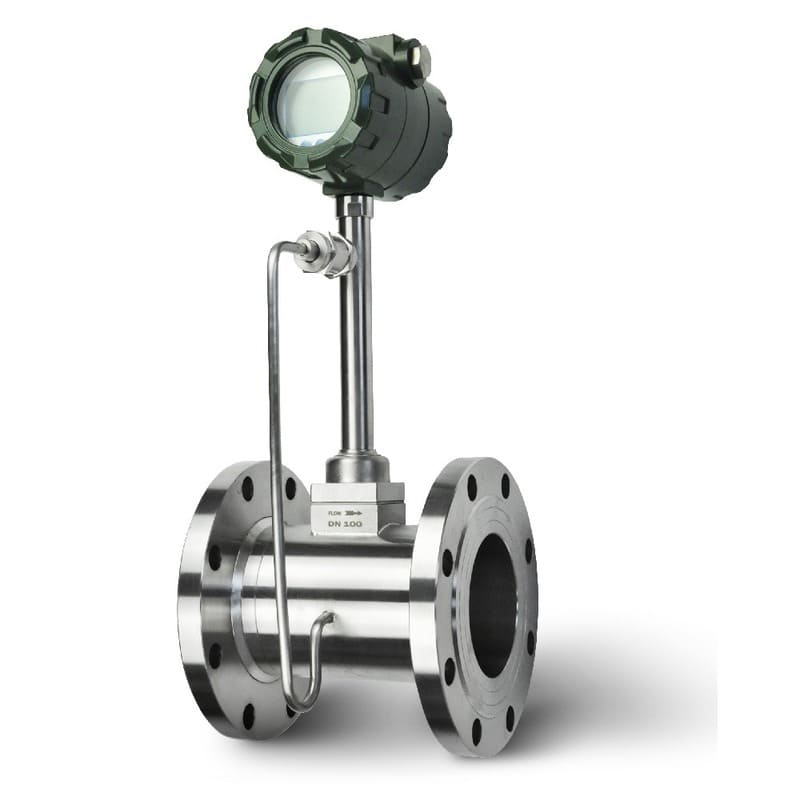

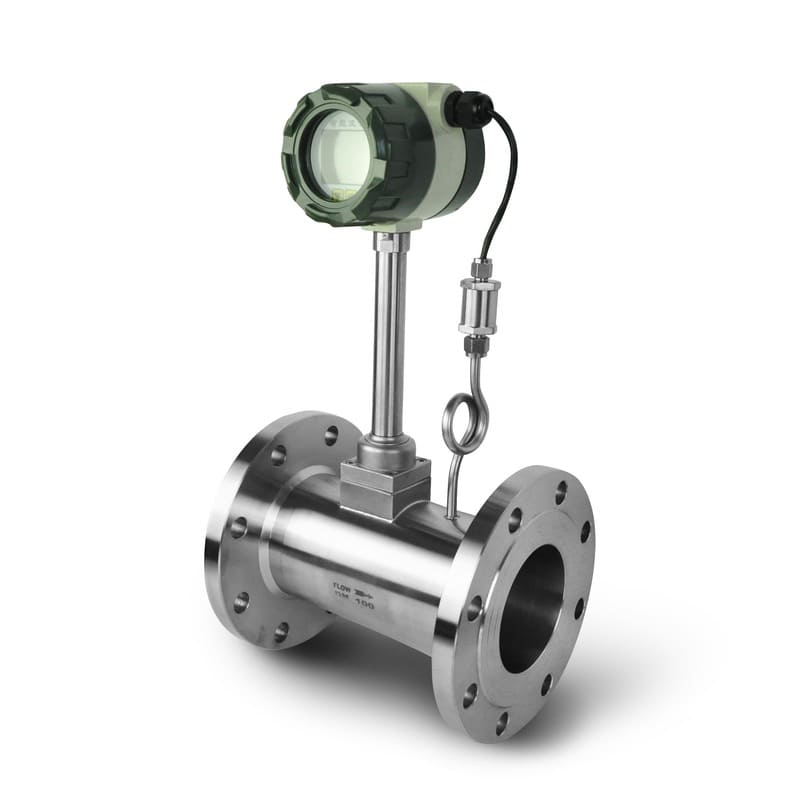

3. Գազի համար նախատեսված մրրկային հոսքաչափեր
Մրորոցային հոսքաչափերը չափազանց ամուր և բազմակողմանի են, ինչը դրանք դարձնում է տարածված ընտրություն գազի և գոլորշու ընդհանուր նշանակության չափման համար:
Սկզբունք՝ Հոսքի հետագծում գտնվող բլրոտ մարմինը առաջացնում է մրրիկներ (պտտվող պտույտներ) այնպիսի արագությամբ, որը ուղղակիորեն կապված է գազի արագության հետ։
Առավելություններ՝ Այն շարժական մասեր չունի, շատ դիմացկուն է, կարող է լավ դիմանալ բարձր ջերմաստիճաններին և ճնշումներին, և կարող է չափել գազերի լայն տեսականի: Մրրիկավոր գազի հոսքաչափը բույսերի սիրելի տարբերակն է ՝ մրրիկավոր գազի հոսքաչափի բազմաթիվ առավելությունների շնորհիվ:
Թերություններ՝ աշխատանքի համար անհրաժեշտ է նվազագույն հոսքի արագություն և երկար, ուղիղ խողովակաշարեր, հարմար չէ ցածր հոսքի գազի չափման համար։
Լավագույնն է. Կոմունալ օգտագործման համար, ինչպիսիք են մրրիկավոր օդի հոսքի չափիչը կամ գոլորշու և այլ տեխնոլոգիական գազերի չափումը, որտեղ ճշգրտությունը ամենակարևորը չէ:

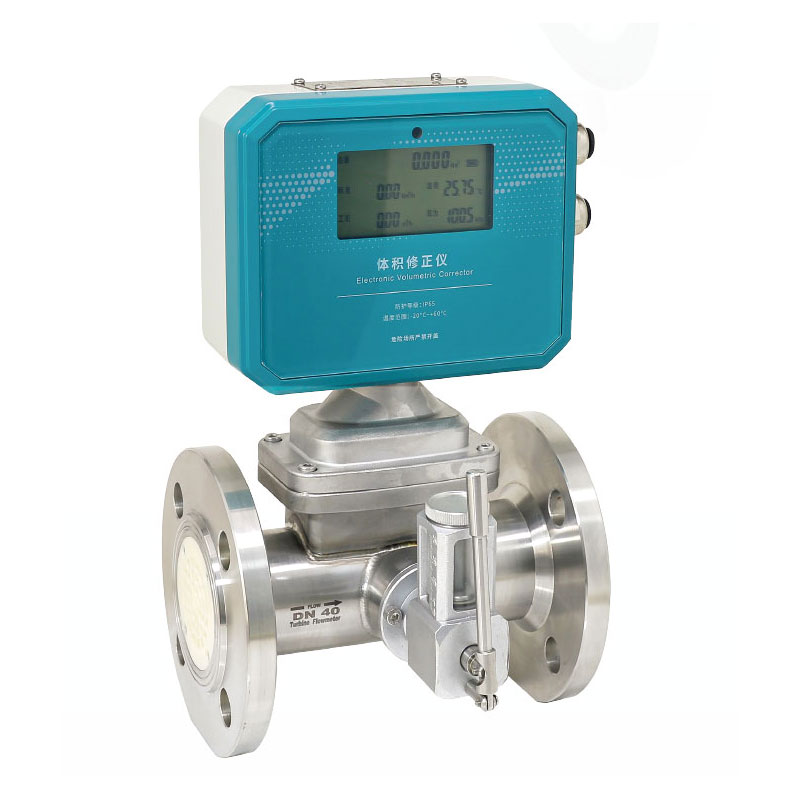

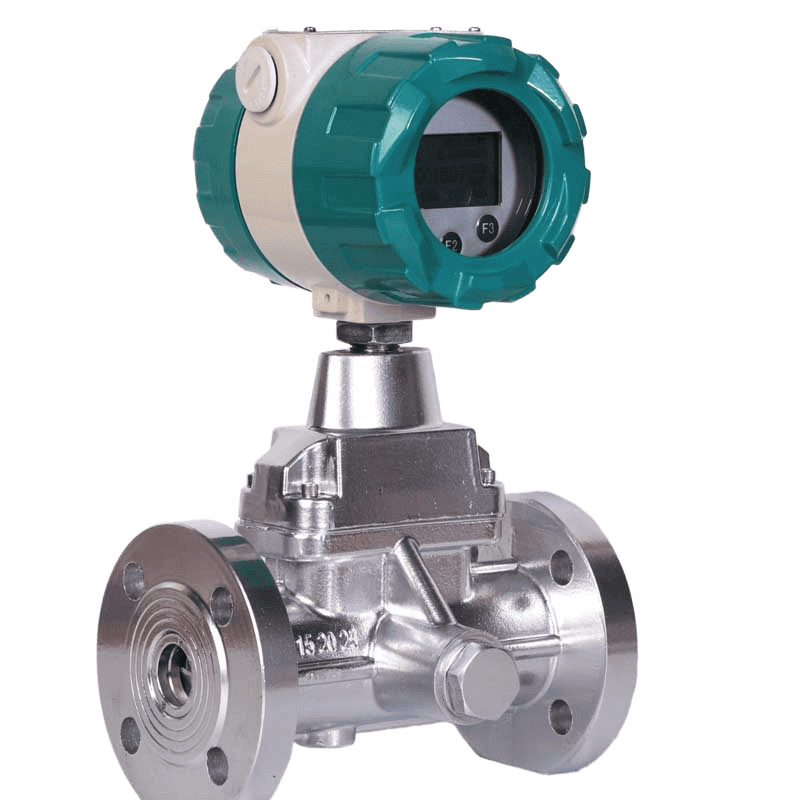

Սկզբունք. Գազի հոսքը պտտեցնում է բազմաթև ռոտորը (տուրբինը): Պտտման արագությունը համեմատական է գազի արագությանը:
Առավելություններ՝ Բարձր ճշգրտություն և կրկնելիություն, լավ հասկացված տեխնոլոգիա, որը հաճախ պահանջվում է գազի հաշվառման պայմանագրային ստանդարտներով։
Թերություններ՝ Շարժվող մասերը պահանջում են սպասարկում, կարող են վնասվել կեղտոտ կամ խոնավ գազից, իսկ ճնշման/ջերմաստիճանի փոփոխությունները ազդում են աշխատանքի վրա, եթե դրանք չեն փոխհատուցվում։

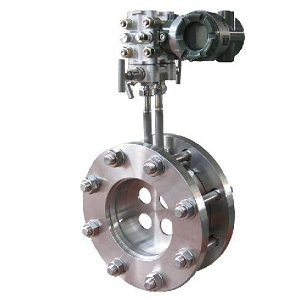

DP հաշվիչները փորձված և ճշգրիտ միջոց են, որոնք լավ են աշխատում շատ կոշտ պայմաններում:
Սկզբունք. Խցանումը, ինչպես օրինակ՝ անցքային թիթեղը կամ Աննուբարը, առաջացնում է ճնշման անկում: Փոխարկիչը չափում է այս անկումը և համեմատում այն հոսքի արագության հետ:
Առավելություններ՝ Այն կարող է դիմանալ շատ բարձր ջերմաստիճանների և ճնշումների, աշխատում է ցանկացած գազի հետ և լավ է շատ մեծ խողովակների համար։
Թերություններ՝ պակաս ճշգրիտ է, սահմանափակ իջեցման հարաբերակցություն ունի և առաջացնում է ճնշման մշտական անկում գծում։
Լավագույնն է. Կեղտոտ կամ դժվարամատչելի գազային հոսքերի, ինչպիսիք են թաց բիոգազը կամ հում ծխնելույզային գազը , չափելու համար, հաճախ մեծ խողովակներում։

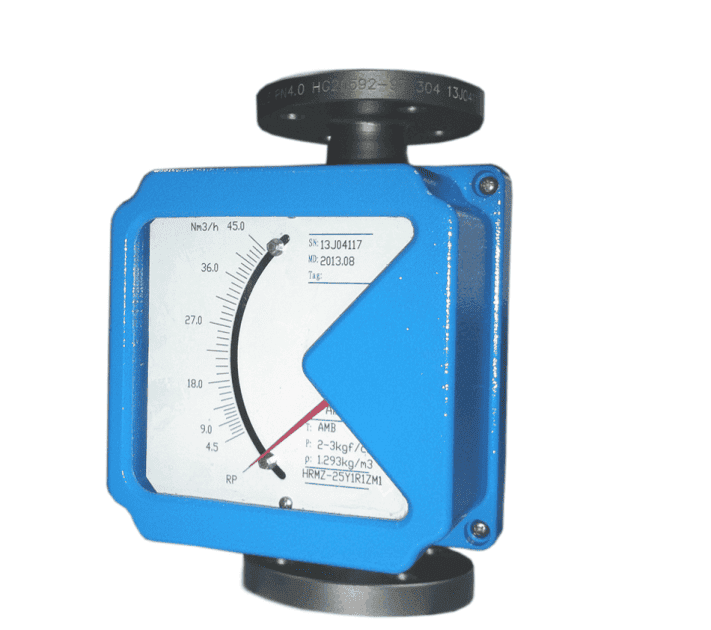

6. Մետաղական խողովակների ռոտաչափ գազի համար (փոփոխական մակերես)
Եթե ձեզ անհրաժեշտ է միայն գազի հոսքի արագության պարզ, տեղային ցուցում և էլեկտրոնային ազդանշանի կարիք չունեք (օրինակ՝ 4-20մԱ ), ռոտաչափը լավ ընտրություն է: Այնուամենայնիվ, silverinstruments.com-ը նաև մշակում է ռոտաչափ՝ տվիչներով:
Գաղափարն այն է, որ կոնաձև խողովակով վերև շարժվելիս գազը բարձրացնում է լողացողը։ Լողացողի բարձրությունը նույնն է, ինչ հոսքի արագությունը։
Առավելություններ՝ Այն հեշտ է օգտագործել, արտաքին էներգիայի կարիք չունի և պատրաստված է ամբողջությամբ մետաղից, ուստի այն ամուր է։
Թերություններ՝ պակաս ճշգրիտ է և ցույց է տալիս միայն տեղական հոսքի արագության մասին տեղեկատվություն (եթե հաղորդիչ չի ավելացվել), ստանալու համար անհրաժեշտ է գազի ֆիքսված ջերմաստիճանի և ճնշման արժեք։
Լավագույնն է՝ գազային կիրառությունների մաքրման, սարքավորումների տեղային սահքերի մոնիթորինգի և գազի հոսքի ռոտամետրով գազի ընդհանուր հոսքը ցույց տալու համար։

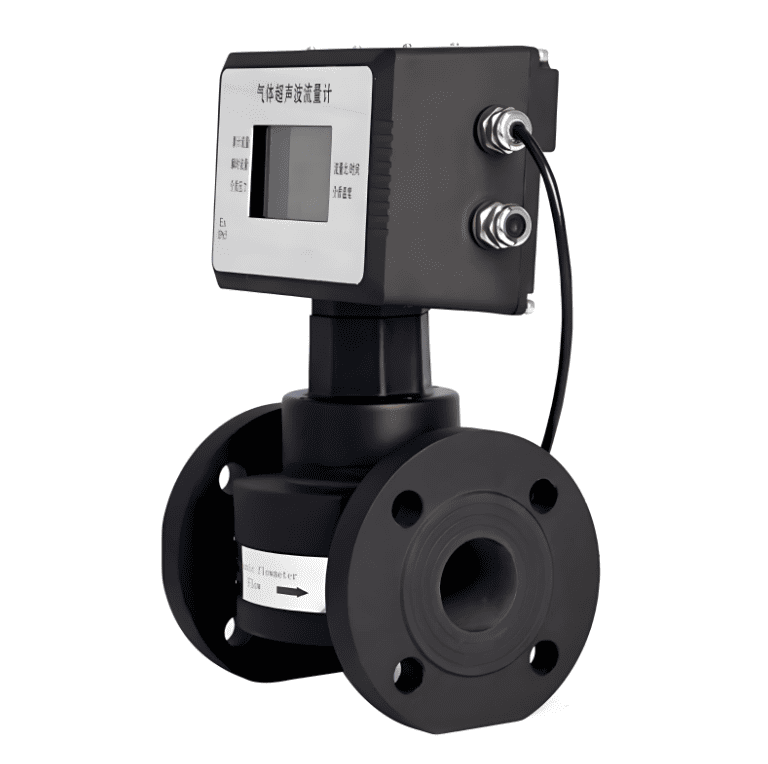

7. Ուլտրաձայնային գազի հոսքի չափիչներ
Ուլտրաձայնային գազի հոսքի հաշվիչները բարձր տեխնոլոգիական միջոց են չափելու համար, հատկապես մեծ խողովակներում:
Ինչպեսէ այն աշխատում. Այն չափում է, թե որքան ժամանակ է պահանջվում ուլտրաձայնային իմպուլսի համար գազի հոսքի հետ և հակառակ ուղղությամբ շարժվելու համար: Դուք կարող եք պարզել գազի արագությունը՝ նայելով ժամանակի տարբերությանը:
Առավելություններ՝ Չի առաջացնում խցանում կամ ճնշման անկում, կարող է շատ ճշգրիտ լինել և լավագույնս աշխատում է մեծ խողովակների հետ։
Թերություններ՝ թանկ է և զգայուն է գազի մեջ առկա կեղտի և խոնավության նկատմամբ։
Լավագույնն է. Մեծ տրամագծով բնական գազի խողովակաշարերի խնամակալության փոխանցման համար ։
Գազի չափման որոշակի խնդիրների լուծումներ գտնելը
Կոռոզիոն գազի հոսքի չափում
Քայքայիչ գազեր, ինչպիսիք են թաց քլորը , ջրածնի սուլֆիդը (H₂S) կամ օզոնը , չափելու համար անհրաժեշտ է շատ ուշադիր ընտրել ճիշտ նյութերը: Հաճախակի ընտրություն է ջերմային զանգվածային հոսքաչափը՝ 316L չժանգոտվող պողպատից կամ Hastelloy սենսորով: Այլընտրանքորեն, Coriolis հոսքաչափերը հասանելի են թաց նյութերից, ինչպիսիք են 316L չժանգոտվող պողպատը, տանտալը, տիտանը և Hastelloy-ը, ինչը դրանք հարմար է դարձնում քայքայիչ գազեր չափելու համար: Այնուամենայնիվ, դրանց արժեքը համեմատաբար բարձր է:
Բարձր և ցածր ճնշում
Ստանդարտ կիրառությունները հաճախ ցածր ճնշման տակ են, սակայն որոշ գործընթացներ, ինչպիսիք են սեղմված բնական գազի (CNG) բաշխումը կամ ջրածնի փոխադրումը , ներառում են շատ բարձր ճնշումներ: Այս դեպքերում չափիչի մեխանիկական կառուցվածքը և ճնշման վարկանիշը կարևոր են: Բարձր ճնշման գազի հոսքի չափման համար մենք հաճախ ընտրում ենք Կորիոլիսի հոսքաչափեր, մրրկային հոսքաչափեր կամ մետաղական խողովակային ռոտաչափեր:
Մեծ խողովակներ և ցածր հոսքի արագություն ունեցող գազ
Տեխնոլոգիաների մեծ մասը հասանելի է որպես կոմպակտ, «ամեն ինչ մեկում» միավոր։ Այնուամենայնիվ, բարձր ջերմաստիճանի կիրառման կամ դժվարամատչելի վայրերի համար, առանձին սենսորով և հաղորդիչով հեռակառավարվող գազի հաշվիչը իդեալական կոնֆիգուրացիա է։
Գազի հոսքի չափիչի կիրառությունները տարբեր ոլորտներում
Գրեթե ցանկացած բիզնես կարող է լուծել խնդիրները՝ օգտագործելով ճիշտ էլեկտրոնային գազի հոսքի հաշվիչը։
Սեղմված օդի օգտագործումը մեծ գումար է արժենում: Ջերմային զանգվածի հոսքի չափիչները լավագույն միջոցն են՝ հետևելու, թե որքան էներգիա է օգտագործվում, գտնելու արտահոսքերը և շենքում ծախսերը բաշխելու համար:
Կենսագազը և շրջակա միջավայրը
Անհրաժեշտ է չափել այրվող և ծխնելույզային գազերը՝ շրջակա միջավայրի կանոնները պահպանելու համար: Ջերմային զանգվածի չափիչները հարմար են դրա համար: Դրանք նաև չափորոշիչ են կենսագազի հոսքաչափերի կիրառություններում մարսիչների ելքը չափելու համար:
Գազի հոսքաչափերի RFQ
1️⃣ Ի՞նչ տեսակի գազի հոսքաչափեր կան։ Պատասխան. Տարածված տեսակներից են ջերմային զանգվածային հոսքի չափիչները, Կորիոլիսի զանգվածային հոսքի չափիչները, մրրիկային հոսքի չափիչները, փոփոխական մակերեսի (ռոտամետր) և դիֆերենցիալ ճնշման հոսքի չափիչները: Ընտրությունը կախված է գազի տեսակից, հոսքի միջակայքից, ճնշումից, ջերմաստիճանից և պահանջվող ճշգրտությունից:
2️⃣ Ինչպե՞ս ընտրել իմ կիրառման համար ճիշտ գազի հոսքի չափիչը։ Պատասխան. Դուք պետք է հաշվի առնեք այնպիսի պարամետրեր, ինչպիսիք են գազի բաղադրությունը, հոսքի արագության միջակայքը, ճնշումը, ջերմաստիճանը, խողովակի չափը և տեղադրման վայրը, ինչպես նաև ձեր բյուջեն: Եթե գազը մաքուր և չոր է, ապա հարմար է ջերմային զանգվածային հոսքաչափը: Բարձր ճնշման կամ խառը գազերի համար ավելի լավ ընտրություն են Կորիոլիսի կամ մրրիկավոր հոսքաչափերը:
3️⃣ Կարո՞ղ է գազի հոսքաչափը չափել տարբեր գազեր։ Պատասխան՝ Որոշ հոսքաչափեր, ինչպիսիք են Կորիոլիսի կամ ջերմային զանգվածային հոսքաչափերը, կարող են չափել մի քանի գազեր, սակայն ջերմային զանգվածային հոսքաչափի գազի տեսակը փոխելիս անհրաժեշտ է որոշակի կարգավորումներ կատարել գազի փոխանցիչների վրա։
4️⃣ Ի՞նչ տարբերություն կա գազի զանգվածային հոսքաչափի և ծավալային հոսքաչափի միջև։ Պատասխան՝ Զանգվածային հոսքի չափիչը ուղղակիորեն չափում է զանգվածային հոսքի արագությունը (օրինակ՝ կգ/ժ, Նմ³/ժ), անկախ ջերմաստիճանից և ճնշումից: Ծավալային հոսքի չափիչը չափում է իրական ծավալը (օրինակ՝ մ³/ժ), որը փոխվում է ճնշման և ջերմաստիճանի հետ: Ավելի մանրամասն տեղեկություններ կարող եք գտնել վերևում. Հիմնական սկզբունքը՝ իրական vs. ստանդարտ հոսք (ծավալային vs. զանգվածային):
5️⃣ Կարո՞ղ է գազի հոսքաչափը օգտագործվել կոռոզիոն գազերի համար։ Պատասխան՝ Այո, եթե թրջված նյութերը համատեղելի են: Կորիոլիսի հոսքաչափերը կարող են պատրաստված լինել 316L չժանգոտվող պողպատից, Հաստելոյից, տիտանից կամ տանտալից, որոնք հարմար են կոռոզիոն գազերի համար: Կամ մետաղական խողովակաձև հոսքաչափը PTFE ծածկույթով նույնպես կարող է չափել կոռոզիոն գազը:
6️⃣ Որքա՞ն է գազի հոսքաչափի տեղադրման համար անհրաժեշտ ուղիղ խողովակի երկարությունը։ Պատասխան՝ Կախված է տեսակից։ Օրինակ՝ մրրիկավոր և դիֆերենցիալ ճնշման հոսքաչափերը կարիք ունեն 10D վերև և 5D ներքև ուղիղ գծերի։ Կորիոլիսի չափիչները սովորաբար պահանջում են նվազագույն ուղիղ երկարություններ։
7️⃣ Որքանո՞վ է ճշգրիտ գազի հոսքի չափիչը։ Պատասխան՝ Ճշգրտությունը տարբերվում է ըստ տեսակի՝ Կորիոլիս՝ ±0.5% Ջերմային զանգված՝ ±1–2% ցուցմունքից Մրրիկը՝ ±1% Փոփոխական մակերես՝ ±2–5%
8️⃣ Ինչպե՞ս փոխարկել գազի հոսքի միավորները մ³/ժ-ից նմ³/ժ-ի։ Պատասխան՝ Օգտագործեք բանաձևը՝ Սա փոխհատուցում է ջերմաստիճանի և ճնշման տարբերությունները։
Կարո՞ղ է գազի հոսքի չափիչը կարգավորել շատ ցածր հոսքի արագությունները: Պատասխան՝ Այո։ Ջերմային զանգվածային հոսքի չափիչները և Կորիոլիսի հոսքի չափիչները իդեալական են փոքր կամ միկրո հոսքի արագությունների համար, ինչպիսիք են լաբորատոր կամ գազային դոզավորման կիրառությունները։
Գազի հոսքաչափի ճիշտ ընտրությունը բազմաթիվ տեսակներից կարևորագույն ճարտարագիտական որոշում է, որը կախված է ձեր կիրառման և բյուջեի մանրակրկիտ վերլուծությունից: Մինչդեռ տուրբինային հոսքաչափը կարող է կատարյալ լինել բնական գազի պահեստային փոխանցման համար, ջերմային զանգվածի հաշվիչը սեղմված օդի մոնիթորինգի համար գերազանց ընտրություն է: Գազերի ամենալայն շրջանակում ամենաբարձր ճշգրտության համար Կորիոլիսի հաշվիչը անգերազանցելի է: Դուք կարող եք ավելին իմանալ՝ կարդալով գազի հոսքաչափ ընտրելուց առաջ հաշվի առնելիք 5 բաների մասին: «Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ում մենք մասնագիտանում ենք գազի հոսքի չափման ամբողջական լուծումներ տրամադրելու մեջ: Մեր փորձառու ինժեներները կարող են վերլուծել ձեր գործընթացը և խորհուրդ տալ ամուր, հուսալի և ճշգրիտ սարք, որը հարմարեցված է ձեր կիրառման եզակի մարտահրավերներին: Գազի հոսքաչափերի գների ամփոփ նկարագրության կամ մանրամասն խորհրդատվության համար կապվեք մեր թիմի հետ այսօր:
