Տուրբինային հոսքի չափիչ

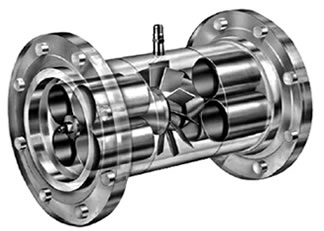

Էլեկտրոնային տուրբինային հոսքաչափ գազային և հեղուկ կիրառությունների համար

Տուրբինային հոսքաչափերը ծավալային հոսքի չափման ամենատարածված և հուսալի գործիքներից մեկն են: Իրենց պարզ դիզայնի, բարձր ճշգրտության և մատչելի գնի շնորհիվ տուրբինային հոսքաչափերը կարևոր դեր են խաղացել այնպիսի ոլորտներում, ինչպիսիք են՝ յուղ և գազի, ջրի և կեղտաջրերի, քիմիական նյութերի, սննդի և խմիչքի, ինչպես նաև էլեկտրաէներգիայի արտադրության: Կախված միջավայրից, տուրբինային հաշվիչները բաժանվում են գազային տուրբինային հոսքաչափերի և հեղուկ տուրբինային հոսքաչափերի, որոնք երկուսն էլ հասանելի են չափերի, միացումների և թվային ելքային տարբերակների լայն տեսականիով: Ավելի մանրամասն ներածության համար այցելեք Ի՞նչ է տուրբինային հոսքի չափիչը։

Էլեկտրոնային գազային տուրբինային հոսքաչափ

Ան Գազի էլեկտրոնային տուրբինային հոսքի չափիչ (հայտնի է նաև որպես TUF կամ գազային տուրբինային չափիչ) նախատեսված է գազի ճշգրիտ չափման համար: Այս ամուր սարքերը համապատասխանում են միջազգային ստանդարտներին և փորձարկվում են առաքումից առաջ՝ բարձր արդյունավետություն ապահովելու համար:

• Ճշգրտություն՝ 1.0–1.5% ցուցմունք, Discover ինչպես հասնել ավելի լավ ճշգրտության այստեղ
• Ճնշման վարկանիշներ՝ ստանդարտ PN16, լրացուցիչ 300 PSI, 300LB կամ 600LB բարձր ճնշման դիզայններ
• Սնուցում՝ մարտկոցով կամ 24 VDC օղակաձև սնուցմամբ
• Ելքեր՝ 4–20մԱ, իմպուլսային, RS485 MODBUS RTU կամ HART հաղորդակցություն
• Էկրան՝ LCD, որը ցույց է տալիս գազի ակնթարթային հոսքի արագությունը և ընդհանուր ծավալը

Լրացուցիչ EVC-ն (էլեկտրոնային ծավալի շտկում) ինտեգրում է ջերմաստիճանի (RTD) և ճնշման սենսորներ՝ փոխհատուցված, շտկված գազի չափման համար։

Գազի տիպիկ կիրառություններ

Գազային տուրբինային հաշվիչները հարմար են.

• Բնական գազ , կենսագազ , մեթան, սեղմված բնական գազ (CNG), Հեղուկ գազ
• Արդյունաբերական գազեր՝ Օդ , ազոտ (N₂) , թթվածին (O₂), հելիում (He), ածխաթթու գազ (CO₂) , էթիլեն (C₂H₄)
• Ածխաջրածնային գազեր՝ պրոպան, բութան
• Սեղմված օդ և տեխնոլոգիական գազեր

Գազի հոսքի չափիչների ընդհանուր չափերը և միջակայքերը

• 1 դյույմանոց գազի հոսքի հաղորդիչ՝ 42–420 LPM
• 2 դյույմ (DN50): 10–100 մ³/ժ
• 3 դյույմ (DN80) : 5.5–111 լ/վրկ
• 4 դյույմ (DN100): 20–400 մ³/ժ
• 6 դյույմ (DN150): 50–1000 մ³/ժ
• 8 դյույմ (DN200): 80–1600 մ³/ժ
• 10 դյույմ (DN250): 200–4000 մ³/ժ
• 12 դյույմ (DN300): 188–3825 CFM

Էլեկտրոնային հեղուկ տուրբինային հոսքաչափ

Հեղուկի տուրբինային հոսքաչափը օգտագործում է հեղուկի կինետիկ էներգիան՝ չափիչի մարմնի ներսում ռոտորը պտտելու համար: Ռոտորի արագությունն ուղիղ համեմատական ​​է հոսքի արագությանը, ինչը թույլ է տալիս ճշգրիտ ծավալային հոսքի չափում:

• Ճշգրտություն՝ 0.5–1.0%
• Հոսքի սենսոր Ջերմաստիճանի սահմանաչափ՝ Մինչև 150 °C բարձր ջերմաստիճան
• Հոսքի սենսորների նյութեր՝ չժանգոտվող պողպատ 304 կամ 316
• Միացումներ՝ թել (NPT/BSP), վաֆլի, ֆլանշ (ANSI, JIS, DIN) կամ եռակի սեղմակով սանիտարական տիպի տուրբինային հոսքի սենսոր
• Սնուցում՝ 3.6V լիթիումային մարտկոց, 24 VDC կամ 220V AC
• Տուրբինային հոսքի հաղորդիչի ելքեր Իմպուլսային (PNP/NPN), հաճախականություն, 4–20մԱ, HART, MODBUS RTU

Հեղուկների կիրառություններ

Հեղուկային տուրբինային հաշվիչները լայնորեն կիրառվում են մաքուր, ոչ կոռոզիոն հեղուկներում, ինչպիսիք են՝

• Ջուր Ջուր ծորակի, RO ջուր, փափուկ ջուր , թորած ջուր, ապամիներալացված ջուր , կոնդենսատ
• Վառելիքներ և յուղեր : Դիզել , բիոդիզել , վառելիքային յուղ, բենզին, կերոսին , ռեակտիվ վառելիք, բուսական յուղ, արմավենու օլեին, ուտելի յուղեր, կոկոսի յուղ
• Քիմիական նյութեր. Քացախաթթու , էթիլային սպիրտ, ացետոն, տոլուոլ , քսիլեն , բուտիլացետատ
• Սնունդ և խմիչք՝ կաթ, ալկոհոլ, ուտելի յուղեր, գինի , Բուսական յուղի հոսքի չափիչ

Հասանելի չափսեր

Միկրոտուրբինային հոսքաչափերից (1/8”, 1/4”, 3/8”, 1/2”)՝ ցածր հոսքի չափման համար, մինչև արդյունաբերական չափսեր (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300):

Հեղուկ տուրբինային հոսքաչափերի վերաբերյալ ավելի հաճախակի հարցերի և մանրամասն տեխնիկական պատասխանների համար, խնդրում ենք այցելել մեր կայքը։ Հաճախակի տրվող հարցեր SLW շարքի հեղուկ տուրբինային հոսքաչափի վերաբերյալ։

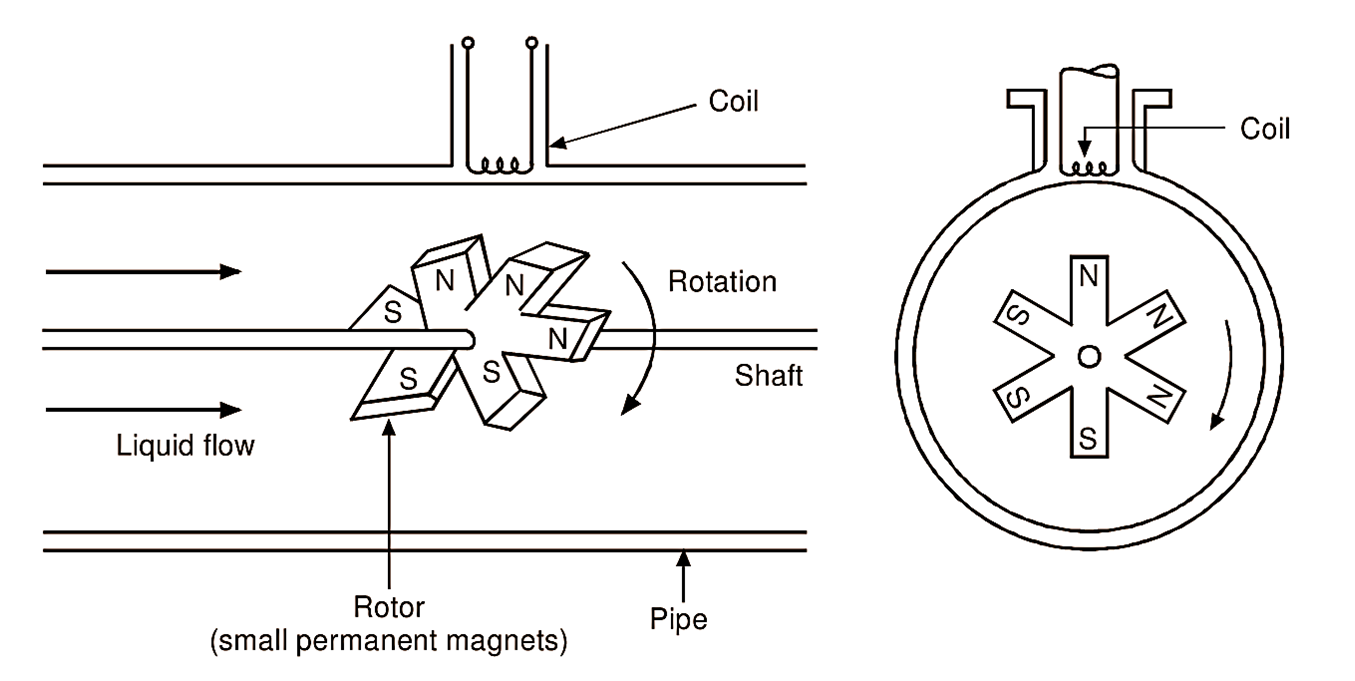

Ինչպես է աշխատում տուրբինային հոսքաչափը



Տուրբինային հոսքաչափի աշխատանքի սկզբունքը պարզ է, բայց արդյունավետ.

1. Միջավայրը մտնում է հոսքի մարմնի մեջ և շարժում է ռոտորի թևերը։
2. Պտտման արագությունը համեմատական ​​է հեղուկի արագությանը և ծավալային հոսքի արագությանը։
3. Երբ յուրաքանչյուր շեղբ անցնում է մագնիսական ընդունիչի միջով, այն առաջացնում է լարման իմպուլս։
4. Էլեկտրոնային փոխանցիչը այս իմպուլսները վերածում է հոսքի արագության և ընդհանուր ծավալի։

Սահուն աշխատանքն ապահովելու համար օգտագործվում են ցածր ճնշման անկումով կառուցվածքներ և ճշգրիտ կրողներ: Ճիշտ տեղադրումը խուսափում է տուրբուլենտությունից և ապահովում է երկարատև ծառայության ժամկետ:

Տուրբինային հոսքաչափերի առավելությունները

✔ Բարձր ճշգրտություն (0.5–1.5%)
✔ Արդյունավետ է այլ հոսքային տեխնոլոգիաների համեմատ
✔ Կոմպակտ և ամուր դիզայն
✔ Արագ արձագանքման ժամանակ
✔ Ելքային լայն տեսականի (հաճախականություն, անալոգային, թվային, MODBUS, HART)
✔ Հարմար է ինչպես հաղորդիչ, այնպես էլ ոչ հաղորդիչ հեղուկների համար
✔ Հասանելի է սանիտարական, պտուտակավոր, ֆլանշավոր և վաֆլիային միացումներով
Դրանց օգտակարության և ճիշտ օգտագործման մասին լրացուցիչ տեղեկությունների համար տե՛ս մեր Տուրբինային հոսքաչափի առավելություններն ու օգտագործումը

Սահմանափակումներ և ռիսկեր

• Ճշգրտությունը նվազում է շատ ցածր հոսքի արագությունների դեպքում։ «Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ը մատուցում է անհատական ​​լուծումներ միկրո և ցածր հոսքի կիրառությունների համար՝ մանրամասները տե՛ս այստեղ՝ Ցածր հոսքի հոսքաչափ։
• Ժամանակի ընթացքում կրողների մաշվածություն, հատկապես ոչ յուղող հեղուկների դեպքում։ Եթե ​​դուք փնտրում եք շարժական մասերից զուրկ հոսքաչափ, խնդրում ենք կապվեք մեզ հետ
  և մենք կօգնենք ձեզ ընտրել ճիշտ լուծումը։
• Հարմար չէ կեղտոտ կամ խճճված հեղուկների համար , սակայն մենք առաջարկում ենք հատուկ շիլահոսքի լուծումներ՝ Շլամի հոսքի չափիչ։
• Հնարավոր չէ կարգավորել երկֆազային հոսքը (գազ-հեղուկ խառնուրդ)
• Սահմանափակ ջերմաստիճանային միջակայք՝ համեմատած առաջադեմ տեխնոլոգիաների հետ։ սակայն բարձր ջերմաստիճանի կիրառությունների համար մենք առաջարկում ենք լուծումներ՝ Բարձր ջերմաստիճանի հոսքի չափիչ

Տուրբինային հոսքաչափեր օգտագործող արդյունաբերություններ

• Նավթ և գազ Բնական գազի, նավթի, վառելիքի պահպանման փոխանցում, դիզելային վառելիք , ռեակտիվ վառելիք
• Ջուր և կեղտաջրեր. Մաքուր ջրի, RO ջրի, ապամիներալացված ջրի մոնիթորինգ
• Քիմիական: Չափում լուծիչներ , ալկոհոլներ , թթուներ և պրոցեսային հեղուկներ
• Սնունդ և խմիչք՝ կաթ, ուտելի յուղեր, ալկոհոլ, արմավենու յուղ , ձկան յուղ և սանիտարական հեղուկներ
• Էլեկտրաէներգիայի արտադրություն և ավիատիեզերական արդյունաբերություն. Սառեցնող ջուր, սառեցված ջուր , վառելիքի մատակարարում, փորձարկման սեղաններ

Տուրբինային հոսքաչափի գինը

Տուրբինային հոսքաչափի արժեքը կախված է հետևյալից.

• Միջին տեսակ՝ գազային տուրբինային ընդդեմ հեղուկային տուրբինային չափիչ
• Չափսը՝ միկրո հոսքի սենսորներից մինչև DN300 արդյունաբերական հաշվիչներ
• Էլեկտրոնիկա՝ տեղական էկրան, թվային ելք, MODBUS/HART ընտրանքներ
• Ճնշման և ջերմաստիճանի վարկանիշ. Ստանդարտ vs. բարձր ճնշման/բարձր ջերմաստիճանի տարբերակներ
• Նյութը՝ SS304, SS316 կամ հատուկ համաձուլվածքներ

«Սիլվեր Ավտոմատիզացիա Ինստրումենթս»-ը մատչելի այլընտրանքներ է տրամադրում պրեմիում ապրանքանիշերին (օրինակ՝ Քեմերոն Նուֆլո, Բլանսեթ, Դանիել, Օմեգա, Բադջեր, Էմերսոն, K24)՝ միաժամանակ պահպանելով հուսալի աշխատանքը։
Տուրբինային հոսքաչափերի գնագոյացման վրա ազդող հիմնական գործոնների ավելի խորը ուսումնասիրության համար այցելեք մեր կայքը։ մանրամասն ուղեցույց .

Տուրբինային հոսքաչափի տեղադրման ուղեցույցներ

Ճիշտ տեղադրումը կարևոր է տուրբինային հոսքաչափերի ճշգրտությունն ու երկարակեցությունն ապահովելու համար: Հեղուկների կիրառման համար հաշվիչները պետք է տեղադրվեն ուղիղ խողովակի հատվածում՝ հոսքի նվազագույն խանգարումով, խուսափելով պոմպերից, փականներից կամ արմունկներից, որոնք չափազանց մոտ են հաշվիչին: Գազային տուրբինային հոսքաչափերի դեպքում պետք է ուշադիր լինել ճնշմանը, ջերմաստիճանին և խողովակաշարի մաքրությանը՝ չափման սխալները և վաղաժամ մաշվածությունը կանխելու համար: Լավագույն փորձին հետևելը օգնում է առավելագույնի հասցնել արդյունավետությունը և նվազեցնել սպասարկման կարիքները: Իմացեք ավելին մեր կայքում: Հեղուկային տուրբինի հոսքաչափի տեղադրման ուղեցույց և Գազային տուրբինի հոսքաչափի տեղադրման խորհուրդներ .

Եզրակացություն

Տուրբինային հոսքաչափը մնում է գազի և հեղուկի հոսքի չափման ամենագործնական և ծախսարդյունավետ լուծումներից մեկը: Իր բարձր ճշգրտությամբ, արագ արձագանքով և բազմակողմանիությամբ այն շարունակում է մնալ նախընտրելի ընտրություն ամբողջ աշխարհում նավթի և գազի, քիմիական, ջրային և սննդի արդյունաբերություններում:

Տուրբինային հոսքաչափ ընտրելիս միշտ նշեք հեղուկի տեսակը, հոսքի միջակայքը, աշխատանքային ճնշումը և ջերմաստիճանը՝ լավագույն աշխատանքն ու երկարաժամկետ հուսալիությունն ապահովելու համար։
